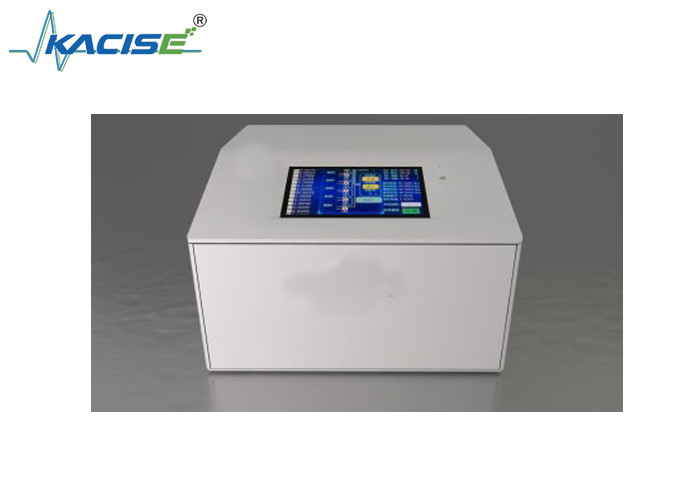

KTG101 تحلیلگر کروماتوگرافی قابل حمل برای تجزیه و تحلیل فرآیند گاز طبیعی

تحلیلگر کروماتوگرافی قابل حمل KTG101 برای تجزیه و تحلیل فرآیند گاز طبیعی استفاده می شود

مقدمه

آنالیزور کروماتوگرافی سری KTG101 فرآیند پیشرفته Etch را برای ایجاد کنترل مدار گاز پایدارتر و دارای هزینه عملیاتی کم اتخاذ می کند. این معایب مانند حجم بزرگ،زمان تجزیه و تحلیل طولانی، و مصرف بالا. با یک صفحه نمایش رنگی واقعی 7 اینچی، آن را در محل نشان می دهد و عملکرد لمسی را فراهم می کند. دستگاه دارای عملکرد پیش بینی سیستم و تشخیص است و استفاده از آن آسان است.استفاده از آن راحت استدر حال حاضر، آن را به طور گسترده ای در زمینه نفت و گاز طبیعی مورد استفاده قرار گرفته و ستایش از تعداد زیادی از کاربران را به دست آورده است.

کاربردهای محصول

• گاز طبیعی: تجزیه و تحلیل آلکان ها، هیدروکربن ها، فورمالدهید و تجزیه و تحلیل محصولات در فرآیندهای CNG و LNG
• صنعت پتروشیمی: تجزیه و تحلیل اتیلن، پلی اتیلن، گاز پالایشگاه، LPG و خلوص
• صنایع شیمیایی زغال سنگ: تجزیه و تحلیل کل اجزای گاز زغال سنگ، گاز ترکیب، گاز تصفیه شده و غیره یا تجزیه و تحلیل مستمر یک گاز کلیدی خاص
• سایر: تجزیه و تحلیل گازهای دائمی، گازهای محیط زیست و تجزیه و تحلیل خلوص گازهای مانند نیتروژن، هیدروژن و هلیوم در گازهای صنعتی

ویژگی های محصول

• طراحی کاملا جدید، جمع و جور تر، قابل اطمینان تر و دقیق تر
• GC برای انتقال/کیفیت اندازه گیری در ارزش کالوری و تجزیه و تحلیل اجزای
• هزینه های نصب و عملیات اقتصادی تر
• تجزیه و تحلیل کامل اجزای، قادر به تجزیه و تحلیل تمام اجزای گاز طبیعی تا C12+ و H2S + H2
• سرعت تجزیه و تحلیل سریع، اندازه گیری تمام اجزای گاز طبیعی تا C6 + کمتر از 60 ثانیه طول می کشد
• حجم کوچک، که فضای بسیار کمی را اشغال می کند، تقریبا به اندازه یک کیس کامپیوتر
• حساسیت بالا، 1-5ppm
• پشتیبانی از تعویض اجزای داخلی ماژول - پورت تزریق، ستون کروماتوگرافیک، آشکارساز و غیره
• تعویض سریع ماژول های کانال، تغییر انعطاف پذیر پیکربندی
• استفاده از پیشرفته ترین تکنولوژی EPC، کنترل مدار گاز را پایدارتر می کند
• ارتقاء ساده، اقتصادی و کارآمد، ارتقاء مستقیم از 1 یا 2 کانال به 6 کانال
• صرفه جویی در گاز حامل و برق، که 10٪ از یک GC معمولی است. یک بطری از گاز حامل 40L می تواند برای بیش از 12 ماه استفاده شود

شاخص های اصلی

تکرار پذیری: 0.01٪

دقت: ≤0.1%FS

مقادیر محاسبه شده: ارزش حرارتی، تراکم، ضریب فشرده سازی و غیره (بر اساس استانداردهای ISO6976 یا GPA، Z توسط AGA 8)

دمای کار: -20°C تا 50°C ((-4°F تا 122°F)

دمای ذخیره سازی: -30°C تا 60°C ((-22°F تا 140°F)

ابعاد کلی: 320×290×190mm (طول * عرض * ارتفاع)

وزن: حدود 32 کيلوگرم

عملکرد تحلیل

زمان تجزیه: کمتر از 60s برای C6+

کنترل فشار: با کنترل فشار گاز حامل الکترونیکی

کوره ترموستاتیک: اجزای کلیدی مانند ستون کروماتوگرافی، آشکارساز و حلقه نمونه گیری همه در کوره ترموستاتیک قرار دارند که دارای عملکرد محافظت از گرم شدن بیش از حد دمایی است.

واحد اصلی تحلیلگر کروماتوگرافی می تواند اطلاعات مانند اجزای گاز، ضریب فشرده سازی، ارزش کالری و تراکم را در محل نشان دهد.و می توانید محتوای نمایش را انتخاب کنید و حالت نمایش را از طریق لمس تنظیم کنیداین دستگاه دارای یک عملکرد قدرتمند ثبت و ذخیره سازی است، با سوابق تاریخی حداقل 12 ماه، از جمله سوابق کالیبراسیون و سوابق نتایج داده و غیره.

توابع ارتباطی

رابط های ارتباطی: 2 RS485، 2 RS232 و یک RJ45

رابط های آنالوگ: 16 کانال از 420mA (توسع پذیر)

پروتکل های ارتباطی: Modbus RTU، پروتکل های TCP/IP

رابط های دیجیتال: تا 8 خروجی دیجیتال، از جمله آلارم های کروماتوگرافی جامع، کنترل کالیبراسیون خودکار و غیره.

رابط عملیات

صفحه نمایش بزرگ 7 اینچ رنگ واقعی K600 + 65k رنگ DGUS در محل برای نمایش و عملکرد لمسی استفاده می شود.و عملکردهای راه اندازی مانند تنظیم پارامتر خودکار / دستی کروماتوگراف.

مهندسی خدمات عمومی

منبع برق: 220VAC 50Hz گاز حامل: He یا H2 یا N2 یا Ar

مصرف: کمتر از ۱۰ میلی لیتر در دقیقه خلوص: ۹۹.۹۹۵٪ و بالاتر
