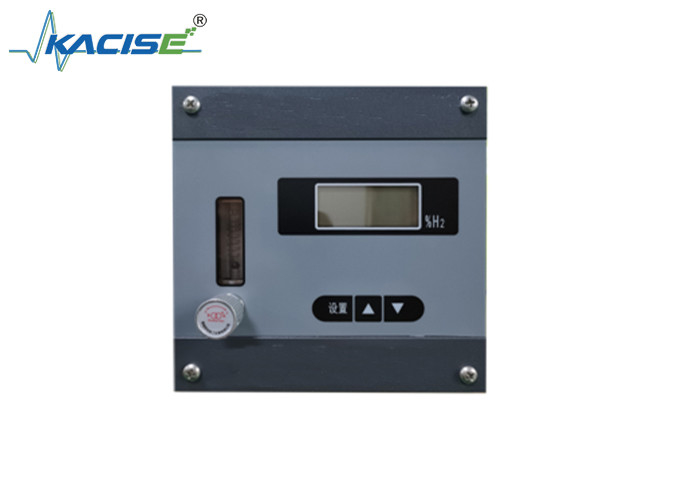

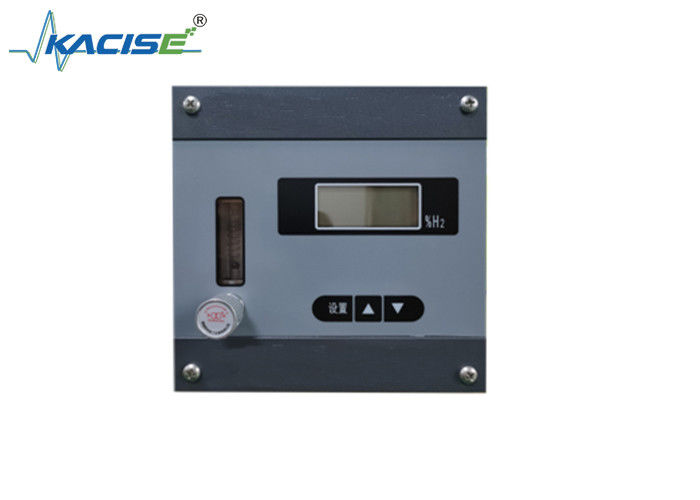

KTG122 تحلیلگر هیدروژن در اکسیژن برای تولید هیدروژن و اکسیژن از الکترولیز آب

KTG122 تحلیلگر هیدروژن در اکسیژن برای تولید هیدروژن و اکسیژن از الکترولیز آب

مقدمه

It serves as an online detection analyzer for the hydrogen content in both explosion - proof and non - explosion - proof scenarios during industrial production processes such as hydrogen and oxygen production from water electrolysis، تولید کود، صنعت پتروشیمی، جدایی هوا و تخمیر بیولوژیکی.

اصول اساسی

این ابزار از یک سنسور الکتروشیمیک سه الکترود استفاده می کند. سنسور از یک الکترود کار، یک الکترود مرجع و یک الکترود کمکی تشکیل شده است، که دو مدار را تشکیل می دهد.يک مدار براي فرآیند واکنش الکترودهاست، و دیگری یک مدار الکترونیکی است که جریان ایجاد شده توسط الکترون ها را انتقال می دهد. بزرگی این جریان نشان دهنده محتوای هیدروژن در گاز است.

پارامترهای فنی

محدوده اندازه گیری: 0.00 - 2.00٪/4.00٪ (مجموعه قابل انتخاب)

حداکثر خطای مجاز: ±2%FS

تکرار پذیری: ±1%FS

رزولوشن: 0.01%

زمان پاسخ: t90 ≤ 30s

حرکت صفر: ≤ ±1%FS/7d

حرکت طول کشش: ≤ ±1%FS/7d

میزان جریان گاز نمونه: (300 ± 30) میلی لیتر/ دقیقه

منبع برق کاری: 24VDC/220VAC

محیط کار: دمای کار: -15°C - + 45°C رطوبت کار: ≤90%RH

ویژگی های ابزار

• حسگر کارایی بالا: حسگر الکتروشیمیایی دارای عمر طولانی، دقت بالا و پاسخ سریع است.
• جمع و جور و سبک وزن: دارای حجم کوچک و وزن سبک است که نصب آسان را تسهیل می کند.
• طراحی ضد انفجار تقسیم شده: طراحی ضد انفجار تقسیم شده را اتخاذ می کند.
• عملکرد نمایش در محل: با یک عملکرد نمایش در محل همراه است.
• انتقال سیگنال دور: سیگنال خروجی می تواند تا فاصله 1000 متر منتقل شود.

نوع ایمنی ذاتی

ابعاد بیرونی: 140mm (عرض) × 140mm (ارتفاع) × 220mm (عمق)

ابعاد برش: 136mm (عرض) × 136mm (ارتفاع)

پارامترهای مانع ایمنی خارجی: Vo ≤ 28VDC، Io ≤ 93mA، Cp ≤ 0.02uF، Lp ≤ 1mH

وزن: 1.8kg

نوع ضد شعله

ابعاد بیرونی: 130mm * 136mm

خروجی آنالوگ: 4 - 20mA

خروجی دیجیتال: رابط RS458 با پروتکل Modbus

علامت گذاری ضد انفجار: Exd IIC T6

وزن: 1.8kg
