KUS-W80 سنسور فاصله زیر آب 200kHz فرکانس گیرنده و جریان کم بدون بار برای اندازه گیری فاصله زیر آب

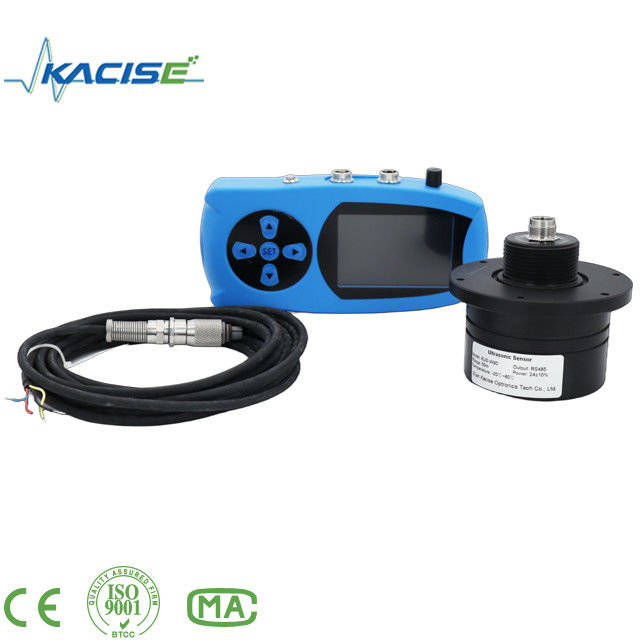

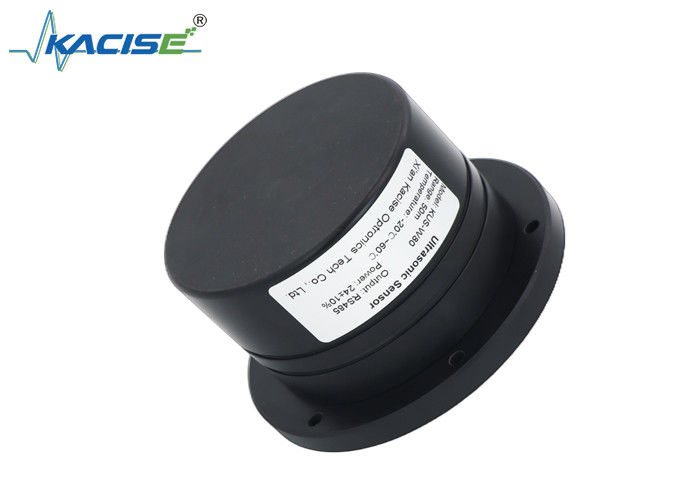

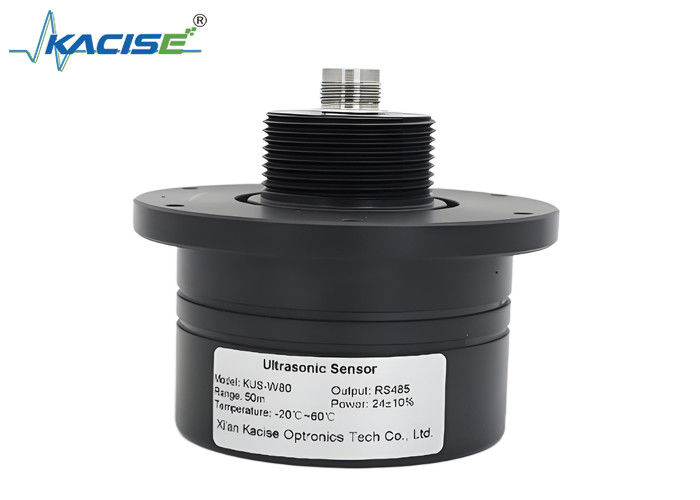

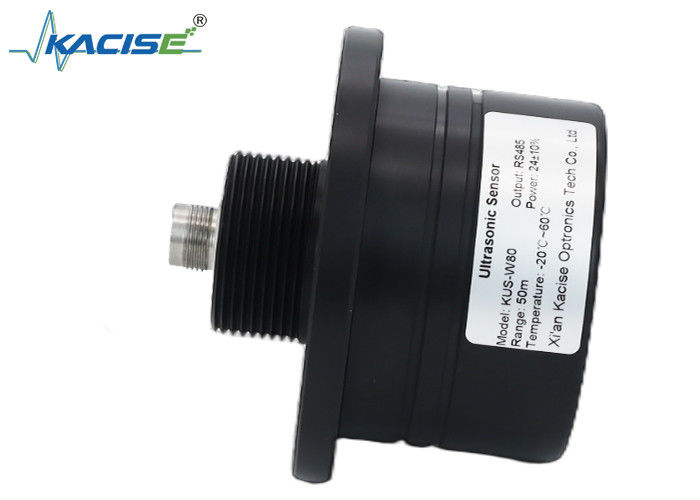

حسگر فاصله زیر آب KUS-W80

1مقدمه

سنسور یک شعاع زیر آب است که یک سنسور با پاسخ بالا است که بر اساس معماری ARM طراحی شده است.

سنسور دارای تراشه RS485 برای خواندن داده ها و پیکربندی پارامترهای داخلی است.پارامترهای داخلی را می توان از طریق پروتکل ModBus-RTU برای تنظیم عملکرد سنسور و اجرای توابع خاص تغییر داد.

2اصول اندازه گیری

در طول فرآیند اندازه گیری فاصله، سیگنال فوق صوتی توسط سُند فوق صوتی منتشر می شود، توسط مایع یا دیگر محیط جامد منعکس می شود و سپس توسط همان سُند منعکس می شود.تفاوت زمانی بین انتشار فوق صوت و دریافت برای دستیابی به اندازه گیری سطح اندازه گیری می شودرابطه بین فاصله انتقال امواج صوتی L، سرعت صوتی v و زمان انتقال امواج صوتی t می تواند با این فرمول بیان شود:

فرمول اندازه گیری فاصله فوق صوتی

L: فاصله بین سنج فوق صوتی و سطح ماده اندازه گیری شده. واحد: m

v: ارزش سرعت صدا پس از جبران دمای واحد: m/s

t: زمان اجرا موج صوتی در محدوده اندازه گیری. واحد: s

3ویژگی ها

• سطح حفاظت: IP68
• مجهز به ارتباطات RS485، داده ها می توانند خوانده و نوشته شوند
• آدرس، نرخ باود و سایر پارامترهای مربوطه را می توان از طریق پروتکل ModBus-RTU تغییر داد.
• زمان پاسخ کوتاه
• جبران دمای

4درخواست

• موقعیت زیر آب و تشخیص فاصله
• اجتناب از موانع و تشخیص برخورد توسط ربات های زیر آب
• نظارت بر وضعیت سوئیچ دروازه زیر آب
• نظارت بر سطح آب مخزن
• درخواست کشتی بدون سرنشین

5پارامترهای فنی
