مقدمة
باستخدام تقنية شبكة المنطقة المحلية اللاسلكية (WLAN)، صممت شركة Granfoo Industrial Co., Ltd. نظام مراقبة ذكي قائم على إنترنت الأشياء (IoT) لمعالجة هذه المشكلة، بهدف تحقيق المراقبة في الوقت الفعلي وجمع البيانات والتحكم عن بعد.
هيكل النظام
- نظام جمع البيانات الأمامي: يشمل مستشعرات جودة المياه وكاميرات تحت الماء وأجهزة أخرى مسؤولة عن جمع بيانات جودة المياه والصور من الأقفاص.
- نظام الإرسال اللاسلكي: يستخدم تقنية الجسر اللاسلكي لنقل البيانات من الواجهة الأمامية إلى مركز المراقبة.
- مركز المراقبة: يتكون من خوادم البيانات وأجهزة التخزين ومحطات العمل وأنظمة العرض، وهو مسؤول عن معالجة البيانات وتخزينها وتصورها.
ميزات النظام
- المراقبة في الوقت الفعلي: جمع وتسجيل مستمر على مدار الساعة طوال أيام الأسبوع لمعلمات مثل الأكسجين المذاب ومعدل التدفق ودرجة الحرارة.
- وظيفة الإنذار: تشغيل الإنذارات تلقائيًا عند اكتشاف بيانات غير طبيعية، مع دعم طرق إنذار متعددة.
- التحكم عن بعد: يسمح بالتحكم عن بعد في الأجهزة عبر الهواتف المحمولة أو أجهزة الكمبيوتر، مما يتيح التبديل عن بعد وإعدادات التوقيت.
- إحصائيات البيانات: يوفر وظائف إحصائيات البيانات وتصديرها لتحليل المستخدم.
قائمة المعدات
| رقم. | العنصر (اسم المعدات) | الكمية | ملاحظات |
|---|---|---|---|
| 1 | نظام جمع ستة معلمات | 1 مجموعة | لقياس ستة معلمات |
| مستشعر الموصلية | 1 | مخصص من Hengxin | |
| مستشعر الكلوروفيل | 1 | Kemis | |
| مستشعر الملوحة | 1 | مخصص من Hengxin | |
| مستشعر الأس الهيدروجيني | 1 | مستشعر ألماني مستورد مقاوم للتآكل ومقاوم للماء | |
| مستشعر معدل التدفق | 1 | مخصص | |
| مستشعر الأكسجين المذاب | 1 | مستشعر الأكسجين المذاب PH/ORP | |
| 2 | نظام كاميرا تحت الماء | 4 | كاميرا فائقة الإضاءة المنخفضة مع إضاءة تعبئة عالية السطوع |
| كاميرا تحت الماء | 4 | كاميرا شبكة عالية الدقة | |
| ضوء تعبئة تحت الماء | 4 | مصابيح LED أمريكية COB، استهلاك طاقة منخفض، 100 واط، مقاومة ضغط عالية | |
| 3 | نظام إمداد الطاقة | 1 | مجموعة دوائر رئيسية + فرعية |
| لوحة شمسية | 2 مجموعة | نظام متكامل للتحكم في العاكس بقدرة 800 واط | |
| بطارية ليثيوم | 2 مجموعة | 12 فولت 120 أمبير ساعة | |
| 4 | طرف التحكم | 1 | الدائرة الرئيسية مع كمبيوتر صناعي وشاشة عرض |
| كمبيوتر صناعي | 1 | كمبيوتر صناعي مستورد | |
| شاشة صناعية | 1 | شاشة LCD مقاس 30 بوصة | |
| 5 | نظام الإرسال اللاسلكي | 1 مجموعة | نظام إرسال لاسلكي كامل وملحقات |
| 6 | نظام برمجيات الاستزراع المائي | 1 مجموعة | مخصص للاستزراع المائي |
| 7 | كابلات وملحقات | 1 مجموعة | مكونات لإعداد النظام |
| 8 | مواد مساعدة وأضواء إنذار شمسية | حسب الحاجة |
وظائف القياس والتحكم في الموقع

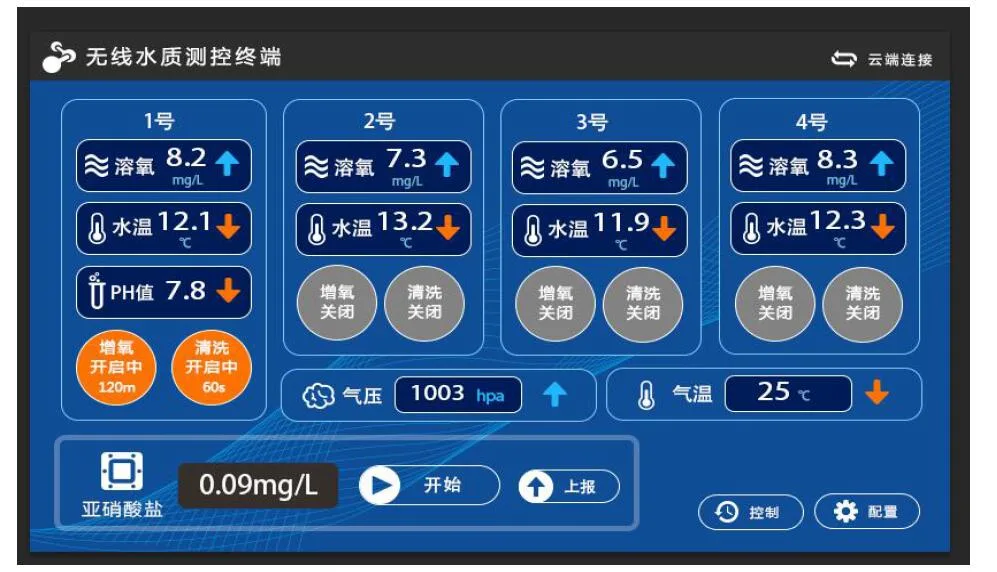

طرف القياس والتحكم لديه وظيفة القياس والتحكم في الموقع. من خلال لوحة اللمس المكونة على معدات الموقع، يمكنه تحقيق قياس وتحكم مريح في الموقع للمعدات. يوضح الشكل أدناه شاشة اللمس للقياس والتحكم في الموقع.
