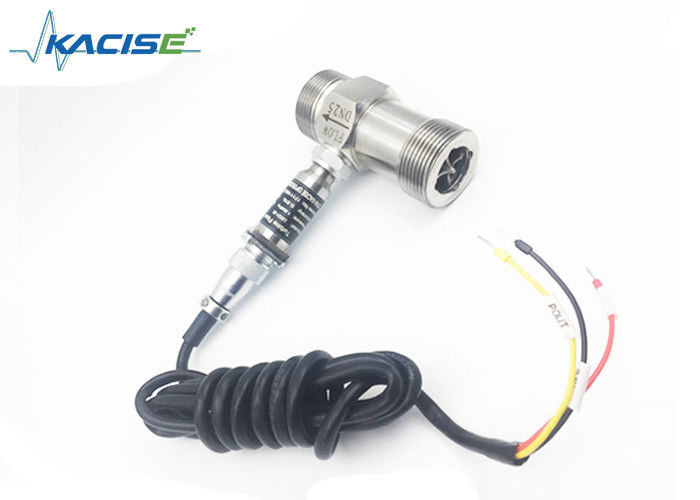

اندازه گیری جریان توربین صنعتی با حفاظت IP65/IP68، فولاد ضد زنگ/SS316L/316 و دقت 0.5٪

turbine water flow meter

explosion proof flow meter

Place of Origin:

China

نام تجاری:

Kacise

گواهی:

CE / ISO / Explosion-proof

Model Number:

KTF

با ما تماس بگیرید

درخواست نقل قول

اندازه گیری جریان توربین صنعتی با حفاظت IP65/IP68، فولاد ضد زنگ/SS316L/316 و دقت 0.5٪

جزئیات محصول

DN (mm):

DN4 ~ DN300

فشار:

1.6 مگاپاسکال، 2.5 مگاپاسکال، 4.0 مگاپاسکال، 6.3 مگاپاسکال، ویژه

متوسط:

نقص کم سرعت غیر مصرفی بدون ناخالصی

ارتباط:

RS-485 /MODBUS

دقت:

0.5 ٪ / 1.0 ٪

خروجی:

پالس، خروجی آنالوگ 4-20 میلی آمپر، RS485، هارت

مواد:

فولاد ضد زنگ/SS316L/316

منبع تغذیه:

باتری لیتیومی 12-24VDC /3.6V

کلاس حفاظت:

IP65 یا IP68

ضد:

ExmdΙΙBT4

برجسته کردن:

turbine water flow meter

explosion proof flow meter

شرایط پرداخت و حمل و نقل

Minimum Order Quantity

قیمت

قابل مذاکره

Packaging Details

Carton / Wooden Box

Delivery Time

5~8 working days

شرایط پرداخت

L/C ، D/A ، T/T ، Western Union ، MoneyGram

Supply Ability

1000pcs

محصولات مرتبط

اندازه گیری جریان گاز CO2 با دقت بالا با رابط RS485 و منبع برق DC8 ~ 36V

بهترین قیمت رو بدست بیار

اندازه گیری جریان توربین با دقت بالا برای روغن زیتون و روغن نخل

بهترین قیمت رو بدست بیار

دقت بالا 1.0٪ IP68 محافظت شده Biogas Flow Meter با خروجی 4-20mA برای اندازه گیری LPG و گاز

بهترین قیمت رو بدست بیار

دبی سنج توربین با دقت بالا ± 0.2% با ارتباط فولاد ضد زنگ 316 و RS485

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

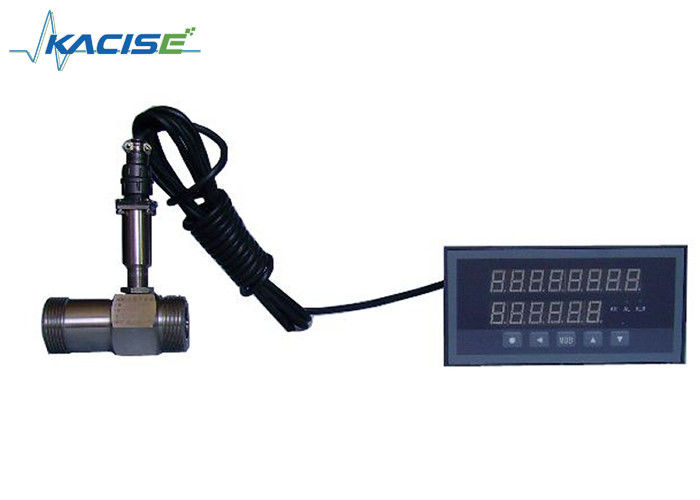

نوع از راه دور پالس آنالوگ خروجی توربین فلومتر اسپلیت لوله اندازه گیری جریان

توضیحات

فلومتر توربین یک فلومتر است که به طور گسترده در صنایع دارویی، غذایی، نوشیدنی برای اندازه گیری، بچینگ، کنترل، پر کردن و غیره استفاده می شود. ساختار فلومتر با طراحی خاص و تا حد زیادی مورد تایید دقت و تکرار دبی متر است. محصولی همچنین با اتصال تعمیر و نگهداری آسان که برای صنایع دارویی و نوشیدنی مناسب می باشد.

ویژگی ها

دقت بالا، به طور کلی تا ± 1% R، ± 0.5% R، دقت بالا تا 0.2% R
قابلیت تکرار خوب، قابلیت تکرار کوتاه مدت تا 0.05٪ تا 0.2٪، در حل و فصل تجارت، انتخاب ارجح جریان سنج است.
خروجی سیگنال فرکانس پالس، مناسب برای توتالایزر و اتصال با کامپیوتر. بدون تغییر صفر و مقاومت در برابر تداخل قوی
سیگنال فرکانس بالا (3 ~ 4 کیلوهرتز) را می توان به دست آورد، وضوح سیگنال قوی است.
برد وسیع، قطر متوسط و بزرگ تا 1:20، کالیبر کوچک 1:10.
ساختار فشرده و نگهداری راحت

مشخصات

پارامتر		ارزش	واحد
قطر	موضوع	4، 6، 10، 15، 20، 25، 32، 40	میلی متر
قطر	فلنج (گیره)	15، 20، 25، 32، 40، 50، 65، 80، 100، 125،150، 200	میلی متر
دقت		1±، 0.5±، 0.2 ± (سفارشی)	%R
نسبت برد		1:10، 1:15، 1:20
جنس سنسور		فولاد ضد زنگ 304، 316 (L) و غیره
در حال کار کردن محیط زیست	دمای متوسط	-20 تا 120	درجه سانتی گراد
	دمای محیط	-10 تا 55	درجه سانتی گراد
	رطوبت نسبی	5٪ ~ 90٪
	فشار اتمسفر	86 تا 106	KPa
خروجی سیگنال		سنسور: سیگنال فرکانس پالس، سطح الکتریکی پایین≤0.8V، سطح بالا≥8V فرستنده: دو سیم، سیگنال جریان DC 4-20 میلی آمپر
رابط Comm		RS485
منبع تغذیه		سنسور: +12V DC، +24V DC (اختیاری) فرستنده: +24 ولت DC نوع نشانگر محلی: سلول لیتیومی داخلی 3 ولت یا خارجی + 24 ولت
سیم انتقال سیگنال		STVPV3×0.3 (3 سیم)، 2×0.3 (2 سیم)
فاصله انتقال		بیش از 1000 نیست	متر
رابط خط سیگنال		نوع پایه: رابط هاسمن یا سیم 3 هسته ای. نوع ضد انفجار: M20 × 1.5 (F)
درجه ضد انفجار		نوع پایه: ضد انفجار؛ نوع ضد انفجار: ExdIIBT6
سطح حفاظت		IP65

محدوده کاری و فشار کاری

قطر (میلی متر)	محدوده استاندارد (متر³/h)	محدوده گسترده (m³/h)	اتصال عادی و رتبه بندی فشار (MPa)	رتبه بندی فشار ویژه (MPa) (اتصال فلنج)
DN4	0.04 ~ 0.25	0.04 ~ 0.4	اتصال رشته/6.3	10، 16، 25
DN6	0.1 ~ 0.6	0.06 ~ 0.6	اتصال رشته/6.3	10، 16، 25
DN10	0.2 ~ 1.2	0.15 ~ 1.5	اتصال رشته/6.3	10، 16، 25
DN15	0.6 ~ 6	0.4 ~ 8	اتصال رشته/6.3	4.0، 6.3، 10، 16، 25
DN15	0.6 ~ 6	0.4 ~ 8	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN20	0.8 ~ 8	0.45 ~ 9	اتصال رشته/6.3	4.0، 6.3، 10، 16، 25
DN20	0.8 ~ 8	0.45 ~ 9	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN25	1 تا 10	0.5 تا 10	اتصال رشته/6.3	4.0، 6.3، 10، 16، 25
DN25	1 تا 10	0.5 تا 10	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN32	1.5 تا 15	0.8 تا 15	اتصال رشته/6.3	4.0، 6.3، 10، 16، 25
DN32	1.5 تا 15	0.8 تا 15	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN40	2 تا 20	1 تا 20	اتصال رشته/6.3	4.0، 6.3، 10، 16، 25
DN40	2 تا 20	1 تا 20	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN50	4 تا 40	2 تا 40	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN65	7 تا 70	4 تا 70	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN80	10 تا 100	5 تا 100	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN100	20 تا 200	10 تا 200	اتصال فلنج/2.5	4.0، 6.3، 10، 16، 25
DN125	25 تا 250	13 تا 250	اتصال فلنج/1.6	2.5، 4.0، 6.3، 10، 16
DN150	30 تا 300	15 تا 300	اتصال فلنج/1.6	2.5، 4.0، 6.3، 10، 16
DN200	80 تا 800	40 تا 800	اتصال فلنج/1.6	2.5، 4.0، 6.3، 10، 16

بعد

نمودار 1 (DN4~DN10):سنسور جریان توربین نوع اتصال رزوه ای (شامل بخش لوله مستقیم).

نمودار 2 (DN15~DN40):طراحی اندازه سنسور جریان متصل به رشته.

نمودار 3 (DN4~DN10):طراحی سنسور جریان توربین متصل به فلنج.

روش نصب سنسور با توجه به مشخصات مختلف، اتصال رزوه یا فلنج، روش نصب در نمودار 1، 2، 3 نشان داده شده است.

ابعاد نصب

قطر (میلی متر)	L(mm)	جی	K(mm)	D(mm)	n (سوراخ)
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

اطلاعات سفارش

مدل								اظهارات
KTF
DN	4							4 میلی متر
	6							6 میلی متر
	10							10 میلی متر
	15							15 میلی متر
	20							20 میلی متر
	25							25 میلی متر
	32							32 میلی متر
	40							40 میلی متر
	50							50 میلی متر
	65							65 میلی متر
	80							80 میلی متر
	100							100 میلی متر
	125							125 میلی متر
	150							150 میلی متر
	200							200 میلی متر
تایپ کنید		ن						نوع سنسور: توان +12 ولت یا 24 ولت، سیگنال پالس سیستم 3 سیم خروجی
		الف							نوع فرستنده: توان +24 ولت خروجی 2 سیم 4-20 میلی آمپر
		ب							نوع هوشمند: سلول لیتیومی، نشانگر محلی، بدون خروجی سیگنال
		سی							نوع هوشمند: برق +24 ولت، نشانگر محلی، 2 سیم خروجی 4-20 میلی آمپر / پالس
		C1							نوع هوشمند: برق +24 ولت، نشانگر محلی، ارتباط RS485
									پروتکل
		C2							نوع هوشمند: توان +24 ولت، نشانگر محلی، پروتکل HART
دقت			05					0.5
			10						1.0
			02						0.2 (سفارش ویژه، زمان تحویل طولانی)
محدوده				دبلیو				دامنه اندازه گیری گسترده
محدوده				اس				محدوده اندازه گیری استاندارد
جنس بدنه					اس			304 SS
جنس بدنه					L			316 (L) SS
ضد انفجار						ن		ضد انفجار
ضد انفجار						E		ضد انفجار، ExdIIBT6
رتبه بندی فشار							ن	عادی
رتبه بندی فشار							H (x)	فشار بالا
