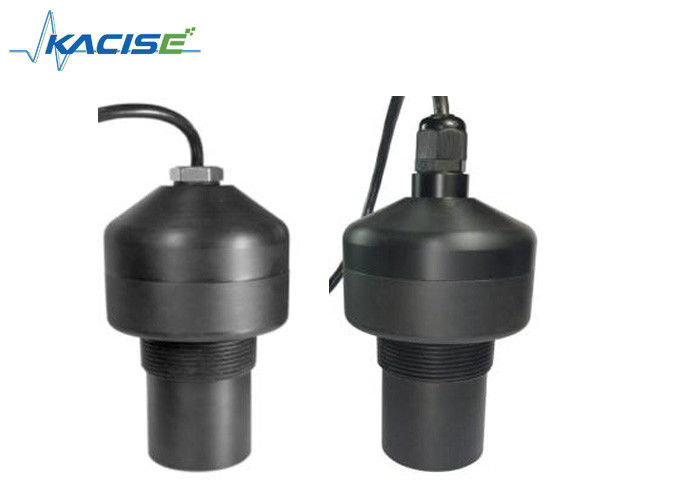

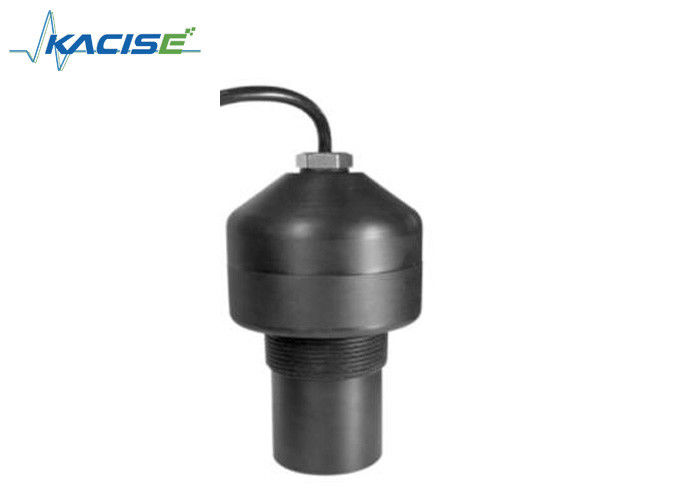

سنسور سطح آب با درجه محافظت IP68 برای محیط های فاضلاب مناسب است

سنسور سطح آب با درجه محافظت IP68 برای محیط های فاضلاب مناسب است

مقدمه

در حال معرفی سنسور سطح آب ما با درجه محافظت IP68 می تواند به طور موثر در برابر نفوذ گرد و غبار و آب مقاومت کندسطح آب را حتی در شرایط سخت با دقت اندازه گیری می کندآسان نصب و بسیار قابل اعتماد، این انتخاب مناسب برای برنامه های مربوط به فاضلاب است.

پارامترها

ویژگی ها

درجه حفاظت بالا: IP68 زمان پاسخ کوتاه

تنظیم آدرس از طریق RS485

خروجی: آنالوگ یا RS485، مربوط به ولتاژ تغذیه

یادداشت

4-20mA خروجی: برای زمین گیری قابل اطمینان خط آبی (mA ̇)

لطفاً ترمینال زمین گیری را به زمین واقعی متصل کنید، مانند یک لوله فلزی که از طریق آب عبور می کند، یا یک میله فلزی که در زمین وارد می شود.

1. با زمین گیری کابینت الکتریکی در یک خط قرار ندهید. آن را به صورت جداگانه زمین دهید و آن را به یک قطب فلزی یا لوله فلزی متصل کنید که در زیر زمین قرار دارد.

2رنگ یا زنگ بر روی لوله فلزی یا میله فلزی زمین باید پاک شود.

خروجی RS485: برای به طور قابل اطمینان زمین زدن خط سیاه

لطفاً ترمینال زمین گیری را به زمین واقعی متصل کنید، مانند یک لوله فلزی که از طریق آب عبور می کند، یا یک میله فلزی که در زمین وارد می شود.

1. با زمین گیری کابینت الکتریکی در یک خط قرار ندهید. آن را به صورت جداگانه زمین دهید و آن را به یک قطب فلزی یا لوله فلزی متصل کنید که در زیر زمین قرار دارد.

2رنگ یا زنگ بر روی لوله فلزی یا میله فلزی زمین باید پاک شود.

سیم کشی

1. 4 ~ 20mA سیم کشی

منبع برق: خط قرمز: 24VDC + خط سیاه: 24VDC

4 ~ 20mA: خط زرد: mA + خط آبی: mA

2. 485 سیم کشی ارتباطات

منبع برق: خط قرمز: 24VDC + خط سیاه: 24VDC

485 ارتباطات: خط آبی: T/R+ خط زرد: T/R

3. 485 سیم کشی ارتباطات

منبع برق: خط قرمز: 12VDC + خط سیاه: 12VDC

485 ارتباطات: خط آبی: T/R+ خط زرد: T/R
