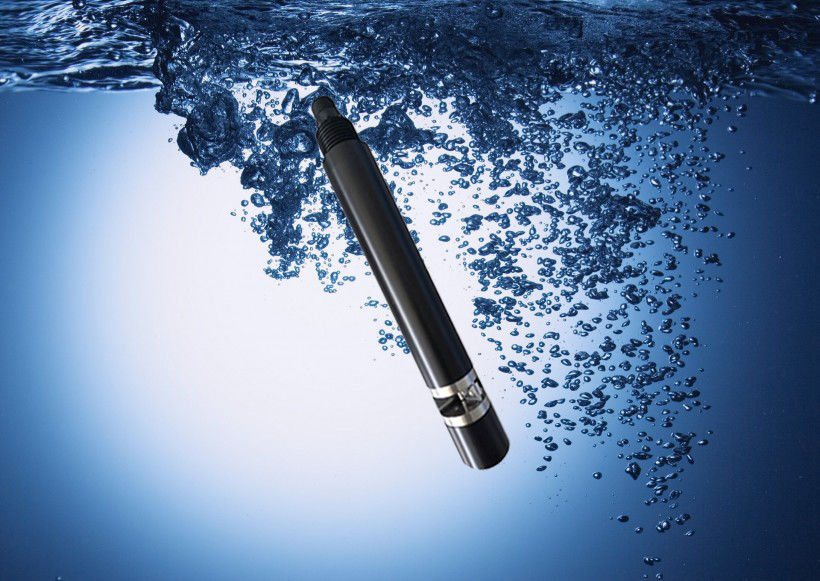

KCD310 سنسور COD آنلاین بدون واکنشگر بدون آلودگی اندازه کوچک تر مناسب تر COD خرابی و دمای

1اصول

بسیاری از ترکیبات آلی که در آب حل شده اند نور ماوراء بنفش را جذب می کنند.محتوای آلاینده های آلی محلول شده در آب را می توان با اندازه گیری جذب این ترکیبات آلی به نور UV با طول موج 254 نانومتری با دقت اندازه گیری کرد.. KCD310 سنسور آنلاین COD استفاده از دو منبع نور، یک نور ماوراء بنفش برای اندازه گیری محتوای COD در آب، نور مرجع دیگر برای اندازه گیری توربیت آب، علاوه برکاهش مسیر نوری با یک الگوریتم خاص جبران می شود.، که می تواند تا حدودی تداخل ناخالصی های ذرات را از بین ببرد، به منظور دستیابی به اندازه گیری پایدارتر و قابل اطمینان تر.

2ویژگی ها

• بدون واکنش، بدون آلودگی، حفاظت اقتصادی و زیست محیطی
• اندازه کوچک، نصب راحت تر، نظارت مداوم آنلاین بر کیفیت آب
• ماهی قند، خرابی و دمای آن را می توان اندازه گیری کرد
• به طور خودکار برای تداخل های خیره کننده جبران می شود
• با یک برس تمیز کننده برای جلوگیری از چسبندگی بیولوژیکی
• حرکت کوچک، پاسخ سریع، اندازه گیری دقیق تر
• حتی نظارت طولانی مدت نیز بسیار پایدار است
• بدون نگهداری، عمر طولانی و هزینه کم
• سنسور دیجیتال، رابط RS-485، پروتکل Modbus/RTU
• الکترونیک کم مصرف، طراحی ضد تداخل

3مشخصات فنی

4نقشه ابعاد

توجه: کانکتور سنسور کانکتور ضد آب هسته ای M16-5 است

5نصب و اتصال برق

5.1 نصب

وقتی که سنسور آویزان شده باید از جریان آب اجتناب کند، سنسور را در عمق بیش از 2 متر از عمق سطح آب در یک سنسور که به دیوار یا سایر سازه های هیدرولیکی برخورد می کند نصب کنید.اگه جریان خیلی قوی باشه، لطفاً سنسور رو درست کن

سنسور را نه بیشتر از 2 متر از سطح آب نصب کنید.

سنسور با توجه به نوسانات سطح آب، 30 سانتی متر پایین تر از پایین ترین سطح ممکن آب قرار گرفت.

سنسور در آب قرار داده می شود که حباب وجود ندارد.

توصیه می شود که یک پوشش کابل را در خارج از کابل سنسور نصب کنید. سنسور افقی و محکم قرار دارد و منطقه اندازه گیری به سمت جریان است.

5.2 اتصال الکتریکی

کابل یک سیم محافظ شده 4 هسته ای است که در یک ردیف خطی تعریف شده است:

سیم قرمز -- سیم برق (12 ~ 24VDC)

خط سیاه (GND)

خط آبی - 485a

خط سفيد 485b

قبل از الکتریکی شدن، باید دنباله سیم کشی به دقت بررسی شود تا از تلفات غیرضروری ناشی از خطای سیم کشی جلوگیری شود.

دستورالعمل های سیم کشی: در نظر گرفتن کابل غوطه ور طولانی مدت در آب (از جمله آب دریا) یا در معرض هوا، تمام سیم کشی مورد نیاز برای انجام درمان ضد آب،کابل مشتری باید توانایی ضد خوردگی خاصی داشته باشد..

6. نگهداري

 6.1 برنامه و روش های نگهداری

 برنامه نگهداری

برای اطمینان از اندازه گیری دقیق، تمیز کردن بسیار مهم است، تمیز کردن منظم سنسور، به ثبات داده ها کمک می کند.

توجه: فرکانس نگهداری در جدول بالا فقط توصیه می شود. لطفا سنسور را با توجه به استفاده واقعی از سنسور تمیز کنید.

روش نگهداری

1) سطح سنسور: سطح سنسور را با آب شیر تمیز کنید. اگر باقی مانده باشد، با یک پارچه نرم مرطوب پاک کنید. برای کثافت های ضد ضد، مقداری مواد شوینده خانگی را به آب شیر اضافه کنید تا تمیز شود.

2) سیم حسگر را بررسی کنید: سیم نباید در هنگام کار عادی محکم باشد، در غیر این صورت آسان است که سیم داخل سیم شکسته شود و باعث شود که سنسور به طور طبیعی کار نکند.

3) بررسی کنید که آیا پنجره اندازه گیری سنسور کثیف است و برس تمیز کننده طبیعی است.

4) چک کنید که آیا برس سنسور آسیب دیده است.

5) پس از 18 ماه استفاده مستمر، برای تعویض دستگاه مهر و موم پویا به کارخانه برگردید.

نکاتی که باید توجه داشته باشیم

کاوشگر حاوی اجزای حساس نوری و الکترونیکی است. اطمینان حاصل کنید که کاوشگر توسط ماشین آلات سنگین برخورد نمی کند. هیچ قسمتی در داخل کاوشگر وجود ندارد که نیاز به نگهداری کاربر داشته باشد.

 6.2 کالیبراسیون سنسورها

کالیبراسیون ضخامت

 کالیبراسیون صفر: مقدار مناسبی از مایع صفر تلاطم را با لیوان بزرگ بگیرید، سنسور را به صورت عمودی در محلول قرار دهید،و بعد از 3 ~ 5 دقیقه ثبات عددی نقطه صفر را کالیبراسیون کنید. ضمیمه مرجع دستورالعمل

کالیبراسیون شیب: سنسور پس از ثبات عددی برای 3 ~ 5 دقیقه در محلول 100NTU قرار می گیرد.

کالیبراسیون ماهی قند

Khp (پوتاسیوم هیدروژن فتالات، C8H5KO4) یک واکنش شیمیایی رایج است که می تواند برای آماده سازی محلول استاندارد COD استفاده شود.

آماده سازی محلول استاندارد

1 با دقت 0.8503g KHP را در یک بطری 1000 میلی لیتری وزن کنید. با آب تقطیر شده یا دیونیزه شده تا بالاترین سطح پر کنید. این محلول 1000 میلی گرم در لیتر محلول COD است.

2 100 میلی لیتر محلول را به یک بالش 1000 میلی لیتری بریزید و سپس آن را با آب تقطیر شده یا دیونیزه شده تا بالاترین سطح پر کنید. پس از تکان دادن، غلظت COD 100 mg / L بود.محلول با غلظت 5 میلی گرم در لیتر با همان روش آماده شد..

محلول استاندارد متمرکز (مرحله 2.1) را در یک بطری شیشه ای سیاه نگهداری کنید و در دمای پایین برای جلوگیری از تجزیه آن نگهداری کنید.2) باید در عرض 24 ساعت از آماده سازی استفاده شود..

کالیبراسیون (کالیبراسیون ۲ نقطه ای)

1 سنسور در محلول 5 میلی گرم/لیتر COD قرار داده شد و تمام مسیرهای نور در آب > 2 سانتی متر بدون حباب غوطه ور شدند.د.

2 حسگر را در محلول 100MG/L COD قرار دهید و شیب را طبق دستور ضمیمه کالیبر کنید.

توجه: 1. KHP دارای خطر سرطان زا است، لطفا دستکش را هنگام کار بپوشید، از تماس با پوست اجتناب کنید.

2. هنگام کالیبراسیون، ابتدا درجه حرارت کالیبراسیون، سپس کالیبراسیونضخامت، سپس COD را کالیبر کنید.

3. اگر شیب کالیبراسیون شده و مقدار سنسور در عرض 3 دقیقه تغییر نکند، برق را خاموش کنید و دوباره روشن کنید.

نکته های لازم

براي محافظت از سنسور از خورشيد

لطفاً به سنسور دست نزنيد

سطح سنسور در طول اندازه گیری و کالیبراسیون از حباب هوا پاک است

از اعمال مستقیم هر گونه فشار مکانیکی (ضغط، خراش و غیره) به سنسور در طول استفاده اجتناب کنید.

6.3 سوالات متداول

7کیفیت و خدمات

7.1 تضمین کیفیت

ادارات بازرسی کیفیت دارای روش های بازرسی استاندارد هستند، با تجهیزات و ابزار تست پیشرفته و کامل، و با رعایت دقیق قوانین بازرسی،72 ساعت پیری محصولات برای انجام آزمایشات، آزمایشات ثبات، اجازه نده یک محصول غیر واجد شرایط کارخانه.

گیرنده، دسته محصول را با نرخ عدم انطباق 2٪ باز می گرداند و تمام هزینه ها توسط تامین کننده پرداخت می شود.استاندارد معاوضه به توضیحات محصول ارائه شده توسط تامین کننده اشاره دارد.

مقدار و سرعت تحویل را تضمین کنید.

7.2 قطعات یدکی

این محصول شامل:

1 سنسور

1 نسخه از راهنمای استفاده

گواهینامه 1

7.3 تعهد به خدمات پس از فروش

شرکت ما خدمات پس از فروش را برای یک سال از تاریخ فروش ارائه می دهد، اما شامل آسیب های ناشی از استفاده نادرست نمی شود. اگر نیاز به تعمیر یا تنظیم باشد، لطفاً آن را به هزینه خود برگردانید.,شرکت آسیب دیده را به صورت رایگان برطرف می کند.
