روش پراکندگی سنسور توربیدیتی آنلاین ضد تداخل

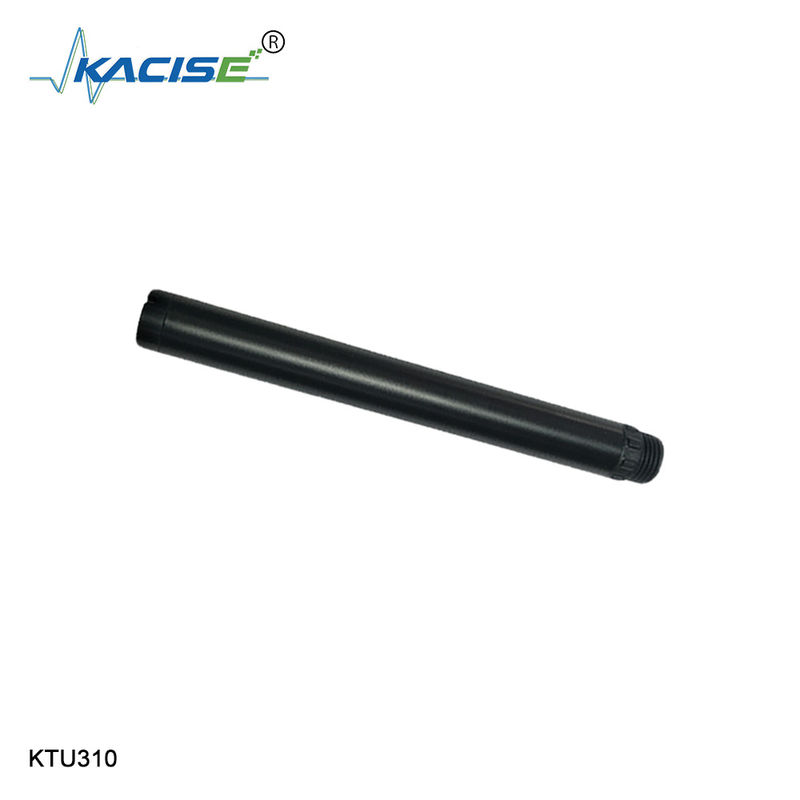

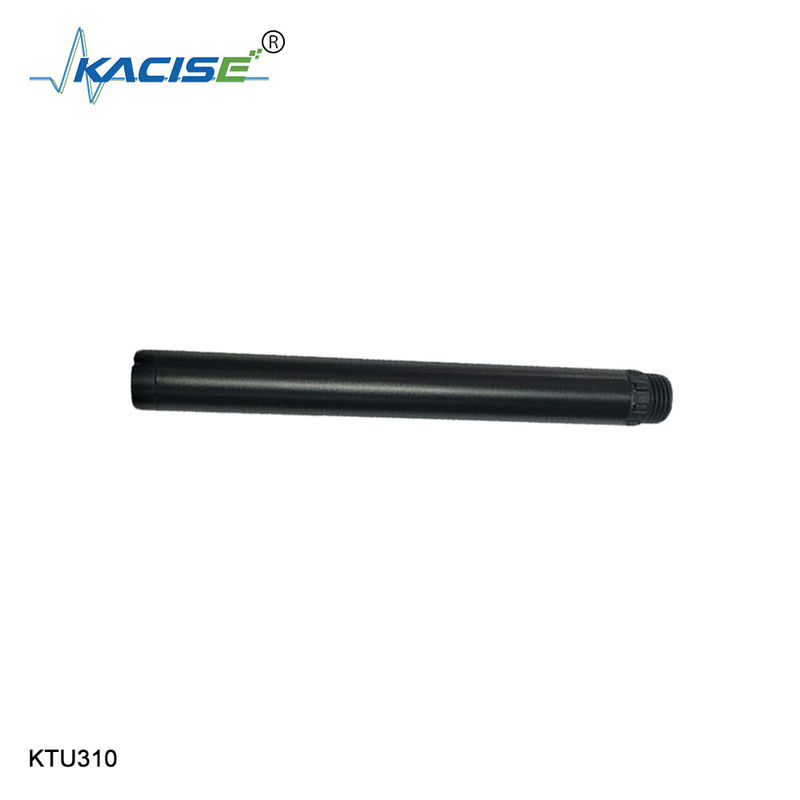

KTU310 حسگر توربیدی آنلاین 90 ° زاویه اصول پراکندگی ساختار فیبر، توانایی قوی ضد تداخل

1اصول

KTU310 توربیدمتر آنلاین یکپارچه طراحی شده و ساخته شده توسط اصل پخش نور توربیدمتر. هنگامی که یک پرتو نور وارد یک نمونه آب،نور توسط مواد متلاطم در نمونه آب پراکنده می شود.. The turbidity in the water sample can be calculated by measuring the intensity of the scattered light in the vertical direction of the incident light and comparing it with the internal calibration value، مقدار نهایی پس از خطی سازی خروجی می شود.

2. ویژگی

اصول پخش زاویه 90 °، سنسور دمای داخلی

پشتیبانی از پروتکل RS-485، Modbus/RTU

ساختار فیبر، توانایی قوی ضد تداخل نور خارجی

منبع نور مادون قرمز LED، ثبات بالا

IP68، سپر، عمق آب، 20 متر

آسان، سریع، پایدار و نگهداری آسان

3مشخصات فنی

4نقشه ابعاد

نکات: اندازه گیری توربیدیت با یک توربیدیت متر

یکی از رایج ترین روش های اندازه گیری توربیدیت با یک متر توربیدیت است.این ابزارها از یک منبع نور و یک یا چند آشکارساز برای اندازه گیری نور منتشر شده توسط ذرات در نمونه های آب استفاده می کنند.


پخش کننده نور

هرچه ذره بزرگتر باشد، نور بیشتری به جلو پخش می شود.

نور توسط ذرات موجود در آب پراکنده و جذب می شود. حتی آب شفاف نیز به دلیل وجود ذرات و مولکول های محلول شده دارای پراکندگی نور کوچک خواهد بود.این پراکندگی می تواند در هر جهت باشد، و شدت در هر جهت داده شده بستگی به هر دو منبع نور و اندازه ذرات دارد. هنگامی که یک ذره بسیار کوچکتر از پرتو نور است،پراکندگی در تمام جهت ها تقارن دارد.با این حال، هرچه ذرات بزرگتر شوند، نور بیشتری به جلو (از پرتو نور) پخش می شود.

طول موج نیز بر پراکندگی نور تاثیر می گذارد. به طور کلی، طول موج کوتاه تر بیشتر از طول موج طولانی تر برای همان اندازه ذرات پراکنده می شود³²طول موج کوتاه تر نیز بیشتر در معرض جذب مولکول های رنگی در نمونه است. نور نزدیک مادون قرمز به ندرت جذب می شود، بنابراین مواد رنگی حل شده بر آن تأثیر نمی گذارد.³²این یکی از دلایلی است که اندازه گیری های ضخامت که با روش های مختلف انجام می شود اغلب قابل مقایسه نیستند. اگر منبع نور متفاوت باشد، پخش نور نیز متفاوت خواهد بود.در حالی که این در محاسبات حساب می شود، نتایج معادل تضمین می شود.

فاصله ای که نور پراکنده طی می کند، بر روی خواندن ضخامت نیز تاثیر می گذارد. هرچه مسیر نور بین منبع نور و فتودتکتور طولانی تر باشد،هرچه وضوح ابزار در سطوح کم توربیدی بهتر باشد. طول طولانی ترین مسیر در 90 و 180 درجه است. با این حال، افزایش طول مسیر قربانی محدوده اندازه گیری. هر دو EPA 180.1 و روش های ISO 7027 طول مسیر نور را به 10 سانتی متر محدود می کنندطول مسیر کاهش یافته (مانند یک فتودتکتور مبتنی بر پخش عقب) حداکثر اندازه گیری توربیت را افزایش می دهد.

با این حال، هرچه ذرات بیشتری در نمونه وجود داشته باشد، نور بیشتر پراکنده می شود.و تبدیل آن خواندن به اندازه گیری توربیتبرخی از توربیدیمترها برای جبران جذب رنگ و توربیدیت های بالا طراحی شده اند، در حالی که برخی دیگر برای خواندن دقیق و دقیق در سطوح بسیار کم توربیدیت طراحی شده اند.اکثر اندازه گیری های تورم از تکنولوژی نفلومتری استفاده می کنند، با وجود اینکه ابزارهای ضخیم کننده و راشیومتریک وجود دارد.
