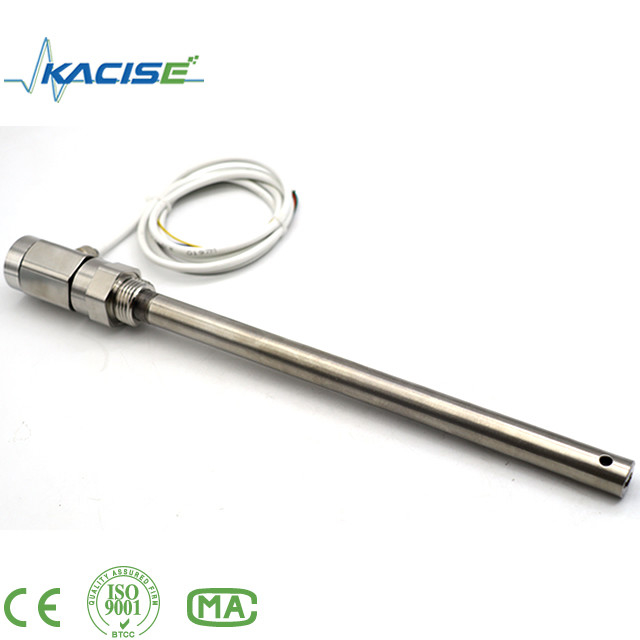

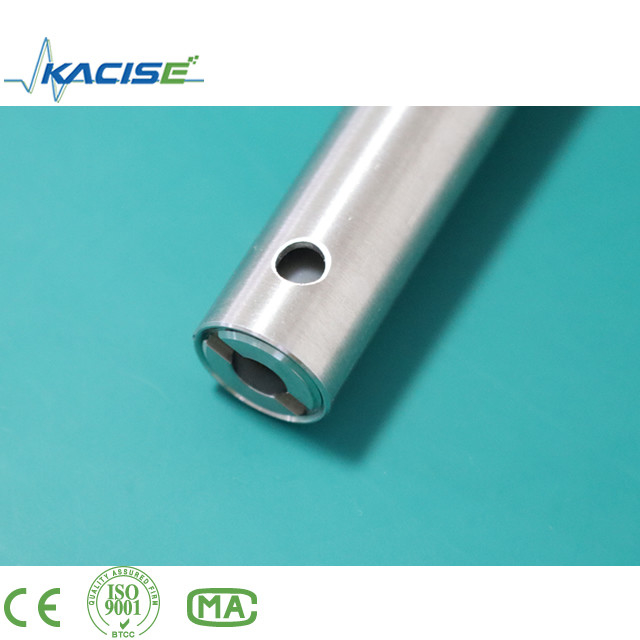

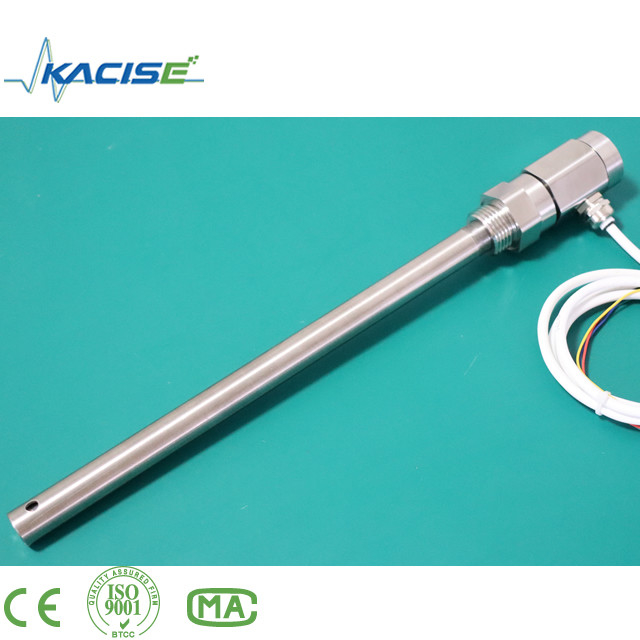

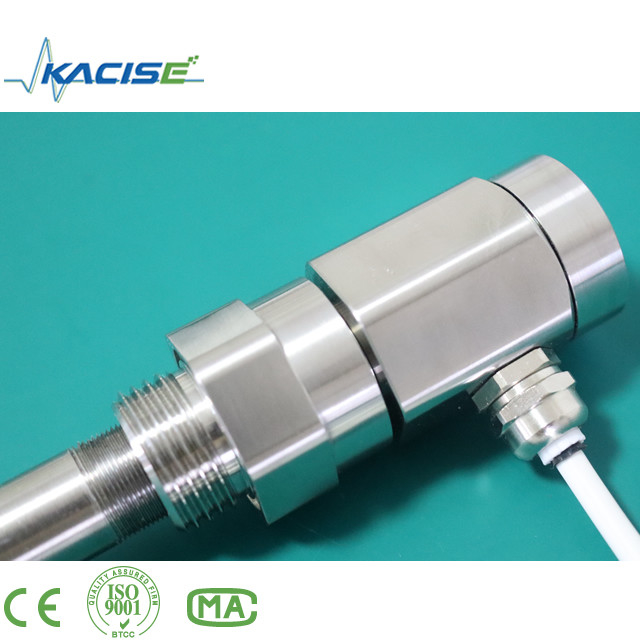

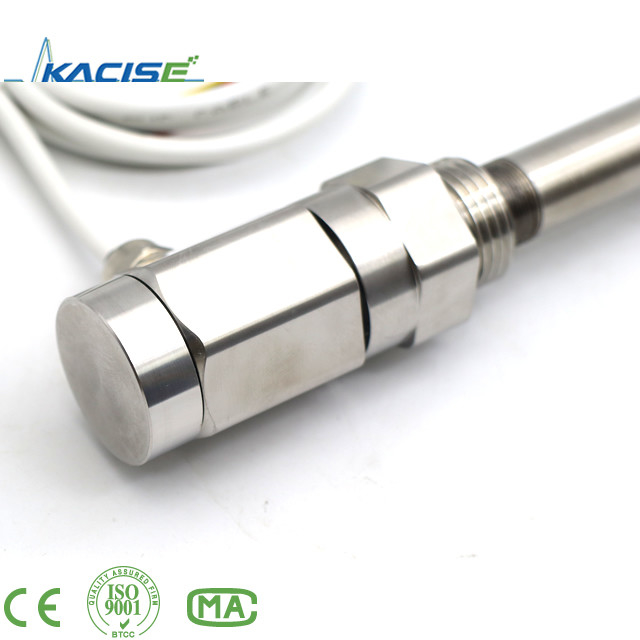

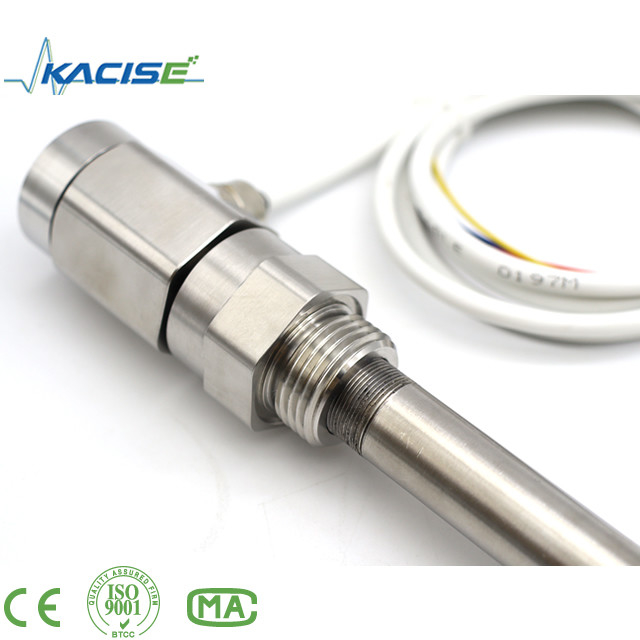

Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm

Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm

36 VDC Fluid Level Meter,High Pressure Containers Capacitive Level Meter,3m Fluid Level Meter

High Pressure Containers Capacitive Level Meter

3m Fluid Level Meter

محل منبع:

چین

نام تجاری:

KACISE

گواهی:

CE

Model Number:

KSLV605

سند:

KSLV605 Capacitive Level Se....1.pdf

با ما تماس بگیرید
درخواست نقل قول
Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm
Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm
جزئیات محصول
Measuring range:
0.1~3m
Pressure range:
-0.1MPa～32MPa
Capacitance detection range:
10PF～500PF
Supply voltage:
5~36 V DC
Output signal:
4-20mA/RS485
Measurement accuracy:
Level 0.1、0.2 、0.5 、1
Environment temperature:
-40～85℃
Ranging resolution:
0.1mm
Long stability:
≤0.1%FS/ yea
Protection class:
IP67
برجسته کردن:

36 VDC Fluid Level Meter,High Pressure Containers Capacitive Level Meter,3m Fluid Level Meter

,

High Pressure Containers Capacitive Level Meter

,

3m Fluid Level Meter

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1PCS
قیمت
Dollar+56~256+USD
جزئیات بسته بندی
هر واحد دارای جعبه جداگانه است و تمام جعبه ها در بسته های استاندارد یا درخواست مشتریان بسته بندی می
Delivery Time
5-8 work days
Payment Terms
D/A,D/P,T/T,Western Union,MoneyGram,L/C
قابلیت ارائه
1000 عدد/قطعه در هفته قابل مذاکره
محصولات مرتبط
قیمت خوب فرستنده سطح ظرفیت مقاوم به خوردگی با خروجی NPN/PNP برای نظارت بر سطح در راکتورهای آزمایشگاهی استفاده می شود آنلاین ویدیو

فرستنده سطح ظرفیت مقاوم به خوردگی با خروجی NPN/PNP برای نظارت بر سطح در راکتورهای آزمایشگاهی استفاده می شود

بهترین قیمت رو بدست بیار
قیمت خوب KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot آنلاین ویدیو

KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot

بهترین قیمت رو بدست بیار
قیمت خوب 0.1m~3m Capacitive Water Level Sensor High Performance And Wide Range آنلاین ویدیو

0.1m~3m Capacitive Water Level Sensor High Performance And Wide Range

بهترین قیمت رو بدست بیار
قیمت خوب 1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output آنلاین

1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output

بهترین قیمت رو بدست بیار
با ما تماس بگیرید
86--17719566736
حالا تماس بگیرید
توضیحات محصول
Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm
مشخصات محصول
ویژگی مقدار
محدوده اندازه‌گیری 0.1~3 متر
محدوده فشار -0.1MPa～32MPa
محدوده تشخیص خازنی 10PF～500PF
ولتاژ تغذیه 5~36 ولت DC
سیگنال خروجی 4-20mA/RS485
دقت اندازه‌گیری سطح 0.1、0.2 、0.5 、1
دمای محیط -40～85℃
رزولوشن محدوده‌بندی 0.1mm
پایداری طولانی مدت ≤0.1%FS/ سال
کلاس حفاظت IP67
بررسی اجمالی محصول

سنسور سطح مایع خازنی هوشمند یک فرستنده قابل اعتماد برای اندازه‌گیری مایعات، روغن، جامدات و رابط‌ها است. این سنسور با نداشتن قطعات متحرک، قابلیت اطمینان بالاتری را ارائه می‌دهد و تحت تأثیر بخار آب، گرد و غبار یا میعان قرار نمی‌گیرد. این سنسور عملکرد طولانی مدت پایداری را با حساسیت بالا، خطی بودن عالی و مقاومت در برابر دما و فشار بالا ارائه می‌دهد.

ویژگی های کلیدی
پروتکل Modbus برای ادغام آسان
ساختار ساده بدون قطعات متحرک، قابلیت اطمینان بالا و حداقل تعمیر و نگهداری را تضمین می کند
گزینه‌های خروجی سیگنال متعدد برای پیکربندی سیستم انعطاف‌پذیر
مناسب برای اندازه‌گیری سطح مخازن با دمای بالا و فشار بالا
ایده‌آل برای اندازه‌گیری مایعات خورنده قوی مانند اسیدها و قلیاها
حفاظت جامع از جریان بیش از حد، ولتاژ بیش از حد و قطبیت منبع تغذیه
قابلیت انتقال از راه دور بی‌سیم اختیاری
سازگار با هر محیط اندازه‌گیری
مشخصات فنی
محدوده تشخیص: 0.1～3 متر
محدوده اندازه‌گیری خازن: 10PF～500PF
دقت: کلاس 0.1، کلاس 0.2، کلاس 0.5، کلاس 1
محدوده فشار: -0.1MPa～32MPa
مقاومت دمایی پروب: -50～250℃
دمای محیط: -40～85℃
دمای ذخیره‌سازی: -55℃～+125℃
سیگنال خروجی: 4～20mA، ارتباط 485
فاصله ارتباط بی‌سیم: کمتر از 200 متر
ولتاژ منبع تغذیه: 5～36V DC
جنس: فولاد ضد زنگ 316، 1Gr18Ni19Ti یا PTFE
پایداری طولانی مدت: ≤0.1%FS/سال
دریفت دما: ≤0.01%FS/℃ (محدوده 0～70℃)
درجه ضد انفجار: ExibIICT6
سطح حفاظت: IP67
ساختار محصول

سنسور سطح مایع خازنی از دو جزء اصلی تشکیل شده است: قسمت سنسور و قسمت فرستنده.

Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm 0

الف: سنسوری که به داخل ظرف یا لوله اندازه‌گیری نفوذ می‌کند

ب و ج: فلنج‌های اتصال فاز گاز و فاز مایع برای اتصال تجهیزات

د: سیلندر اندازه‌گیری که با الکترود سنسور خازن تشکیل می‌دهد

ه: فلنج فاضلاب برای تخلیه منظم آلاینده‌ها

و: فرستنده‌ای که خازن را به سیگنال جریان استاندارد تبدیل می‌کند

مهم: قسمت آب‌بندی بین فرستنده و لوله اندازه‌گیری نباید بدون رضایت سازنده جدا شود تا از بروز حوادث جلوگیری شود.
نمایشگر
Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm 1
پیکربندی سیم‌کشی

مدل نمایشگر KSLV606 از دو روش سیم‌کشی پشتیبانی می‌کند: RS485 و 4-20mA.

سیم‌کشی RS485
Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm 2
سیم‌کشی 4-20mA
Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm 3 Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm 4
روش‌های سیم‌کشی رایج
Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm 5 Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm 6 Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm 7

نکته نصب: همیشه ابتدا شیر فاز گاز را باز کنید، سپس شیر فاز مایع را باز کنید تا از خطاهای اندازه‌گیری ناشی از نوسانات سطح مایع جلوگیری شود.

نگهداری منظم شامل بررسی اتصالات کابل و تخلیه دوره‌ای فاضلاب است (1-2 بار در هفته برای محیط‌های کثیف، 1-2 بار در ماه برای محیط‌های تمیزتر).

راهنمای نصب
نصب فاز گاز و فاز مایع
Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm 8

نصب ساده است: فلنج‌های فاز گاز-مایع روی سطح‌سنج را با یک واشر در بین به فلنج‌های تجهیزات وصل کنید و با پیچ محکم کنید.

نصب سطح‌سنج خازنی نوع دیگ بخار
Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm 9

این نصب تخصصی دارای فرستنده در زیر سنسور با یک بخش اتلاف حرارت است که برای محیط‌های با دمای بالا طراحی شده است.

روش کالیبراسیون
Modbus Protocol Fluid Level Meter Of High Pressure Containers Capacitive with ranging resolution 0.1mm 10
  1. یک لوله آب شفاف با نشانه‌های مقیاس، آمپرمتر دقیق، درپوش‌های لاستیکی و محیط آزمایش (آب می‌تواند جایگزین شود) آماده کنید.
  2. لوله را به درگاه فاز مایع وصل کنید، خروجی فاضلاب را مسدود کنید، فاز گاز را باز نگه دارید و آمپرمتر را همانطور که نشان داده شده است وصل کنید.
  3. محیط را به چندین نقطه ارتفاع (0٪، 25٪، 50٪، 75٪، 100٪) اضافه کنید و قرائت‌های آمپرمتر را با مقادیر 4-20mA مورد انتظار مقایسه کنید.
راهنمای عیب‌یابی
مشکلات رایج و راه‌حل‌ها
  • نمایش صفر: منبع تغذیه 24 ولت، فرستنده را از نظر اتصال کوتاه یا مشکلات کیفیت بررسی کنید
  • جریان زیر 4mA: سطح مایع واقعی، تنظیم فرستنده یا مشکلات احتمالی کیفیت را تأیید کنید
  • جریان بالای 25mA: اتصال کوتاه مدار فرستنده یا مقادیر تنظیم بالا را بررسی کنید
  • نمایش نامنظم: نوسانات سطح مایع واقعی، تماس خطوط یا مشکلات فرستنده را بررسی کنید
  • پاسخ کند: قطب‌های سنسور را از ناخالصی‌ها تمیز کنید یا انسداد جزئی لوله فاز گاز را بررسی کنید
احتیاط‌های مهم
  1. قبل از استفاده، تمام اسناد محصول را تأیید کنید
  2. در هنگام نصب از تطابق صحیح رابط اطمینان حاصل کنید
  3. دستورالعمل‌های سیم‌کشی را دقیقاً دنبال کنید
  4. با احتیاط رفتار کنید - بدون جداسازی، برخورد یا افتادن
  5. در صورت مشاهده هرگونه ناهنجاری، استفاده را متوقف کرده و بررسی کنید
  6. در بسته‌بندی اصلی در شرایط خنک و خشک نگهداری کنید
  7. از سنسور در برابر آسیب در هنگام نصب محافظت کنید
  8. از حفاظت موثر در برابر صاعقه استفاده کنید
  9. از اتصال صحیح فرستنده اطمینان حاصل کنید (مقاومت <4Ω)
  10. از مانع ایمنی/جداکننده برای سیستم‌های ارتباطی 485 استفاده کنید
جدول انتخاب محصول
جدول انتخاب KSLV برای سنج سطح مایع خازنی هوشمند
نوع محصول 605 مدل بدون نمایشگر
606 مدل بدون نمایشگر
سیگنال خروجی 4-20mA خروجی سیگنال 4~20mA، نمایشگر LED
RS485 خروجی RS485
کد L500 500mm L800 800mm L1000 1000mm
محیط اندازه‌گیری نوع محیط اندازه‌گیری شده را شناسایی کنید (به عنوان مثال، آب، دیزل)
پیکربندی نمونه KSLV 605 4-20mA L800 آب NA
