KUM2500C Ultrasonic Fuel Tank Level Sensor 0.1mm Measurement Resolution

KUM2500C حسگر سطح مخزن سوخت با صدای فوق صوت 0.1mm رزولوشن اندازه گیری

1خلاصه ی تولید

2ویژگی ها

• آزمایش فوق صوت با فرکانس بالا

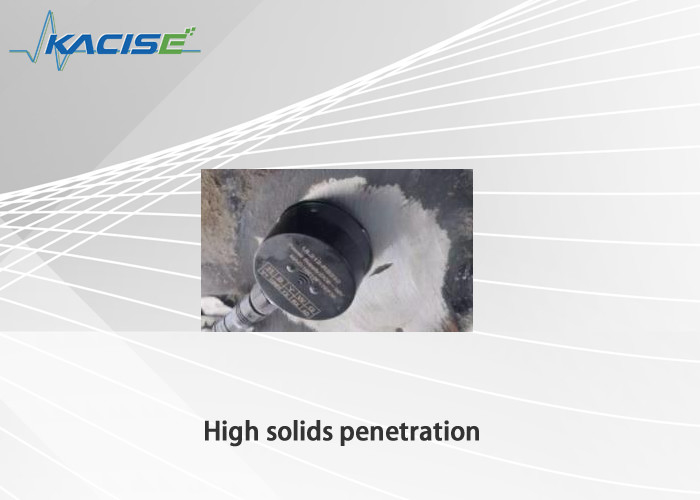

• نفوذ جامد بالا
• مناسب برای ظروف از مواد مختلف مانند فلز و پلاستیک
• خروجی اندازه گیری با ثبات بالا
• مدل پردازش داده های ضد اختلال داخلی
• رزولوشن اندازه گیری میلی متری

3معرفی محصول

3.1تصویر محصول واقعی در شکل زیر نشان داده شده است.

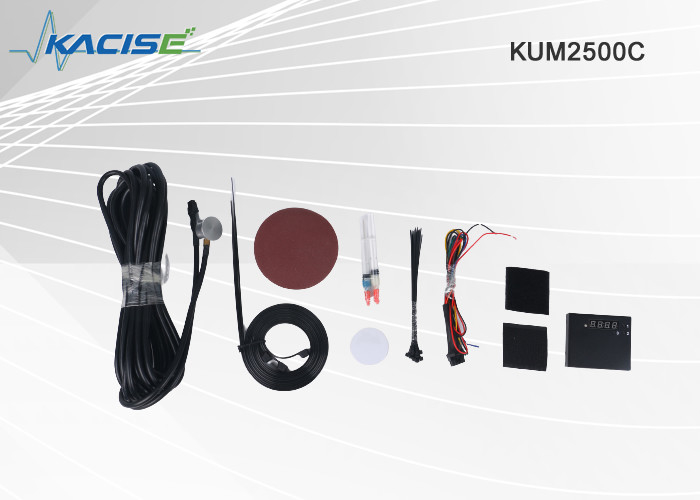

3.2لیست پیکربندی محصول
لیست پیکربندی استاندارد:

لیست پیکربندی اختیاری:

3.3پارامترهای فنی

3.4 ویژگی های محصول
1دقت بالا: نسبت وضوح اندازه گیری ارتفاع سطح روغن سنسور سطح روغن 0.1mm و دقت اندازه گیری ± 0.5% است.دقت اندازه گیری بالا می تواند در دمای بالا و محیط خارجی بسیار سرد تضمین شود.
2. ثبات طولانی مدت خوب: سنسور سطح روغن روش اندازه گیری موج فوق صوت را اتخاذ می کند و اندازه گیری بدون تماس را انجام می دهد. magnetic sliding system measurement methods that adopt direct contact measurement methods at present generally so as to avoid corrosion and pollution of oil level sensor by fuel oil and maintain long-term stability.

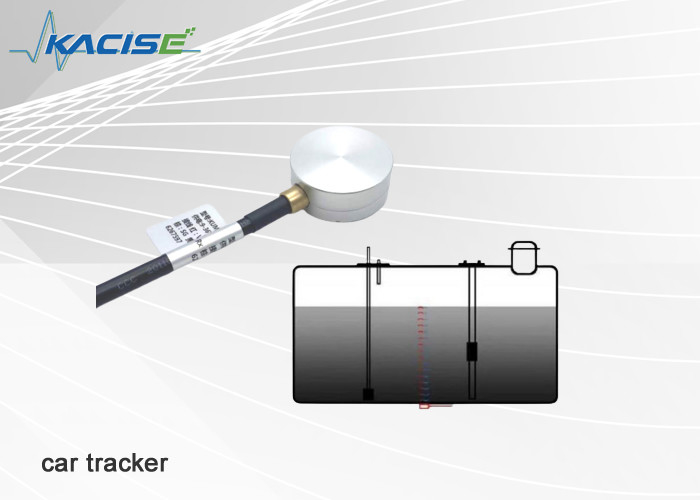

3. نصب و نگهداری آسان: فقط نیاز به نصب سنج سنج در قسمت پایین مخزن سوخت خارجی دارد. نیازی به تغییر سیستم اندازه گیری موجود مخزن سوخت نیست،نیازی به حفاری سوراخ و ایجاد تغییر در مخزن سوخت نیست. در عین حال، می تواند عملکرد عادی از سابق روغن متر از وسایل نقلیه را تضمین کند.
4. صدا محیط زیست، مصرف انرژی کم. اندازه گیری بدون تماس باعث می شود که لازم نباشد سوراخ را روی مخزن سوخت سوراخ کنید یا آن را اصلاح کنید. هیچ آلودگی و آلودگی به روغن سوخت وارد نمی شود.
5. قابلیت اطمینان قوی: هنوز هم به طور معمول در محیط خصمانه کار می کنند؛ ضد رطوبت، ضد اسید، ضد التهاب، ضد تداخل و هوشمند.

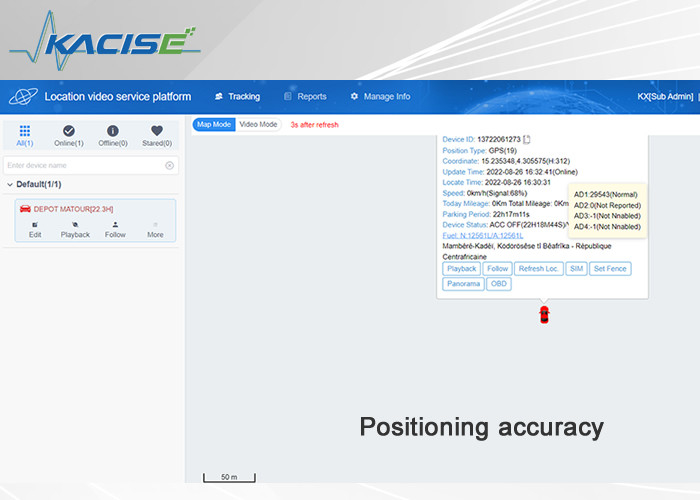

این محصول می تواند به صورت مستقل با استفاده از صفحه نمایش کمکی استفاده شود. همچنین می تواند با تجهیزات GPS استفاده شود و داده ها را از طریق تجهیزات GPS برای آمار داده ها به پشت صحنه منتقل کند.تجزیه و تحلیل بیانیه و پرس و جو.
2.5محدوده اعمال
سنسور سطح روغن فوق صوتی برای تمام انواع وسایل نقلیه (مانند وسایل نقلیه تدارکات، تاکسی، اتوبوس ها و اتومبیل های مسافرتی و غیره) برای ثبت سوخت گیری طراحی شده است.مصرف روغن وسایل نقلیه با دیجیتالی شدن برای جلوگیری از رخ دادن سرقت سوخت، از اتلاف منابع جلوگیری کنید، کارایی مدیریت و ایمنی ترافیک را افزایش دهید و سطح مدیریت عملیات را افزایش دهید.

4. سیم کشی

1. خط تمدید را در کابین قرار دهید. سیم کشی باید در زمان سیم کشی از قطب متقابل خودرو پیروی کند. این نباید بر هپر خود تخلیه اصلی، تعمیر سر،و غیره و سایر توابع اصلی.
2خط تمدید باید از موتور خودرو دور باشد تا از ایجاد تداخل الکترومغناطیسی توسط موتور جلوگیری شود.
3. ترمینال خط سنجه و خط تمدید باید به درستی پیچیده شود تا از سقوط جلوگیری شود.
4. خط تمدید باید حداقل 20 سانتی متر از قسمت های گرم کننده خودرو باشد. نوار تثبیت برای تثبیت خط تمدید هر 50 سانتی متر استفاده می شود.تنظیم سیم در موقعیت نصب خودرو به طور معقول.


5ماشين ها رو وصل کنيد و اطلاعات پلتفرم رو تاييد کنيد

1. از منبع برق جدا شوید و بدن اصلی را در موقعیت نزدیک به GPS (که در آن نشت آب رخ نمی دهد) ثابت کنید و آن را به درستی ثابت کنید.
2سیم قرمز و سیاه خط رابط کاربر به منبع برق عمومی خودرو متصل می شود با سیم قرمز متصل به قطب مثبت و سیم سیاه متصل به قطب منفی.
حالت رابط را بر اساس رابط مصرف روغن جمع آوری GPS انتخاب کنید.
مقدار آنالوگ: خط سبز به پورت آنالوگ GPS متصل است. سیم سیاه به زمین آنالوگ GPS متصل است.
B. ارتباطات RS232: سیم زرد (TX) به GPS RX متصل است و سیم آبی (RX) به GPS TX متصل است. سیم سیاه (GND) به زمین GPS متصل است.
C. ارتباطات RS485: سیم قهوه ای (B) با B GPS متصل است؛ سیم بنفش (A) با A GPS متصل است و سیم سفید با زمین GPS متصل است.
3روشن کنید و بررسی کنید که آیا پلتفرم داده های مصرف روغن را ارائه می دهد.
