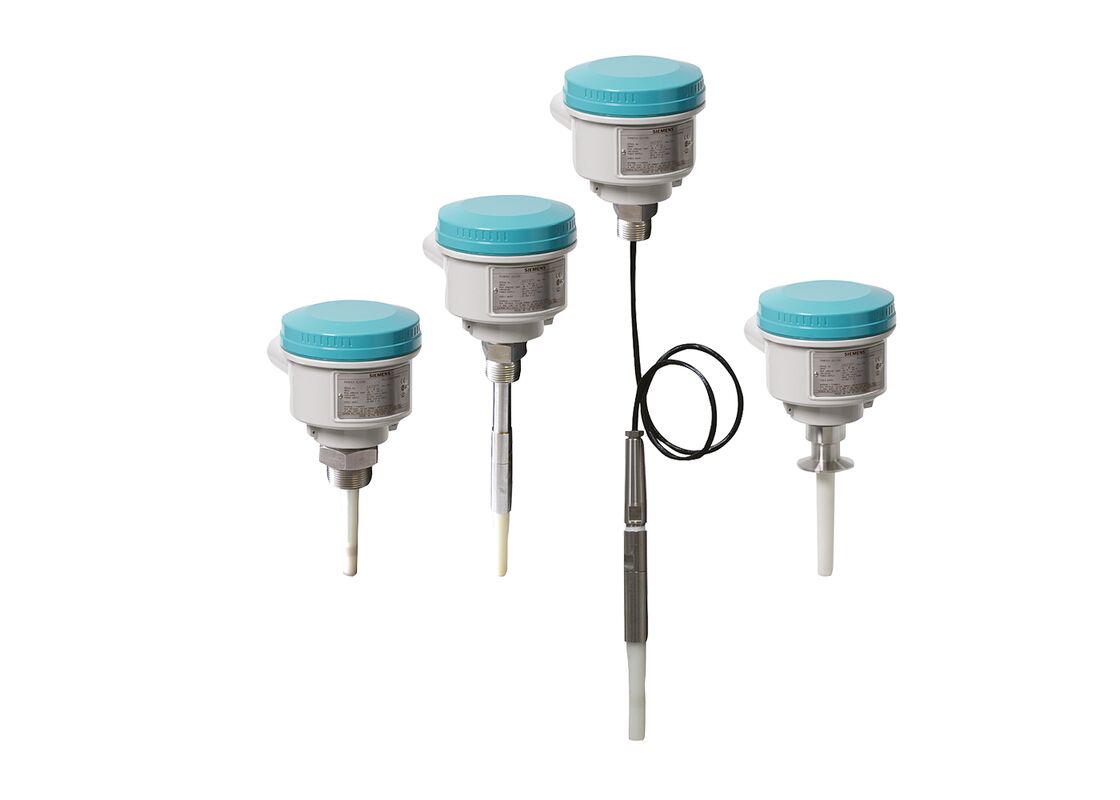

Pointek CLS200 - سوئیچ استاندارد سطح ظرفیت
Pointek CLS200 (نسخۀ استاندارد) یک سوئیچ قابلیت تغییر فرکانس معکوس سطح ظرفیت و تشخیص مواد با گزینه های تکه/کابل و پیکربندی های خروجی قابل تنظیم است.ایده آل برای تشخیص مایعات، مواد جامد، خمیر، فوم، و رابط ها، این سوئیچ قابلیت های تنظیم پیشرفته ای برای نادیده گرفتن انباشت در کاوشگر دارد.
شماره مدل:7ML5631-...... 7ML5632-...... 7ML5633-...... 7ML5634-...... 7ML5630-...
مزایای کلیدی
- ساخت شیشه ای از مدار سیگنال در برابر شوک، لرزش، رطوبت و تنفس محافظت می کند
- مقاومت شیمیایی بالا برای محیط های صنعتی سخت
- تشخیص سطح مستقل از مرجع زمین مخزن یا لوله
- عدم حساسیت به تجمع محصول به دلیل نوسانات فرکانس بالا
- سه شاخص LED برای وضعیت سنسور، وضعیت خروجی و قدرت
- مناسب برای الزامات انطباق با API 2350
درخواست ها
نسخه استاندارد Pointek CLS200 دارای سه شاخص LED با رله پایه و آلارم های سوئیچ حالت جامد است. این سوئیچ جهانی برای پردازش مواد جامد، مایعات و برنامه های تشخیص رابط استفاده می شود.منبع تغذیه گالوانیکی جدا شده طیف گسترده ای از ولتاژ (12 تا 250 ولت AC / DC) را پذیرفته استهنگامی که با عایق حرارتی استفاده می شود، فولاد ضد زنگ و مواد PPS (PVDF اختیاری) ، درجه حرارت را تا 125 ° C (257 ° F) در بخش های رطوبت شده فرآیند فراهم می کنند.
سوئیچ مواد با ثابت های دی الکتریک 1.5 یا بالاتر را با نظارت بر تغییرات در فرکانس نوسان، با تنظیمات برای تشخیص قبل از تماس یا در تماس تشخیص می دهد.CLS200 مستقل از دیواره های مخزن یا لوله ها کار می کند، حذف نیاز به الکترود های مرجع خارجی در ظروف غیر رسانا مانند بتن یا پلاستیک.
کاربردهای اصلی
- تشخیص سطح مایعات و مواد خمیر
- نظارت بر موجودی پودرها و دانه ها
- استفاده از ظروف تحت فشار
- تاسیسات مناطق خطرناک
پیکربندی
مشخصات فنی
حالت کار:
تشخیص سطح ظرفیتی تغییر فرکانس برعکس
اصول اندازه گیری:
تشخیص سطح ظرفیتی تغییر فرکانس برعکس
متغیر اندازه گیری شده:
تغییر در پیکو فاراد (pF)
مشخصات خروجی
خروجی رله:
1 رله فرم C SPDT
حداکثر ولتاژ تماس:
30 ولت DC / 250 ولت AC
حداکثر، جریان تماس:
5A DC / 8A AC
حداکثر ظرفیت سوئیچ:
150 وات DC / 2000 VA AC
تاخير زماني:
1... 60 ثانیه
خروجی حالت جامد:
گالوانیکی جدا شده
حداکثر ولتاژ سوئیچ:
30 ولت DC / 30 ولت AC
حداکثر جریان بار
۸۲ mA
افت ولتاژ:
< 1 ولت، به طور معمول در 50 mA
شرایط محیط زیست
دمای محیط:
-40... +85°C (-40... +185°F)
دمای ذخیره سازی:
-40... +85°C (-40... +185°F)
دسته بندی نصب:
II
درجه آلودگی:
4
شرایط متوسط
رسانه های سازگار:
مایعات، جامد های گرده ای، خمیر و رابط ها
حداقل ثابت دی الکتریک:
1.5
دمای فرآیند (بدون عایق حرارتی):
-40... +85°C (-40... +185°F)
دمای فرآیند (با عایق حرارتی):
-40... +125°C (-40... +257°F)
فشار فرآیند (نسخه میله):
-1... +25 بار g (-14.6... +365 psi g)
فشار فرآیند (نسخه کابل):
-1... +10 بار g (-14.6... +150 psi g)
فشار فرآیند (نسخه ی کوپلر کشویی):
-1... +10 بار g (-14.6... +150 psi g)
طراحی و ساخت
مواد محفظه:
از آلومینیوم پوشانده شده با اپوکسی
جداکننده حرارتی اختیاری:
فولاد ضد زنگ 316L
اتصال:
بلوک انتهای قابل برداشتن، حداکثر 2.5mm2
درجه حفاظت:
IP65/نوع 4/NEMA 4 (اختیاری IP68)
ورودی کابل:
2 x M20 x 1.5 thread (اختیاری: 2 x 1⁄2" NPT conduit entry شامل 1 entry plugged)
منبع برق:
12... 250 ولت AC/DC، 0... 60 هرتز حداکثر 2 وات
گواهینامه ها و تأییدیه ها
CSA
FM
CE
UKCA
RCM
ATEX
UKEX
ثبت لویدز
WHG
VLAREM II
تایید مدل (چین)
SIL
محصولات مرتبط و لوازم جانبی
| شماره بخش |
توضیحات |
| 7ML1830-1AP |
EASY AIMER II، آلومینیوم، 3/4 اینچ NPT با یک اینچ جفت گالوانیزه |
| 7ML1830-1AQ |
EASY AIMER II، آلومینیوم، 3/4 اینچ NPT با 3/4 - 1 اینچ پی وی سی کوپلینگ |
| 7ML1830-1DL |
SENSGUARD، 3/4 اینچ NPT (PPS) برای POINTEK CLS100 |
| 7ML1830-1DM |
SENSGUARD، 1" BSPT (PPS) برای POINTEK CLS100 |
| 7ML1830-1JA |
CABLE GLAND، 1/2 "NPT، هدف عمومی DIP |
| 7ML1830-1JB |
کابل غده، 1/2 اینچ NPT، ضد انفجار |
| 7ML1830-1JC |
M20 x 1.5 غده کابل (استفاده عمومی و حفاظت در برابر انفجار گرد و غبار) |
| 7ML1830-1JD |
CABLE GLAND، M20 x 1.5 HF، (EP) |
| 7ML1830-1JE |
مقناطیس آزمایش |
| 7ML1830-1JF |
تقویت کننده / منبع برق نسخه دیجیتالی |
| 7ML1830-1JK |
صفحه نمایش ال سی دی برای CLS 200، دیجیتال |
| A5E01163672 |
گشایش Synprene جایگزین، نسخه محفظه، برای نسخه های IP65 |
| A5E01163673 |
گشایش سیلیکونی جایگزین، نسخه محفظه، برای نسخه IP68 |
| A5E01163674 |
CLS200/CLS300/LC300 پوشه ی فلز آلومینیومی یدکی، برای نسخه های استاندارد |
| A5E01163676 |
CLS200/300 پوشه آلومینیومی جایگزین با پنجره |
| A5E01163677 |
کیت، سنسور برای واحدهای کابل، PPS، استاندارد، Viton |
| A5E01163678 |
کیت، سنسور برای واحدهای کابل، PPS، دیجیتال، Viton |
| A5E01163679 |
کیت، سنسور برای واحدهای کابل، PPS، استاندارد، FFKM |
| A5E01163680 |
کیت، سنسور برای واحدهای کابل، PPS، دیجیتال، FFKM |
| A5E01163681 |
کیت، سنسور برای واحدهای کابل، PVDF، استاندارد، FKM |
| A5E01163682 |
کیت، سنسور برای واحد کابل، PVDF، دیجیتال، FKM |
| A5E01163683 |
کیت، سنسور برای واحد کابل، PVDF، استاندارد، FFKM |
| A5E01163684 |
کیت، سنسور برای واحد کابل، PVDF، دیجیتال، FFKM |
| A5E01163685 |
پشتیبان نصب از فولاد ضد زنگ 316L |
| A5E01163686 |
قطعات یدکی، کانکتور PROFIBUS، فقط نسخه های IP65 |
| A5E03251681 |
کیت، استاندارد CLS200، فرستنده |
