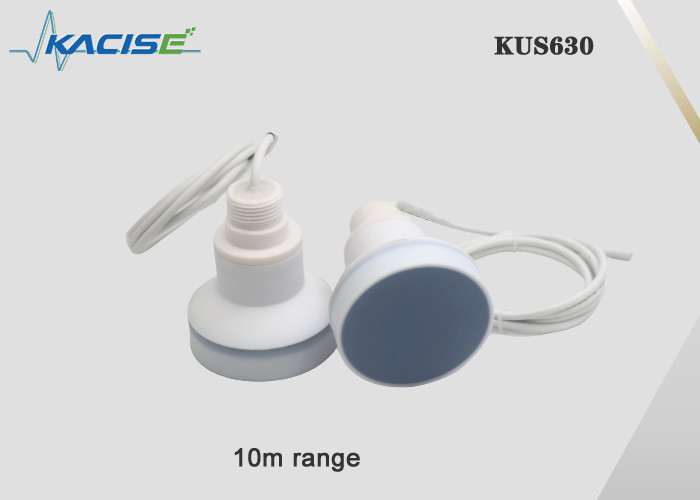

KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter

اندازه گیری سطح فوق صوتی سری KUS630

1ویژگی ها

• تکنولوژی تشخیص پیشرفته، قابلیت های نرم افزاری غنی برای سازگاری با محیط های مختلف پیچیده.

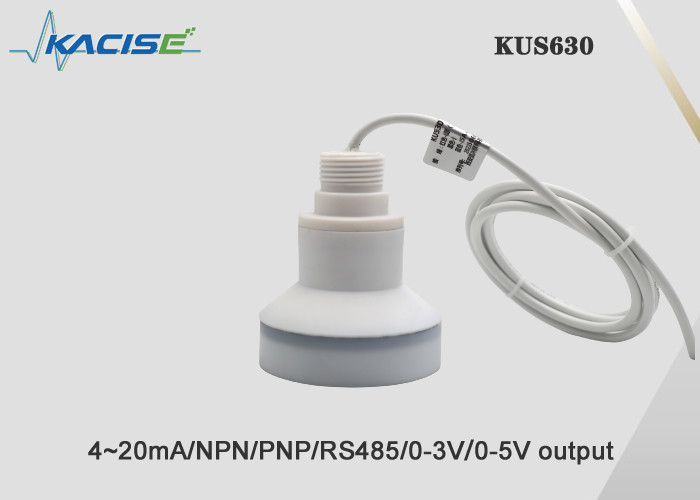

• اشکال مختلف خروجی: خروجی رله قابل برنامه ریزی، خروجی جریان 4-20mA با دقت بالا، خروجی ارتباطات دیجیتال Rs485.

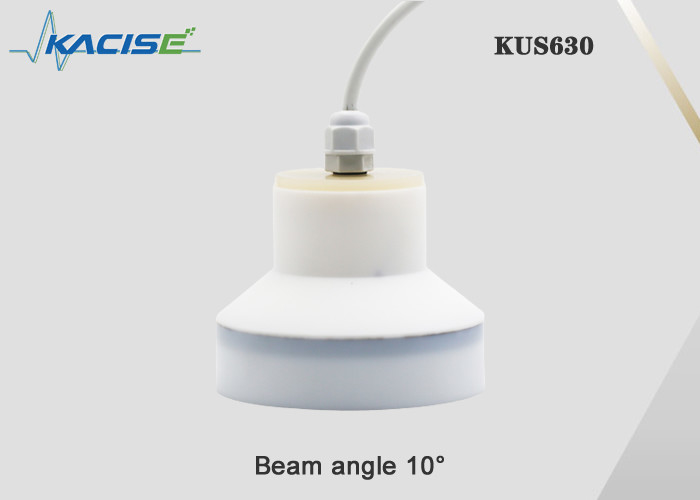

• جهت گیری خوب، توانایی نفوذ قوی، آسان برای به دست آوردن انرژی صوتی متمرکز و فاصله انتقال طولانی.
• تنظیم قدرت اتوماتیک، کنترل افزایش، جبران دما.
• اندازه گیری مداوم بدون تماس باعث کاهش تعمیرات می شود.

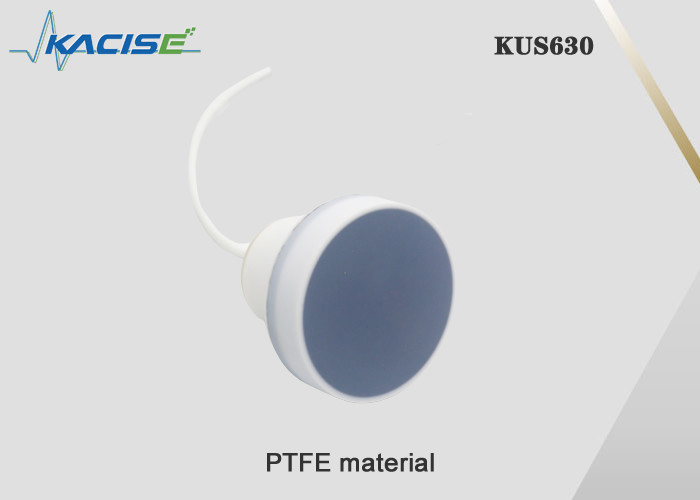

• سنسور از مواد تترفلورو اتیلن ساخته شده است که می تواند در سناریوهای خوردگی مختلف مورد استفاده قرار گیرد.
• 16 بیت تبدیل D / A برای بهبود دقت و وضوح خروجی فعلی.
• عملکرد سرکوب با اکو تداخل برای اطمینان از صحت داده های اندازه گیری.
• استفاده از تکنولوژی جدید محاسبه شکل موج برای بهبود دقت اندازه گیری ابزار.
• استفاده از تکنولوژی SMD برای بهبود قابلیت اطمینان ابزار.

2مقدمه

سنج سطح فوق صوتی ضد خوردگی یک سنج سطح دیجیتالی است که توسط یک میکروپروسسر کنترل می شود. در اندازه گیری، امواج فوق صوتی پالس شده توسط سنسور (ترانسدوسر) ارسال می شود،موج صوتی توسط سطح شی منعکس می شود و توسط همان سنسور دریافت می شود، به یک سیگنال الکتریکی تبدیل می شود و فاصله بین سنسور و شیء اندازه گیری شده با زمان بین انتشار و دریافت موج صوتی محاسبه می شود. از آنجایی که سنج مایع ضد خوردگی فوق صوتی اندازه گیری بدون تماس را اتخاذ می کند، محیط اندازه گیری تقریباً نامحدود است.و می تواند به طور گسترده ای در اندازه گیری ارتفاع مواد مختلف مایع و جامد استفاده شود.

3ابعاد
واحد در نمودار میلی متر است

4اتصال های الکتریکی و تعریف سیگنال

5توضیحات پارامتر

شرایط کاری

دستورالعمل های دیگر

6اطلاعات بیشتر
اندازه گیری سطح آب و آب مایع در قسمت بالای مخزن نصب شده است.سُند یک پرتو از پالس های ماوراء الصوت را بالاتر از ۲۰۰۰۰ هرتز به سمت شیء اندازه گیری شده منتشر می کند.از آنجا که دمای بر سرعت صدا تأثیر می گذارد، متر باید دمای را برای اصلاح سرعت صدا اندازه گیری کند. گزینه های زیادی برای سیستم چهار سیم وجود دارد،که می تواند همزمان 4-20mA را به ارمغان بیاورد، ارتباطات RS485، دو خروجی رله، و همچنین می تواند توسط 220VAC تغذیه شود.

7اطلاعات سفارش
