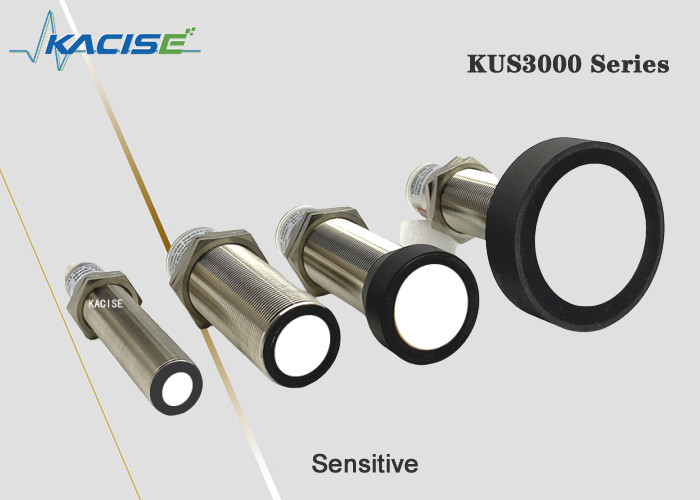

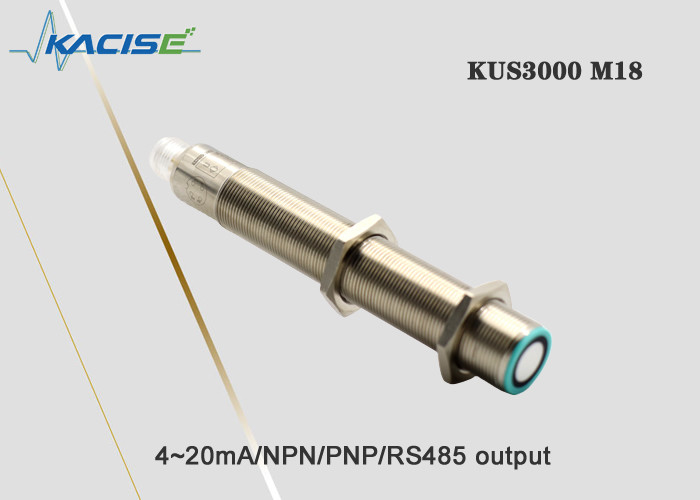

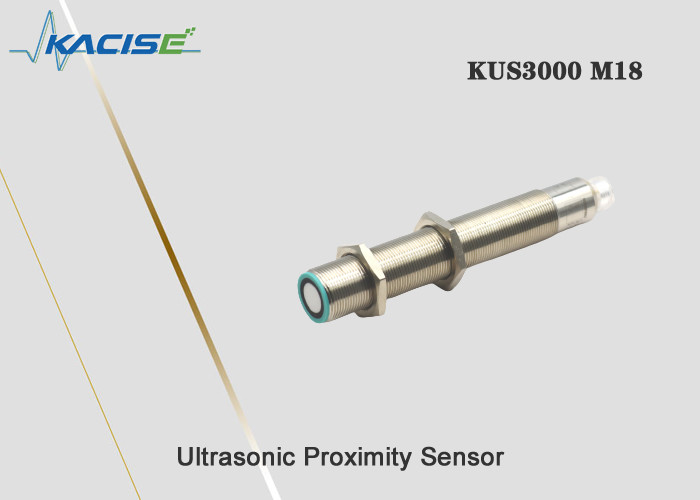

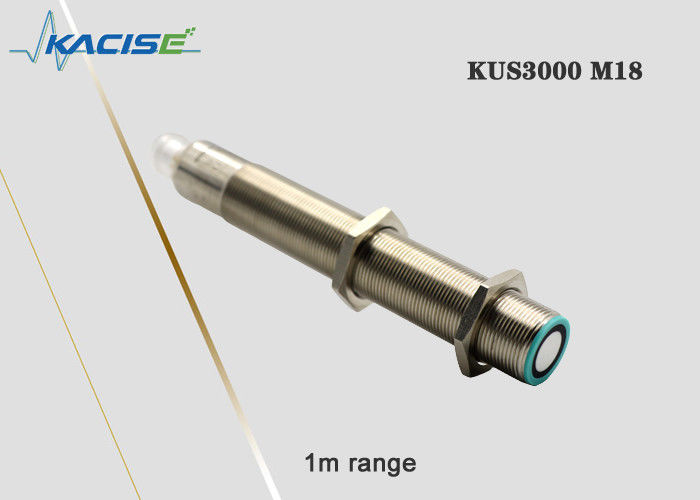

Name: KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M18
Price: 1,000.10 USD
Availability: InStock

خونه > محصولات > حسگر انتقال دهنده فوق صوتی >

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65

Compact Housing Ultrasonic Proximity Sensor,M18 Ultrasonic Transducer Sensor,KUS3000 Ultrasonic Proximity Sensor

M18 Ultrasonic Transducer Sensor

KUS3000 Ultrasonic Proximity Sensor

Place of Origin:

China

نام تجاری:

Kacise

گواهی:

Model Number:

KUS3000 M18

سند:

KUS3000 Ultrasonic Level Me....1.pdf

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محدوده:

1 متر

خروجی:

4~20mA/NPN/PNP/RS485

کلاس حفاظت:

IP65

منبع برق:

13-30 ولت

مواد:

مس نیکل اندود

دما:

-25 ~ 70 درجه سانتیگراد

دقت:

≤1٪

برجسته کردن:

Compact Housing Ultrasonic Proximity Sensor,M18 Ultrasonic Transducer Sensor,KUS3000 Ultrasonic Proximity Sensor

M18 Ultrasonic Transducer Sensor

KUS3000 Ultrasonic Proximity Sensor

شرایط پرداخت و حمل و نقل

Minimum Order Quantity

قیمت

قابل مذاکره

Packaging Details

5*15*5cm,0.1kg

Delivery Time

5-8 work days

Payment Terms

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Supply Ability

100+

محصولات مرتبط

KUS-W80 سنسور فاصله زیر آب 200kHz فرکانس گیرنده و جریان کم بدون بار برای اندازه گیری فاصله زیر آب

بهترین قیمت رو بدست بیار

KUS-W50 سنسور فاصله زیر آب محافظت قطب معکوس و 0.6 متر منطقه کور برای نظارت بی سیم زیر آب

بهترین قیمت رو بدست بیار

KWD200 سنسور ارتباطات تحت آب با استفاده از امواج فوق صوتی

بهترین قیمت رو بدست بیار

دقت بالا KWD400 360 درجه اسکن سونار مصرف برق ≤12W

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86--17719566736

حالا تماس بگیرید

توضیحات محصول

KUS3000 M18 اندازه گیری سطح فوق صوتی

1ساختار ابعاد

واحد mm است.

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65 0

ساختار اندازه سری M18

2رابط برق

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65 1

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65 2

توجه: این محصول دارای دو مشخصات کابل است و دستورالعمل های سیم کشی این دو مشخصات به شرح زیر است:

کابل نوع A		کابل نوع B
پين1	قهوه ای	پين1	زرد
پين2	سفید	پين2	سیاه
پين3	آبی	پين3	قرمز
پين 4	سیاه	پين 4	سبز

ترکیب کابل پیش فرض بر اساس مشخصات دریافت شده توسط مشتری است

3پارامتر فنی

M18
محدوده	150... 1000 میلی متر
محدوده فاصله قابل تنظیم	150 تا 1000 میلی متر
نقطه کور	0... 150 میلی متر
زمان پاسخ	حدود 10 ms

نور شاخص

چراغ LED آبی

نور آبی می درخشد تا نشان دهد که کالیبراسیون می تواند انجام شود. آبی و سایر ثابت ها نشان می دهد که منبع تغذیه سنسور طبیعی است.چراغ آبی در عرض 5 دقیقه بعد از روشن شدن برق روشن می شود، نشان می دهد که کاربر می تواند تنظیم خروجی و کالیبراسیون را انجام دهد. پس از 5 دقیقه، چراغ آبی همیشه روشن است تا نشان دهد که سنسور نمی تواند دستور کالیبراسیون را دریافت کند. .

چراغ LED کم عمق

برای نشان دادن اینکه آیا شیء اندازه گیری شده تشخیص داده شده است استفاده می شود. در طول مرحله کالیبراسیون، چراغ زرد برای نشان دادن اینکه حالت کالیبراسیون فعلی قفل شده است، درخشان می شود.و می توان آن را به حالت کالیبراسیون بعدی تغییر داد.

چراغ قرمز ال ای دی

در حالت کار عادی، چراغ قرمز روشن نیست و چراغ قرمز روشن است که نشان می دهد نقص وجود دارد.

در طول فرآیند کالیبراسیون، چراغ قرمز درخشان نشان می دهد که سنسور از دست دادن اکو یا حالت بی نهایت فعلی را قفل می کند و کاربر می تواند به حالت کالیبراسیون بعدی تغییر دهد.

پارامترهای الکتریکی

ولتاژ تغذیه	13... 30 ولت DC، نیاز های ولتاژ گسترده خاص می تواند سفارشی شود
جریان بدون بار I0	≤ 45 mA

مدل های طیف IOT

ولتاژ تغذیه	3.3-12 DC، موج 10٪ SS
مصرف برق I0	≤ 15 mA، حالت خواب≤1mA، بیداری سریالی

تولید

نوع خروجی	1 خروجی سوئیچ PNP خروجی به طور معمول باز و طولانی بسته می تواند کالیبراسیون 2 خروجی سوئیچ NPN خروجی به طور معمول باز و بسته طولانی قابل برنامه ریزی 3 خروجی ولتاژ آنالوگ 0-10V قابل برنامه ریزی است. 4 خروجی آنالوگ 4-20mA قابل برنامه ریزی 5 خروجی RS485 E4 قابل برنامه ریزی.
جریان بیش از حد	200 mA ، حفاظت از قطب معکوس ، محافظت از مدار کوتاه
تنظیمات پیش فرض	M18 نقطه تغییر A1: 150mm نقطه تغییر A2: 1000mm M30 نقطه تغییر نوع 1 A1 نقطه تغییر 200mm A2: 2000mm M30 نوع 2 نقطه تغییر A1 300mm نقطه تغییر A2: 4000mm M30 نوع 3 نقطه تغییر A1 500mm نقطه تغییر A2: 6000mm
افت ولتاژ خروجی	≤ 2.5 ولت
تکرار	≤1٪
سطح روشن شدن و خاموش شدن f	≤ 13 هرتز فرکانس بالا می تواند سفارشی شود
دامنه مشخص هیستریز پیش فرض	5٪ از ارزش تنظیم شده، نیازهای خاص می تواند سفارشی شود
محدوده جبران دمای	-40°C تا 85°C

الزامات دمایی

دمای کار	-25...70°C ((248...343K)
دمای ذخیره سازی	-40...85 درجه سانتیگراد ((233...358K)

توضیحات قطعات مکانیکی

ارتباط	اتصال V1 ((M12×1) ، 4-Pin
کلاس حفاظت	IP65 دیگر می تواند سفارشی شود
مواد پوسته	مس نیکل شده، دیگران می توانند سفارشی شوند

توجه: هنگامی که محصول M18 و محصول M30 دارای خروجی آنالوگ 4-20mA هستند، روش اتصال متر با محصول 550,600 متفاوت است.از آنجایی که ترمینال خروجی محصولات M18 و M30 توسط VDD تغذیه می شود، همانطور که در شکل 1 نشان داده شده است، شمارنده باید به پورت منبع برق متصل شود. بین ترمینال خروجی و ترمینال خروجی، نمودار دستورالعمل اتصال در شکل 2 نشان داده شده است:

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65 3

شکل 1 نمودار مدار برق خروجی

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65 4

شکل 2 نمودار طرحی روش اتصال

4درخواست
