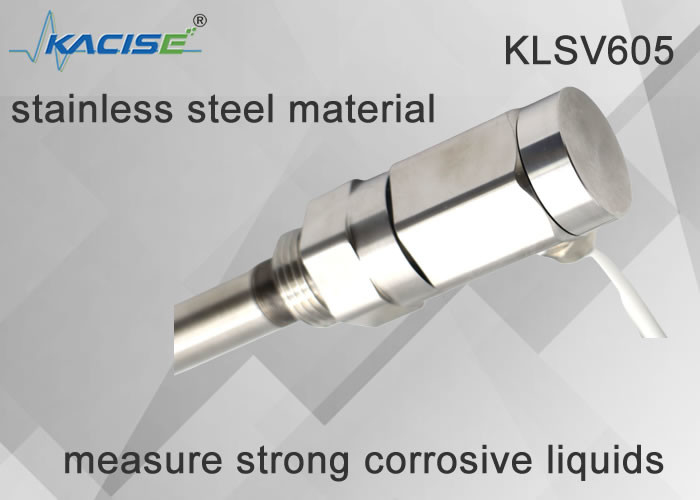

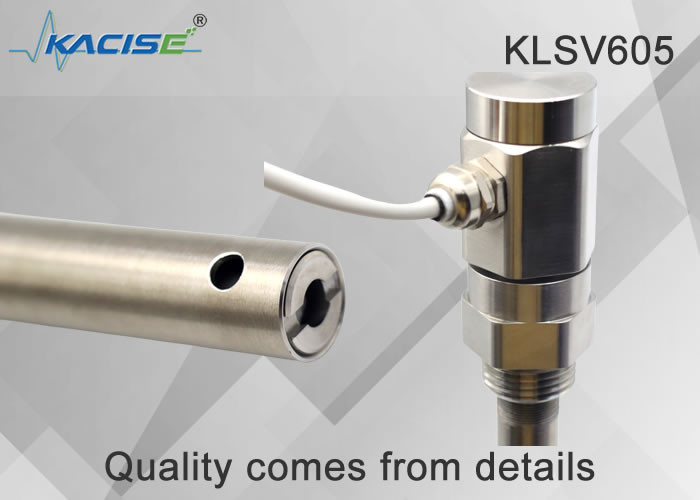

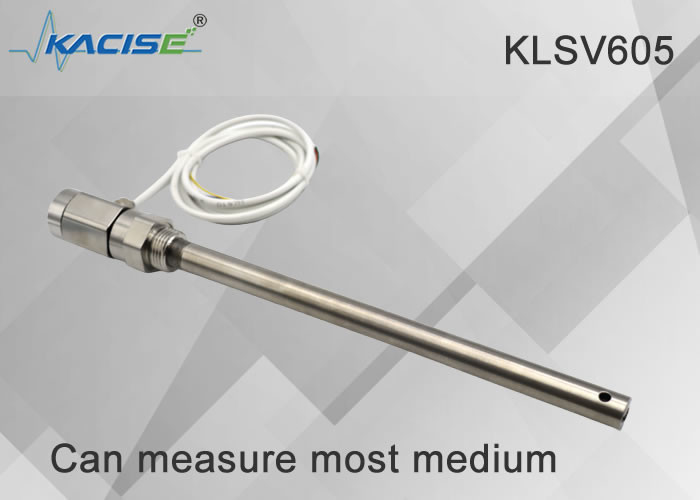

حسگرهای سطح ظرفیت KLSV605 با تداخل ضد میدان الکترومغناطیسی و عملکرد ضد خوردگی خوب

1.توضیحات کلی

اندازه گیری سطح مایع ظرفیت دار دارای ساختار و روش نصب خوب است و برای دمای بالا، فشار بالا، خوردگی قوی، کریستالیزه شدن آسان، ضد انسداد،مواد ضد یخ و مواد پودری و دانه دار جامدمی تواند سطح مایع محیط خوردگی قوی را اندازه گیری کند، سطح مایع محیط دمای بالا و سطح مایع ظرف بسته شده، که هیچ ربطی به لزگی ندارد،تراکم و فشار کاری محیط.

2. ویژگی
1.عملکرد بالا:
ماده ظرفیت دار مورد استفاده برای ساخت فرستنده دارای خواص فیزیکی و شیمیایی بسیار پایدار است، که باعث می شود محصول دارای عملکرد بسیار بالا باشد.
سنسورها با دقت تا ± 0.02٪ FS، ثبات بهتر از ± 0.05٪ FS است، چنین عملکردی با محصولات با استفاده از اصول حساس دیگر دشوار است.
2.تغییر شکل مکانیکی:
یک تغییر کوچک در فاصله پلاکت کشش کشش حساس می تواند یک تغییر قابل اندازه گیری در سیگنال ولتاژ ایجاد کند.و انحراف مکانیکی کوچک به شدت کاهش هیستریز و عدم تکرار خطا سنسور، و سرعت سنسور نیز به شدت بهبود یافته است.
3.محدوده اندازه گیری گسترده:
فرستنده فشار دارای محدوده اندازه گیری گسترده ای است ، می تواند فشار را در محدوده 25Pa ~ 70MPa با دقت اندازه گیری کند و ثبات بسیار بالایی دارد.
4.ثبات بلند مدت خوب:
در مقایسه با سایر محصولات مشابه، فرستنده فشار ثبات بیشتری دارد. بر خلاف سنسورهای دیگر مانند سنسورهای سنجش فشار فلزی، خزنده،اثرات پیری و دمای فرستنده های فشاری ظرفیت بسیار کوچک است.
تقریباً همه عوامل نامطلوب بر ثبات خروجی سنسورهای ظرفیتی نسبت به سایر اشکال سنسورها تأثیر کمتری دارند. ثبات نقطه صفر فرستنده فشار می تواند به 0.05٪ FS / سال برسد.
5.سیگنال خروجی بالا:
مدار فرستنده فشار می تواند یک تغییر کوچک در ظرفیت را به طور مستقیم به یک سیگنال خروجی بالا بدون تقویت سیگنال تبدیل کند.سیگنال خروجی سنسور پیزورسیستیو ( حالت نازک)، نوع C) پایین است و مستعد تداخل سیگنال خارجی و غیره، و این معمولا دلیل اصلی است که چرا سنسور استقرار ضعیف، به شدت تحت تاثیر دمای،و حساس به تداخل امواج الکترومغناطیسی است.
6.عملکرد ضد خوردگی خوب:
مواد در تماس با محیط انتقال دهنده فشار همه از فولاد ضد زنگ با کیفیت بالا ساخته شده اند، بنابراین آنها با بسیاری از محلول های اسید پایه سازگار هستند،گازها یا مایعات خورد کننده.
7.تداخل میدان ضد الکترومغناطیسی:
با سیگنال خروجی بالا، طراحی ضد تداخل و پوسته فلزی، فرستنده فشار توانایی بالایی برای سرکوب میدان های الکترومغناطیسی خارجی دارد.و دارای قابلیت ضد تداخل قابل مقایسه با کنترل قابل برنامه ریزی است.
8.کار در محیط های خشن:
فرستنده فشار بسیار با دوام است. محصولات درجه صنعتی آن می توانند حداقل 107 چرخه فشار کامل را تحمل کنند.طول عمر چرخه حسگر می تواند تقریباً بی نهایت باشد، و محصولات صنعتی آن می توانند به 100 چرخه مقاومت کنند.
اندازه گیری های سطح مایع ظرفیتی با دمای بالا و فشار بالا برای تشخیص مستمر سطح مایع مناسب هستند.سطح مواد یا سطح مواد در شرایط خاص مانند فشار بالا، درجه حرارت بالا، خوردگی قوی، کریستالیزه شدن آسان، ضد انسداد، ضد یخ و مواد پودری و دانه دار جامد.

3.مشخصات

4.ساختار

سنسورهای سطح مایع ظرفیت دار دارای ساختارهای مختلف به دلیل موارد و پارامترهای مختلف کاربرد هستند، اما به طور کلی ساختار اصلی آن را می توان به طور کلی به دو بخش تقسیم کرد،یعنی بخش حسگر و بخش فرستنده. همونطور که در عکس هست:

A در تصویر نشان می دهد سنسور، که به طور مستقیم به تجهیزات کانتینر بررسی می کند یا اندازه گیری

در محیط اندازه گیری لوله سنج

B و C در شکل، فلنج های اتصال فاز گازی و فاز مایع ابزار اندازه گیری و کنترل سطح مایع هستند که برای اتصال فلنج های تجهیزات استفاده می شوند.و مایع و فشار موجود در تجهیزات به سیلندر اندازه گیری کشیده می شوند..

D در شکل نشان دهنده سیلندر اندازه گیری ابزار اندازه گیری و کنترل سطح مایع است که می تواند یک ظرفیت را با الکترود سنسور تشکیل دهد.

E نشان داده شده در شکل فلنج فاضلاب است که می تواند کثافت را به طور منظم در ابزار اندازه گیری سطح مایع و کنترل به بیرون خارج کند.داخل لوله اندازه گیری دستگاه اندازه گیری و کنترل سطح مایع را تمیز نگه دارید.و از چسبیدن حسگر به خاک جلوگیری کنید.

F نشان داده شده در شکل فرستنده است که یک دستگاه تبدیل از ظرفیت به سیگنال جریان استاندارد است.و بخش مرکزی کل ابزار اندازه گیری و کنترل سطح مایع است.عملکرد اصلی آن دریافت افزایش تغییر ظرفیت ناشی از تغییر سطح مایع ارسال شده توسط سنسور است و سپس پس از تبدیل، سیگنال جریان استاندارد 4-20mADC را صادر می کند.این فرستنده از دستگاه های یکپارچه نظامی استفاده می کنه، با مصرف انرژی کم، مقاومت در برابر دمای بالا، قابلیت اطمینان بالا و برآورده کردن الزامات ایمنی ذاتی.

توجه: بین فرستنده و لوله اندازه گیری یک بخش مهر و موم وجود دارد که از چندین مهر و موم تشکیل شده است.که می تواند اطمینان حاصل کند که محیط اندازه گیری در تماس با سنسور است اما نشت نمی کنداین بخش یک بخش مهم مهر و موم است، لطفا آن را بدون رضایت سازنده جدا نکنید تا از حوادث جلوگیری شود.


5. نمایشگر

6.سیم کشی

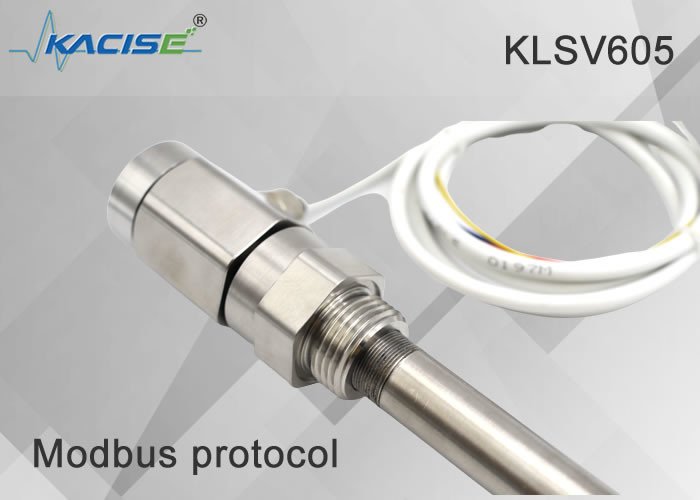

KSLV606 (مدل نمایش) دارای دو روش سیم کشی است: یکی RS485 است و دیگری 4-20mA است.

• RS485

• 4 تا 20mA

خروجی جدا شده 4-20mA

خروجی غیر منزوی 4-20mA با دو سیم
شکل 61

پس از نصب، هنگام استفاده از آن برای اولین بار، مطمئن شوید که اولین دریچه فاز گاز را باز کنید، و سپس دریچه فاز مایع را باز کنید تا اطمینان حاصل شود که سطح مایع به شدت نوسان نمی کند.که باعث اشتباهات اندازه گیری می شود.

علاوه بر این، باید اطمینان حاصل شود که مفاصل کابل های اتصال در تماس خوب و ضد خوردگی هستند. در استفاده طولانی مدت، به تخلیه منظم فاضلاب توجه کنید.به طوری که از تجمع آلودگی جلوگیری شود و عملکرد ابزار را تحت تاثیر قرار دهدبه عنوان مثال مایع مس معمولی، مایع کربن C، برج آب گرم Baohe، استخر فاضلاب و سایر رسانه های کثیف، باید تضمین شود که 1 تا 2 بار در هفته تخلیه شود.در حالی که محیط تمیز کننده باید 1 تا 2 بار در ماه تخلیه شود.

محفظه فرستنده باید به طور محکم پیچیده شود تا از ورود آب، مواد خوردنی یا گاز جلوگیری شود و برخورد با نیروی خارجی و جدا کردن آن توسط غیر حرفه ای ممنوع است.

سه روش سیم کشی رایج برای فرستنده وجود دارد: همانطور که در (الف) (ب) (ج) نشان داده شده است

(الف)

ب)


ج) آمتر
شکل 62

همانطور که در شکل بالا نشان داده شده، سه روش سیم کشی برای فرستنده ابزار اندازه گیری و کنترل سطح مایع وجود دارد.شکل (الف) نشان می دهد نمودار سیم کشی از فرستنده به طور مستقیم و متر نمایش دیجیتالشکل (ب) نمودار سیم کشی فرستنده و سیستم کنترل DCS را نشان می دهد. سیستم کنترل 24V را تامین می کند و به فرستنده متصل می شود.شکل (ج) نمودار اتصال فرستنده را نشان می دهد که توسط مانع ایمنی تغذیه می شود.. کاربران می توانند به سه روش سیم کشی بالا در طول نصب مراجعه کنند.

7. نصب

1) نصب فاز گازی و فاز مایع

شکل 71

از آنجایی که این محصولات فقط در طراحی ظاهر و مواد متفاوت هستند، اما هر دو متعلق به ابزار اندازه گیری و کنترل سطح مایع خارجی هستند،روش نصب هر دو اساساً یکسان استبه طور کلی نصب بسیار ساده و سریع است،فقط فلنج اتصال فاز گاز مایع را روی ابزار اندازه گیری و کنترل سطح مایع با فلنج فاز گاز مایع روی تجهیزات متصل کنید.(توجه: فلنج اتصال ابزار نظارت و کنترل سطح مایع با توجه به اندازه توافق شده توسط دو طرف جوش داده شده است,و نیازی به پیکربندی مجدد ندارد. کاربر باید خودکارهای شیر و لوله را تنظیم کند) همانطور که در شکل 7 نشان داده شده است.1.

توجه: قبل از نصب،اطمینان حاصل کنید که سوراخ داخلی لوله خروجی را در تجهیزات تمیز کنید تا اطمینان حاصل شود که لوله خروجی تجهیزات بدون مانع است و سطح مهر و موم فلنج سالم استدر عین حال، a valve can be added between the flange of the liquid level measurement and control instrument and the flange of the equipment to facilitate the disassembly and assembly of the instrument during maintenance or replacement.
1) نصب دستگاه اندازه گیری سطح مایع ظرفی از نوع دیگ

شکل 72


اندازه گیری سطح ظرفیت یک محصول است که به طور خاص برای کوله هوای دیگ بزرگ، متوسط و کوچک و سایر انواع اندازه گیری سطح مایع با دمای بالا استفاده می شود.

این دستگاه از مواد خاص و فن آوری فرکانس رادیویی استفاده می کند، به طوری که کل دستگاه می تواند برای مدت طولانی در محیط با دمای بالا به طور پایدار کار کند.چون به طور خاص در محیط با دمای بالا استفاده می شود، ساختار و روش نصب ابزار اندازه گیری سطح مایع و کنترل از سایر محصولات متفاوت است.

اول از همه، این از محصولات دیگر متفاوت است که فرستنده آن در زیر سنسور قرار دارد، یک بخش مهر و موم شده و تبعید گرما از سیلندر اندازه گیری به فرستنده وجود دارد،و سپس به سمت پایین یک بازو خم شده 90 درجه برای هدایت فرستنده به سمت سنسور است، که تضمین می کند که فرستنده از دماهای بالا در نزدیکی بندر گاز محافظت می شود. از سوی دیگر، هنگامی که محیط دماهای بالا گرما را به فرستنده منتقل می کند،ابتدا از یک بخش ویژه تبعید گرما عبور می کند.که باعث کاهش گرما می شه. Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinderکه باعث شارژ کوتاه یا خوردگی می شود.

به طور خلاصه، ساختار این سطح سنج دارای مزایای آشکار است، به همین دلیل می تواند برای مدت طولانی در محیط با دمای بالا کار کند.باید توجه داشته باشید که فرستنده در زیر است، و فاصله از لوله فاضلاب نسبتا نزدیک است، بنابراین نمی توان آن را در عقب نصب کرد. نصب همانطور که در شکل 7 نشان داده شده است.2:

8.کالیبراسیون

اگرچه تنظیم آنالوگ قبل از خروج محصول از کارخانه انجام شده است، به منظور اجازه دادن به کاربر برای تجربه بیشتر عملکرد محصول ما قبل از استفاده،توصیه می شود که کاربر یک بررسی ساده انجام دهد.شما می توانید کل مجموعه ابزار را برای کالیبراسیون جدا کنید.

کالیبراسیون ابزار اندازه گیری و کنترل سطح مایع خارجی در شکل 8 نشان داده شده است.1:

شکل 81

مراحل تأیید این امر به شرح زیر است:

1) یک لوله آب شفاف آماده کنید، آن را با یک مقیاس علامت گذاری کنید یا آن را با یک لوله ثابت کنید تا سطح واقعی مایع را در طول کالیبراسیون مشاهده و کالیبراسیون کنید.آمپرمتر (DC) با دقت بیش از سه رقم آماده کنید، چندین دکمه لاستیکی و مقدار کافی از ماده آزمایش (که می تواند با آب جایگزین شود).

2) یک انتهای لوله آب شفاف را به پورت فاز مایع ابزار اندازه گیری و کنترل سطح مایع متصل کنید، خروجی فاضلاب را مسدود کنید و پورت فاز گاز را بدون مانع نگه دارید.و متصل آمپر متر در سری به عنوان در شکل 6 نشان داده شده است.2) و سپس پس از تأیید اینکه سیم کشی درست است، برق را روشن کنید.

3) اضافه کردن رسانه از انتهای بالای لوله شفاف، رسانه از طریق لوله فاز مایع به ابزار اندازه گیری و کنترل سطح مایع جریان می یابد.و سطح مایع به چندین نقطه با ارتفاع های مختلف اضافه می شود، زیرا در این زمان سطح مایع در لوله شفاف با ابزار اندازه گیری و کنترل سطح مایع اندازه گیری می شود. سطح مایع در بطری متر دقیقا در خط است.در اين زمان، مقدار آمپر متر را بخوانید و سپس نسبت ارتفاع مربوط به سیگنال استاندارد خروجی 4-20mA را با مقدار جریان جمع آوری شده مقایسه کنید تا دقت سطح متر را بررسی کنید (توجه:برای اینکه محاسبه اش راحت باشهبه طور کلی، چندین نقطه به ترتیب در 0، 25، 50، 75٪ و 100٪ گرفته می شوند و جریان های مربوطه به ترتیب 4mA، 8mA، 12mA، 16mA و 20mA هستند.محدوده باید مطابق با مرکز فاز مایع و فاز گازی باشد).

9.Tروبل شوتینگ

1در طول استفاده، اگر صفحه نمایش دیجیتال صفر را نشان می دهد، از محدوده 0-200mA آمپرمتر DC استفاده کنید، و هنگامی که جریان اندازه گیری شده نیز 0 باشد، خطاهای احتمالی عبارتند از:

a. آیا منبع برق 24 ولت طبیعی است؟

b. فرستنده ممکن است به مدار کوتاه برسد.

ج. فرستنده مشکلات کیفی دارد.

اگر جریان اندازه گیری شده توسط آمپر متر DC کمتر از 4mA باشد، خطاهای احتمالی:

a. سطح واقعی مایع زیر پورت فاز مایع است.

b. ارزش تنظیم فعلی فرستنده بیش از حد پایین است

ج. فرستنده دارای مشکلات کیفیت است؛ اگر جریان اندازه گیری شده با سطح واقعی مایع سازگار باشد، مشکلی با صفحه نمایش دیجیتال وجود دارد.

شکست های احتمالی در صورت افزایش جریان بیش از 25mA:

یک مدار کوتاه در مدار فرستنده وجود دارد

b. ارزش تنظیم فعلی بیش از حد بالا است.

2. هنگامی که صفحه نمایش دیجیتال پر است، از محدوده 0-200mA آمپر متر DC استفاده کنید. هنگامی که جریان اندازه گیری شده 20mA است، ممکن است نقص وجود داشته باشد:

a. تعدیل فعلی بیش از حد بالا است

ب. يه مدار کوتاه در فرستنده وجود داره

ج. سطح مایع واقعی پر است.

اگر جریان اندازه گیری شده کمتر از 20mA باشد، صفحه نمایش دیجیتال معیوب است.

3. نمایشگر دیجیتال به شدت پر می شود. با استفاده از محدوده 0-200mA از آمپر متر DC ، جریان اندازه گیری شده بیش از حد نوسان می کند و ممکن است خرابی داشته باشد:

a. نوسانات سطح واقعی مایعات

ب، تماس خط ضعیف

c. فرستنده مشکلات کیفی دارد؛ اگر جریان اندازه گیری شده پایدار باشد، میتر نمایش ممکن است معیوب باشد.

4. هیچ تغییری در صفحه نمایش دیجیتال وجود ندارد. استفاده از محدوده 0-200mA از آمپر متر DC. هنگامی که جریان اندازه گیری شده به طور معمول تغییر می کند، ممکن است نشان دهد که ابزار معیوب است.اگر جریان اندازه گیری شده تغییر نکندممکن است نقصی وجود داشته باشد:

a. خرابی فرستنده

ب. لوله فاز گاز مایع مسدود شده است

c. یک مدار باز بین سنسور و فرستنده وجود دارد و باید دوباره متصل شود

5. نمایشگر دیجیتال نسبت به سطح واقعی مایع به آرامی تغییر می کند. هنگام استفاده از آمپر متر 0-200mA، جریان اندازه گیری شده به آرامی تغییر می کند و ممکن است نقص وجود داشته باشد:

a. قطب داخلی سنسور به ناخالصی ها چسبیده است، از 25٪ اسید هیدروکلوریک (اسید گوگرد) برای خیس کردن قطب استفاده کنید

ب. لوله فاز گاز نصف مسدود شده است، لطفا شیر را باز کنید، و آن را آزمایش کنید، آن را پاک کنید.

6. هنگامی که صفحه نمایش دیجیتال بالا یا پایین است، تنظیم محدوده یا صفر دکمه در فرستنده برای تنظیم.

توجه: برای اندازه گیری اینکه آیا یک منبع برق 24 ولت در مدار وجود دارد،لطفا قبل از اندازه گیری از خطوط مثبت و منفی تست ولت متر برای اتصال مثبت و منفی خط برق 24 ولت استفاده کنید.

کنترل وجود مدار کوتاه: لطفا مدار خارجی و مدار فرستنده را بررسی کنید و آن را حذف کنید.

10احتیاط

1تمام محصولات عرضه شده با گواهینامه محصول و دستورالعمل همراه هستند، از جمله شماره محصول، پارامترهای فنی، نمودار سیم کشی، تاریخ تولید و غیره.لطفاً دقت کنید تا از سوء استفاده جلوگیری کنید.

2در طول نصب، بررسی کنید که آیا رابط روی سایت با رابط محصول مطابق با روش اتصال محصول سازگار است.

3. سیم کشی باید به طور دقیق مطابق با الزامات دستورالعمل های شرکت ما برای استفاده باشد.

4. اين محصول يه ابزار تحريک انرژي دقيقه و جدا کردن، برخورد، سقوط و ضربه زدن با زور ممنوعه

5. اگر هر گونه ناهنجاری در طول استفاده یافت می شود، شما باید برق را خاموش کنید، استفاده از آن را متوقف کنید، آن را بررسی کنید، یا به طور مستقیم با بخش فنی شرکت ما تماس بگیرید.

6بسته بندی اصلی باید در طول حمل و نقل و ذخیره سازی بازسازی شود و در یک انبار خنک، خشک و تهویه شود.

7مراقب باشید که در هنگام نصب و استفاده از سنسور آسیب نبینید.

8در محل نصب باید اقدامات موثری برای محافظت از برق اتخاذ شود.

9محفظه هر فرستنده ای از این سری باید به طور قابل اطمینان به زمین متصل شود و مقاومت زمین باید کمتر از 4Ω باشد.

10در صورت استفاده از ارتباطات 485 برای پیکربندی سیستم، فرستنده باید مجهز به یک مانع ایمنی یا جدا کننده باشد.

11مانع ایمنی باید گواهی ضد انفجار را دریافت کند و نصب آن باید مطابق با الزامات کتابچه راهنمای آن انجام شود.

12. هنگامی که فرستنده در منطقه "0" استفاده می شود، ترانسفورماتور قدرت که قدرت را به مانع ایمنی تامین می کند باید الزامات ماده 8.1 GB3836.4-2010 را برآورده کند.
