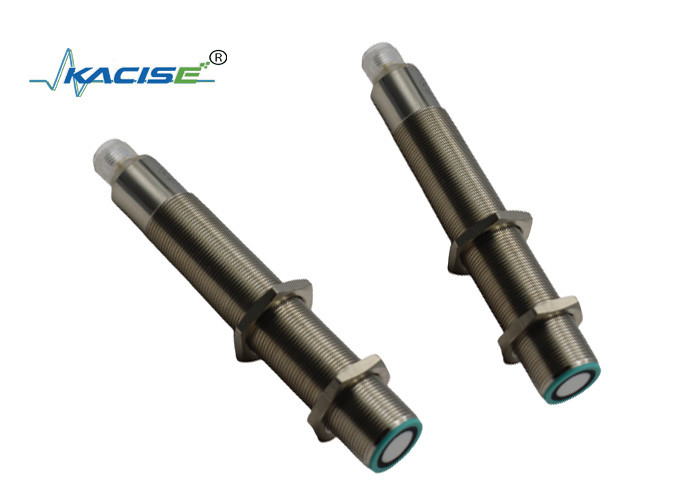

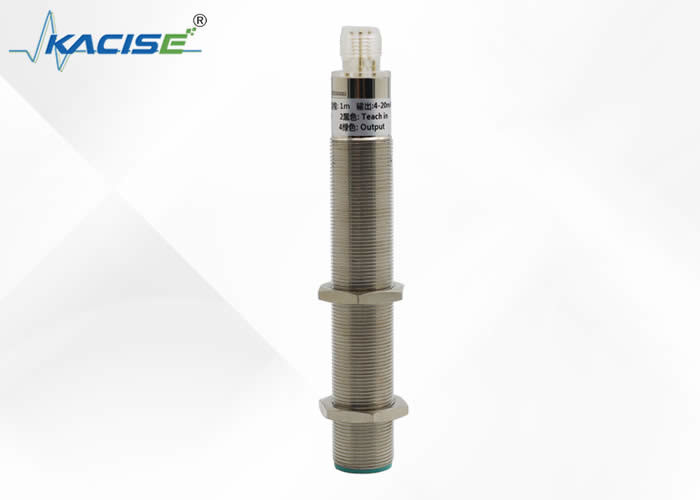

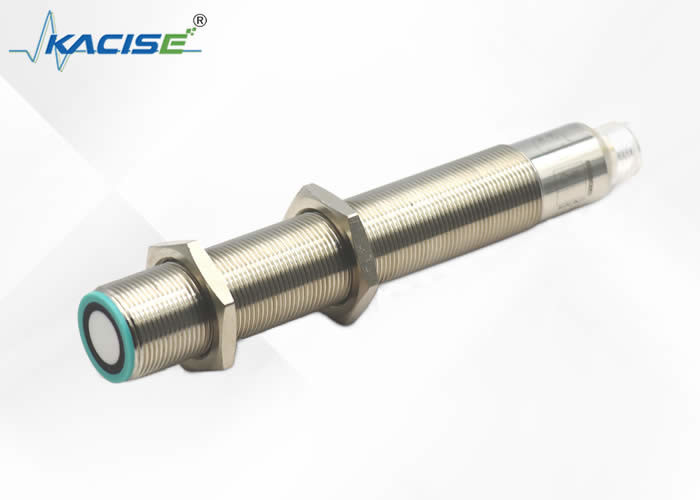

RS232 خروجی سیگنال قیمت کم قیمت سنج سطح مایع فوق صوتی سنج سنج سطح آب مخزن فوق صوتی
1. باباrدارمet
عمومیsپیکاینفگربهions
| محدوده حسگر |
100... 1000 میلی متر |
| ناحیه غیرقابل استفاده |
0... 100 میلی متر |
| صفحه هدف استاندارد |
100 میلی متر × 100 میلی متر |
| فرکانس گیرنده |
حدود 220 کیلو هرتز |
| تاخیر در پاسخ |
حدود 50 ms |
درicatدروس/oپِراtngmeسال ها
| LED آبی |
برق روشن |
|
رنگ LED زرد
|
نشان دادن حالت تغییر
چشمک زدن: هدف تابع برنامه شناسایی شد
|
|
LED قرمز
|
به طور دائم قرمز: خطای قرمز، چشمک زدن: عملکرد برنامه، شیء شناسایی نشده |
Eمنectرکال specاینفگربهions
| ولتاژ کار UB |
15... 30 ولت DC، موج 10 درصد SS |
| جریان تغذیه بدون بار I0 |
≤ 45 mA |
منnput
| نوع ورودی |
1 ورودی آموزش |
|
محدوده عملیاتی A1: -UB... +1 V، محدوده عملیاتی A2: +6 V...+UB
|
| مقاومت ورودی: > 4.7 kΩ ؛ پالس برنامه TEACH-IN: ≥ 1 s |
اوهutput
| نوع خروجی |
1 خروجی سوئیچ E4، NPN NO/NC، قابل برنامه ریزی |
| جریان تشریحی نامی |
200 mA، محافظت شده از مدار کوتاه / اضافه بار |
| تنظیمات پیش فرض |
نقطه تغییر A1:70mm نقطه تغییر A2: 800mm |
| افت ولتاژ |
≤ 2.5 ولت |
| دقت تکرار |
≤1٪ |
| فرکانس سوئیچینگ f |
≤ 13 هرتز |
| هیسترسیس محدوده H |
2٪ از فاصله کار تنظیم شده |
| تاثیر درجه حرارت |
±1.5% از مقدار کامل مقیاس |
Ammient conدیtons
| دمای محیط |
-25...70°C ((248...343K) |
| دمای ذخیره سازی |
-40...85 درجه سانتیگراد ((233...358K) |
مechیکical مشخصاتاینفگربهions
| ارتباط |
کانکتور V1 ((M12×1) ، 4 پین |
| درجه حفاظت |
IP67 |
| مسکن های مادی |
مس، نیکل شده |
| مبدل |
مخلوط رزین اپوکسی/کوره شیشه ای توخالی
پلی اورتان فوم، پوشش PBT
|
2. Diمنnsiدرs
3. Eمنectrدرic interface andsigaمنs defدرition
4. شرحiptionof .nsor سرگرم کنندهctiاونس
پارامتر را تنظیم کنید
سنسور فوق صوتی دارای خروجی سوئیچ با دو نقطه سوئیچ قابل آموزش است. این ها با اعمال ولتاژ تغذیه - UB یا + UB به ورودی TEACH-IN تنظیم می شوند.ولتاژ تغذیه باید به ورودی TEACH-IN برای حداقل 1 ثانیه اعمال شود..LED ها نشان می دهند که آیا سنسور در طول روش TEACH-IN هدف را تشخیص داده است. نقطه سوئیچ A1 با - UB،A2 با + UB آموزش داده می شود. هشت عملکرد خروجی مختلف تنظیم می شود.
نقطه سوئیچ کردن، فاصله را فقط بعد از روشن شدن برق تنظیم کنید ساعت داخلی می تواند تضمین کند که نمی توان بعد از 5 دقیقه تغییر کردکاربر فقط می تواند فاصله درخواست را پس از راه اندازی مجدد قدرت تنظیم کند..
TEACH-منN windowmode, normaIIy-openfunctiدر
هدف رو به نقطه ي نزديک تغيير بگيريد
- نقطه تعویض TEACH-IN A1 با UB
- هدف رو به نقطه ي فاصله اي بگيريد
- نقطه تغییر TEACH-IN A2 با + UB
TEACH-منN window mode، normaIIy-cمنخیس شدهfunctiدر
- هدف رو به نقطه ي فاصله اي بگيريد
- نقطه تغییر TEACH-IN A2 با - UB
هدف رو به نقطه ي نزديک تغيير بگيريد
- نقطه تعویض TEACH-IN A1 با + UB
TEACH-منNswاونchingpoint، normaIIy-openfunctدر
هدف رو به نقطه ي نزديک تغيير بگيريد
- نقطه تعویض TEACH-IN A1 با UB
- حسگر را با دست بپوشانيد يا همه اجسام را از بين ببرید
از محدوده حسگر
- نقطه تعویض TEACH-IN A2 با + UB
TEACH-منNswاونchingpoint، normaIIy-cمنخیس شدهfunctدر
- سنسور را با دست بپوشانید یا تمام
اجسام از محدوده حسگر
- نقطه تغییر TEACH-IN A2 با - UB
هدف رو به نقطه ي نزديک تغيير بگيريد
- نقطه تعویض TEACH-IN A1 با + UB
TEAC-IN فاصله هیستریز بزرگ، حالت به طور معمول باز
هدف رو به نقطه ي نزديک تغيير بگيريد
- نقطه تعویض TEACH-IN A1 با + UB
- هدف رو به نقطه ي فاصله اي بگيريد
- نقطه تغییر TEACH-IN A2 با - UB
TEAC-IN فاصله هیستریز بزرگ، حالت به طور معمول بسته
- هدف رو به نقطه ي فاصله اي بگيريد
- نقطه تغییر TEACH-IN A2 با + UB
هدف رو به نقطه ي نزديک تغيير بگيريد
- نقطه تعویض TEACH-IN A1 با UB
TEACH-منNdاتیکton از objects prseنيزحالت عادی باز
- حسگر را با دست بپوشانید یا همه اشیاء را از دست بردارید.
محدوده سنجش
- نقطه تغییر TEACH-IN A2 با - UB
- حسگر را با دست بپوشانید یا همه اشیاء را از دست بردارید.
محدوده سنجش
- نقطه تغییر TEACH-IN A2 با + UB
TEACH-منNdاتیکton از objects prseنيزحالت به طور معمول بسته
- حسگر را با دست بپوشانید یا همه اشیا را از محدوده حسگر خارج کنید
- نقطه تعویض TEACH-IN A2 با +UB
- حسگر را با دست بپوشانید یا همه اشیا را از محدوده حسگر خارج کنید
- نقطه تغییر TEACH-IN A2 با -UB
Dايفaلوله مجموعهtng از swاونchingpمرهم
A1 = محدوده نابینا،A2 = فاصله نامی
| LEد دsplays |
| نمایشگرها با توجه به حالت کار |
لامپ قرمز |
ال ای دی زرد |
|
نقطه تغییر TEACH-IN
اجسام شناسایی شده
هيچ شيوه اي دريافت نشده
موضوع نامشخص ((TEACH-IN ناقص است)
|
روشن می شه
|
روشن می شه
خاموش
|
| عملکرد عادی |
خاموش |
حالت تغییر |
| تقصیر |
در |
وضعیت قبلی |
5. منnاستامنمنation cدرitiدرs
اگر سنسور در دمای محیط نصب شده باشد که کمتر از 0 درجه سانتیگراد باشد، باید در اقدامات حفاظتی به خوبی عمل کند. در صورت نصب مستقیم سنسور در یک سوراخ از طریق استفاده از مغز فولادی،آن را باید در وسط رشته خانه ثابت شود.
