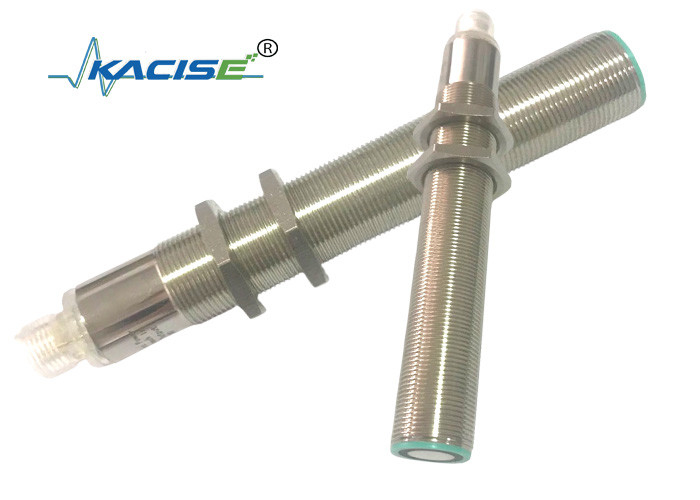

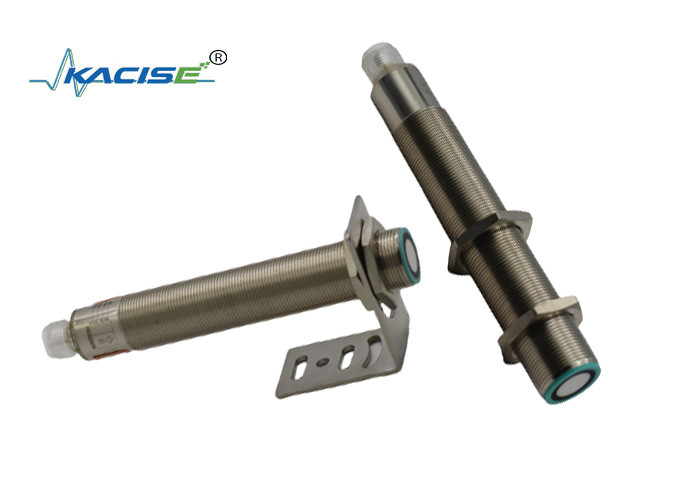

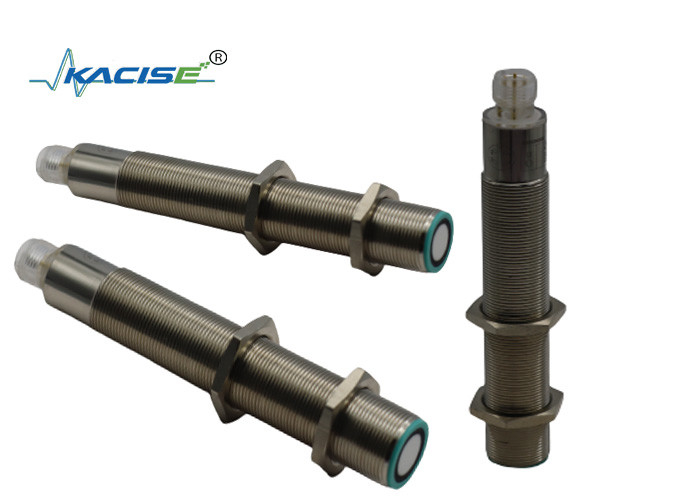

Name: Juice Processing Factory Small Range Liquid Tank Level Sensor RS485 Output
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: M18 KUS1000
Price: 1,000.00 USD
Availability: InStock

خونه > محصولات > اندازه گیری سطح مایعات >

Juice Processing Factory Small Range Liquid Tank Level Sensor RS485 Output

RS485 Liquid Tank Level Sensor,Juice Processing Factory Fluid Level Meter,Fluid Ultrasonic Distance Sensor

Juice Processing Factory Fluid Level Meter

Fluid Ultrasonic Distance Sensor

محل منبع:

چین

نام تجاری:

KACISE

گواهی:

Model Number:

M18 KUS1000

با ما تماس بگیرید

درخواست نقل قول

Juice Processing Factory Small Range Liquid Tank Level Sensor RS485 Output

جزئیات محصول

Product:

Ultrasonic Distance Sensor

Detection Range:

50mm~1000mm

Transducer Frequency:

40KHZ

Operating Voltage:

24VDC

Limit Working Voltage:

3.6VDC~30VDC

IP grade:

IP67

Output:

RS232/RS485

برجسته کردن:

RS485 Liquid Tank Level Sensor,Juice Processing Factory Fluid Level Meter,Fluid Ultrasonic Distance Sensor

Juice Processing Factory Fluid Level Meter

Fluid Ultrasonic Distance Sensor

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1PCS

جزئیات بسته بندی

هر واحد دارای جعبه جداگانه است و تمام جعبه ها در بسته های استاندارد یا درخواست مشتریان بسته بندی می

Delivery Time

5-8 work days

Payment Terms

T/T,Western Union,MoneyGram

قابلیت ارائه

1000 عدد/قطعه در هفته قابل مذاکره

محصولات مرتبط

ویدیو

فرستنده سطح ظرفیت مقاوم به خوردگی با خروجی NPN/PNP برای نظارت بر سطح در راکتورهای آزمایشگاهی استفاده می شود

بهترین قیمت رو بدست بیار

ویدیو

KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot

بهترین قیمت رو بدست بیار

ویدیو

0.1m~3m Capacitive Water Level Sensor High Performance And Wide Range

بهترین قیمت رو بدست بیار

1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86--17719566736

حالا تماس بگیرید

توضیحات محصول

سنسور سطح مخزن مایع با محدوده کوچک RS485

مشخصات محصول

ویژگی	ارزش
محصول	سنسور فاصله فوق صوتي
محدوده شناسایی	50mm ~ 1000mm
فرکانس گیرنده	40KHZ
ولتاژ کار	24VDC
ولتاژ کاری محدود	3.6VDC ~ 30VDC
درجه IP	IP67
تولید	RS232/RS485

RS485 سیگنال خروجی سنسور سطح مایع فوق صوتی

پارامترهای فنی

مشخصات عمومی

محدوده حسگر	100...1000 میلی متر
ناحیه غیرقابل استفاده	0...100 میلی متر
صفحه هدف استاندارد	100 میلی متر × 100 میلی متر
فرکانس گیرنده	حدود 220 کیلو هرتز
تاخیر در پاسخ	حدود 50 ms

شاخص ها/ ابزار عملیاتی

شاخص	معنی وضعیت
LED آبی	برق روشن
رنگ LED زرد	نشان دادن حالت سوئیچینگ (فلاش: هدف تابع برنامه شناسایی شد)
LED قرمز	به طور دائم قرمز: خطا فلش کردن: عملکرد برنامه، شیء شناسایی نشده

مشخصات الکتریکی

ولتاژ کار UB	15...30 ولت DC، موج 10%SS
جریان تغذیه بدون بار I0	≤ 45 mA

ورودی

نوع ورودی	1 ورودی آموزش
محدوده کار	A1: -UB...+1 V، A2: +6 V...+UB
مقاومت ورودی	> 4.7 kΩ
پالس برنامه TEACH-IN	≥ 1 s

تولید

نوع خروجی	1 خروجی سوئیچ E4، NPN NO/NC، قابل برنامه ریزی
جریان تشریحی نامی	200 mA، محافظت از مدار کوتاه / اضافه بار
تنظیمات پیش فرض	نقطه تغییر A1:70mm، نقطه تغییر A2: 800mm
افت ولتاژ	≤ 2.5 ولت
دقت تکرار	≤1٪
فرکانس سوئیچینگ f	≤ 13 هرتز
هیسترسیس محدوده H	2٪ از فاصله کار تنظیم شده
تاثیر درجه حرارت	±1.5% از مقدار کامل مقیاس

شرایط محیطی

دمای محیط	-25...70°C ((248...343K)
دمای ذخیره سازی	-40...85 درجه سانتیگراد ((233...358K)

مشخصات مکانیکی

ارتباط	کانکتور V1 ((M12×1) ، 4 پین
درجه حفاظت	IP67
مسکن های مادی	مس، نیکل شده
مبدل	مخلوط رزین اپوکسی/کوره شیشه ای توخالی؛ پلی اورتان فوم، پوشش PBT

ابعاد

تعریف رابط الکترونیکی و سیگنال ها

توضیحات عملکرد سنسور

سنسور فوق صوتی دارای خروجی سوئیچ با دو نقطه سوئیچ قابل آموزش است. این ها با اعمال ولتاژ تغذیه - UB یا + UB به ورودی TEACH-IN برای حداقل 1 ثانیه تنظیم می شوند.LED ها نشان می دهند که آیا سنسور هدف را در طول روش TEACH-IN تشخیص داده است..

نقاط سوئیچ را فقط می توان ظرف 5 دقیقه پس از روشن شدن تنظیم کرد. برای تغییر تنظیمات، سیستم باید دوباره راه اندازی شود.

روش های آموزش

حالت	روش
حالت پنجره TEACH-IN، عملکرد به طور معمول باز	1هدف رو به نقطه ي نزديکي سوئيچ قرار بده 2نقطه تعویض TEACH-IN A1 با - UB 3. هدف رو به نقطه ي دوري تبديل کن 4. نقطه تعویض TEACH-IN A2 با + UB
حالت پنجره TEACH-IN، عملکرد به طور معمول بسته	1. هدف رو به نقطه ي دوري تبديل کن 2نقطه تعویض TEACH-IN A2 با - UB 3هدف رو به نقطه ي نزديکي سوئيچ قرار بده 4. نقطه تغییر TEACH-IN A1 با + UB
نقطه سوئیچ TEACH-IN، عملکرد به طور معمول باز	1هدف رو به نقطه ي نزديکي سوئيچ قرار بده 2نقطه تعویض TEACH-IN A1 با - UB 3. سنسور را بپوشانید یا اشیا را بردارید 4. نقطه تعویض TEACH-IN A2 با + UB
نقطه سوئیچ TEACH-IN، عملکرد به طور معمول بسته	1. سنسور را بپوشانید یا اشیا را بردارید 2نقطه تعویض TEACH-IN A2 با - UB 3هدف رو به نقطه ي نزديکي سوئيچ قرار بده 4. نقطه تغییر TEACH-IN A1 با + UB

شاخص های صفحه نمایش LED

حالت کار	لامپ قرمز	ال ای دی زرد
نقطه تغییر TEACH-IN	خاموش	چشمک زدن
هيچ شيوه اي دريافت نشده	چشمک زدن	خاموش
موضوع نامشخص (TEACH-IN ناقص است)	در	خاموش
عملکرد عادی	خاموش	حالت تغییر
تقصیر	در	وضعیت قبلی

شرایط نصب

هنگام نصب سنسور در محیط های زیر 0 درجه سانتیگراد، باید اقدامات حفاظت کننده مناسب اجرا شود.سنسور باید در وسط رشته خانه نصب شود..
