Name: اندازه گیری فاصله سطح روغن 24 ولت
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUM-A
Price: 383.00 USD
Availability: InStock

خونه > محصولات > اندازه گیری سطح مایعات >

اندازه گیری فاصله سطح روغن 24 ولت

RS485 Ultrasonic Liquid Level Gauge,24V Oil Level Gauge,Integrated Ultrasonic Level Meter

24V Oil Level Gauge

Integrated Ultrasonic Level Meter

Place of Origin:

CHINA

نام تجاری:

KACISE

گواهی:

Model Number:

KUM-A

سند:

KUM intelligent ultrasonic ....2.pdf

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

نوع محصول:

یکپارچه

منبع برق:

24 VDC اختیاری: 220 ولت AC + 15٪ 50 هرتز

نمایش دادن:

نمایشگر LED انگلیسی

پروب کابل:

نه

خروجی دیجیتال:

RS485

قطعنامه:

3 میلی متر یا 0.1٪

نام محصول:

اندازه گیری سطح سنسور سطح سنسور غیر تماسی دیجیتال یکپارچه سطح سنسور اولتراسونیک مورد استفاده در پروژ

درخواست دادن:

جامد مایع

برجسته کردن:

RS485 Ultrasonic Liquid Level Gauge,24V Oil Level Gauge,Integrated Ultrasonic Level Meter

24V Oil Level Gauge

Integrated Ultrasonic Level Meter

شرایط پرداخت و حمل و نقل

Minimum Order Quantity

1PCS

قیمت

USD157 to USD610 per pc

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8 work days

Payment Terms

T/T, Western Union, MoneyGram

Supply Ability

1000 Piece/Pieces per Week negotiable

محصولات مرتبط

ویدیو

کنترل کننده نمایش سری KDI که از ارتباطات چند ماشین پشتیبانی می کند

بهترین قیمت رو بدست بیار

ویدیو

کنترل کننده نمایش سری KDI با رابط باز تنظیم پارامترهای داخلی دقت بالا و وضوح 0.1

بهترین قیمت رو بدست بیار

ویدیو

کنترل کننده نمایش اندازه گیری سری KDI با سوئیچینگ ورودی چند شاخص و جبران دمای دقیق

بهترین قیمت رو بدست بیار

ویدیو

کنترل کننده نمایش ستون نور سری KDI با اندازه گیری دیجیتال و آنالوگ

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86--17719566736

حالا تماس بگیرید

توضیحات محصول

اندازه گیری فاصله سطح روغن 24 ولت

توجه: اطلاعات محدوده بسیار مهم است

اندازه گيري فوق صوتي مایع RS485 به عنوان اوج نوآوری فن آوری است. با عملکرد بهینه در 24 ولت، در اندازه گیری دقیق فاصله سطح روغن برجسته است.با استفاده از پروتکل ارتباطات RS485، انتقال داده ها و ادغام یکپارچه را ساده می کند. خواندن قابل اعتماد و دقیق آن برای صنایع درگیر در جنبه های حیاتی ذخیره سازی و مدیریت نفت ضروری است.تضمین عملکرد بدون مشکل و افزایش بهره وری.

مشخصات فنی:

بدون تماس، می تواند در کاربردهای مختلف استفاده شود؛
انواع مختلفی از سونوگ ها برای پاسخگویی به الزامات برنامه های کاربردی مختلف در دسترس هستند.
دقت بالا: 0.5٪، 1٪
صفحه نمایش ال ای دی انگلیسی

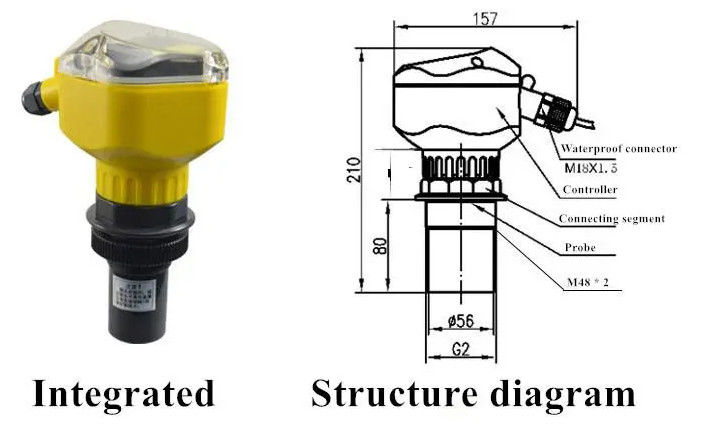

ساختار:

اندازه گیری فاصله سطح روغن 24 ولت 0

مشخصات فنی:

پارامتر	نوع کامپکت	تقسیم نوع
محدوده	5 متر، 10 متر، 15 متر، 20 متر، 30 متر، 40 متر، 50 متر، 60 متر	5 متر، 10 متر، 15 متر، 20 متر، 30 متر، 40 متر، 50 متر، 60 متر
دقت	0.5 تا 1 درصد
قطعنامه	3mm یا 0.1% ((بزرگ تر موثر است)
نمايش	ال سی دی انگلیسی	ال سی دی انگلیسی
خروجی آنالوگ	بار 4 سیم 420mA/510Ω بار 2 سیم 420mA/250Ω	بار 4×20mA/510Ω
خروجی رله	2 راه AC 250V/5A یا DC 30V/5A، قابل برنامه ریزی ((اختیاری)	2 یا 4 راه AC 250V / (NO:10A,NC:6A) یا DC 24V / 10A، قابل برنامه ریزی (اختیاری)
منبع برق	24VDC (پیش فرض) 220 ولت AC+۱۵%@۵۰ هرتز 12VDC باتری	24VDC 120mA (پیش فرض) 220 ولت AC+۱۵%@۵۰ هرتز 12VDC باتری
دمای محیط	دستگاه نمایش: 20°C+60°C مبدل: 20°C+80°C	ابزار نمایش -20 ̊+60°C مبدل: 20°C+80°C
ارتباطات	RS485، RS232 (اختیاری)
Pروتوکول	Modbus-RTU
حفاظت	ابزار نمایش IP66،مصنوع IP68
کابل پردازنده	نه	پیش فرض 10 متر حداکثر 100 متر می تواند سفارش داده شود (وقتی بدون تداخل الکترومغناطیسی)
نصب پردازنده	با توجه به محدوده و پردازنده	با توجه به محدوده و پردازنده
مصرف برق	قدرت خاص نوع تقسیم به شرح زیر است: با تنها خروجی mA، 1.5W/24V (استانداردی) است. با تنها خروجی RS485، 0.9W/24V (اختیاری) است؛ با هر دو خروجی RS485 و mA، 1.6W/24V (اختیاری) است. اضافه کردن دو رله، قدرت با 0.8W/24V افزایش می یابد (اختیاری) ؛ قدرت 220VAC نوع تقسیم 5W/220VAC است. قدرت خاص ابزار چهار سیم کوچک به شرح زیر است: با تنها خروجی mA، 1W/24V (استانداردی) است. با تنها خروجی RS485، 0.6W/24V (اختیاری) است؛ با هر دو خروجی RS485 و mA، 1.1W/24V (اختیاری) است؛ اضافه کردن دو رله، قدرت با 1W/24V افزایش می یابد (اختیاری) ؛ قدرت ابزار چهار سیم کمکت 220VAC 5W/220VAC است. قدرت خروجی ابزار دو سیم فشرده 24 ولت و مقدار جریان خروجی ابزار مرتبط هستند: (4mA/0.096W-20mA/0.48W)

انتخاب مدل:

KUM-A
	محدوده اندازه گیری
	A	5 متر
	ب	10 متر
	C	15 متري
	D	20 متري
	E	30 متر
	F	۴۰ متری
	G	پنجاه متر
	H	60 متري
		سیگنال خروجی
		A	4 تا 20mA
			دقت
			0.5	0.5 درصد
			1.0	۱٪
				منبع برق
				A	24Vdc
				ب	11 ~ 30Vdc
					نوع سنجه
					A	PVDF
					ب	آلیاژ آلومینیوم
					C	ABS
					D	فولاد ضد زنگ 316L
					E	تفلون
					F	آلیاژ تیتانیم

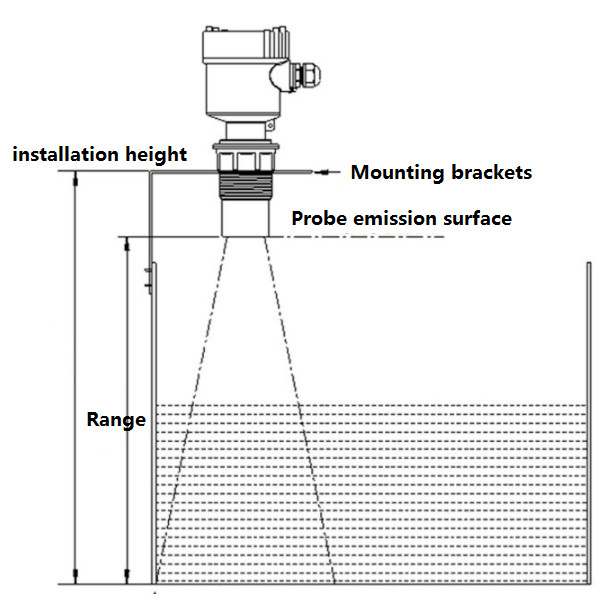

کاربردها و نصبات:

اندازه گیری فاصله
اندازه گیری عمق

اندازه گیری فاصله سطح روغن 24 ولت 1

اندازه گیری فاصله سطح روغن 24 ولت 2

اندازه گیری فاصله سطح روغن 24 ولت 3

مشکلات و راه حل های رایج راهنمایی در طول نصب

توصیف خطای	علت انتشار	راه حل
شمارنده نمایش داده نمی شود، کار نمی کند	منبع برق اشتباهی سیم کشی اشتباه	بررسی کنید که آیا منبع برق DC24v درست است بررسی کنید که آیا سیم کشی درست است
ابزار نمایش دارد، کار نمی کند	1. اندازه گیری سطح با سطح مایع یا سطح مواد هماهنگ نیست 2. سطح مايع به شدت نوسان ميکنه 3سطح مواد به شدت ناهموار است 4سطح مایع دارای یک لایه فوم ضخیم تر است. 5بعد از تخلیه مایع و تخلیه مواد، کف ظرف هموار نیست. 6خارج از محدوده اندازه گیری	1. جهت تراز سطح سنج را تنظیم کنید، و از سطح آب برای کالیبراسیون و اضافه کردن یک لوله پلاستیکی به ظرف استفاده کنید 2. از یک سطح سنج با محدوده بزرگتر استفاده کنید 3استفاده از یک سطح سنج با محدوده بزرگتر یا روش های اندازه گیری دیگر 4. به طور طبیعی پس از اضافه کردن مایع یا مواد به کار خود ادامه دهید 5. از یک سطح سنج با محدوده بزرگتر استفاده کنید
نمایشگر ابزار ناپایدار است یا مقدار اندازه گیری انحراف زیادی دارد	1سطح مواد وارد نقطه کور می شه 2. مقدار اندازه گیری فاصله بزرگتر از ارتفاع نصب است 3يه مزاحمت الکترومغناطيسي قوي وجود داره 4اشیا که امواج صوتی را مسدود می کنند 5. یک فلج فلزی در سطح متر آماده شده است 6سطح یا طرف فرستنده ی سُند در تماس با فلز است.	1. ارتفاع سطح متر یا جلوگیری از سطح بیش از حد بالا است 2. ارتفاع نصب را به مقدار صحیح تغییر دهید 3ابزار باید به زمین متصل شود و سطح سنج را محافظت کند. 4. تغییر موقعیت نصب و یا اضافه کردن لوله های پلاستیکی 5به فلنج هاي پلاستيکي تغيير بده 6. از بادکنک لاستیکی برای جدا کردن از فلز استفاده کنید

برای مخزن با پورت نصب یا سُند قرار داده شده در لوله گرد، طول اتصال فلنج مخزن 4 متر، 6 متر و 8 متر باید کمتر از 400 میلی متر باشد.و طول مخزن 12 متری سطح باید کمتر از 400 میلی متر باشد.
150mm، 15m، 20m، 30m سطح سنسورها باید از پورت نصب برجسته.
