Name: OEM Kacise 80GHz Compact Radar Level Transmitter KLD804 60m Radar Level Sensor
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD804
Price: 530.00 USD
Availability: InStock

خونه > محصولات > اندازه گیری سطح مایعات >

OEM Kacise 80GHz Compact Radar Level Transmitter KLD804 60m Radar Level Sensor

60m Compact Radar Level Transmitter,PTFE Fluid Radar Level Sensor,80GHz Water Level Transmitter

PTFE Fluid Radar Level Sensor

80GHz Water Level Transmitter

Place of Origin:

CHINA

نام تجاری:

KACISE

گواهی:

Model Number:

KLD804

سند:

KLD800 Series Radar Level S...v1.pdf

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

فرکانس:

80 گیگاهرتز

خروجی:

چهار سیم 4...20mA/ RS485 Modbus

ضد انفجار:

Exia IIC T6 Ga/Exd Ia IIC T6 Gb

حفاظت:

IP67

محدوده:

0.1 متر تا 100 متر

متوسط:

مایع خورنده قوی، بخار، فوم

فشار فرآیند:

-0.1-1.0MPa

منبع برق:

دو سیم /DC24V چهار سیم /DC12~24V چهار سیم /AC220V

برجسته کردن:

60m Compact Radar Level Transmitter,PTFE Fluid Radar Level Sensor,80GHz Water Level Transmitter

PTFE Fluid Radar Level Sensor

80GHz Water Level Transmitter

شرایط پرداخت و حمل و نقل

Minimum Order Quantity

1PCS

قیمت

230-830

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8 work days

Payment Terms

L/C, D/A, D/P, T/T, Western Union, MoneyGram， Paypal

Supply Ability

1000 Piece/Pieces per Week negotiable

محصولات مرتبط

ویدیو

کنترل کننده نمایش سری KDI که از ارتباطات چند ماشین پشتیبانی می کند

بهترین قیمت رو بدست بیار

ویدیو

کنترل کننده نمایش سری KDI با رابط باز تنظیم پارامترهای داخلی دقت بالا و وضوح 0.1

بهترین قیمت رو بدست بیار

ویدیو

کنترل کننده نمایش اندازه گیری سری KDI با سوئیچینگ ورودی چند شاخص و جبران دمای دقیق

بهترین قیمت رو بدست بیار

ویدیو

کنترل کننده نمایش ستون نور سری KDI با اندازه گیری دیجیتال و آنالوگ

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86--17719566736

حالا تماس بگیرید

توضیحات محصول

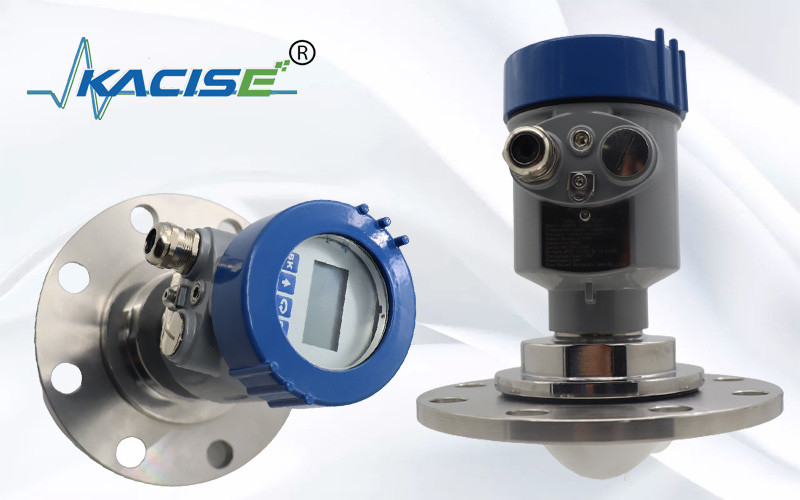

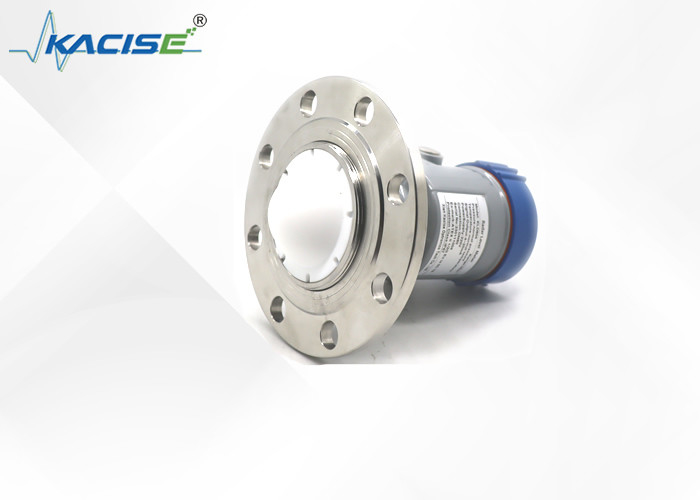

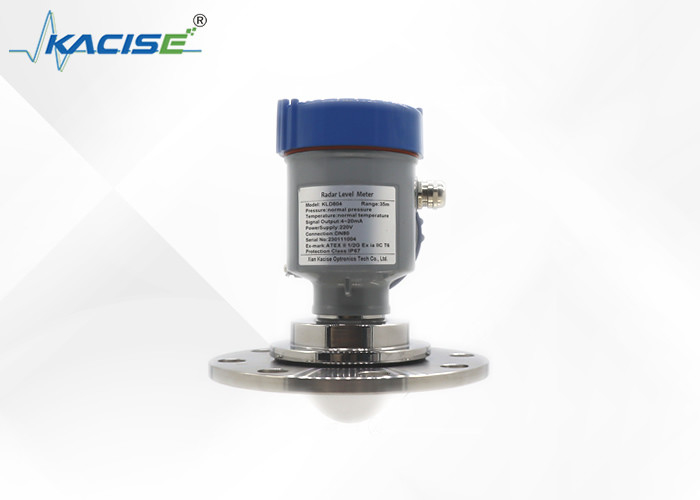

فرستنده سطح رادار کامپکت 80GHz KLD804 سنسور سطح رادار 60m
فرستنده سطح رادار کامپکت OEM Kacise 80GHz KLD804 یک دستگاه قابل توجه است. این دستگاه به عنوان سنسور سطح رادار 60 متر عمل می کند. با فرکانس 80GHz ، دقت بالایی در تشخیص سطح را ارائه می دهد.طراحی فشرده اجازه می دهد تا نصب و ادغام آسانبرای استفاده صنعتی ایده آل است، اندازه گیری قابل اعتماد و دقیق مواد مختلف را تضمین می کند.
1ابعاد محصول

2اصول کار
آنتن رادار پالس مایکروویو باریک را منتقل می کند که وقتی به سطح محیط مورد آزمایش می رسد بازتاب می شود و سپس دوباره توسط سیستم آنتن دریافت می شود.سیگنال ها به مدار الکتریکی منتقل می شوند و سپس به سیگنال های سطح تبدیل می شوند.از آنجا که سرعت انتقال مایکروویو بسیار سریع است، زمان مورد نیاز برای انتقال مایکروویو به سطح رسانه آزمایش شده و سپس منعکس شده تقریبا صفر است.

3مشخصات فنی
رادار امواج میلی متری، دقت اندازه گیری می تواند تا ±2mm برسد و حداقل منطقه کور اندازه گیری 0.05m است.
اندازه آنتن کوچکتر، اندازه گیری شرایط کار بیشتری را برآورده می کند.
- انواع مختلف آنتن های لنز، زاویه های پرتاب کوچکتر، انرژی متمرکز تر، سیگنال های بازگشت قوی تر و قابلیت اطمینان بالاتر از سایر محصولات رادار در شرایط صنعتی و معدن یکسان.
✓ نفوذ قوی تری دارد و می تواند به طور معمول در مورد چسبندگی و تهویه استفاده شود.
دامنه سیگنال پویا بزرگتر است و اندازه گیری رسانه های ثابت دی الکتریک پایین پایدارتر است.
حالت اندازه گیری چندگانه، پاسخ رادار در حالت اندازه گیری سریع
4مشخصات فنی و انتخاب مدل

مدل	KLD804
متوسط	مایع، بخار، فوم خوردنی قوی
محدوده اندازه گیری	0.1m~10/20/30/60/100m
اتصال فرآیند	فلنج ≥ DN50
دمای فرآیند	-40 ≈ 130°C
فشار فرآیند	-0.1 ≈1.0MPa
اندازه آنتن	آنتن لنز 76 میلی متری
مواد آنتن	PTFE
دقت	±1mm
کلاس حفاظت	P67
فرکانس مرکزی	۸۰ گیگاهرتز
زاویه پرتاب	2°
منبع برق	دو سیم / DC24V / چهار سیم / DC12 ~ 24V / چهار سیم / AC220V
قفس	آلومینیوم/ پلاستیک/ فولاد ضد زنگ
خروجی سیگنال	دو سیم / 4...20mA / پروتکل HART چهار سیم / 4...20mA / RS485 Modbus

5الزامات نصب
هنگام نصب ابزار، از نصب آن در بالای ورودی مواد اجتناب کنید و سعی کنید از اشیاء مختلف که بر سیگنال تأثیر می گذارند مانند چرخش بادکنک و غیره اجتناب کنید.
OEM Kacise 80GHz Compact Radar Level Transmitter KLD804 60m Radar Level Sensor 2

6. اتصال برق
منبع برق
(4×20) mA/HART ((۲ سیم)
منبع برق و سیگنال جریان خروجی یک کابل دو هسته ای محافظت شده را به اشتراک می گذارند. لطفاً به داده های فنی برای محدوده ولتاژ تغذیه خاص مراجعه کنید.

(4 ′′ 20) mA ((۴ سیم/6 سیم)
منبع برق باید به صورت جداگانه تامین شود.و یک کابل محافظت شده چهار هسته ای برای منبع تغذیه و سیگنال فعلی استفاده می شود (سیگنال فعلی و رابط RS485 می تواند در همان زمان خروجی شود، و یک کابل محافظت شده شش هسته ای برای خروجی همزمان مورد نیاز است).

RS485/Modbus
منبع تغذیه باید به طور جداگانه تغذیه شود و یک کابل محافظت شده چهار هسته ای برای منبع تغذیه و سیگنال دیجیتال استفاده می شود.,و یک کابل محافظ شش هسته ای برای خروجی همزمان مورد نیاز است).

7. ارتباط

8راهنمای ایمنی
لطفاً از مقررات نصب برق محلی پیروی کنید!تمام عملیات بر روی اجزای الکتریکی ابزار باید توسط حرفه ای که آموزش رسمی دریافت کرده اند انجام شود.لطفاً برچسب نام دستگاه را بررسی کنید تا مطمئن شوید مشخصات محصول با نیازهای شما مطابقت دارد.لطفاً اطمینان حاصل کنید که ولتاژ منبع برق با الزامات موجود بر روی لوح نام دستگاه مطابقت دارد..
9درجه حفاظت
این ابزار به طور کامل با الزامات کلاس حفاظت IP66/67 مطابقت دارد، لطفا از آبپاشی سر مهر و موم کابل اطمینان حاصل کنید.

چگونه اطمینان حاصل شود که نصب با الزامات IP67 مطابقت دارد:
مطمئن شوید که سر مهر و موم آسیب ندیده است.
مطمئن شو که کابل خراب نشده
لطفا مطمئن شوید که کابل های مورد استفاده با الزامات مقررات اتصال الکتریکی مطابقت دارند.
قبل از ورود به رابط الکتریکی، کابل را به پایین خم کنید تا اطمینان حاصل شود که آب به داخل خانه جریان نمی یابد، ببینید 1
لطفاً غده کابل را محکم کنید، ببینید 2
لطفا رابط الکتریکی استفاده نشده را با یک پلگ کور وصل کنید، ببینید 3
10خطي بودن حسگر
زاویه پرتو
زاویه پرتو زاویه پرتو است که در آن تراکم انرژی امواج رادار به نیمی از حداکثر ارزش آن (3dB عرض) می رسد.مایکروویو سیگنال هایی را خارج از محدوده اشعه تولید می کند و می تواند توسط اجسام مزاحم منعکس شود.

قطر آنتن لنز

Φ32mm

لنز آنتن

Φ42mm

لنز آنتن

Φ76mm

لنز آنتن

Φ74.7mm

لنز آنتن با پاکسازی هوا

زاویه پرتو

7°

6°

3°

هرچه اندازه آنتن بزرگتر و زاویه پرتو α کوچکتر باشد، اکوهای تداخل کمتر تولید می شوند.
برای اندازه گیری دقیق تر، از نصب هر گونه دستگاه داخلی (مانند سوئیچ های مرزی، سنسورهای دمایی، پایه ها، حلقه های خلاء، کویل های گرمایش، بازها و غیره) اجتناب کنید.) در محدوده اشعه سیگنال.
