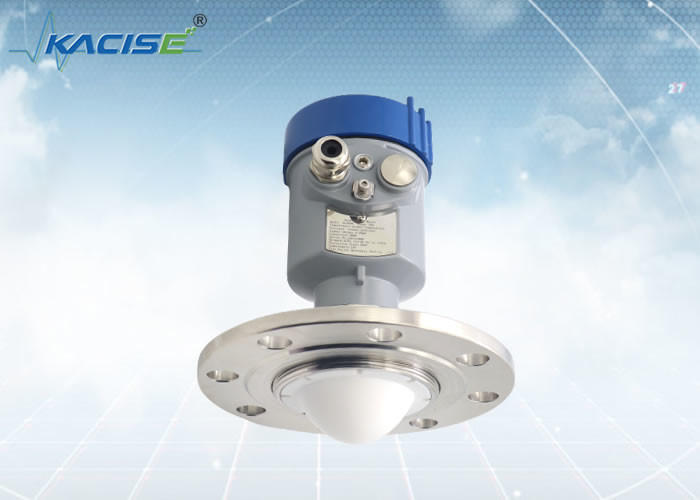

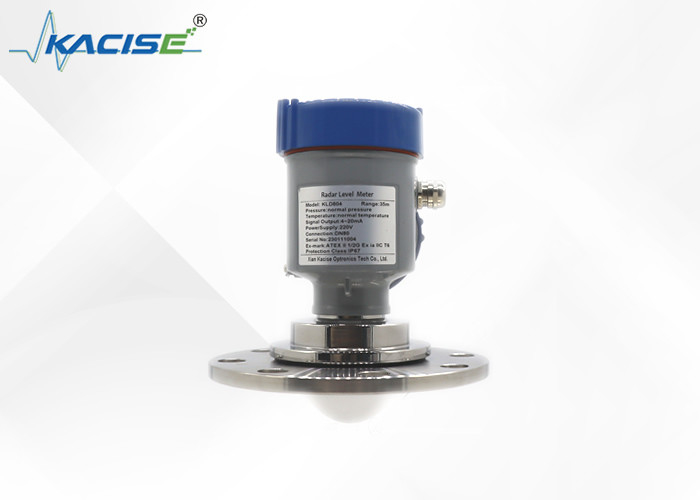

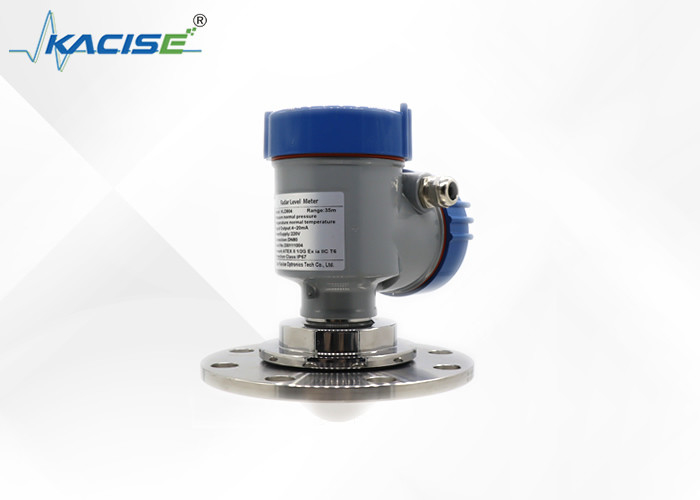

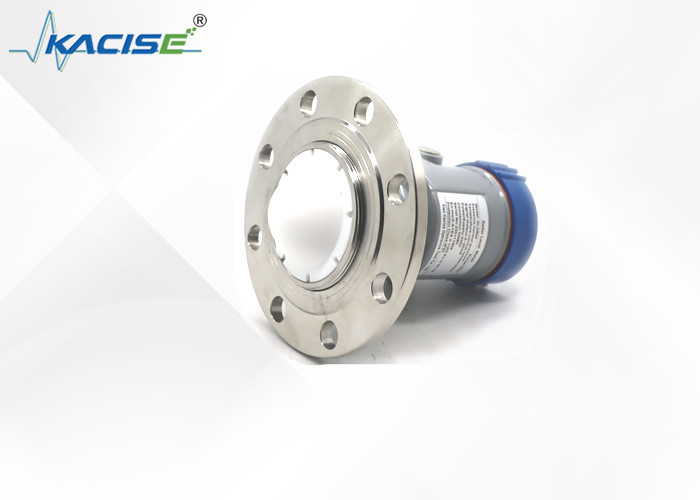

KLD804 80ghz رادار سطح مایع فرستنده مخزن آب خیس رادار سنسور سطح مایع

KLD804 80ghz رادار سطح مایع فرستنده مخزن آب خیس رادار سنسور سطح مایع

مقدمه

فرستنده سطح مایع رادار KLD804 80GHz یک دستگاه بسیار کارآمد است. این دستگاه به طور خاص برای مخازن ذخیره سازی مواد خمیر طراحی شده است و به عنوان یک سنسور سطح مایع رادار عالی عمل می کند.کار با یک منبع برق 15 - 28VDC، از تکنولوژی رادار 80GHz برای اندازه گیری دقیق سطوح مایع استفاده می کند و داده های دقیق و قابل اعتماد را برای عملیات صنعتی فراهم می کند.

ویژگی

شرایط کاری در محل کار

دستگاه مورد آزمایش یک تبخیرگر تصفیه شده است که محتوای آب را در محیط تبخیر می کند تا اتانول با خلوص بالاتر، تکثیر چند لایه و فوم 5-6 سانتی متری را به دست آورد.
ملاحظات: ابزار سطح مایع که قبلاً استفاده شده است یک فرستنده فشار فرقی دو فلنج است و اثر اندازه گیری رضایت بخش نیست.

فرآیند اندازه گیری
این یک بهبود از طرح اندازه گیری است. از آنجا که پورت نصب راکتور محدود است و پورت نصب شیب دار و نه عمودی است،اندازه گیری سطح رادار باید عمودی در بالای آن نصب شود تا به بهترین نتایج اندازه گیری برسد.در نصب اولیه، اگر چه آن را به صورت قطری نصب شده است، 80G FM رادار سطح سنج دارای یک زاویه پرتاب نسبتا کوچک است، و سیگنال تحت تاثیر تیغه تکان دهنده نیست.بعد از عیب یابی، سطح را می توان اندازه گیری کرد.

ابعاد محفظه

واحد در میلی متر:

روش نصب

نصب فلنج

در صورت استفاده از نصب فلنج، حداقل فاصله بین ابزار و دیواره مخزن باید 200 میلی متر باشد.

• سطح داده
• مرکز ظرف یا محور تقارن

دستگاه بلند کردن

یادداشت: لطفاً در طول نصب از لرزش، تداخل الکترومغناطیسی قوی و بارگیری اجتناب کنید.

روش اشتباه تنظیم:
1کالیبراسیون آنلاین: تجهیزات فرآیند در محل نیاز به متوقف کردن تولید دارند.
2کالیبراسیون نقطه مرجع: تنظیم مقیاس کامل
3کالیبراسیون کامپیوتری بالا: مقاومت 250Ω، تبدیل کننده Hart، رابط USB مورد نیاز است.

نتایج اندازه گیری و تحلیل
پس از آزمایش در محل، فرستنده سطح رادار 80Ghz DCRD1000B4 با موفقیت برای اندازه گیری سطح محلول اتانول در تبخیرگر استفاده شد.که از اثر بخار عبور می کند.، فوم و مخلوط کردن در اندازه گیری و به دست آوردن یک اثر اندازه گیری رضایت بخش برای کاربران.

شرکت شیان کاسیس آپترونیک تک، لمیتد خود را یک ارائه دهنده راه حل و تولید کننده می داند. ما حداکثر انعطاف پذیری و یک پیشنهاد بهینه سازی هزینه برای مشتریان OEM خود را ارائه می دهیم.

چه چیزی می تونیم ارائه بدیم:
این طیف شامل نسخه / رنگ پوسته سفارشی ، نوع رشته ((G-Thread / NPT Thread)) ، نرم افزار سفارشی ، چاپ ، دستورالعمل و کاتالوگ است.ماژول رادار مطمئناً در دسترس است.
