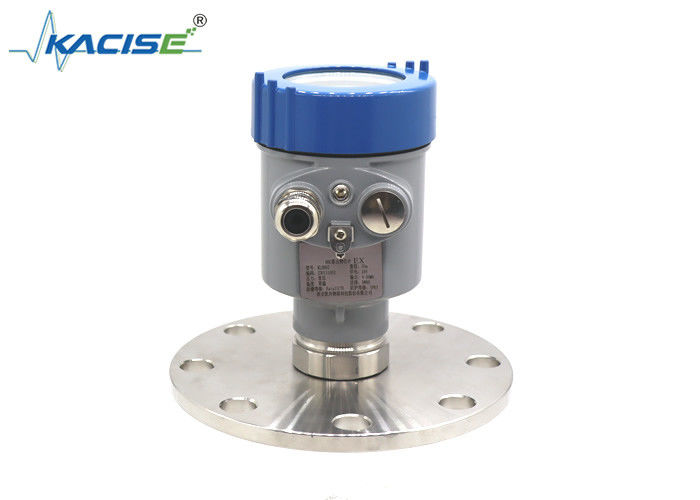

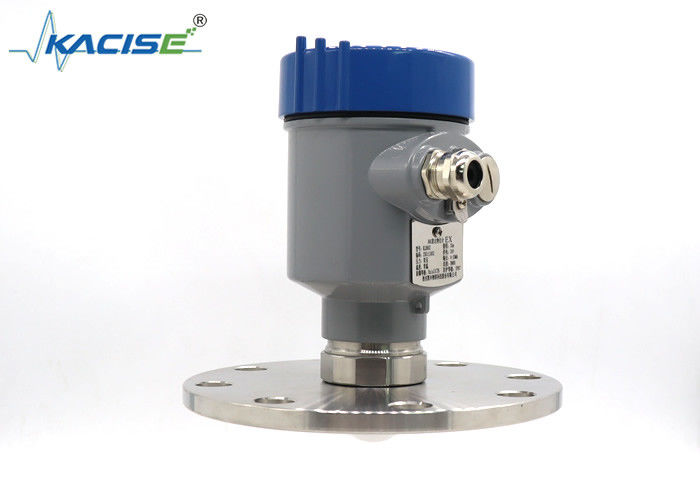

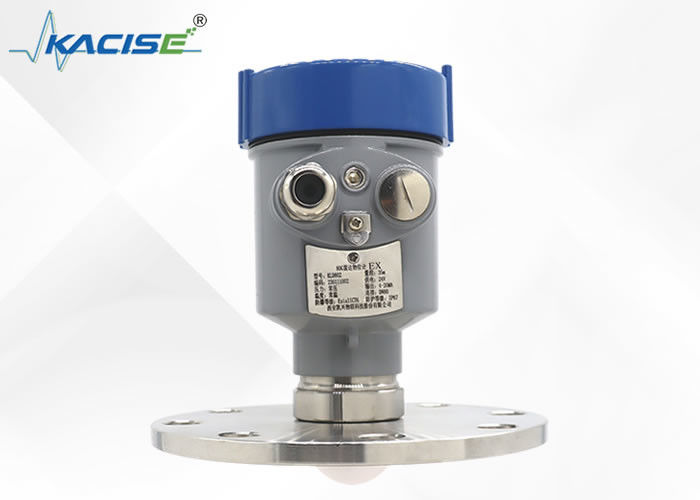

KLD802 سنسور سطح رادار با لنز PTFE بدون تماس آنتن 80GHz فرکانس مرکزی و دقت ±2mm برای اندازه گیری مداوم

سنسور سطح رادار KLD802 یک دستگاه بسیار پیشرفته است. دارای یک آنتن لنز PTFE غیر تماسی است که یک جزء کلیدی برای عملکرد فوق العاده آن است. این طراحی آنتن امکان اندازه گیری مداوم سطح را بدون نیاز به تماس فیزیکی با ماده اندازه گیری می کند. مخصوصاً برای طیف وسیعی از کاربردها که دقت و قابلیت اطمینان ضروری است مناسب است. این حسگر از فناوری رادار برای انتشار امواج الکترومغناطیسی استفاده می‌کند و سپس سیگنال‌های منعکس‌شده را برای تعیین دقیق سطح مایعات یا جامدات تجزیه و تحلیل می‌کند. با ساخت بادوام و قابلیت های اندازه گیری دقیق، می تواند به طور موثر در محیط های صنعتی مختلف عمل کند و داده های سطح دقیق و در زمان واقعی را برای کنترل کارآمد فرآیند و مدیریت موجودی ارائه دهد.

• اندازه گیری بدون تماس
  اندازه گیری تحت تأثیر تغییرات در خواص محیط یا شرایط فرآیند، مانند دما، فشار یا شدت گرد و غبار قرار نمی گیرد. تنظیم تنظیمات آسان است، نیاز به پر کردن و خالی کردن ظروف را از بین می برد، در زمان راه اندازی ابزار صرفه جویی می کند و دستگاه را عملاً بدون نیاز به تعمیر و نگهداری می کند.
• محدوده اندازه گیری بزرگ و ناحیه کور کوچک
  محدوده اندازه گیری 0.1 ~ 120 متر است که اساساً الزامات اندازه گیری شرایط کار در محل را برآورده می کند.
• اندازه آنتن کوچک، زاویه پرتو کوچک است و توانایی فوکوس قوی است
  برای نصب رادار در محل مناسب است. توانایی ضد تداخل قوی تری برای محیط داخل تانک دارد. به عنوان مثال، کویل های همزن، گرمایش، بافل و غیره در مخزن وجود دارد یا اثر اندازه گیری در لوله مستقیم هنوز خوب است.
• دقت بالا
  دقت می تواند به ± 2 میلی متر برسد، که می تواند به طور کامل الزامات دقت شرایط کار میدانی غیر اندازه گیری را برآورده کند.
• طول موج سیگنال کوتاه است
  برای اندازه گیری سطح پودر، ذرات و غیره بهتر است.

واحد بر حسب میلی متر:

نصب فلنج

هنگام استفاده از نصب فلنج، حداقل فاصله بین ابزار و دیواره مخزن باید 200 میلی متر باشد.

① صفحه مبنا
② مرکز عروق یا محور تقارن

نصب بالابر

سنسورهای سطح رادار می توانند مایعات، دوغاب و جامدات را اندازه گیری کنند. سنسورهای سطح رادار دارای مقاومت فشار و دما هستند و در حین اندازه گیری تحت تأثیر محیط اندازه گیری قرار نمی گیرند و دقت اندازه گیری بالایی دارند. از نظر نصب، اگر بتوان از آن به درستی استفاده و نصب کرد، اثر اندازه گیری خوبی خواهد داشت و داده های دقیق را تضمین می کند.

برای نصب سنسور سطح راداری باید به دو نکته توجه کنیم:
یکی اطمینان از سطح مواد برخورد عمودی پس از هدف گیری در سطح مواد مورد نظر، و دیگری جلوگیری از پژواک کاذب است. بنابراین هنگام نصب، پیشنهاد می کنیم:

1. سطح سنج رادار باید حداقل 20 سانتی متر دورتر از دیواره کانتینر نصب شود، ترجیحاً حدود 1/6 قطر کانتینر. سطح سنج رادار را بالای لوله ورودی آب و در مرکز کانتینر نصب نکنید، در غیر این صورت پژواک های کاذب زیادی وجود خواهد داشت که در دریافت سیگنال عادی اختلال ایجاد می کند.
2. اگر سطح سنج رادار به دلیل قطر نسبتاً کم کانتینر یا دلایل دیگر نتواند فاصله مناسبی را از دیواره کانتینر حفظ کند، پژواک کاذب روی دیواره کانتینر و سطح سنج رادار در صورت کم بودن فاصله ظاهر می شود، بنابراین اشکال زدایی برای جلوگیری از بروز خطا در آینده ضروری است.
3. اگر محفظه نصب مقعر یا مخروطی است، باید به نصب توجه کنید. هنگام استفاده از آن، پرتو رادار سطح سنج رادار به پایین ترین نقطه کف مخزن می رسد. اگر سطح مایع کمتر از این نقطه باشد، نمی توان آن را اندازه گیری کرد. هدف از تنظیم پایین ترین نقطه اطمینان از صحت داده های اندازه گیری است.
