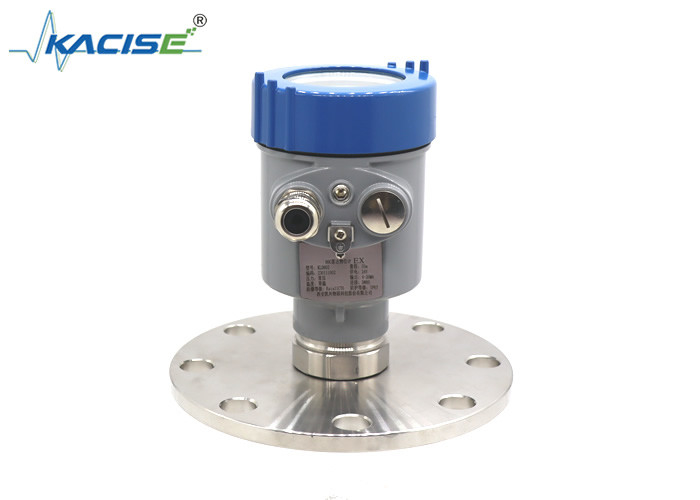

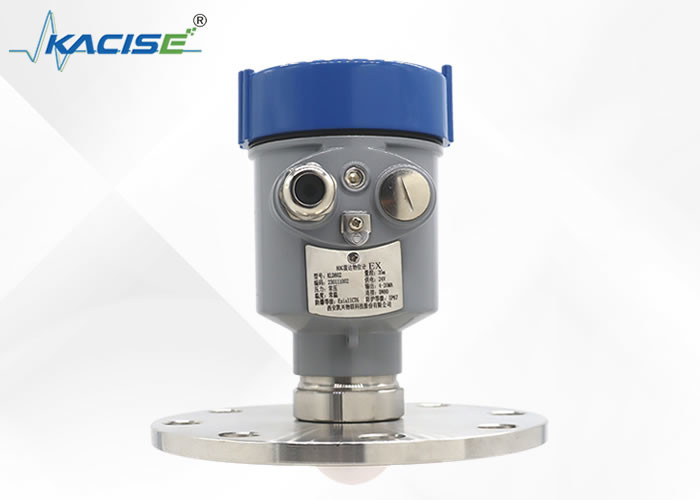

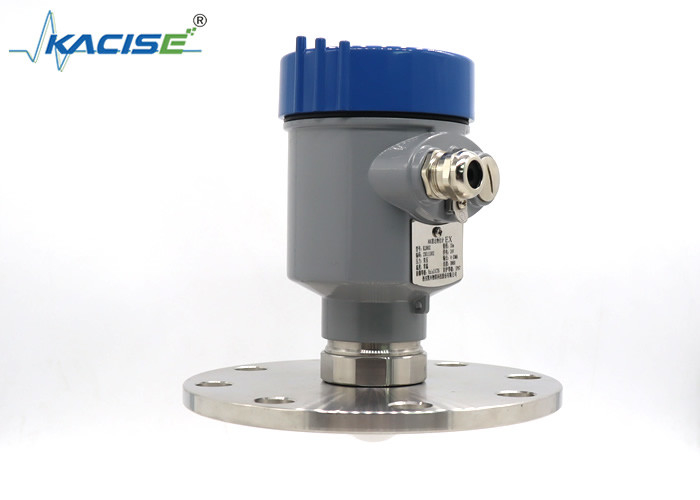

KLD802 Radar Level Sensor With Non Contact PTFE Lens Antenna For Continuous Level Measurement

KLD802 سنسور سطح رادار با آنتن لنز PTFE بدون تماس برای اندازه گیری مستمر سطح

مقدمه

سنسور سطح رادار KLD802 یک دستگاه بسیار پیشرفته است. آن دارای یک آنتن لنز PTFE بدون تماس است که یک جزء کلیدی برای عملکرد برجسته آن است.این طراحی آنتن اجازه می دهد تا اندازه گیری مستمر سطح بدون نیاز به تماس فیزیکی با ماده اندازه گیریآن را به ویژه مناسب برای طیف گسترده ای از برنامه های کاربردی که در آن دقت و قابلیت اطمینان ضروری است.این سنسور از تکنولوژی رادار برای انتشار امواج الکترومغناطیسی استفاده می کند و سپس سیگنال های منعکس شده را تجزیه و تحلیل می کند تا سطح مایعات یا مواد جامد را با دقت تعیین کندبا ساخت با دوام و قابلیت اندازه گیری دقیق، می تواند به طور موثر در محیط های صنعتی مختلف کار کند.ارائه داده های دقیق و در زمان واقعی برای کنترل کارآمد فرآیند و مدیریت موجودی.

ویژگی

1اندازه گیری بدون تماس
اندازه گیری تحت تاثیر تغییرات در خواص محیط یا شرایط فرآیند مانند دمای، فشار یا شدت گرد و غبار قرار نخواهد گرفت. تنظیم تنظیمات آسان است،از بین بردن نیاز به پر کردن و تخلیه ظروف، صرفه جویی در زمان هنگام راه اندازی ابزار و ساخت ابزار تقریبا بدون تعمیر و نگهداری.

2محدوده اندازه گیری بزرگ و منطقه کور کوچک
محدوده اندازه گیری 0.1 ~ 120m است که اساساً نیازهای اندازه گیری شرایط کار در محل را برآورده می کند.

3. اندازه آنتن کوچک است، زاویه پرتو کوچک است، و توانایی تمرکز قوی است
این دستگاه برای نصب رادار در محل مناسب است. این قابلیت ضد تداخل قوی تری برای محیط داخل مخزن دارد. به عنوان مثال، جوشاندن، کویل های گرمایش، بازها و غیره وجود دارد.در مخزن یا اثر اندازه گیری در لوله مستقیم هنوز هم خوب است.

4دقت بالا
دقت می تواند به ±2mm برسد، که می تواند به طور کامل نیازهای دقت شرایط کار غیر سنجش را برآورده کند.

5طول موج سيگنال کوتاهه
برای اندازه گیری سطح پودر، ذرات و غیره بهتر است.


ابعاد محصول
واحد در میلی متر:




روش نصب
نصب فلنج
در صورت استفاده از نصب فلنج، حداقل فاصله بین ابزار و مخزن
ديوار بايد 200ميلي متر باشه
1 سطح داده
2 مرکز ظرف یا محور تقارن


دستگاه بلند کردن


حسگرهای سطح رادار می توانند مایعات، مواد خمیر و مواد جامد را اندازه گیری کنند. حسگرهای سطح رادار دارای مقاومت فشار و درجه حرارت هستند و در طول اندازه گیری تحت تأثیر محیط اندازه گیری قرار نمی گیرند.و دقت اندازه گیری بالایی دارداز نظر نصب، اگر بتواند به درستی استفاده و نصب شود، اثر اندازه گیری خوبی خواهد داشت و داده های دقیق را تضمین می کند.
برای نصب سنسور سطح رادار باید به دو نکته توجه کنیم:
یکی این است که سطح عمودی مواد سقوط را پس از هدف قرار دادن در سطح مواد هدف تضمین کنید و دیگری این است که از اکوهای نادرست جلوگیری کنید. بنابراین هنگام نصب، ما پیشنهاد می کنیم:

1اندازه گیری سطح رادار باید حداقل 20 سانتی متر از دیوار کانتینر نصب شود، ترجیحا حدود 1/6 قطر کانتینر.نصب سطح رادار بالاتر از لوله ورودی آب و در مرکز ظروف، در غیر این صورت صداهای دروغین زیادی وجود خواهد داشت که در دریافت سیگنال عادی تداخل خواهد داشت.
2. اگر رادار سطح سنج نمی تواند فاصله مناسب از دیوار کانتینر را به دلیل قطر نسبتا کوچک کانتینر یا دلایل دیگر حفظ کندصداهای دروغین در دیوار کانتینر و رادار سطح اندازه گیری ظاهر می شود زمانی که فاصله کوچک است، بنابراین عیب یابی لازم است برای ذخیره اکوهای دروغین به منظور جلوگیری از اشتباهات در آینده.
3. اگر ظرف نصب خمیده یا مخروطی باشد ، باید به نصب توجه کنید. هنگام استفاده از آن ،پرتو رادار سطح رادار به پایین ترین نقطه تانک می رسد.اگر سطح مایع کمتر از این نقطه باشد، نمی توان آن را اندازه گیری کرد. هدف تنظیم پایین ترین نقطه اطمینان از دقت داده های اندازه گیری است.


​
