Name: KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD801
Price: 1,000.00 USD
Availability: InStock

خونه > محصولات > اندازه گیری سطح مایعات >

KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot

80G Radar Level Gauge,PTFE Antenna Radar Level Gauge,Small Blind Spot Radar Tank Gauge

PTFE Antenna Radar Level Gauge

Small Blind Spot Radar Tank Gauge

محل منبع:

چین

نام تجاری:

KACISE

گواهی:

Model Number:

KLD801

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

Medium:

refer to detailed description

Measuring range:

0.05m～10/20/30/60/100m

Process connection:

refer to detailed description

Process temperature:

-40～220℃

Process pressure:

-0.1～2.5 MPa

Antenna size:

32/34/76mm lens antenna

Antenna material:

PTFE

Accuracy:

±1/±5mm

Protection class:

IP67

Center frequency:

123GHz/80GHz

Launch angle:

3°/2°

Power supply:

Two-wire /DC24V

Casing:

aluminum/plastic/stainless steel

Signal output:

two-wire /4...20mA/HART protocol

برجسته کردن:

80G Radar Level Gauge,PTFE Antenna Radar Level Gauge,Small Blind Spot Radar Tank Gauge

PTFE Antenna Radar Level Gauge

Small Blind Spot Radar Tank Gauge

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1PCS

قیمت

قابل مذاکره

جزئیات بسته بندی

هر واحد دارای جعبه جداگانه است و تمام جعبه ها در بسته های استاندارد یا درخواست مشتریان بسته بندی می

Delivery Time

5-8 work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

قابلیت ارائه

1000 عدد/قطعه در هفته قابل مذاکره

محصولات مرتبط

ویدیو

فرستنده سطح ظرفیت مقاوم به خوردگی با خروجی NPN/PNP برای نظارت بر سطح در راکتورهای آزمایشگاهی استفاده می شود

بهترین قیمت رو بدست بیار

ویدیو

KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot

بهترین قیمت رو بدست بیار

ویدیو

0.1m~3m Capacitive Water Level Sensor High Performance And Wide Range

بهترین قیمت رو بدست بیار

1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86--17719566736

حالا تماس بگیرید

توضیحات محصول

سری KLD800 گیج سطح راداری 80G آنتن PTFE اندازه نقطه کور کوچک

ویژگی های محصول

ویژگی	مقدار
متوسط	به توضیحات دقیق مراجعه کنید
محدوده اندازه گیری	0.05 متر～10/20/30/60/100 متر
اتصال فرآیند	به توضیحات دقیق مراجعه کنید
دمای فرآیند	-40～220℃
فشار فرآیند	-0.1～2.5 مگاپاسکال
اندازه آنتن	آنتن لنز 32/34/76 میلی متری
جنس آنتن	PTFE
دقت	±1/±5 میلی متر
کلاس حفاظت	IP67
فرکانس مرکزی	123 گیگاهرتز/80 گیگاهرتز
زاویه پرتاب	3°/2°
منبع تغذیه	دو سیم /DC24V
محفظه	آلومینیوم/پلاستیک/فولاد ضد زنگ
خروجی سیگنال	دو سیم /4...20mA/پروتکل HART

توضیحات محصول

گیج سطح راداری سری KLD-80G یک رادار با فرکانس فوق العاده بالا 80G، موج میلی متری با دقت اندازه گیری تا ±2 میلی متر و حداقل منطقه کور 0.05 متر است. طراحی آنتن لنز، زاویه پرتو کوچکتر، مناسب تر برای شرایط کاری پیچیده مانند مخازن با قطر کوچک و کویل های همزن در مخزن.

با نفوذپذیری قوی تر و حالت های اندازه گیری متعدد، آنتن های مختلف را می توان با توجه به صنایع و معادن مختلف انتخاب کرد تا اطمینان حاصل شود که رادار می تواند به طور پایدار و دقیق در شرایط پیچیده مانند دمای بالا، فشار بالا و گرد و غبار بالا نیز اندازه گیری کند.

گیج سطح راداری 80g با فرکانس بالا دارای مزایای نگهداری کم، عملکرد بالا، دقت بالا، قابلیت اطمینان بالا و عمر طولانی است. در مقایسه با ابزارهای تماسی مانند خازن ها و وزنه ها، مزایای بی نظیری دارد.

ویژگی های کلیدی

رادار موج میلی متری، دقت اندازه گیری می تواند تا ±2 میلی متر برسد و حداقل منطقه کور اندازه گیری 0.05 متر است.
اندازه آنتن کوچکتر، اندازه گیری شرایط کاری بیشتری را برآورده می کند.
انواع آنتن های لنز، زوایای پرتاب کوچکتر، انرژی متمرکزتر، سیگنال های اکو قوی تر.
نفوذپذیری قوی تری دارد و می تواند به طور معمول در صورت چسبندگی و تراکم استفاده شود.
محدوده سیگنال دینامیکی بزرگتر است و اندازه گیری محیط های با ثابت دی الکتریک کم پایدارتر است.
حالت های اندازه گیری متعدد، پاسخ رادار در حالت اندازه گیری سریع.

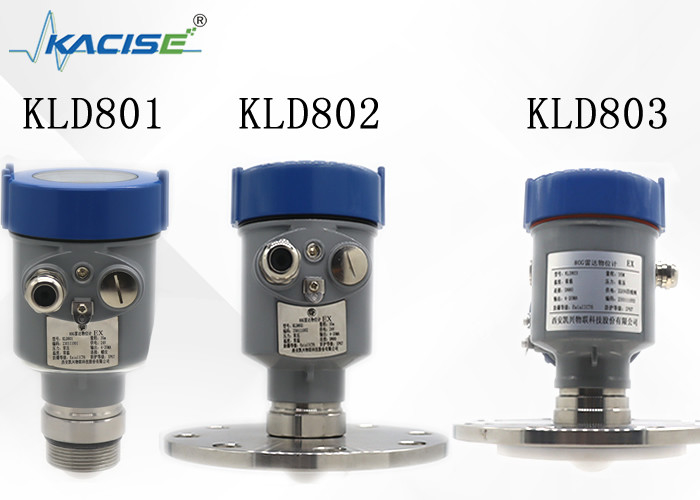

مشخصات مدل

KLD801

متوسط: مایع، غیر خورنده

محدوده اندازه گیری: 0.05 متر～10/20/30/60/100 متر

اتصال فرآیند: رزوه G1½A / 1½NPT / فلنج ≥ DN40

دمای فرآیند: -40～80℃

فشار فرآیند: -0.1～0.3 مگاپاسکال

اندازه آنتن: آنتن لنز 32 میلی متری

جنس آنتن: PTFE

دقت: ±1 میلی متر

کلاس حفاظت: IP67

فرکانس مرکزی: 123 گیگاهرتز

زاویه پرتاب: 3°

منبع تغذیه: دو سیم /DC24V

محفظه: آلومینیوم/پلاستیک/فولاد ضد زنگ

خروجی سیگنال: دو سیم /4...20mA/پروتکل HART

KLD802

متوسط: مایع غیر خورنده، مایع کمی خورنده

محدوده اندازه گیری: 0.1 متر~10/20/30/60/100 متر

اتصال فرآیند: فلنج ≥ DN80

دمای فرآیند: -40～110℃

فشار فرآیند: -0.1～1.6 مگاپاسکال

اندازه آنتن: آنتن لنز 32 میلی متری

جنس آنتن: PTFE

دقت: ±1 میلی متر (محدوده زیر 35 متر) ±5 میلی متر (محدوده بین 35 متر و 100 متر)

کلاس حفاظت: IP67

فرکانس مرکزی: 80 گیگاهرتز

زاویه پرتاب: 3°

منبع تغذیه: دو سیم /DC24V

محفظه: آلومینیوم/فولاد ضد زنگ

خروجی سیگنال: دو سیم /4...20mA/پروتکل HART

KLD803

متوسط: مایع خورنده قوی، بخار، فوم

محدوده اندازه گیری: 0.1 متر～10/20/30/60/100 متر

اتصال فرآیند: فلنج ≥ DN50

دمای فرآیند: -40～130℃

فشار فرآیند: -0.1～2.5 مگاپاسکال

اندازه آنتن: آنتن لنز 34 میلی متری

جنس آنتن: PTFE

دقت: ±1 میلی متر (محدوده زیر 35 متر) ±5 میلی متر (محدوده بین 35 متر و 100 متر)

کلاس حفاظت: IP67

فرکانس مرکزی: 80 گیگاهرتز

زاویه پرتاب: 3°

منبع تغذیه: دو سیم /DC24V

محفظه: آلومینیوم/فولاد ضد زنگ

خروجی سیگنال: دو سیم /4...20mA/پروتکل HART

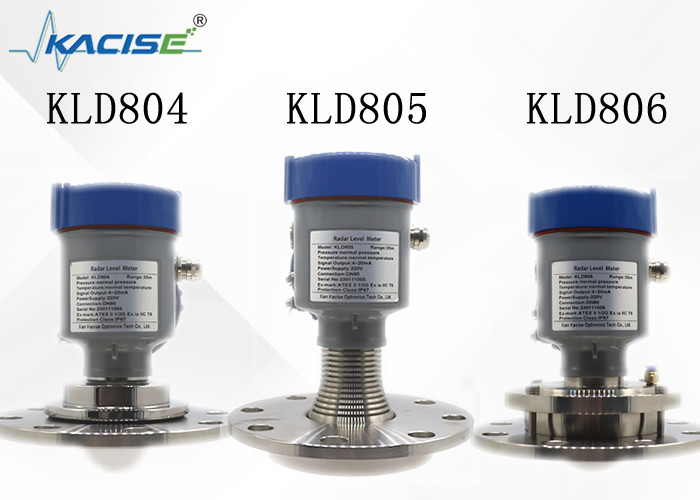

KLD804

متوسط: مایع خورنده قوی، بخار، فوم

محدوده اندازه گیری: 0.1 متر~10/20/30/60/100 متر

اتصال فرآیند: فلنج ≥ DN50

دمای فرآیند: -40～130℃

فشار فرآیند: -0.1～1.0 مگاپاسکال

اندازه آنتن: آنتن لنز 76 میلی متری

جنس آنتن: PTFE

دقت: ±1 میلی متر

کلاس حفاظت: IP67

فرکانس مرکزی: 80 گیگاهرتز

زاویه پرتاب: 2°

منبع تغذیه: دو سیم /DC24V

محفظه: آلومینیوم/پلاستیک/فولاد ضد زنگ

خروجی سیگنال: دو سیم /4...20mA/پروتکل HART

KLD805

متوسط: مایع خورنده قوی، بخار، فوم، دمای بالا و فشار بالا

محدوده اندازه گیری: 0.1 متر~10/20/30/60/100 متر

اتصال فرآیند: فلنج ≥ DN80

دمای فرآیند: -40～200℃

فشار فرآیند: -0.1～2.5 مگاپاسکال

اندازه آنتن: آنتن لنز 76 میلی متری

جنس آنتن: PTFE/پر کردن کلی

دقت: ±1 میلی متر

کلاس حفاظت: IP67

فرکانس مرکزی: 80 گیگاهرتز

زاویه پرتاب: 3°

منبع تغذیه: دو سیم /DC24V

محفظه: آلومینیوم / پلاستیک / فولاد ضد زنگ

خروجی سیگنال: دو سیم /4...20mA/پروتکل HART

KLD806

متوسط: جامد، ظرف ذخیره سازی، ظرف فرآیند، کاربرد گرد و غبار قوی

محدوده اندازه گیری: 0.3 متر~10/20/30/60/100 متر

اتصال فرآیند: فلنج ≥ DN100

دمای فرآیند: -40～110℃

فشار فرآیند: -0.1～0.3 مگاپاسکال

اندازه آنتن: آنتن لنز 76 میلی متری (اختیاری پاکسازی)

جنس آنتن: PTFE

دقت: ±5 میلی متر

کلاس حفاظت: IP67

فرکانس مرکزی: 80 گیگاهرتز

زاویه پرتاب: 3°

منبع تغذیه: دو سیم /DC24V

محفظه: آلومینیوم/پلاستیک/فولاد ضد زنگ

خروجی سیگنال: دو سیم /4...20mA/پروتکل HART

نمودار اتصال نصب

حداکثر ارتفاع قرقره نصب H max به قطر قرقره نصب D و اندازه زاویه پرتاب محصول بستگی دارد. اتصال نصب خیلی طولانی بر عملکرد رادار تأثیر می گذارد.

KLD801/02

KLD803/KLD804/KLD805A

KLD806

منبع تغذیه

نوع	شرح
(4～20) میلی آمپر/HART (2 سیم)	منبع تغذیه و سیگنال جریان خروجی یک کابل محافظ دو هسته ای را به اشتراک می گذارند. لطفاً برای محدوده ولتاژ تغذیه خاص به داده های فنی مراجعه کنید.
(4～20) میلی آمپر (4 سیم/6 سیم)	منبع تغذیه باید جداگانه تغذیه شود و از یک کابل محافظ چهار هسته ای برای منبع تغذیه و سیگنال جریان استفاده می شود (سیگنال جریان و رابط RS485 را می توان همزمان خروجی داد و یک کابل محافظ شش هسته ای برای خروجی همزمان مورد نیاز است).
RS485/Modbus	منبع تغذیه باید جداگانه تغذیه شود و از یک کابل محافظ چهار هسته ای برای منبع تغذیه و سیگنال دیجیتال استفاده می شود. (سیگنال جریان و رابط RS485 را می توان همزمان خروجی داد و یک کابل محافظ شش هسته ای برای خروجی همزمان مورد نیاز است).

نمودار اتصال

راهنمای ایمنی

لطفاً الزامات مقررات نصب برق محلی را رعایت کنید!

مقررات محلی را برای سلامت و ایمنی پرسنل دنبال کنید. تمام عملیات روی اجزای الکتریکی ابزار باید توسط متخصصانی که آموزش رسمی دیده اند تکمیل شود.

لطفاً پلاک ابزار را بررسی کنید تا اطمینان حاصل شود که مشخصات محصول نیازهای شما را برآورده می کند. لطفاً اطمینان حاصل کنید که ولتاژ منبع تغذیه با الزامات روی پلاک ابزار مطابقت دارد.

درجه حفاظت

این ابزار به طور کامل الزامات کلاس حفاظت IP66/67 را برآورده می کند، لطفاً از ضد آب بودن سر آب بندی کابل اطمینان حاصل کنید.

چگونه اطمینان حاصل کنیم که نصب الزامات IP67 را برآورده می کند:

مطمئن شوید که سر آب بندی آسیب ندیده است.
مطمئن شوید که کابل آسیب ندیده است.
لطفاً مطمئن شوید که کابل های مورد استفاده الزامات مقررات اتصال الکتریکی را برآورده می کنند.
قبل از ورود به رابط الکتریکی، کابل را به سمت پایین خم کنید تا اطمینان حاصل شود که آب وارد محفظه نمی شود.
لطفاً غده کابل را محکم کنید.
لطفاً رابط الکتریکی استفاده نشده را با یک دوشاخه کور وصل کنید.

ابعاد محفظه

واحد بر حسب میلی متر:
