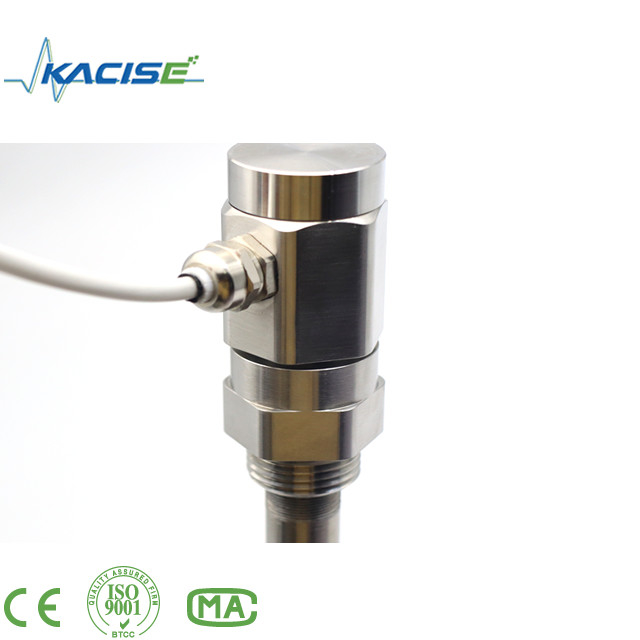

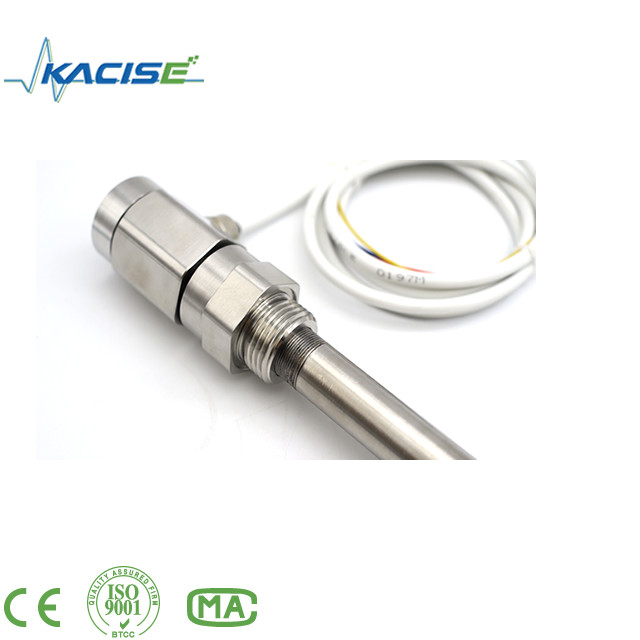

سنسور سطح ظرفیت KSLV605
1 شرح کلی
سنسور سطح مایع هوشمند ظرفیت دار یک فرستنده سطح مایع (سطح مواد) است که می تواند برایمایع، روغن، جامد، رابط و اندازه گیری. هیچ قسمت متحرک وجود ندارد، قابلیت اطمینان به شدت بهبود می یابد،آن را تحت تاثیر بخار آب، گرد و غبار و یا تهویه، و دارای مزایای پایدار و قابل اعتمادعملکرد طولانی مدت، حساسیت بالا، خطی بودن خوب، مقاومت در برابر دمای بالا، فشار بالامقاومت، و غیره، اندازه گیری سطح مایع هوشمند یک اندازه گیری دو سیم (با چرخه) 4 ~ 20mADC است.سیگنال، تنظیم آسان، انتقال بی سیم، انتقال 485، و غیره می تواند به طور گسترده ای در نفت استفاده شود،مواد شیمیایی، فلزات سازی، برق، کاغذ، داروسازی و زمینه های دیگر.
۲ ویژگی
پروتکل Modbus برای ادغام آسان است.
ساختار ساده بدون هر گونه اجزای متحرک یا انعطاف پذیر، بنابراین آن را دارای قابلیت اطمینان بالا و حداقلدر شرایط عادی لازم نیست که انجام کارهای معمول بزرگ، متوسط ونگهداری کوچک.
انواع خروجی سیگنال برای پیکربندی های مختلف سیستم مناسب است.
مناسب برای اندازه گیری سطح ظرف های با دمای بالا و فشار بالا و اندازه گیری شدهمقدار تحت تاثیر دمای، وزن خاص مایع مورد اندازه گیری و شکل وفشار ظرف.
این دستگاه به ویژه برای اندازه گیری مایعات خوردنی قوی مانند اسید و قلی مناسب است.
محافظت کامل از برق، ولتاژ و قطب تغذیه
حسگر سطح بی سیم دارای تابع انتقال از راه دور بی سیم است.
می تونه هر ماده ای رو اندازه گیری کنه.
3 مشخصات
محدوده ي شناسایی: 01~30 متر
محدوده اندازه گیری ظرفیت: 10PF~500PF
دقت: 0.1 کلاس، 0.2 کلاس، 0.5 کلاس، 1 کلاس
محدوده فشار: -0.1MPa~32MPa
مقاومت دمای سُند: -50~250°C
دمای محیط: -40~85°C
دمای نگهداری: -55°C~+125°C
سیگنال خروجی: 4~20mA، 485 ارتباط و غیره
فاصله ارتباطات سنسور سطح خروجی بی سیم کمتر از 200 متر است و قدرتولتاژ تغذیه 3.3-36V (بررسی برق باتری اختیاری)
ولتاژ منبع برق: 5~36 ولت DC
مواد حسگر سطح: فولاد ضد زنگ 316، 1Gr18Ni19Ti یا PTFE
ثبات بلند مدت:≤0.1٪ FS/سال
حرکت دما:≤0.01%FS/°C(در محدوده 0~70°C)
درجه ضد انفجار: ExibIICT6
سطح حفاظت: IP67

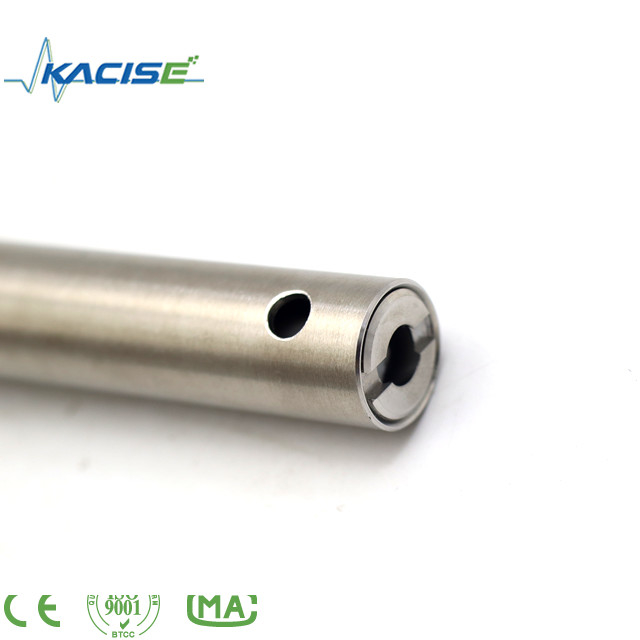

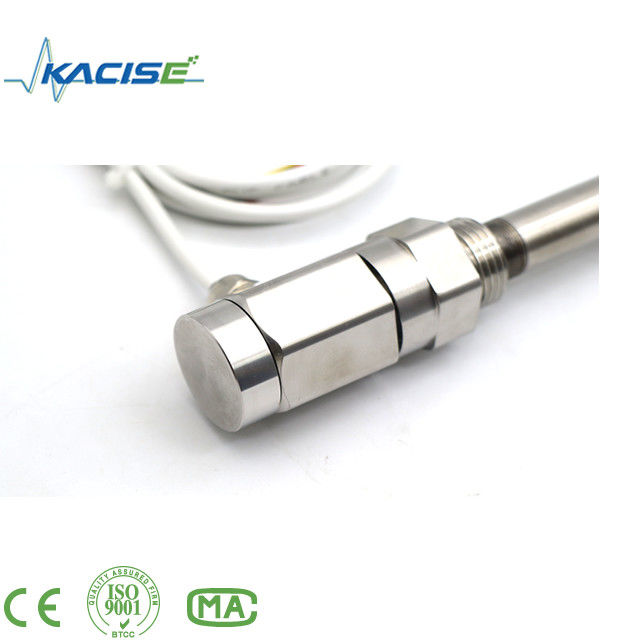

4 ساختار
سنسورهای سطح مایع ظرفیت دار دارای ساختارهای مختلف به دلیل موارد مختلف استفاده وپارامترها، اما به طور کلی ساختار اصلی آن را می توان به طور کلی به دو بخش تقسیم کرد، یعنی سنسوربخش و بخش فرستنده. همانطور که در تصویر نشان داده شده است:
A در تصویر نشان می دهد سنسور، که به طور مستقیم به تجهیزات کانتینر بررسی می کند یا اندازه گیریدر محیط اندازه گیری لوله سنج
B و C در شکل، فلنج های اتصال فاز گازی و فاز مایع سطح مایع هستندابزار اندازه گیری و کنترل که برای اتصال فلنج های تجهیزات استفاده می شود ومایع و فشار موجود در تجهیزات به بطری اندازه گیری کشیده می شوند.
D در شکل نشان دهنده سیلندر اندازه گیری ابزار اندازه گیری و کنترل سطح مایع است.که می تواند یک ظرفیت با الکترود حسگر ایجاد کند.
E نشان داده شده در شکل فلنج فاضلاب است، که می تواند به طور منظم رطوبت در سطح مایعابزار اندازه گیری و کنترل به خارج، نگه داشتن داخل لوله اندازه گیری مایعاندازه گیری سطح و کنترل ابزار تمیز و جلوگیری از سنسور از چسبیدن به کثافت.
F نشان داده شده در شکل فرستنده است که یک دستگاه تبدیل از ظرفیت به استاندارد استسیگنال جریان و بخش مرکزی کل ابزار اندازه گیری و کنترل سطح مایع است.عملکرد اصلی دریافت افزایش تغییر ظرفیت ناشی از تغییر سطح مایع ارسال شده توسطحسگر، و سپس پس از تبدیل، آن را خروجی 4-20mADC سیگنال فعلی استاندارد. این فرستندهاستفاده می کند دستگاه های یکپارچه نظامی، با مصرف انرژی کم، مقاومت در برابر دمای بالا، قویقابلیت اطمینان و پاسخگویی به الزامات ایمنی ذاتی.
توجه: یک قسمت مهر و موم بین فرستنده و لوله اندازه گیری وجود دارد که ازاز چندین مهر و موم، که می تواند اطمینان حاصل شود که محیط اندازه گیری در تماس با سنسور است امااین بخش یک بخش مهم مهر و موم است، لطفا از آن استفاده نکنید.برای جلوگیری از حوادث، بدون رضایت سازنده آن را جدا کنید.

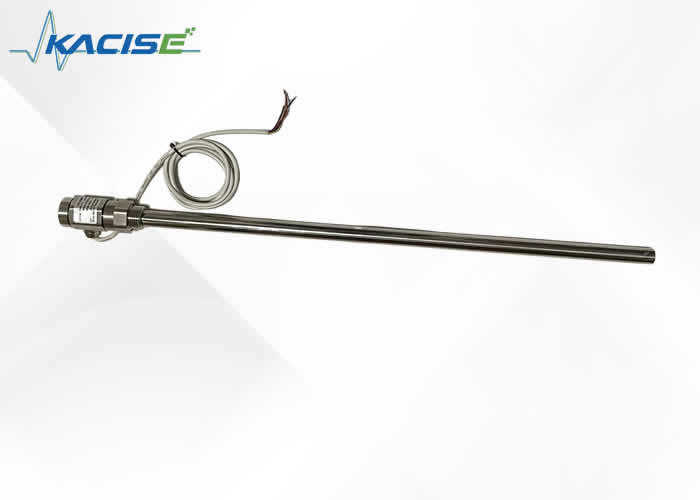

5 نمایش

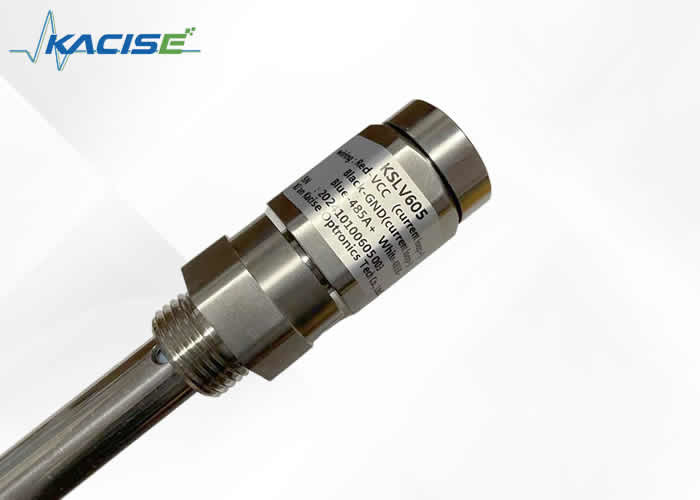

6 سیم کشی
KSLV606 (مدل نمایش) دارای دو روش سیم کشی است: یکی RS485 است و دیگری 4-20mA است.
1) RS485
2) 4-20mA
پس از نصب، هنگام استفاده از آن برای اولین بار، مطمئن شوید که اولین دریچه فاز گاز را باز کنید، وسپس دریچه فاز مایع را باز کنید تا اطمینان حاصل شود که سطح مایع به شدت نوسان نمی کند و باعث می شوداشتباهات اندازه گیری
علاوه بر این باید اطمینان حاصل شود که مفاصل کابل های اتصال در تماس خوب هستند ودر استفاده طولانی مدت، به تخلیه منظم فاضلاب توجه کنید، تا ازجمع آوری کثافت و تاثیر بر عملکرد ابزار.مایع C-کربن، برج آب گرم Baohe، استخر فاضلاب و سایر رسانه های کثیف به عنوان یک مثال، بایداز 1 تا 2 بار در هفته تخلیه می شود، در حالی که محیط تمیز کننده باید از 1 تا 2 بار در هفته تخلیه شود.دو بار در ماهمحفظه فرستنده باید به طور محکم پیچیده شود تا مانع از آب، محیط خوردنی یا گاز شود.و برخورد با نیروی خارجی و جدا کردن آن توسط افراد غیر حرفه ای ممنوع است.سه روش سیم کشی رایج برای فرستنده وجود دارد: همانطور که در (الف) (ب) (ج) نشان داده شده است
همانطور که در شکل بالا نشان داده شده، سه روش سیم کشی برای فرستنده ابزار اندازه گیری و کنترل سطح مایع وجود دارد.شکل (الف) نشان می دهد نمودار سیم کشی از فرستنده به طور مستقیم و متر نمایش دیجیتالشکل (ب) نمودار سیم کشی فرستنده و سیستم کنترل DCS را نشان می دهد. سیستم کنترل 24V را تامین می کند و به فرستنده متصل می شود.شکل (ج) نمودار اتصال فرستنده را نشان می دهد که توسط مانع ایمنی تغذیه می شود.. کاربران می توانند به سه روش سیم کشی بالا در طول نصب مراجعه کنند.
