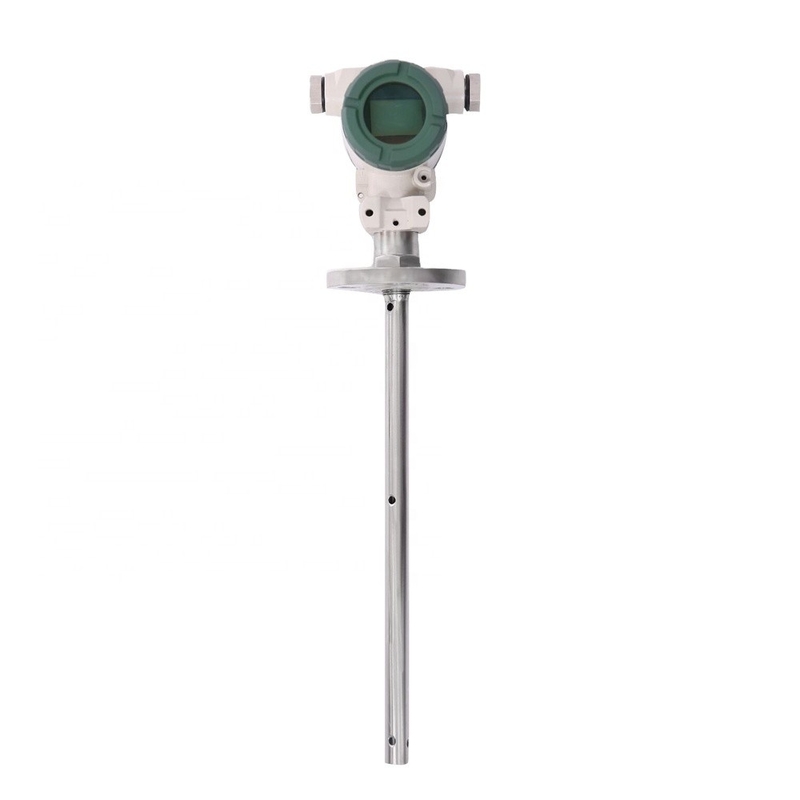

سنسور اندازه گیری سطح مخزن مایع سری KSLV605 دقت بالا با درجه محافظت IP67

1 توضیحات کلی

سنسور سطح مایع هوشمند ظرفیت دار یک فرستنده سطح مایع (سطح مواد) است که می تواند برای مایع، روغن، جامد، رابط و اندازه گیری استفاده شود.قابلیت اطمینان به شدت بهبود یافته است.، تحت تاثیر بخار آب، گرد و غبار یا چگال شدن قرار نمی گیرد و مزایایی از عملکرد پایدار و قابل اعتماد طولانی مدت، حساسیت بالا، خطی بودن خوب، مقاومت در برابر دمای بالا دارد.مقاومت در برابر فشار بالا، و غیره سنج مایع هوشمند یک سیگنال اندازه گیری 4 ~ 20mADC با دو سیم (بر اساس حلقه) است ، تنظیم آسان ، انتقال بی سیم ، انتقال 485 و غیره می تواند به طور گسترده ای در نفت استفاده شود ،مواد شیمیایی، متالورژی، برق، کاغذ، داروسازی و زمینه های دیگر.

2ویژگی

■پروتکل Modbus برای ادغام آسان است.

■ساختاری ساده بدون هیچ گونه قطعات متحرک یا انعطاف پذیر، بنابراین قابلیت اطمینان بالا و حداقل نگهداری دارد.نگهداری متوسط و کوچک.

■ انواع خروجی سیگنال برای پیکربندی های مختلف سیستم مناسب است.

■برای اندازه گیری سطح ظرف های با دمای بالا و فشار بالا مناسب است و مقدار اندازه گیری شده تحت تاثیر دمای، وزن خاص مایع مورد اندازه گیری نیست،و شکل و فشار مخزن.

■این دستگاه به ویژه برای اندازه گیری مایعات خوردنی قوی مانند اسید و قلی مناسب است.

■حفظ قطبی کامل از جریان بیش از حد، ولتاژ بیش از حد و منبع برق.

■ سنسور سطح بی سیم دارای عملکرد انتقال از راه دور بی سیم است.

■می تواند هر رسانه ای را اندازه گیری کند.

3 مشخصات

● محدوده ي شناسایی: 0.1-30 متر

● محدوده اندازه گیری ظرفیت: 10PF 500PF

● دقت: 0.1 کلاس، 0.2 کلاس، 0.5 کلاس، 1 کلاس

● محدوده فشار: -0.1MPa

● مقاومت دمای کاوشگر: -50~250°C

● دمای محیط: -40°C تا 85°C

● دمای نگهداری: -55°C+125°C

● سیگنال خروجی: 4 × 20mA، ارتباطات 485، و غیره

● فاصله ارتباطات سنسور سطح خروجی بی سیم کمتر از 200 متر است و ولتاژ منبع برق 3.3-36V است (بررسی باتری اختیاری)

● ولتاژ منبع برق: 536V DC

● مواد حسگر سطح: فولاد ضد زنگ 316، 1Gr18Ni19Ti یا PTFE

●استقرار طولانی مدت: ≤0.1%FS/سال

● حرکت دمایی: ≤0.01٪FS/ °C (در محدوده 0 ≈ 70 °C)

● درجه ضد انفجار: ExibIICT6

● سطح حفاظت: IP67

4 ساختار

سنسورهای سطح مایع ظرفیت دار دارای ساختارهای مختلف به دلیل موارد و پارامترهای مختلف کاربرد هستند، اما به طور کلی ساختار اصلی آن را می توان به طور کلی به دو بخش تقسیم کرد،یعنی بخش حسگر و بخش فرستنده. همونطور که در عکس هست:

A در تصویر نشان می دهد سنسور، که به طور مستقیم به تجهیزات کانتینر بررسی می کند یا اندازه گیری

در محیط اندازه گیری لوله سنج

B و C در شکل، فلنج های اتصال فاز گازی و فاز مایع ابزار اندازه گیری و کنترل سطح مایع هستند که برای اتصال فلنج های تجهیزات استفاده می شوند.و مایع و فشار موجود در تجهیزات به سیلندر اندازه گیری کشیده می شوند..

D در شکل نشان دهنده سیلندر اندازه گیری ابزار اندازه گیری و کنترل سطح مایع است که می تواند یک ظرفیت را با الکترود سنسور تشکیل دهد.

E نشان داده شده در شکل فلنج فاضلاب است که می تواند کثافت را به طور منظم در ابزار اندازه گیری سطح مایع و کنترل به بیرون خارج کند.داخل لوله اندازه گیری دستگاه اندازه گیری و کنترل سطح مایع را تمیز نگه دارید.و از چسبیدن حسگر به خاک جلوگیری کنید.

F نشان داده شده در شکل فرستنده است که یک دستگاه تبدیل از ظرفیت به سیگنال جریان استاندارد است.و بخش مرکزی کل ابزار اندازه گیری و کنترل سطح مایع است.عملکرد اصلی آن دریافت افزایش تغییر ظرفیت ناشی از تغییر سطح مایع ارسال شده توسط سنسور است و سپس پس از تبدیل، سیگنال جریان استاندارد 4-20mADC را صادر می کند.این فرستنده از دستگاه های یکپارچه نظامی استفاده می کنه، با مصرف انرژی کم، مقاومت در برابر دمای بالا، قابلیت اطمینان بالا و برآورده کردن الزامات ایمنی ذاتی.

توجه: بین فرستنده و لوله اندازه گیری یک بخش مهر و موم وجود دارد که از چندین مهر و موم تشکیل شده است.که می تواند اطمینان حاصل کند که محیط اندازه گیری در تماس با سنسور است اما نشت نمی کنداین بخش یک بخش مهم مهر و موم است، لطفا آن را بدون رضایت سازنده جدا نکنید تا از حوادث جلوگیری شود.
