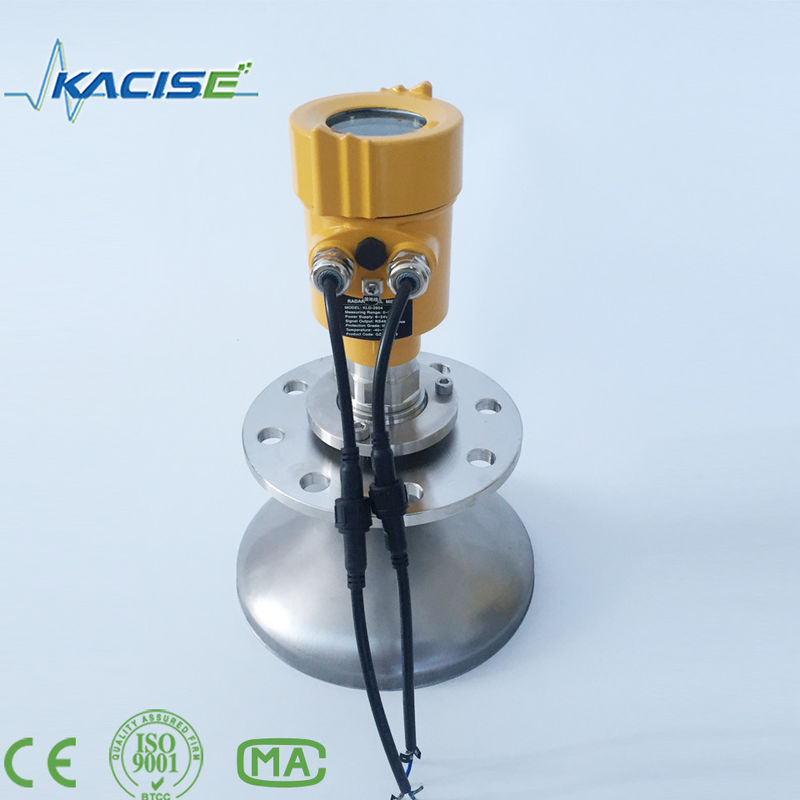

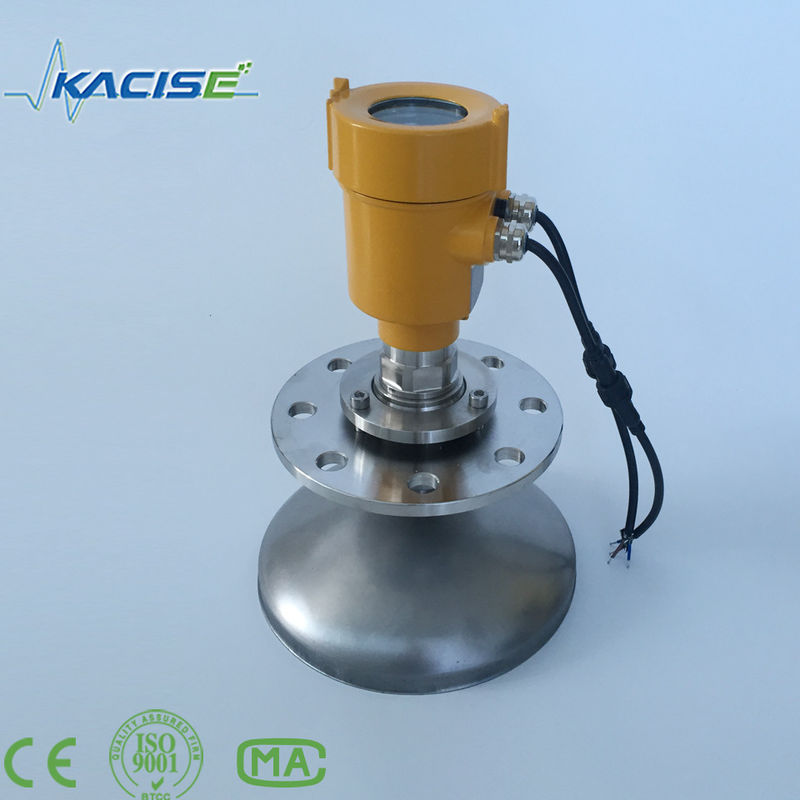

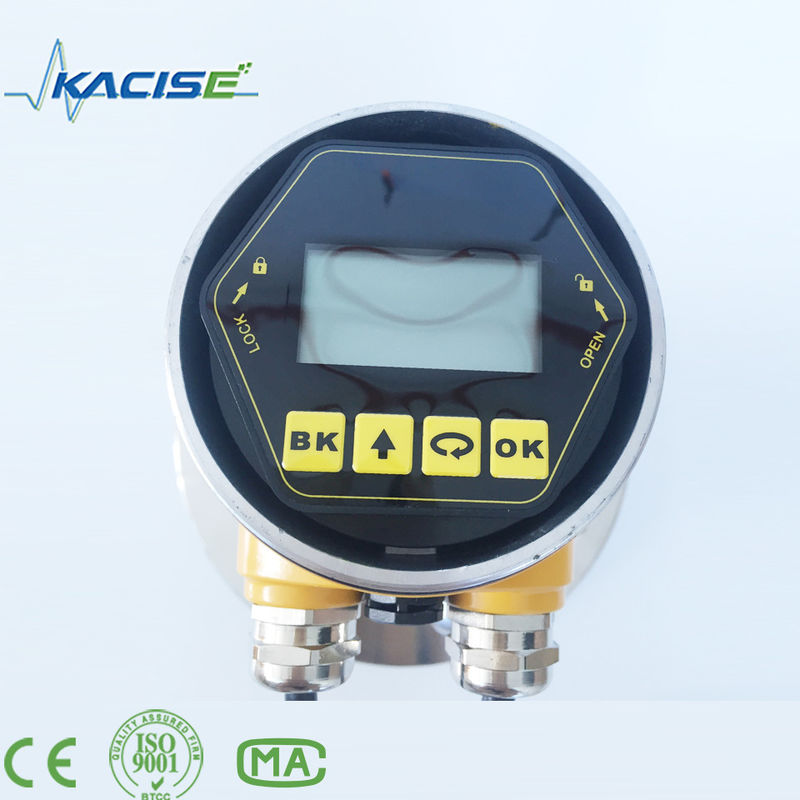

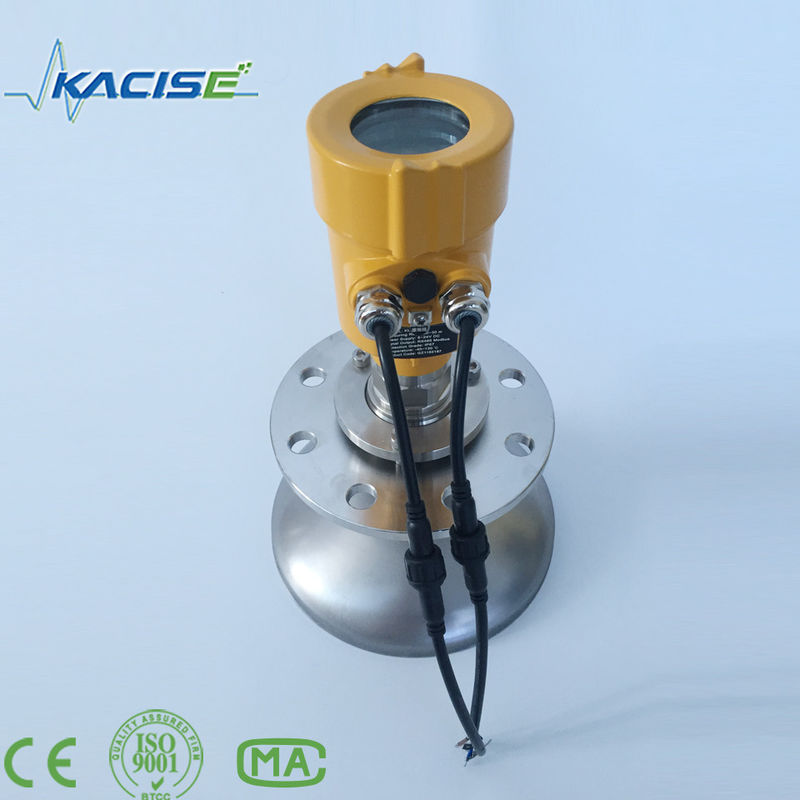

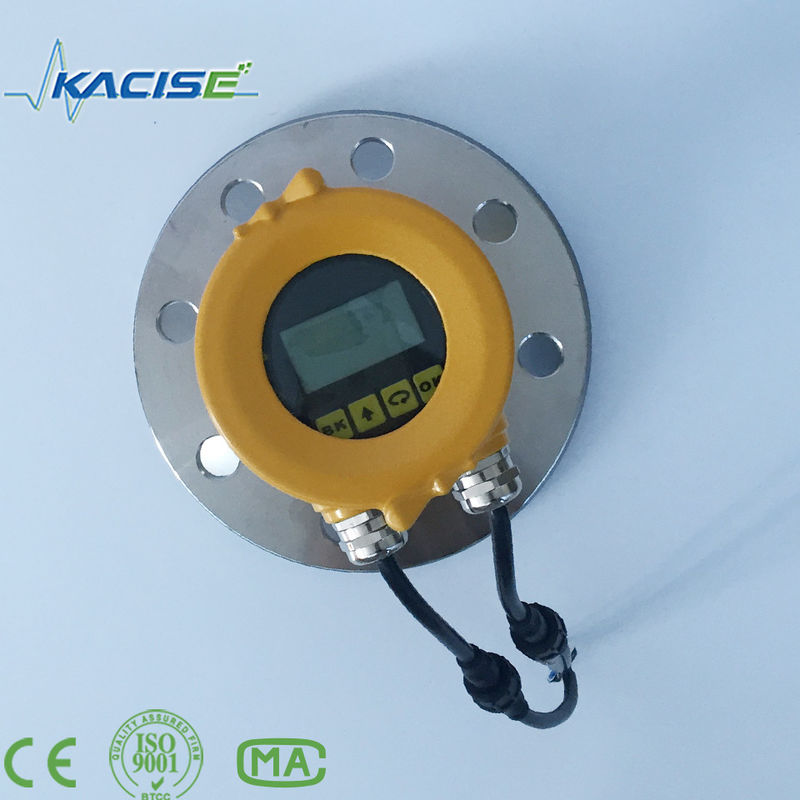

KLD-2604 RS485 رادار Modbus سطح سنج با محدوده اندازه گیری 80 متر و مقاومت قوی در برابر گرد و غبار

KLD-2604 RS485 Modbus رادار گرد و غبار قوی سطح متر 4 - 20mA با اندازه گیری محدوده 80m

1مقدمه کلی:

این سری از رادار سطح متر استفاده می کند 26G سنسور رادار فرکانس بالا. حداکثر محدوده اندازه گیری می تواند تا 80 متر باشد.میکروپروسسر تازه توسعه یافته، تجزیه و تحلیل سیگنال و پردازش آن را بسیار سریع تر می کند.، اطمینان حاصل شود که این واحد می تواند برای اندازه گیری محیط پیچیده مانند راکتور و سیلو جامد استفاده شود.

2اصول کار:

آنتن رادار پالس مایکروویو باریک را منتقل می کند که وقتی به سطح محیط مورد آزمایش می رسد بازتاب می شود و سپس دوباره توسط سیستم آنتن دریافت می شود.سیگنال ها به مدار الکتریکی منتقل می شوند و سپس به سیگنال های سطح تبدیل می شوند.از آنجا که سرعت انتقال مایکروویو بسیار سریع است، زمان مورد نیاز برای انتقال مایکروویو به سطح رسانه آزمایش شده و سپس منعکس شده تقریبا صفر است.

3مشخصات فنی:

• اندازه آنتن کوچک، آسان برای نصب؛ رادار بدون تماس، هیچ لباس، هیچ آلودگی.
• تقریبا هیچ خوردگی، هیچ اثر حباب؛ تقریبا تحت تاثیر بخار در جو، تغییرات درجه حرارت و فشار.
• محیط های گرد و غبار سنگین تاثیر کمی بر کار سنجهای سطح بالا دارد.
• طول موج کوتاه تر به معنای بازتاب بهتر برای سطح صاف شیب دار است.
• زاويه كوچك پرتو و انرژي متمرکز توان بازگشت را افزایش مي دهد و از تداخل اجتناب مي كند.
• منطقه کور اندازه گیری کوچک به معنای اندازه گیری دقیق نیز برای مخازن کوچک است.
• نسبت سیگنال به سر و صدا بالا به معنای عملکرد خوب حتی در حالت نوسان است.
• فرکانس بالا، که بهترین انتخاب برای اندازه گیری محیط جامد و ثابت دی الکتریک پایین است.

4مشخصات فنی:
