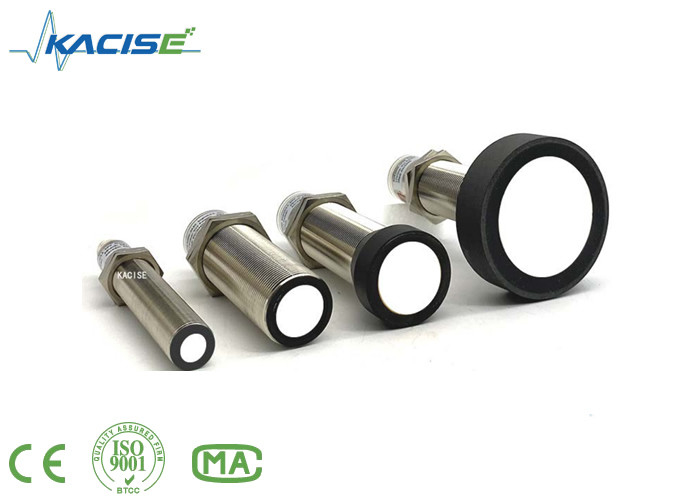

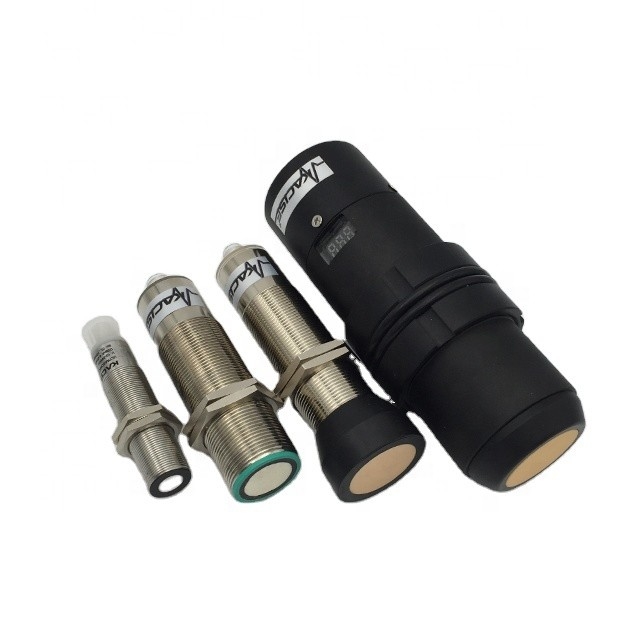

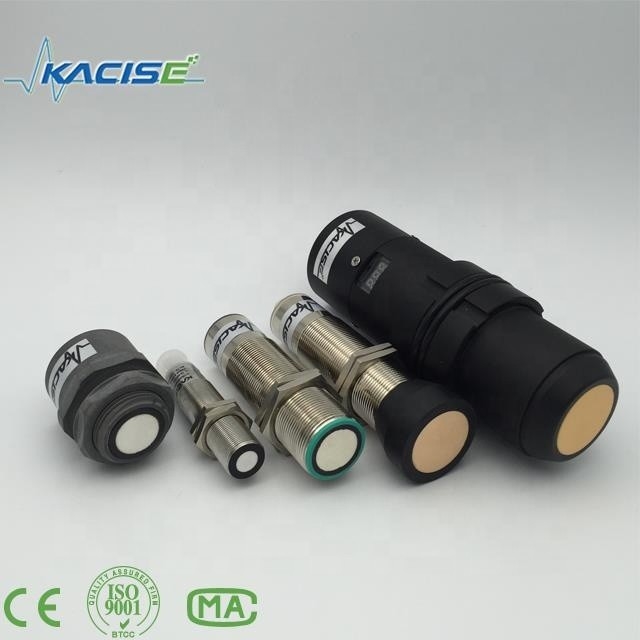

دستگاه پاک کننده فوق صوتی با حساسیت بالا 40 - 20mA
ویژگی های فروش گرم دستگاه پاک کننده فوق صوتی
1با انواع مختلفی از این محصول مشابه سازگار است.
2حساسيت بالا
3. خواندن می تواند تا هر 33mS ((30Hz) در عرض 3 متر یا تا هر 80ms ((12.5Hz) در عرض 10 متر رخ دهد.
4. عملیات آزاد می تواند به طور مداوم اندازه گیری و خروجی اطلاعات رنجر
5. 9V-28V تامین با مصرف جریان متوسط بسیار کم
6انواع مختلف خروجی مانند آنالوگ (40-20mA، 0/1-5V، 0/1-10V) ، RS485، Can bus.
7حسگر در 40KHz، 112KHz، 175KHz، 300KHz، 1MHz کار می کند
معرفی کوتاه از فروش گرم دستگاه پاک کننده فوق صوتی
این سنسور تشخیص بسیار کوتاه تا دراز مدت را فراهم می کند و در یک PVC فشرده و قوی یا فولاد ضد زنگ طراحی شده است که برای پاسخگویی به نفوذ آب IP67 طراحی شده است.عملیات 0V-28V اجسام را از صفر تشخیص می دهد.1 متر تا 10 متر و اطلاعات محدوده سونار را از 0.25 متر تا 10 متر با وضوح 0.001 متر یا 0.01 متر فراهم می کند. فرمت های خروجی رابط شامل خروجی عرض پالس،خروجی ولتاژ آنالوگ 0/4-20mA خروجی جریان، خروجی NPN/PNP و RS485، RS232 خروجی modbus-RTU و modbus-ASCII پشتیبانی می شود.
|
پارامترها
|
|
مشخصات عمومی
|
|
فاصله سنجش 100.4000mm
|
|
محدوده تنظیم 100.4000mm
|
|
مساحت غیرقابل استفاده 0.200mm
|
|
صفحه هدف استاندارد 100mm × 100mm
|
|
فرکانس ترانسدوسر حدود 112kHz
|
|
تاخير در پاسخگويي حدود 195ms
|
|
شاخص ها/معاملات
|
|
ليد آبي برق روشن
|
|
رنگ LED زرد نشان دهنده حالت تغییر
فلش کردن: هدف تابع برنامه شناسایی شد
|
|
قرمز LED به طور دائم قرمز: خطای قرمز،
فلش کردن: تابع برنامه، شیء شناسایی نشده
|
|
مشخصات الکتریکی
|
|
ولتاژ کار Uب10.30VDC، ريبل 10 درصد
|
|
مصرف برق P0≤900 mW
|
|
تولید
|
|
نوع خروجی خروجی آنالوگ 0.10V
|
|
محدوده ارزیابی وضوح [mm]/4000، اما ≥ 0.35 mm
|
|
انحراف منحنی مشخص ≤0.2٪ از مقدار کامل مقیاس
|
|
دقت تکرار ≤0.1٪ از مقدار کامل مقیاس
|
|
مقاومت بار 0.500 اوم
|
|
تاثیر دمای ≤2٪ از مقدار کامل مقیاس
|
|
شرایط محیطی
|
|
دمای محیط -25.70°C
|
|
دمای نگهداری -40.85°C
|
|
مشخصات مکانیکی
|
|
درجه حفاظت IP67
|
|
رابط اتصال M12x1,4-PIN
|
|
مواد خانه مس، نیکل شده
|
|
مترجم مخلوط رزین اپوکسی/کوره شیشه ای توخالی؛
فوم پلی اورتان
|
|
وزن 60 گرم
|
همگام سازی خارجی
سنسور را می توان با استفاده از ولتاژ موج مربع از خارج همگام کرد. یک پالس همگام سازی در ورودی همگام سازی یک چرخه اندازه گیری را آغاز می کند.طول نبض باید بیشتر از 100 μs باشد.چرخه اندازه گیری با کنار سقوط یک پالس همگام سازی آغاز می شود. یک سطح پایین > 1 s یا یک ورودی همگام سازی باز منجر به عملکرد طبیعی سنسور می شود.سطح بالا در ورودی همگام سازی حسگر را غیر فعال می کنددو حالت عملیاتی در دسترس است:
1چند تا سنسور ميتونه با يک سيگنال هماهنگ کنترول بشه
2پالس های همگام سازی به صورت چرخه ای به سنسورهای فردی ارسال می شوند. سنسورها در حالت چندگانه کار می کنند.
همگام سازی داخلی
اتصال همگام سازی تا 5 سنسور قادر به همگام سازی داخلی به یکدیگر متصل می شوند. هنگامی که قدرت اعمال می شود، این سنسورها در حالت چندگانه کار می کنند.
تاخیر پاسخ با توجه به تعداد سنسورهای مورد همگام سازی افزایش می یابد. همگام سازی در طول TEACH-IN و برعکس انجام نمی شود.سنسورها باید به صورت غیر همگام کار کنند تا محدودیت های ارزیابی را آموزش دهند..
يادداشت:
اگر از گزینه همگام سازی استفاده نشود، ورودی همگام سازی باید به زمین وصل شود (0V) یا سنسور باید از طریق یک کانکتور کابل V1 (4-pin) کار کند.
تنظیم محدودیت های ارزیابی
سنسور ماوراء الصوت دارای خروجی آنالوگ با دو محدودیت ارزیابی قابل آموزش است. این با اعمال ولتاژ تغذیه تنظیم می شود - Uبیا + Uببه ورودی TEACH-IN. ولتاژ تغذیه باید به ورودی TEACH-IN برای حداقل 1 ثانیه اعمال شود. LED ها نشان می دهند که آیا سنسور هدف را در طول روش TEACH-IN تشخیص داده است.حد پایین ارزیابی A1 با - U تدریس می شودب، A2 با + Uب.
دو تابع خروجی مختلف را می توان تنظیم کرد:
1. ارزش آنالوگ با افزایش فاصله به شی (افزایش ریمپ) افزایش می یابد
2. ارزش آنالوگ با افزایش فاصله به شی کاهش می یابد
محدودیت های ارزیابی فقط می تواند در طول پنج دقیقه اول پس از
روشنش کن تا بعداً مقايسه ي اندازه گيري رو تغيير بدي
کاربر می تواند مقادیر مورد نظر را فقط پس از روشن شدن مجدد روشن کند.
ریمپ بالا (A2 > A1)
- موقعیت شی در محدوده پایین ارزیابی
- حد پایین آموزش A1 با - Uب
- موقعیت شی در حد بالا ارزیابی
- محدوده بالاي TEACH-IN A2 با + Uب
ریمپ سقوط TEACH-IN (A1 > A2):
- موقعیت شی در محدوده پایین ارزیابی
- حد پایین TEACH-IN A2 با + Uب
- موقعیت شی در حد بالا ارزیابی
- محدوده بالاي آموزش A1 با - Uب
تنظیمات پیش فرض
A1: ناحیه غیرقابل استفاده
A2: محدوده سنجش اسمی
حالت کار: ریمپ بالا
تنظیم ویژگی های مخروط صوتی ژنراتور 40khz آلترسونک طراحی شده جدید 2020:
سنسور فوق صوت دو شکل مختلف از مخروط صدا را امکان پذیر می کند، مخروط صدا زاویه بزرگ و مخروط صدا زاویه کوچک.
1مخروط صدا زاویه کوچک
- منبع برق رو خاموش کن
-برنامه ورودی آموزش را به -UB وصل کنید
- سوئيچ برق رو روشن کن
چراغ قرمز یک بار می درخشد و قبل از چراغ بعدی متوقف می شود.
- ال ای دی زرد: به طور دائم روشن: نشان دهنده حضور یک شی یا شی مزاحم در محدوده حس است
- سیم ورودی آموزش را از -UB جدا کنید و تغییر ذخیره می شود
2. مخروط صدا زاويه بزرگ
- منبع برق رو خاموش کن
- وصل کردن سیم ورودی آموزش با + UB
- سوئيچ برق رو روشن کن
- LED قرمز دو بار با توقف طولانی قبل از بعدی می درخشد.
- ال ای دی زرد: به طور دائم روشن: نشان دهنده یک شی یا شی مزاحم در محدوده حس است
- سیم ورودی آموزش را از + UB جدا کنید و تغییر ذخیره می شود
شرایط نصب
اگر سنسور در دمای محیط نصب شده باشد که کمتر از 0 درجه سانتیگراد باشد، باید در اقدامات حفاظتی به خوبی عمل کند. در صورت نصب مستقیم سنسور در یک سوراخ از طریق استفاده از مغز فولادی،آن را باید در وسط رشته خانه ثابت شود.
اطلاعات بسته بندی و لوازم جانبی
2 واحد در جعبه است و تمام جعبه ها در بسته های استاندارد بسته بندی شده اند یا درخواست های مشتریان در دسترس هستند.
لوازم جانبی به شرح زیر هستند:
a، کابل طول 2 متر
b، 2 مغز برای تثبیت سنسور
