اندازه گیری جریان شبکه لوله بر اساس سنسور دپلر

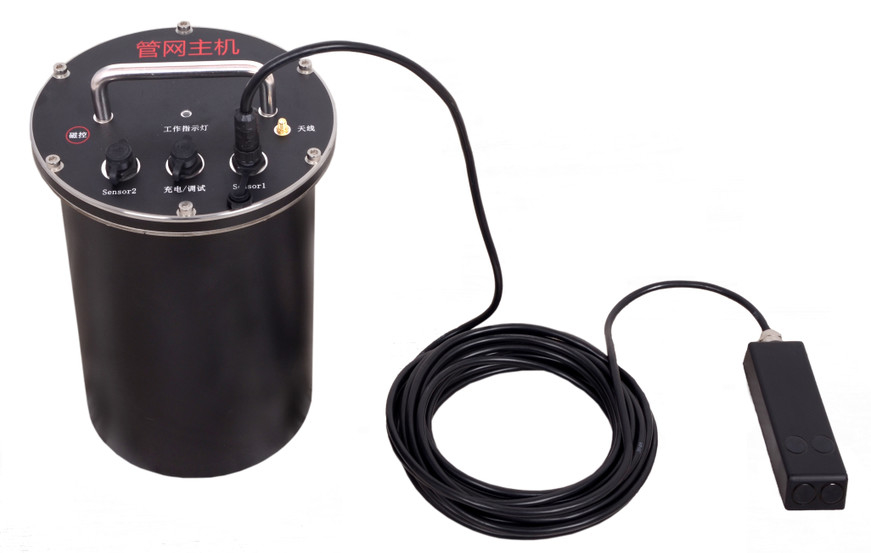

اندازه گیری جریان شبکه لوله عمدتا برای نظارت بر پارامترهای هیدرولوژیک شبکه لوله فاضلاب و شبکه لوله آب باران استفاده می شود و برای انرژی خورشیدی و تامین برق شبکه مناسب نیست.و داده ها باید به پلت فرم ابری منتقل شوندمیزبان شبکه لوله، باتری با ظرفیت بزرگ، DTU و مدار مدیریت کم مصرف را فراهم می کند.

ویژگی

(1) نرخ جریان پشتیبانی، جریان لحظه ای، جریان تجمع، سطح مایع، دمای

(2) پارامترهای کیفیت آب می توانند سفارشی شوند

(3) زمان جمع آوری و گزارش می تواند تنظیم شود

(4)کار مستمر برای بیش از دو سال

(5) نصب و ساخت کوچک است

(6) اتصال چند کانال سنسور

(7) باتری یکبار مصرفی با ظرفیت بالا

1.توضیحات محصولات

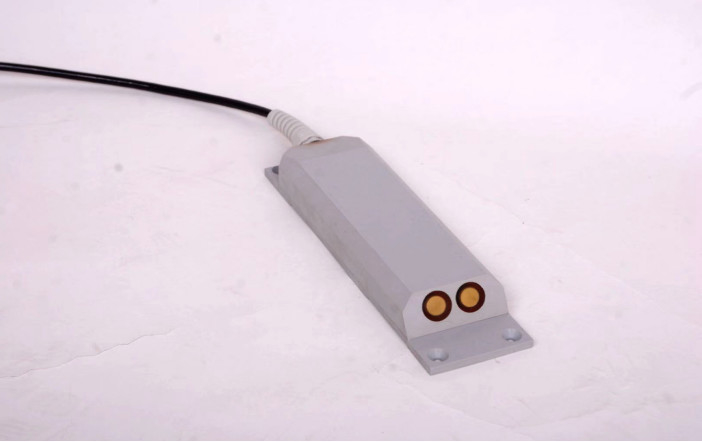

این محصول میزان جریان را بر اساس اصل اثر دپلر فراصوتی اندازه گیری می کند و می تواند سطح آب و دمای را از طریق سنسور فشار اندازه گیری کند.که می تواند به طور موثر ضد آب و مهر و موم.

◆ پروتکل ارتباطات Modbus و RS485 برای برقراری ارتباط با کامپیوتر دستی استفاده می شود.

◆ نصب دستگاه سنسور زیر آب آسان است.

◆ تمام تجهیزات طراحی الکترونیکی، منبع برق ولتاژ بالا، مصرف انرژی کم، بدون قطعات مکانیکی دارند.قابلیت اطمینان بالا و ضد تداخل قوی.

◆ طیف وسیعی از کاربردهای مختلف. می تواند در محیط های آب مختلف از آب خالص تا آب رودخانه زرد استفاده شود.

2.پاصل محصول

اصل فلو متر دوپلر: هنگامی که منبع ماوراء صوت و ناظر حرکت نسبی انجام می دهند، فرکانس دریافت شده توسط ناظر با فرکانس منبع ماوراء صوت متفاوت است.بنابراین، ذرات کوچک و حباب ها در حال حرکت با آب نسبت به انتقال دهنده فوق صوتی نیز فرکانس دریافت کننده انتقال دهنده را تغییر می دهد،و افزایش با افزایش سرعت حرکت تعلیق در آببنابراین، تغییر فرکانس دپلر اندازه گیری می شود و سرعت جریان آب در نقطه ی اندازه گیری جریان دپلر اندازه گیری می شود.این با منطقه برش متقابل کانال ضرب می شود تا اطلاعات جریان را بدست آورد.

از آنجایی که اندازه گیری جریان دوپلر از سرعت پخش صدا در آب استفاده می کند و سرعت پخش صدا در آب به شدت با دمای آب مرتبط است،دستگاه دارای یک سنسور دمایی برای اندازه گیری دمای داخلی است.، و بعد سرعت صدا را اصلاح کنید.

اندازه گیری عمق سطح از یک سنسور فشار برای اندازه گیری فاصله بین موقعیت سنسور سرعت جریان و سطح مایع استفاده می کند.

3پارامتر محصول

3.1 ویژگی های محصولات

◆ انواع اندازه گیری: سرعت نقطه ای، سطح مایع، دمای آب، سرعت جریان

◆ درجه حفاظت: IP68

◆ روش اندازه گیری: آنلاین

◆ اصول اندازه گیری: روش دپلر صوتی، روش ناحیه سرعت

◆ منبع برق: باتری، انرژی خورشیدی، برق شبکه

◆ سيگنال خروجي: Modbus RS485

◆ محتوای سیگنال خروجی: سرعت نقطه ای، جریان فوری، جریان تجمعی، سطح آب، دمای

◆ سیگنال خروجی ( منبع برق خارجی): 4 ~ 20mA

◆ 4 ~ 20mA محتوای سیگنال خروجی: جریان لحظه ای

◆ نیاز به pH مایع: pH 6 ~ 8

◆ نیاز به فشار مایع: 1 اتمسفر استاندارد در محیط طبیعی

◆ مصرف برق مستمر: 12V*65mA=12V*0.065A≈0.8W

3.2 شاخص اندازه گیری

3.3 مشخصات

4.Aپرونده درخواست
