KSULR-100 یونیورسال LORA RTU
راهنمای دستورالعمل
1.مقدمه
KSULR-100 جهانی LORA RTU یک جعبه جمع‌آوری داده حسگر چند منظوره است که توسط شرکت ما برای صنعت هوشمند، کشاورزی هوشمند و جامعه هوشمند راه‌اندازی شده است. این پروتکل استاندارد LoRaWAN را پذیرفته است، دارای SPI، UART، ADC، GPIO، I2C و سایر رابط های ارتباطی و چندین رابط ورودی است، و پیکربندی انعطاف پذیر است. بهترین انتخاب برای حل تکه تکه شدن برنامه LoRa iot، اتصال راحت و سریع حسگرهای مختلف، کوتاه کردن چرخه اتصال سنسور و هزینه تحقیق و توسعه، و درک سریع شبکه و مقیاس حسگرها است. ماژول بی‌سیم داخلی از شبکه استفاده می‌کند تا انتقال داده‌های بی‌سیم از راه دور و کم مصرف را به کاربران ارائه دهد و تمام داده‌های وضعیت حسگرها را به سرور مدیریت پس‌زمینه ابری در زمان واقعی ارسال می‌کند تا تجزیه و تحلیل آماری داده‌ها از پلتفرم ابری هوشمند را محقق کند. .

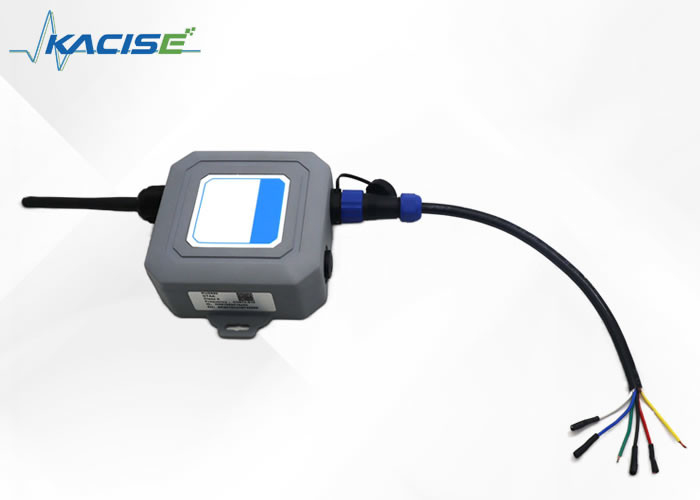

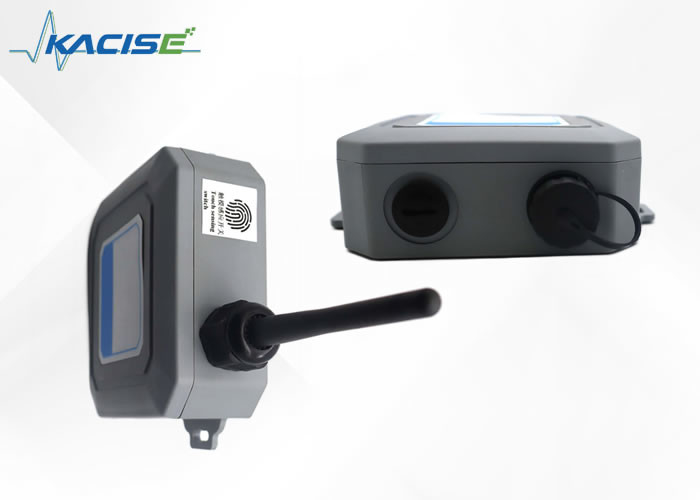

2-تصویر
3.ویژگی
- پشتیبانی از پروتکل استاندارد LoRaWAN
- پشتیبانی از انواع باندهای فرکانس در داخل و خارج از کشور، مانند: CN470-510/EU863-870/US902-928/AS923-925 / AU915-928 /CT850.
- SPI، UART، ADC، GPIO، I2C و سایر رابط های ارتباطی یکپارچه، می توانند به طور گسترده به انواع مختلفی از سنسورها متصل شوند.
- طراحی کم مصرف را اتخاذ می کند و دو حالت منبع تغذیه خارجی و منبع تغذیه باتری را برای انتخاب فراهم می کند.
- حالت منبع تغذیه باتری از باتری با ظرفیت 19000 میلی آمپر ساعت استفاده می کند.
- پشتیبانی از انواع خروجی ولتاژ، مانند: 3.3 ولت، 5 ولت، 9 ولت، 12 ولت و غیره؛
- پشتیبانی از پیکربندی پارامتر سیمی و بی سیم و ارتقاء سیستم عامل، پشتیبانی از پیکربندی از راه دور.
- پشتیبانی از زنگ باتری کم
- پشتیبانی از گزارش بسته ضربان قلب، فاصله ضربان قلب را می توان پیکربندی کرد.
- محدوده دمای صنعتی -40 درجه سانتیگراد ~ 80 درجه سانتیگراد.
4.اعمال شود
سری جهانی LORA RTU KSULR-100 برای جمع‌آوری مقادیر سنسورهای مختلف در محل نصب و آپلود داده‌های بی‌درنگ به پلتفرم مدیریت متمرکز از طریق ماژول انتقال بی‌سیم داخلی استفاده می‌شود که برای کاربران به صورت متمرکز هوشمند راحت است. مدیریت، نصب ساده و نگهداری راحت. می تواند در قطب، تیر چراغ، ساختمان داخل و خارج دیوار، سقف تیر، نصب راه حل دیواری انعطاف پذیر باشد. این برای نظارت بر حسگرها در کارخانه‌های لنگرگاه، انبارها، گلخانه‌های کشاورزی، اتاق‌های کامپیوتر، هیدرولوژی و سایر سناریوها مناسب است (به عنوان مثال سنسور فشار آب، سنسور سطح مایع، سنسور جریان مایع، سنسور غوطه‌وری آب، سنسور دما، سنسور رطوبت، سنسور نور، PM2 .5، سنسور زاویه، سنسور سرعت باد، و غیره)، دستیابی به دسترسی یکپارچه، جمع آوری داده های یکپارچه، و قابلیت گسترش انعطاف پذیر.
5.پارامترهای فنی
| پروژه |
شاخص های عملکرد |
| عملکرد بی سیم |
سرعت انتقال داده |
300bps ~ 5.4Kbps |
| فرکانس کاری |
CN470 ~ 510 مگاهرتز |
| EU863 ~ 870 مگاهرتز |
| US902 ~ 928 مگاهرتز |
| AS923 ~ 925 مگاهرتز |
| AU915 ~ 928 مگاهرتز |
| CT850MHz |
| حداکثر قدرت انتقال |
19dBm |
| حداکثر بودجه پیوند |
167 دسی بل |
| حداکثر حساسیت دریافت |
-140dBm (SF=12) |
| آنتن LoRa |
آنتن خارجی همه جانبه |
| رابط ارتباطی |
UART، SPI، I2C، GPIO، ADC، RS485 |
| محیط کار |
دمای عملیاتی |
-40℃℃+85℃ |
| رطوبت عملیاتی |
10% ~ 95% RH (غیر متراکم) |
| منبع تغذیه |
حالت منبع تغذیه |
ورودی DC 5 ~ 24 ولت و باتری داخلی (اختیاری). |
| ظرفیت باتری |
3.6 V/19000mAH |
| قدرت |
جریان خواب |
≤6uA |
| انتقال جریان |
≤125mA |
| جریان را دریافت کنید |
≤16mA |
6.تنظیمات پارامتر
پارامترها را می توان بر حسب تقاضا مطابق دستورالعمل های کارخانه تنظیم کرد و پس از دریافت ایستگاه پایه LoRaWAN تغییر مسیر می توان استفاده کرد.
6.1KSULR-100 ژنرال LORA RTU تنظیم پارامتر
KSULR-100 جهانی LORA RTU برای تنظیم پارامترها از طریق کابل USB-TTL (که توسط خودتان خریداری شده است) وصل شده است. پس از جدا کردن دوشاخه نرم پشت جعبه با موچین و برداشتن پیچ، پوسته باز شده و مطابق شکل وصل می شود (اتصال متقابل RXD و TXD، یعنی RXD کابل USB-TTL به TXD کابل متصل می شود. جعبه اکتساب، TXD به RXD جعبه اکتساب و TXD به RXD جعبه اکتساب متصل است با درپوش اتصال کوتاه به 3V3 متصل می شود و GND به GND جعبه اکتساب متصل می شود)
6.1.1 عملکرد مادربرد 485 را فعال کنید
ابزار پیکربندی جعبه سنسور را باز کنید > com مربوطه را انتخاب کنید > نرخ Baud 9600 > روی Open کلیک کنید تا پورت سریال باز شود > روی AN201 > Function Select > ورودی c در کادر بعد از AT+FUNMODE= کلیک کنید و سپس روی AT+FUNMODE= OK کلیک کنید. پایین سمت چپ برای نشان دادن تکمیل
6.1.2 نرخ باود رابط ارتباطی حسگر را تغییر دهید
روی کادر بعد از UART>AT+UART1CFG کلیک کنید، 9600> را وارد کنید و سپس 8n1 را انتخاب کنید. برای نشان دادن تکمیل، روی OK در زیر AT+UART1CFG کلیک کنید
6.2پارامترهای پرس و جو حسگر و زمان پرس و جو را تنظیم کنید
(به طور پیش فرض کارخانه داده ها را هر 30 دقیقه جمع آوری می کند و افزایش فرکانس پرس و جو مصرف برق را افزایش می دهد).
روی AN201 کلیک کنید> RS485 را کلیک کنید> AT+TRANS485MODE= مثلث معکوس عقب را انتخاب کنید polling> کلیک کنید AT+TRANS485MODE= پارامترها را تنظیم کنید، ok> 1800 را در کادر بعد از AT+SAMPLEDATATIM= وارد کنید > روی AT+SAMPLEDATATIM=Sok کلیک کنید. 8 در جعبه بعد AT+REQDATA= > 0103010000030437 را در کادر بعد از 8 وارد کنید> AT+REQDATA= پارامترهای تنظیم را کلیک کنید، ok> AT+RESPONSETIM= ورودی 10000 در کادر بعد از AT+RESPONSETIM= (زمان منبع تغذیه سنسور در طول هر درخواست، ممکن است خیلی کوتاه باشد منجر به عدم دستیابی به داده های صحیح می شود)> روی AT+ answertim = پارامترها را تنظیم کنید، ok> روی AT+REBOOT کلیک کنید در پایین سمت چپ ظاهر می شود. پس از سه بار صدای زنگ، به این معنی است که شبکه با موفقیت وارد شده است و داده ها را می توان در پس زمینه مشاهده کرد.
6.3 تغییر مسیر LoRaWAN ایستگاه پایه
برای اینکه بسته های ایستگاه پایه LoRaWAN به سرور LoRa مشخص شده ارسال شوند، لازم است آدرس سرور برای ایستگاه پایه پیکربندی شود.
مرورگر کروم را باز کنید، IP ایستگاه پایه LoRaWAN را وارد کنید (192.168.10.99 برای این مثال)، سپس نام کاربری و رمز عبور (نام کاربری = مهمان، رمز عبور = rimelink برای این مثال) را وارد کنید و وارد صفحه پیکربندی وب مانند شکل زیر شوید. .
سپس روی LoRaWAN Server Configuration > Server Address > IP را وارد کنید (lorawan.timeddd.com /b19>) > OK. همانطور که در شکل زیر نشان داده شده است
6.4برای مشاهده داده ها وارد پس زمینه شوید
به http://lorawan.timeddd.com/unit/ULogin.aspx وارد شوید،
شماره حساب: 19240527
رمز عبور: admin @ 666666
پس از ورود به سیستم، روی گزینه داده دستگاه ID مربوطه کلیک کنید تا داده های مربوطه را مشاهده کنید و کارخانه تنظیم شده است که هر 30 دقیقه یک بار داده ارسال شود.
محل شناسه در شکل نشان داده شده است
داده های به دست آمده به شرح زیر است (به صورت هگزادسیمال)، واحد فاصله 0.1 میلی متر زیر 6 متر، واحد برد میلی متر بالای 6 متر، و واحد دما درجه سانتی گراد است. 90 بایت مقدار سطح مایع و یازدهمین بایت است. بایت مقدار دما است. در این مورد، مقدار سطح مایع 08E3، واحد میلی متر و مقدار دما 001B است. هنگامی که به عدد اعشاری تبدیل می شود، سنسور سطح مایع را تا 2275 میلی متر و دما را تا 27 درجه سانتی گراد اندازه گیری می کند.
7.KSULR-100جهانیLORA RTUبه سنسور وصل شده است

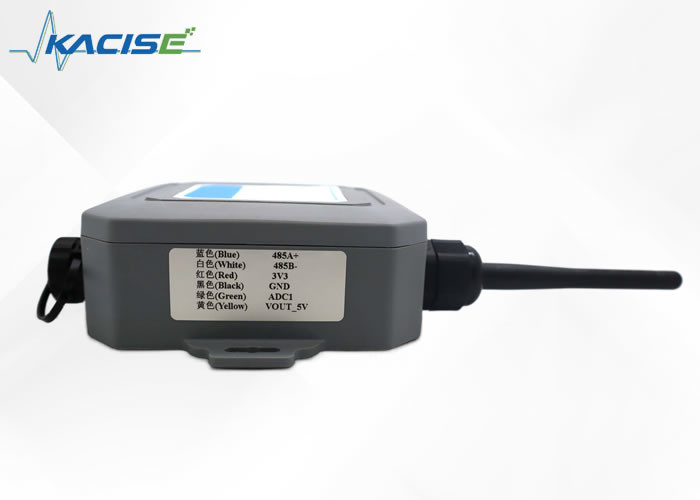

KSULR-100 یونیورسال LORA RTU همگی 485 خروجی هستند که می توانند مطابق با جعبه اکتساب به برچسب روی سنسور متصل شوند.
7.1نصب و راه اندازی
7.1.1 موارد احتیاط
به منظور جلوگیری از آسیب دیدن تجهیزات ناشی از نصب و ساخت نامناسب، لطفاً اقدامات احتیاطی زیر را دنبال کنید:
- نصب تجهیزات فقط توسط پرسنل حرفه ای یا نمایندگان مهندسی مجاز انجام می شود.
- به منظور اطمینان از ایمنی شخصی پرسنل ساخت و ساز، لطفا از ابزار نصب حرفه ای و واجد شرایط استفاده کنید.
- محل نصب تجهیزات باید دور از آتش، میدان الکتریکی قوی و محیط های دیگر باشد، در غیر این صورت ممکن است باعث آسیب به تجهیزات شود.
- نصب تجهیزات در محیط با لرزش زیاد ممنوع است.
- تجهیزات نصب در فضای باز نیاز به نصب مخزن ضد آب دارد.
- شرکت حق نهایی تفسیر اقدامات احتیاطی نصب را برای خود محفوظ می دارد.
7.1.2ابزار نصب را آماده کنید
ابزار نصب برای نصب تجهیزات ارائه نشده است. لطفاً ابزار نصب زیر را با توجه به محیط نصب واقعی آماده کنید
7.1.3تجهیزات نصب در داخل ساختمان
نصب دیواری
ابتدا جعبه چند منظوره را به صورت صاف روی محل نصب دیوار قرار دهید و از یک نشانگر برای علامت گذاری سوراخ نصب استفاده کنید. در مرحله دوم، مته ضربه ای (مته مته 8 میلی متر است) برای سوراخ کردن سوراخ در موقعیت علامت گذاری دیوار استفاده می شود و آستین لاستیکی دوباره داخل سوراخ قرار می گیرد. چکش برای ضربه زدن به آستین لاستیکی استفاده می شود، به طوری که آستین لاستیکی تماماً در سوراخ نصب قرار می گیرد. در نهایت از پیچ با اسپیسر برای تثبیت جعبه چند منظوره روی دیوار استفاده می شود.
روش نصب میله
ابتدا با استفاده از پیچ های ثابت صفحه پشتی را به پشت جعبه چند منظوره ثابت کنید و ثانیاً از حلقه برای عبور از سوراخ پشتی در پشت جعبه چند منظوره استفاده کنید؛ حلقه را دوباره دور میله بپیچید. در نهایت با استفاده از یک پیچ گوشتی کوچک حلقه را محکم قفل کنید و نصب کامل شود.
7.1.4نصب تجهیزات در فضای باز
شرح فرمت ارتباط داده
| Fport |
بالا/پایین |
بار |
|
|
توضیحات/نظرات |
| نوع سنسور |
نوع قاب |
فرمت داده |
| 43 |
بالا |
0x04 |
0x01 |
ADC |
3 بایت:
اولین بایت ولتاژ باتری، بالاترین بیت 0 برای ولتاژ معمولی، 1 برای ولتاژ پایین، 7 بیت پایین برای مقدار ولتاژ، مقدار واقعی باید بر 10 تقسیم شود، مانند 0x21 برای 3.3V، ولتاژ نرمال، 0x9F برای 3.1 ولت، ولتاژ کم؛
2-3 بایت داده ADC 2 بایت اشغال می کند و مقدار گزارش شده باید بر 1000 تقسیم شود، مانند 0xce4 برای 3.3 ولت.
|
| 43 |
بالا |
0x04 |
0x02 |
IIC |
N+1 بایت:
اولین بایت ولتاژ باتری، بالاترین بیت 0 برای ولتاژ معمولی، 1 برای ولتاژ پایین، 7 بیت پایین برای مقدار ولتاژ، مقدار واقعی باید بر 10 تقسیم شود، مانند 0x21 برای 3.3V، ولتاژ نرمال، 0x9F برای 3.1 ولت، ولتاژ کم؛
2-N+1 بایت داده IIC
N بایت همان تعداد رجیسترهای خواندن پیکربندی شده است
|
| 43 |
بالا |
0x04 |
0x03 |
RS485 |
N+1 بایت
اولین بایت ولتاژ باتری، بالاترین بیت 0 برای ولتاژ معمولی، 1 برای ولتاژ پایین، 7 بیت پایین برای مقدار ولتاژ، مقدار واقعی باید بر 10 تقسیم شود، مانند 0x21 برای 3.3V، ولتاژ نرمال، 0x9F برای 3.1 ولت، ولتاژ کم؛
2-N+1 بایت داده RS485 با داده های ارسال شده توسط سنسور به دستگاه مطابقت دارد.
|
| 43 |
بالا |
0x04 |
0x04 |
دما |
3 بایت:
اولین بایت ولتاژ باتری، بالاترین بیت 0 برای ولتاژ معمولی، 1 برای ولتاژ پایین، 7 بیت پایین برای مقدار ولتاژ، مقدار واقعی باید بر 10 تقسیم شود، مانند 0x21 برای 3.3V، ولتاژ نرمال، 0x9F برای 3.1 ولت، ولتاژ کم؛
2-3 بایت داده دما
بالاترین بیت از دو بایت، 0: عادی، 1: زنگ. کمترین عدد صحیح امضا شده 15 بیتی، ابتدا بالاترین بایت، مقدار واقعی باید بر 100 تقسیم شود، (به عنوان مثال، 97E6 نشان دهنده زنگ هشدار، دما 61.18 درجه سانتیگراد است، یا 6FED نشان دهنده عدم هشدار است. دما 41.15- درجه سانتیگراد است)
|
7.2ذخیره سازی و حمل و نقل
1، محصول باید در -40 ℃ ~ 80 ℃ ذخیره شود، رطوبت نسبی بیش از 90٪ نیست، تهویه، خشک، انبار گاز خورنده نیست.
بسته بندی محصول در یک بسته همراه با گواهینامه و دفترچه راهنما می باشد. برخورد شدید در حین حمل و نقل اکیداً ممنوع است
7.3شرایط گارانتی
کاربران مطابق دقیق دستورالعمل، سیم کشی صحیح، نصب، نگهداری از کیس، این محصول گارانتی رایگان به مدت 1 سال.
شرایط زیر مشمول گارانتی نمی شود:
1. برد مدار و اجزای آن را جدا کنید.
2. رعد و برق یا برق قوی به سیستم، مدار سوخته است.
3. ولتاژ منبع تغذیه از مقدار حد فراتر می رود، برد مدار سوخته است.
4. آب جعبه برق یا سایر اجسام خارجی.
5. انتخاب نادرست، بیش از محدوده استفاده از محصول.
6. قسمت خاصی از سنسور یا کل دستگاه آسیب دیده یا آسیب دیده است.
