توضیحات محصول:

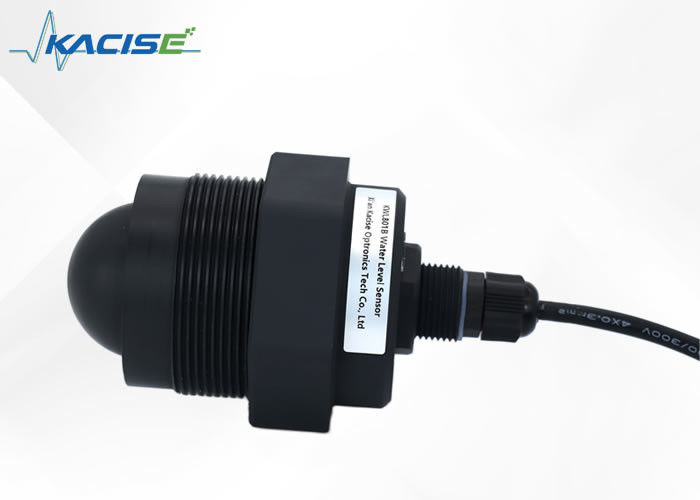

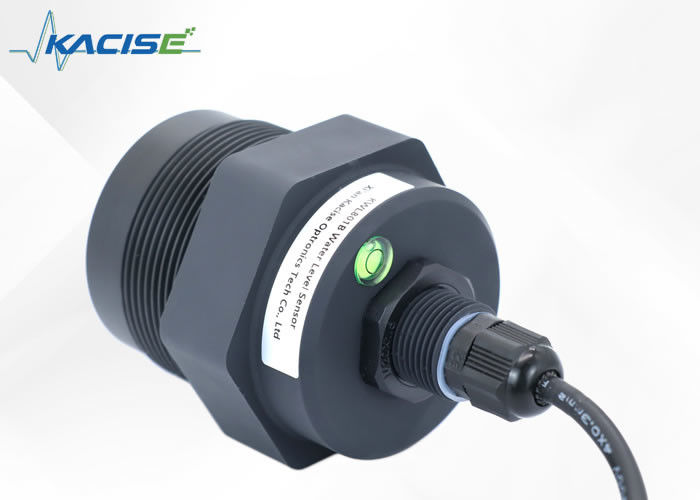

سنسور سطح راداری KWL801B-RS485 یک دستگاه پیشرفته مطابق با استاندارد ملی DB50/T 826-2017 برای سطح سنج است. جزء اصلی آن از طراحی ضد آب IP68 کاملا مهر و موم شده استفاده می کند که تضمین می کند که محصول حتی در محیط های سخت نیز ایمن باقی می ماند.
حداکثر برد اندازه گیری سنسور سطح راداری KWL801B-RS485 تا 40 متر گسترش می یابد، با نقطه کور فوق العاده حداقل کمتر از 6 سانتی متر. این محصول به دلیل فرکانس بالاتر و پهنای باند وسیع تر، دقت بالایی را ارائه می دهد.
این سنسور سطح رادار دارای یک براکت ثابت برای نصب سریع و آسان است. ما درک می کنیم که فرآیند نصب به همان اندازه ضروری است، و از این رو یک روش نصب ساده را طراحی کردیم که هم در زمان صرفه جویی و هم دقیق است.
ویژگی ها:
- بر اساس تراشه RF با موج میلی متری CMOS که خود توسعه یافته است
- معماری RF فشرده تر
- نسبت سیگنال به نویز بالاتر
- منطقه مرده کوچکتر
- پهنای باند کاری 5 گیگاهرتز
- وضوح اندازه گیری و دقت اندازه گیری بالاتر
- تأثیر کمتری از تداخل در محیط نصب
- راحت تر از نصب و
- طراحی مدرن آنتن تخت یکپارچه
مشخصات فنی:
| مدل |
KWL801B-RS485 |
| فرکانس اندازه گیری |
80 گیگاهرتز |
| ارتباط |
RS485 |
| فرکانس اکتساب |
≥200ms/ قابل تنظیم |
| جریان عملیات |
12 ولت / 14 میلی آمپر |
| دقت اندازه گیری فاصله |
± 2 میلی متر |
| پروتکل ارتباطی |
پروتکل Modbus/Text |
| عرض پرتو آنتن |
2.75 ± درجه |
| ولتاژ تغذیه |
9 تا 24 ولت |
| محدوده اندازه گیری |
0.2 تا 40 متر
0.18 تا 30 متر
0.1 تا 15/20 متر
0.06 ~ 3/5/10 متر
|
| جریان پالس RF |
100mA/20ms |
| رطوبت کاری |
0~95٪ |
| نوع نخ |
موضوع G/ سفارشی |
| دمای کاری |
-40 تا 75 درجه سانتیگراد |
| درجه مقاومت در برابر آب |
IP68 |
| وزن خالص |
0.6 کیلوگرم |

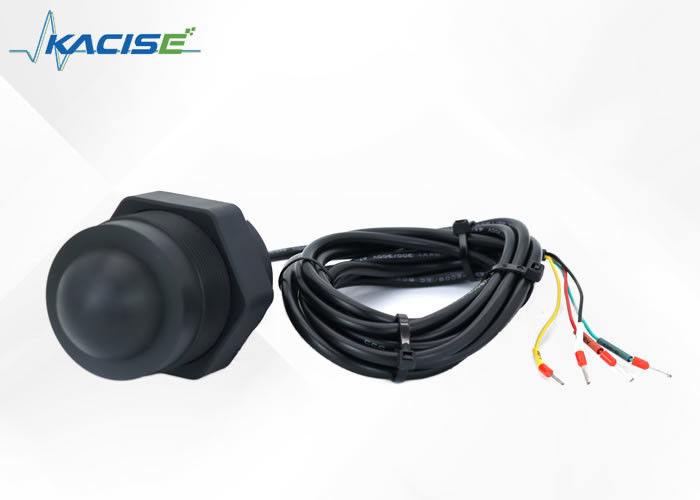

دستورالعمل سیم کشی
| خط قرمز |
VCC (منبع تغذیه 9 تا 24 ولت) |
| خط سیاه |
GND |
| خط زرد |
485-الف |
| خط سبز |
485-B |
ابعاد:
نصب و راه اندازی:
(1) اطمینان حاصل کنید که سنسور عمود بر سطح متوسط است.
(2) از پرتو فرستنده از تابش اشیاء تداخلی و ایجاد پژواک کاذب اجتناب کنید.
برای شرایط کاری معمولی به موارد زیر مراجعه کنید:
برنامه های کاربردی:
سنسور سطح رادار توضیح داده شد
سنسور سطح رادار دستگاهی است که از اصل بازتاب دامنه زمانی (TDR) برای اندازه گیری دقیق سطح مایعات یا جامدات استفاده می کند. سنسور از یک پالس الکترومغناطیسی استفاده می کند که با سرعت نور در طول کابل یا کاوشگر منتشر می شود.
هنگامی که پالس با سطح محیط اندازه گیری شده برخورد می کند، بخشی از آن به عنوان یک اکو به فرستنده پالس منعکس می شود. سپس نبض در همان مسیری که از آن آمده به عقب برمی گردد. فاصله بین فرستنده و سطح محیط اندازه گیری شده به نسبت مستقیم با زمان انتشار پالس است.
با استفاده از زمان انتشار پالس، سطح سنج رادار می تواند ارتفاع محیط اندازه گیری شده را محاسبه کند. این با استفاده از زمان صرف شده برای حرکت پالس از فرستنده به سطح محیط اندازه گیری شده و بازگشت دوباره به فرستنده به دست می آید.
پشتیبانی و خدمات:
محصول فرستنده سطح رادار با طیف وسیعی از پشتیبانی فنی و خدمات برای اطمینان از عملکرد بهینه و رضایت مشتری ارائه می شود. این خدمات عبارتند از:
1. راهنمایی و پشتیبانی نصب: تیم کارشناسان ما میتوانند در نصب فرستنده سطح رادار برای اطمینان از تنظیم صحیح و عملکرد صحیح آن کمک کنند.
2. آموزش: ما برنامه های آموزشی را برای کمک به مشتریان برای آشنایی با محصول و ویژگی های آن و همچنین نحوه عیب یابی هر گونه مشکلی که ممکن است ایجاد شود ارائه می دهیم.
3. خدمات تعمیر و نگهداری و تعمیر: تیم ما می تواند خدمات تعمیر و نگهداری و تعمیر را ارائه دهد تا فرستنده سطح رادار را در بهترین حالت نگه دارد و طول عمر آن را افزایش دهد.
4. پشتیبانی فنی: تیم پشتیبانی فنی ما برای پاسخ به هرگونه سؤال یا نگرانی مشتریان در مورد محصول، از جمله مشکلات و مشکلات تشخیصی، در دسترس است.
5. خدمات کالیبراسیون: ما خدمات کالیبراسیون را برای اطمینان از دقت اندازه گیری های فرستنده سطح رادار ارائه می دهیم.
به طور کلی، هدف ما ارائه خدمات و پشتیبانی فنی جامع است تا به مشتریان خود کمک کنیم تا حداکثر بهره را از محصول فرستنده سطح رادار خود ببرند و رضایت آنها را از خرید تضمین کنیم.
بسته بندی و حمل و نقل:
بسته بندی محصول:
- فرستنده سطح رادار به طور ایمن در یک جعبه مقوایی بسته بندی می شود.
- جعبه با مواد محافظ پر می شود تا از آسیب در هنگام حمل و نقل جلوگیری شود.
- این محصول همچنین برای محافظت بیشتر در نایلون حباب دار بسته بندی می شود.
حمل و نقل:
- حمل و نقل توسط پیک معتبر انجام می شود.
- به مشتریان یک شماره رهگیری برای نظارت بر وضعیت حمل و نقل آنها ارائه می شود.
- هزینه ارسال بسته به مقصد و روش ارسال انتخابی توسط مشتری متفاوت خواهد بود.
