توضیحات محصول:

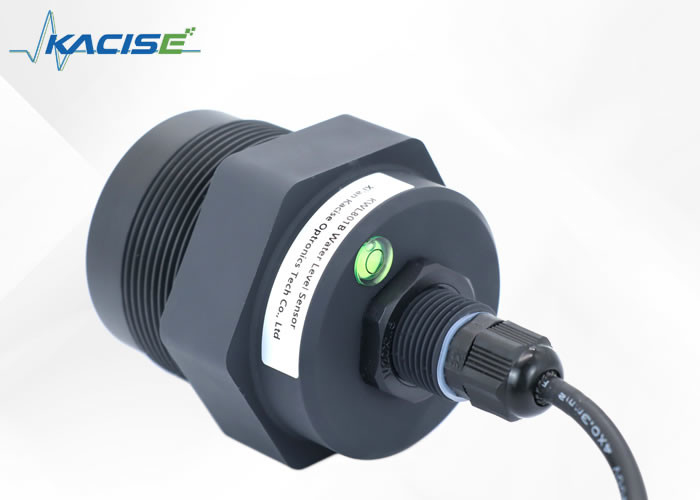

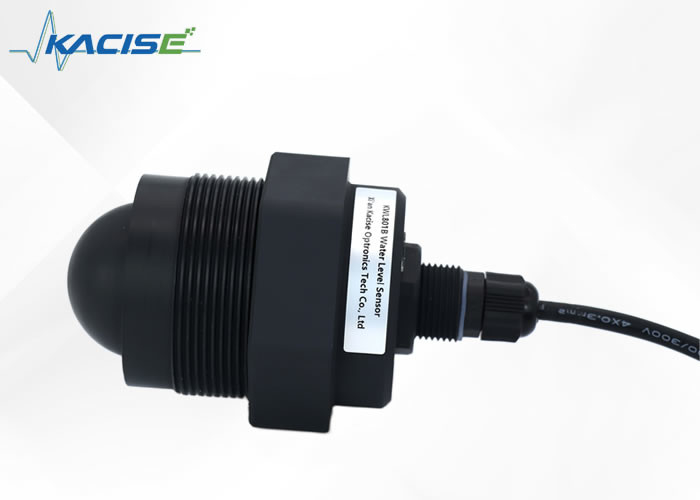

سنسور سطح رادار KWL801B-RS485 یک دستگاه پیشرفته است که مطابق با استاندارد ملی DB50/T 826-2017 برای سطح سنج است.جزء اصلی آن استفاده می کند یک طراحی ضد آب IP68 کاملا مهر و موم، تضمین می کند که محصول حتی در محیط های خشن نیز ایمن باقی بماند.
حداکثر محدوده اندازه گیری سنسور سطح رادار KWL801B-RS485 تا 40 متر گسترش می یابد، با نقطه نابینا بسیار کم کمتر از 6 سانتی متر.به لطف فرکانس بالاتر و پهنای باند گسترده تر.
این سنسور سطح رادار دارای یک براکت ثابت برای نصب سریع و آسان است.و بنابراین ما یک روش نصب ساده طراحی شده است که هم صرفه جویی در زمان و دقیق.
ویژگی ها:
- بر اساس تراشه RF امواج میلی متری CMOS خود توسعه یافته
- معماری RF فشرده تر
- نسبت سیگنال به سر و صدا بالاتر
- منطقه ی مرده ی کوچکتر
- پهنای باند کاری 5GHz
- رزولوشن و دقت اندازه گیری بالاتر
- تاثیر کمتر از مداخله در محیط نصب
- آسان تر از نصب و
- طراحی مدرن آنتن تخت یکپارچه
مشخصات فنی:
| مدل |
KWL801B-RS485 |
| فرکانس اندازه گیری |
۸۰ گیگاهرتز |
| ارتباطات |
RS485 |
| فرکانس کسب |
≥200ms/ قابل تنظیم |
| جریان کار |
12V/14mA |
| دقت اندازه گیری فاصله |
±2mm |
| پروتکل ارتباطات |
پروتکل Modbus/ متن |
| عرض پرتو آنتن |
±2.75° |
| ولتاژ تغذیه |
9 تا 24 ولت |
| محدوده اندازه گیری |
0.2 تا 40 متر
0.18 تا 30 متري
0.1~15/20 متر
0.06~3/5/10م
|
| جریان پالس RF |
100mA/20ms |
| رطوبت کاری |
0 تا 95% |
| نوع رشته |
رشته G/ سفارشی |
| دمای کار |
-40 تا 75 درجه |
| درجه مقاومت در برابر آب |
IP68 |
| وزن خالص |
0.6 کيلوگرم |

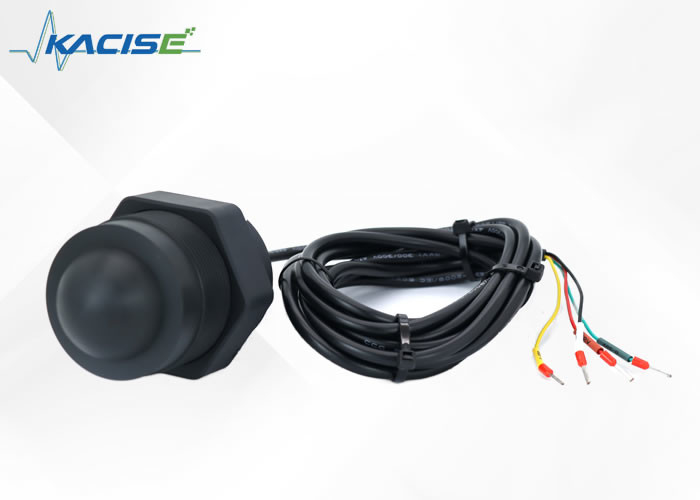

دستورالعمل های سیم کشی
| خط قرمز |
VCC (9 ~ 24V منبع برق) |
| خط سياه |
GND |
| خط زرد |
485-A |
| خط سبز |
485-B |
ابعاد:
نصب:
(1) اطمینان حاصل کنید که سنسور عمودی به سطح متوسط است.
(2) از اشعه فرستنده جلوگیری کنید تا اشعه اش اجسام تداخل کننده را تشعشع دهد و اکوهای دروغین تولید کند.
برای شرایط کار معمولی به موارد زیر مراجعه کنید:
کاربردها:
حسگر سطح رادار توضیح داده شده است
سنسور سطح رادار یک دستگاه است که از اصل بازتاب دامنه زمان (TDR) برای اندازه گیری دقیق سطح مایعات یا مواد جامد استفاده می کند.سنسور از یک پالس الکترومغناطیسی استفاده می کند که در امتداد یک کابل یا کاوشگر با سرعت نور گسترش می یابد.
هنگامی که نبض با سطح محیط اندازه گیری مواجه می شود، بخشی از آن به عنوان یک اکو به فرستنده نبض بازتاب می شود. نبض سپس از همان مسیر که از آن آمده است به عقب حرکت می کند.فاصله بین فرستنده و سطح رسانه اندازه گیری شده متناسب با زمان گسترش پالس است.
با استفاده از زمان گسترش پالس، رادار سطح سنج می تواند ارتفاع رسانه مورد اندازه گیری را محاسبه کند.این با استفاده از زمان مورد نیاز برای پالس برای سفر از فرستنده به سطح رسانه اندازه گیری شده و دوباره به فرستنده به دست می آید.
پشتیبانی و خدمات:
محصول فرستنده سطح رادار با طیف وسیعی از پشتیبانی فنی و خدمات برای اطمینان از عملکرد بهینه و رضایت مشتری همراه است. این خدمات شامل:
1راهنمای نصب و پشتیبانی: تیم کارشناسان ما می توانند در نصب فرستنده سطح رادار کمک کنند تا اطمینان حاصل شود که به درستی تنظیم شده و به درستی کار می کند.
2آموزش: ما برنامه های آموزشی ارائه می دهیم تا به مشتریان کمک کنیم با محصول و ویژگی های آن آشنا شوند و همچنین چگونگی رفع هر گونه مشکلاتی که ممکن است بوجود بیاید.
3خدمات تعمیر و نگهداری: تیم ما می تواند خدمات تعمیر و نگهداری را برای حفظ فرستنده سطح رادار در بهترین حالت و افزایش عمر آن ارائه دهد.
4پشتیبانی فنی: تیم پشتیبانی فنی ما در دسترس است تا به هر سوالی که مشتریان ممکن است در مورد محصول داشته باشند پاسخ دهد، از جمله رفع مشکل و تشخیص مشکلات.
5خدمات کالیبراسیون: ما خدمات کالیبراسیون را برای اطمینان از دقت اندازه گیری های فرستنده سطح رادار ارائه می دهیم.
به طور کلی،هدف ما ارائه پشتیبانی فنی و خدمات جامع برای کمک به مشتریان ما برای به دست آوردن بیشترین از محصولات خود را رادار سطح فرستنده و اطمینان از رضایت خود را با خرید خود را.
بسته بندی و حمل:
بسته بندی محصول:
- فرستنده سطح رادار در جعبه ي کارتوني بسته بندي ميشه
- جعبه با مواد محافظتی پر خواهد شد تا از هر گونه آسیب در طول حمل و نقل جلوگیری شود.
- این محصول همچنین برای محافظت اضافی با پوشش حباب پیچیده خواهد شد.
حمل و نقل:
- حمل و نقل توسط يک خدمات نامه رساني معتبر انجام مي شود.
- مشتریان با شماره ردیابی برای نظارت بر وضعیت محموله خود فراهم می شوند.
- هزینه های حمل و نقل بسته به مقصد و روش حمل و نقل انتخاب شده توسط مشتری متفاوت خواهد بود.
