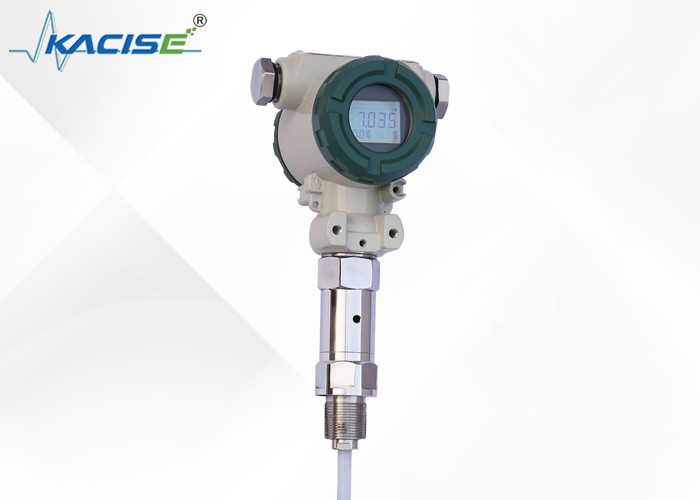

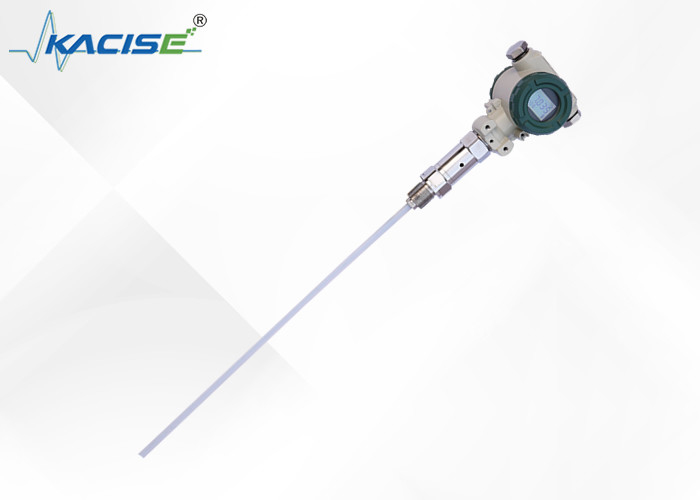

KCF6021-1-230mm 32MPa IP67 سنسور سطح سوخت ظرفیتی ضد آب با دمای -50 ~ 250 °C

توضیحات محصول:

فرستنده سطح ظرفیت سری KCF600 یک راه حل ایده آل برای تشخیص مداوم مایعات مختلف در شرایط سخت، مانند دمای بالا و فشار بالا، خوردگی بالا،تمایل به کریستالیزه شدناین دستگاه به ویژه برای اندازه گیری آب، محلول های اسید و قلیایی و همچنین سطح آب در دیگ ها مناسب است. این فرستنده شامل هیچ قطعه متحرک یا انعطاف پذیر نیست.ارائه قابلیت اطمینان بالا، نصب آسان و مقاومت در برابر ضربه عالی با هزینه مناسب. علاوه بر این می تواند جایگزین شناور سنتی، ورودی،و فرستنده های سطح مبتنی بر فشار فرقی در موقعیت های مختلف.

اجزای کلیدی فرستنده از سنجش ظرفیت RF پیشرفته استفاده می کنند که دقیقاً با دمای تعویض شده و خطی هستند.سپس این اجزای به یک سیگنال الکتریکی استاندارد تبدیل می شونداین سیستم با پروتکل های ارتباطی مانند HART، CANBUS و 485 پیکربندی می شود. فرستنده دارای کالیبراسیون خود در سراسر طیف کامل آن است.که امکان کالیبراسیون خودکار "صفر" و "مجموعه" را با دو فشار کلید فراهم می کند، ارائه انعطاف پذیری به موقعیت های مختلف پیچیده.

ویژگی ها:

پارامترهای فنی:

● مواد مرطوب شده: فولاد ضد زنگ 316، 1Gr18Ni19Tior یا PTFE

●استقرار بلند مدت: ≤0.2%FS/سال

● حرکت دمایی:≤0.02٪FS/°C (مجموعه 0~70°C)

● سطوح انفجار: ExiraIIC T6، Flameproof Ext II C T5

● حفاظت:IP67

● پارامترهای کاملا ایمن:Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

الکtrدرc interface and sigبه عنوان defدرon

فرستنده یک ابزار استاندارد سطح دوم یا سه سیم است. پایانه های قدرت (نشانه) در سمت سیم کشی ابزار در داخل خانه قرار دارند.خط سيگنال بايد كابل محافظ يا جفت خم شده باشد، سعی کنید با دیگر لوله کابل برق یا حوضه بعدی، و یا از طریق تجهیزات قدرت بالا در نزدیکی آن، کنار هم قرار نگیرید.

Picture1: Stanدارت منevال tغرامتitاره wirدرج جiaگرام

1پین خالی

24-20mA+

34-20mA-

4پین خالی

اتصال دو سیم

خروجی سیگنال

منبع برق 224 ولت

3منطقه مشترک

4پین خالی

اتصال سه سیم

Picture2: هANT1 کاربریmuنیکاt..ntغرامتitاره wiriاینگ دیaگرام

Picture3:منnrinsicaمنمنy safe wiriاینگ دیagram

نصب

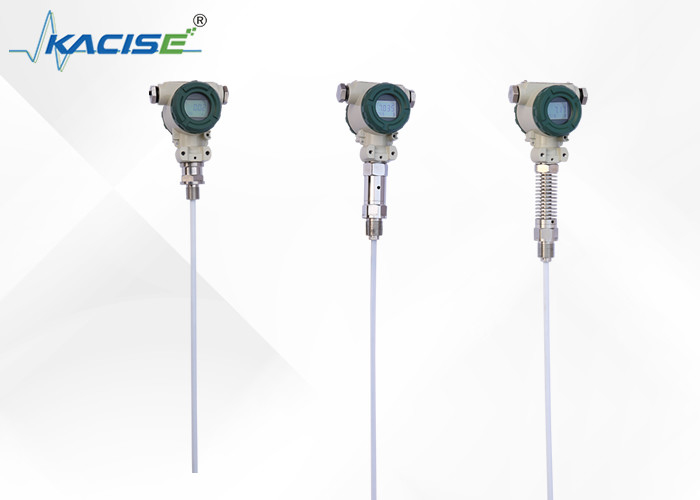

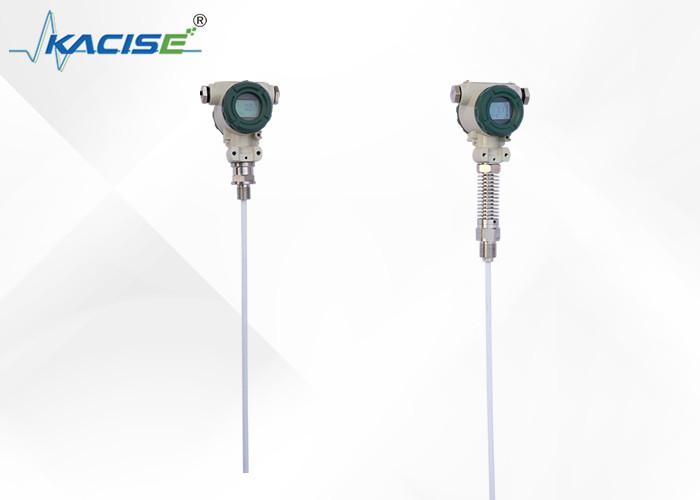

فرستنده سطح کابل و میله دارای روش های ثابت مختلفی برای سازگاری با شرایط مختلف سایت است. هنگامی که سایت نمی تواند امکانات فرآیند مانند M20 × 1 را فراهم کند.5 نخ یا فلنج زنانه، شما می توانید سه روش نصب را انتخاب کنید (سقف لوله افقی و عمودی، که شما را در نصب در محل مفید می کند.(با تصاویر)

هنگام اندازه گیری رسانه های با تحرک بیشتر، کاربر می تواند برای جلوگیری از نوسان شدید سنسور، که می تواند نقش ثبات سنسور را بازی کند، تکیه وزن را انتخاب کند.اجسام سنگین باید در هنگام اضافه کردن وزن در پایین مخزن قرار گیرند، تا سیم حسگر شکسته نشود.

هنگامی که شرایط سایت بد است، کاربر باید از محافظ سنسور برای محافظت از سنسور استفاده کند تا از آسیب جسد خارجی یا تأثیر بر دقت اندازه گیری جلوگیری کند.

اگر ظروف فلزی نباشند، ما باید محفظه فرستنده را با دسترسی سیم به پایین ظروف در هنگام استفاده از فرستنده سطح میله KCF600 قرار دهیم.در غیر این صورت اندازه گیری دقیق نیست..

این محصول در کارخانه کالیبراسیون شده است. نیاز به تنظیم میدان می تواند روش های زیر را انجام دهد:

A: باهوش cyrcبذار dاِبوگgبا هم آشنا شدنhاز:

نقطه صفر--- وقتی سطح مایع در پایین ترین نقطه قرار دارد، کلید "Z" و کلید "S" را برای 8 ثانیه پس از همان زمان آزاد نگه دارید، و سپس کلید "Z" را کلیک کنید،جریان خروجی به طور خودکار به 4mA تنظیم می شود.

موقع پر شدن ------ وقتی سطح مایع در بالاترین نقطه قرار گرفته، کلید "Z" و کلید "S" را برای 8 ثانیه نگه دارید و بعد از همان زمان، کلید "S" را کلیک کنید،جریان خروجی به طور خودکار به 20mA تنظیم می شود.

ب: Aکارگردانیcبذار ازببا هم برخورد کردhod:

هنگامی که سطح مایع در محدوده بعدی، استفاده از پیچ پیچ به آرامی چرخش "Z" پتانسیومتر، مشاهده آمپتر خواندن نزدیک به 4mA

هنگامی که سطح مایع در حد بالا، با استفاده از پیچ پیچ به آرامی چرخش "S" پتانسیومتر و مشاهده آمپتر خواندن نزدیک به 20mA

و آن را برای 2-3 بار بیشتر کار کنید، تا صفر و دامنه دقیق 4mA و 20mA باشد. پس از تنظیم، باید پوشش فرستنده را محکم کنید.

نهt:

1. محصولات با گواهینامه محصول و راهنمای عرضه شده ، که دارای شماره محصول ، پارامترهای فنی ، نمودار سیم کشی و تاریخ تولید است ، لطفاً برای جلوگیری از اشتباه بررسی کنید.

2. نصب باید بر اساس نوع اتصال محصول و رشته باشد ، بررسی کنید که آیا رابط سایت با رابط محصول سازگار است یا خیر.مراقب مهر و موم باشين، این گشتاور نمی تواند به طور مستقیم به محفظه فرستنده اضافه شود و فقط می تواند به رابط شش طرفه فرستنده اضافه شود.

3. سيم کشي بايد به طور سختي مطابق دستورالعمل هاي شرکت باشه

4. اين محصول يک ابزار تحويل انرژي دقيق است، منع جدا کردن، برخورد، سقوط و رد سخت به بازی.

5فرستنده بلافاصله پس از روشن شدن کار می کند، اما خروجی می تواند پس از گرم شدن برای 30 دقیقه ثبات داشته باشد.

6. استفاده غیرطبیعی ، قطع برق ، چک کردن یا تماس مستقیم با بخش فنی ما

7حمل و نقل، ذخیره سازی باید برای بازگرداندن بسته بندی اصلی و ذخیره سازی در یک انبار خنک، خشک و تهویه شود.

8در فرآیند نصب باید توجه داشته باشید تا از شکستن پوست سیم سنسور جلوگیری شود.

9هنگام نصب سیم سنسور، فاصله از دیوار استخر باید حداقل 10 سانتی متر بالاتر باشد، در غیر این صورت اندازه گیری دقیق نخواهد بود.

10خط زمین گیری کل ساختار PTFE و سطح میله باید با

رسانه های اندازه گیری شده؛ در غیر این صورت اندازه گیری دقیق نخواهد بود.

11محل نصب باید اقدامات موثر حفاظت از صاعقه را انجام دهد.

12محفظه های هر فرستنده ای از این سری باید به زمین متصل شوند؛ مقاومت زمین باید کمتر از 4Ω باشد.

13موانع ایمنی باید گواهینامه ضد انفجار داشته باشند؛ الزامات نصب آن باید مطابق با الزامات دستورالعمل باشد.

14. هنگامی که فرستنده به منطقه "0" استفاده می شود، ترانسفورماتورهای قدرت دارای مانع باید الزامات GB3836.4-2000 NO. 8 را برآورده کنند.1.

کاربردها:

اندازه گیری سطح مایعات Kacise برای طیف گسترده ای از برنامه ها، از جمله نظارت بر سطح سوخت در راه حل های ردیابی GPS مناسب است.آن را با ولتاژ منبع برق 2 ′′ 28VDC تغذیه می شود و باید از مانع ایمنی برای اطمینان از عملکرد ایمن و قابل اعتماد تغذیه شودمحدوده دمای سنج -50 ~ 250 °C و محدوده فشار -0.1MPa ~ 32MPa است، که آن را برای استفاده در انواع محیط های صنعتی ایده آل می کند.

اندازه گیری سطح مایعات Kacise دارای سیگنال خروجی 4 ′′ 20mA ، 4 ~ 20mA با ارتباط HART / 485 / CAN Bus Communication است ، که آن را با طیف گسترده ای از سیستم های کنترل صنعتی سازگار می کند.نصب آن آسان است و حداقل مقدار سفارش 2 واحد استمحصول در یک کارتن بسته بندی شده و زمان تحویل 5 روز کاری دارد.

اندازه گیری سطح مایعات Kacise یک محصول بسیار انعطاف پذیر است که می تواند در سناریوهای مختلف استفاده شود. آن را معمولا در کامیون ها و مخازن صنعتی برای نظارت بر سطح سوخت استفاده می شود.اطمینان از اینکه مخازن هرگز خالی نیستند و جلوگیری از وقایع هزینه ایهمچنین در راه حل های ردیابی GPS برای نظارت بر مصرف سوخت و اطمینان از اینکه وسایل نقلیه با کارایی بهینه کار می کنند استفاده می شود.

به طور خلاصه، Kacise Fluid Level Meter یک محصول با کیفیت بالا است که برای طیف گسترده ای از کاربردهای صنعتی مناسب است.دقیق، و قابل اعتماد. چه شما نیاز به نظارت بر سطح سوخت در یک کامیون یا یک مخزن صنعتی و یا به دنبال یک کشنده سطح ظرفیت برای استفاده در راه حل های ردیابی GPS،اندازه گيري سطح مايع Kacise انتخاب فوق العاده اي است.
