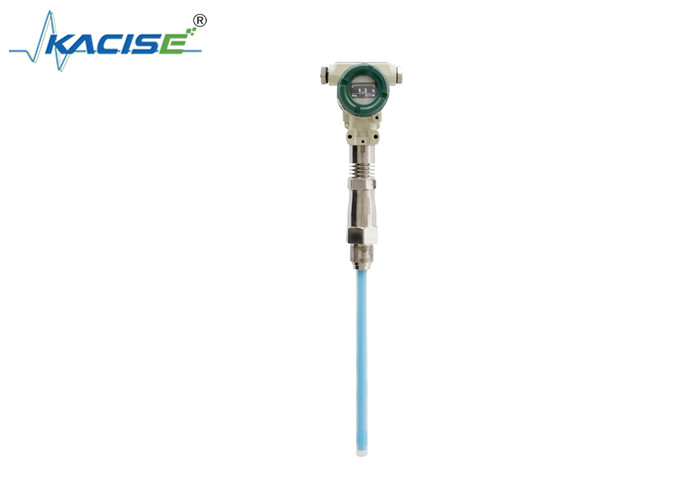

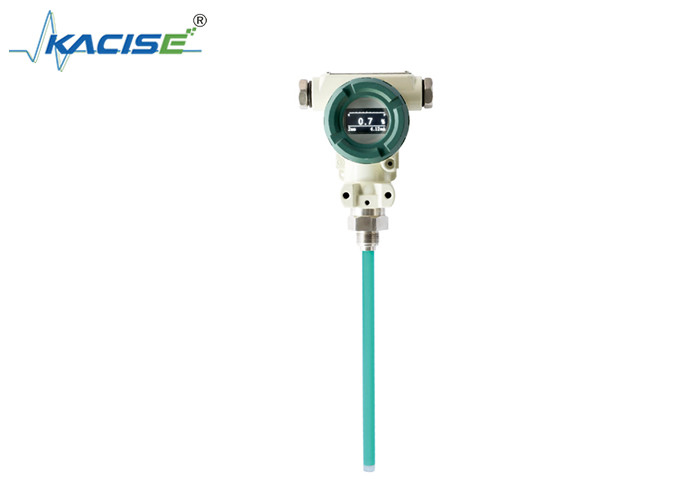

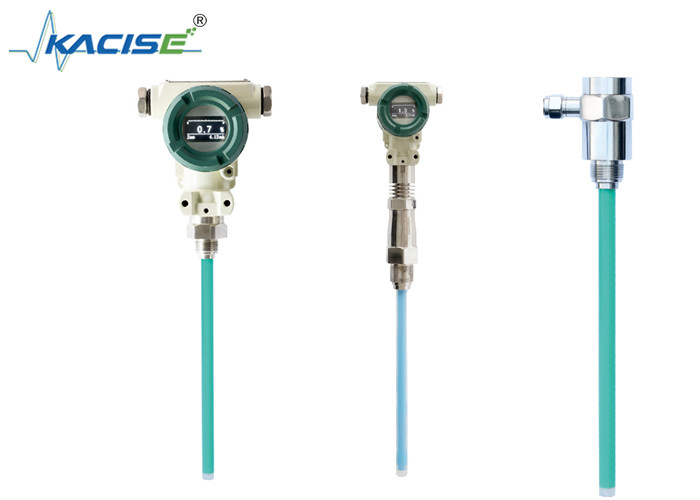

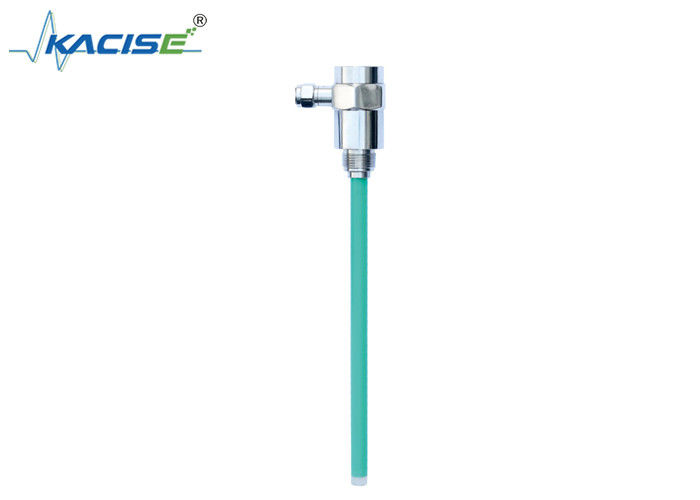

KCF6052-1-625mm 4-20mA مایع سطح سنج با ارتباطات HART -50-250C دمای سنج

توضیحات محصول:

سنسور سطح مایع ظرفیت KCF6052 یک ابزار اندازه گیری متنوع است که برای محیط های اندازه گیری چالش برانگیز مناسب است. این شامل اندازه گیری در فاضلاب، روغن (با پوشش) ،مایعات با لزگی بالا، و بیشتر. این مقاوم به ضربه و آسان برای نصب، آن را به یک راه حل قابل اعتماد و مقرون به صرفه تبدیل می کند. آن را می تواند جایگزین سنسورهای سطح دیگر مانند پذیرش فرکانس رادیویی، رادار، فوق صوت،و سنسورهای مغناطیس محکمی و اندازه گیری دقیق رسانه های مختلف.

این محصول دارای یک مدار پیشرفته تشخیص ظرفیت فرکانس رادیویی است که اندازه گیری را به یک سیگنال الکتریکی استاندارد تبدیل می کند.پردازنده داخلی به طور دقیق برای درجه حرارت جبران و ارائه تصحیح خطی برای اطمینان از دقت بالاسنسور از اسکن توموگرافی استفاده می کند تا به طور خودکار ثابت دی الکتریک و تغییر دمای محیط را تشخیص دهد، به طور خودکار کالیبراسیون و سازگار با محیط اندازه گیری شود.این امر نیاز به کالیبراسیون مجدد را از بین می برد و قابلیت سازگاری با الزامات اندازه گیری مختلف را در محیط های پیچیده تضمین می کندسنسور همچنین دارای مقاومت عالی در برابر آویزان شدن، فشرده سازی، حباب ها و سایر شرایط نامطلوب است.

این محصول دارای سطح حفاظت IP68 است که قادر به مقابله با محیط های خشن و ارائه اندازه گیری های پایدار در طول دوره های طولانی است.

ویژگی:

• سازگاری اتوماتیک، کالیبراسیون اتوماتیک، خروجی پایدار طولانی مدت از ارزش ارتفاع واقعی.
• ضد آويزان شدن، ضد چگالي، ضد حباب و غيرهاي ضد کثافت فوق العاده قوي است.
• ساختار ساده، بدون قطعات متحرک، قابلیت اطمینان بالا، نگهداری کمتر.
• انواع خروجی سیگنال برای دسترسی آسان به سیستم های مختلف در دسترس است.
• این مورد تحت تاثیر درجه حرارت، وزن خاص، فشار و سایر عوامل مایع اندازه گیری نشده است.
• مقاومت بالاترین دمای ≤250°C، مقاومت بالاترین فشار ≤4MPa و عمر طولانی است.
• عملکرد مهر و موم خوب، درجه حفاظت IP68 (به جز 6052)
• اقدامات محافظتی کامل در برابر جریان بیش از حد، ولتاژ بیش از حد و قطب پذیری قدرت
• چرخه اندازه گیری: 0.5 ثانیه
• ثبات بلند مدت: ≤0.1%FS/سال
• حرکت دمایی: ≤0.02٪FS/°C (در محدوده -40°C+80°C)
• دقت اندازه گیری:

هنگامی که محدوده اندازه گیری در محدوده 300mm باشد، خطا مطلق در محدوده ±3mm (از جمله 3mm) است.

هنگامی که محدوده اندازه گیری 300-700mm است، سطح دقت 1 است.0;

هنگامی که محدوده اندازه گیری 700-2000mm باشد، سطح دقت 0 است.5;

پارامترهای فنی:

● مواد مرطوب شده: فولاد ضد زنگ 316، 1Gr18Ni19Tior یا PTFE

●استقرار بلند مدت: ≤0.2%FS/سال

● حرکت دمایی:≤0.02٪FS/°C (مجموعه 0~70°C)

● سطوح انفجار: ExiraIIC T6، Flameproof Ext II C T5

● حفاظت:IP67

● پارامترهای کاملا ایمن:Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

نصب

قبل از نصب، شما باید مدل محصول، پارامترهای فنی، پورت نصب،و محیط کاربرد به طور دقیق برای اطمینان از اینکه سنسور در محل با محیط نصب مطابقت دارد. اگر مشکلی پیدا کردید، در اسرع وقت با کارکنان فروش تماس بگیرید تا مسائل مربوط به نصب بعدی را تایید کنید یا مسائل مربوط به بازگشت و مبادله را برای جلوگیری از آسیب ناشی از استفاده نادرست.اندازه گیری نادرست یا آسیب به محصول.

هشدار: نصب زنده، جدا کردن، برخورد، رها کردن یا ضربه زدن به شدت ممنوع است

سنسور سطح مایع دارای روش های مختلف نصب و تثبیت برای انطباق با شرایط مختلف سایت است.

1. سنسور بر روی یک ظرف فلزی مهر و موم نصب شده است که می تواند با فلنج یا رشته متصل شود.می تواند در یک نوع پلاگین نصب شود، همانطور که در شکل زیر نشان داده شده است: نصب نوع پلاگین

2حسگر بر روی ظروف نصب شده است که در آن حرکات، ضربه مایع، تکان شدید و غیره در محیط اندازه گیری وجود دارد.سنسور می تواند با یک لوله متصل به خارج از ظروف از طریق یک فلنج یا اتصال رشته نصب شود، همانطور که در شکل زیر نشان داده شده است: نصب خارجی

3• محیط اندازه گیری دارای تحریک، ضربه مایع، نوسان شدید و غیره است و مخزن شرایطی برای نصب لوله های اتصال خارجی ندارد.زمانی که نصب پلاگین باید استفاده شود، سنسور باید مجهز به یک لوله محافظ باشد. محدوده اندازه گیری بیش از 1000 میلی متر است و مخزن باید رزرو شود.یا نصب یک براکت ثابت برای اطمینان از آن است که سنسور به دلیل ضربه خشن مایع آسیب دیده است.

4حسگر می تواند با فلنج یا رشته متصل شود زمانی که ظروف غیر فلزی یا سطح نصب از لبه داخلی ظروف جدا شده است.گزینه سنسور باید از یک الکترود کمکی یا یک ساختار محافظ محافظ استفاده کند.اگر ساختار مورد نیاز اتخاذ نشود، عملکرد عادی سنسور نمی تواند تضمین شود.شما نیاز به نصب الکترود کمکی خود را (از یک انتهای سیم فلزی برای اتصال پوسته سنسور / فلنج استفاده کنید، و اضافه کردن یک ضد وزن به پایین مخزن در انتهای دیگر، و حفظ یک طول خاص برای سیم برای جلوگیری از آسیب سیم) ، همانطور که در شکل زیر نشان داده شده است:روی یک ظرف غیر فلزی، رشته دار یا فلنج نصب شده

5. سنسور می تواند با فلنج یا رشته روی ظرف باز به براکت نصب متصل شود. گزینه سنسور باید از یک الکترود کمکی یا یک ساختار محافظ استفاده کند.اگر ساختار مورد نیاز اتخاذ نشود، خروجی کار عادی سنسور نمی تواند تضمین شود و یک دستگاه کمکی باید به تنهایی نصب شود. الکترودها (یک انتهای سیم فلزی را به پوسته / فلج سنسور متصل کنید،یک شیء ضد وزن را در یک انتهای مخزن قرار دهید.، برای جلوگیری از آسیب به سیم یک طول خاص را برای سیم ذخیره کنید) ، همانطور که در شکل زیر نشان داده شده است: در ظرف باز،نصب براکت (وضعیت نصب در فاصله از فاصله از دیوار استخر باید بیشتر از 10CM باشد، در غیر این صورت اندازه گیری نادرست خواهد بود.

کاربردها:

اندازه گیری سطح مایعات Kacise برای اندازه گیری سطح مایعات در مخازن، ظروف و لوله ها طراحی شده است. می تواند در سناریوهای مختلف مانند تولید نفت و گاز، پردازش شیمیایی،درمان آب، و تولید برق. سنسور می تواند در هر دو مناطق خطرناک و غیر خطرناک نصب شود، و از مانع ایمنی تغذیه می شود.

محدوده فشار اندازه گیری سطح مایعات Kacise -0.1MPa ~ 32MPa است و ولتاژ منبع برق آن 12 ′′ 28VDC است. سیگنال خروجی 4 ′′ 20mA است ،و همچنین می تواند با ارتباطات HART/485/CAN Bus Communication استفاده شود.این باعث می شود که یکپارچه سازی سنسور با سیستم های دیگر در کارخانه آسان باشد.

اندازه گیری سطح مایعات Kacise دارای ثبات طولانی مدت ≤0.2٪ FS / سال است که اندازه گیری دقیق در طول زمان را تضمین می کند.که به این معنی است که در برابر ورودی گرد و غبار و آب مقاوم استاین باعث می شود که آن را مناسب برای استفاده در محیط های خشن.

اندازه گیری سطح مایعات Kacise برای فرستنده سطح سوخت و سنسورهای ظرفیتی برای تشخیص سطح نقطه ای ایده آل است. می توان از آن برای اندازه گیری سطح مایعات مانند روغن، بنزین، دیزل و آب استفاده کرد.سنسور آسان برای نصب و نگهداری است، و داده های اندازه گیری قابل اعتماد و دقیق را فراهم می کند.
