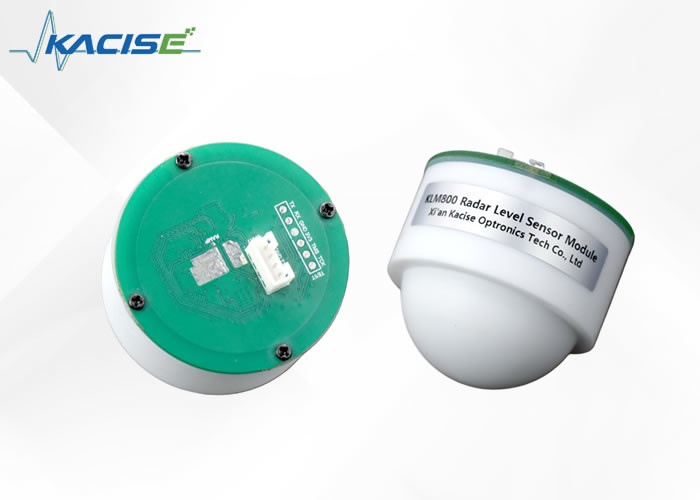

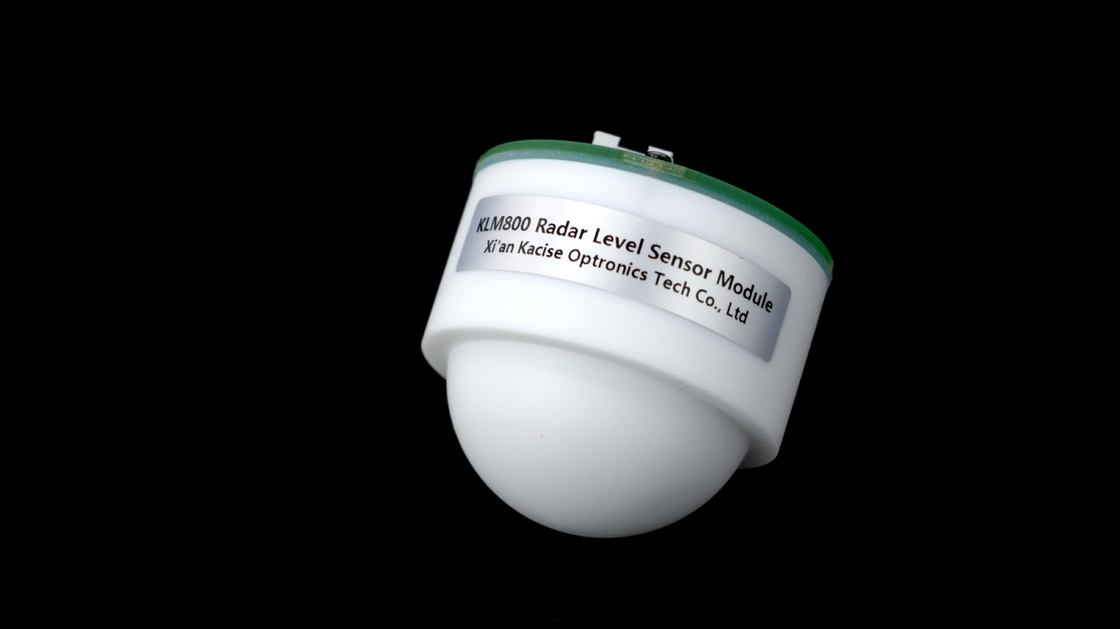

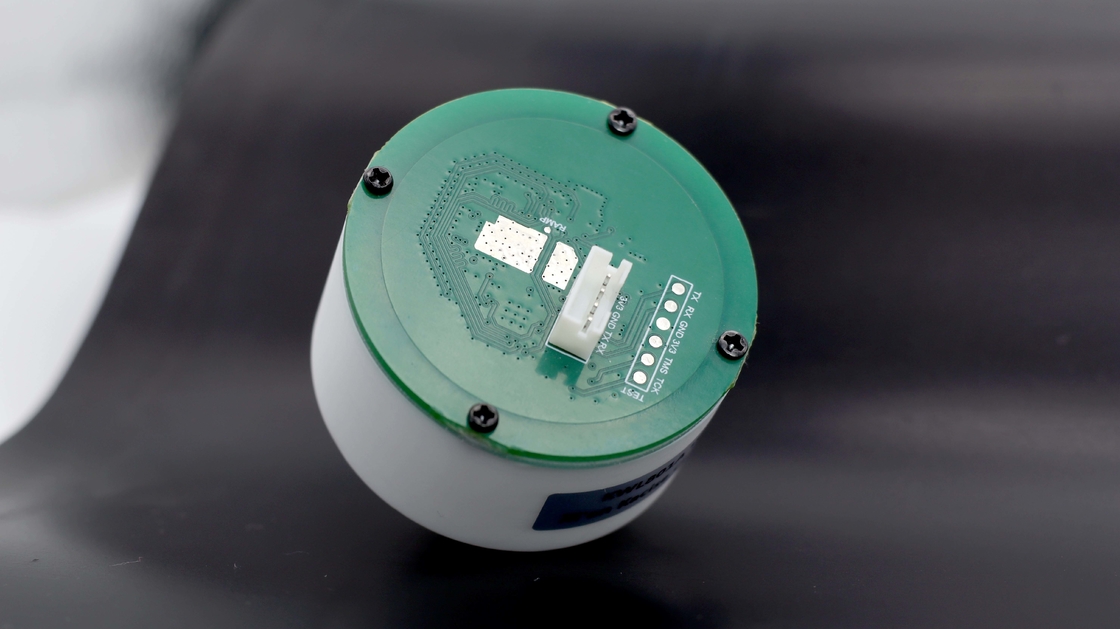

KLM800 رادار سطح سنسور ماژول جریان عملیاتی 12V 30MA رطوبت کاری 0 ~ 95%

توضیحات محصول:

جزء رادار موج میلیمتر از سه بخش اصلی تشکیل شده است: واحد فرکانس رادیویی، واحد پردازش و آنتن صفحه چاپی. بر خلاف سایر انواع رادار،رادار امواج ميلي متري مي تونه با نفوذ از طريق موانع مثل نور اهداف رو تشخیص بدهاین سنسور تمام روز کار می کند و به شدت یکپارچه و کوچک است و دارای یک رابط انعطاف پذیر است.

رادار سطح محصول بر اساس رادار امواج میلی متری توسعه یافته است. برای اندازه گیری ارتفاع آنتن رادار از سطح مایع استفاده می شود.آن را در زمینه های مختلف مانند اندازه گیری منابع آب رودخانه و مخزن استفاده می شود، و اندازه گیری سطح مخزن و سطح آب.

ماژول های مورد استفاده در این محصول می توانند از دستگاه های زیر مشتق شوند:

• ماژول رادار از یک تراشه 80G با فرکانس بالا برای پشتیبانی از محدوده در شرایط مختلف کار، مانند حالت جامد و مایع استفاده می کند.
• آنتن لنز پیکربندی برای انطباق با محیط های مختلف انتخاب می شود.

این محصول در زمینه های مختلف مانند مهندسی حفاظت از آب، کارخانه های تصفیه فاضلاب و کارخانه های شیمیایی نفت استفاده می شود.

کاربردها:

● بررسی آب رودخانه ها، مخازن آب و سایر منابع آب

● اندازه گیری سطح مخزن و سطح آب

● پروژه ای برای حفظ آب

● برنامه تصفیه فاضلاب

● کارخانه شیمیایی نفتی

3. انتخاب مکان کمتر ناپایدار از ماژول نصب (سعی کنید برای نصب در پورت تزریق و خروجی موج بزرگ است، موج، دقت اندازه گیری بیشتر،بدتر).

4نقشه نصب

تضمین در محدوده اشعه بدون حواس پرتی مانند سواحل رودخانه

نکته های لازم

نصب ماژول برای حفظ ثابت تا آنجا که ممکن است، جلوگیری از ماژول jitter، محیط اطراف به باز کردن تا حد ممکن است.

1فاصله بین ماژول و سطح آب بیشتر از 30 سانتی متر است تا اطمینان حاصل شود که سطح جلو ماژول (سطح آنتن) موازی با سطح مایع اندازه گیری است.

2فاصله بین ماژول و لبه مخزن، لبه استخر، لبه سد رودخانه و لبه استخر بیشتر از 0.5 متر است.

3. انتخاب مکان کمتر ناپایدار ماژول نصب (سعی کنید برای نصب در پورت تزریق و خروجی موج بزرگ است، موج، دقت اندازه گیری بیشتر،هر چه بدتر باشه))

پروتکل ارتباطی پورت سریال

به عنوان مثال، داده های ارسال شده FF 2A 4B 90 42 47 است، که در آن FF عنوان فریم است، چهار بایت وسط "2A 4B 90 42" اطلاعات فاصله است،و پایان اندازه اطلاعات واقعی خود را به 42 90 4B 2A (نوع نقطه شناور هکسادیمال) تنظیم می کند.، که به اعشاری ۷۲.۱۴۶۸ سانتی متر تبدیل می شود.

47 یک چک سوم است و محاسبه آن به شرح زیر است:

اولین تبدیل فاصله نقطه شناور 72.1468 uint32_t عدد کامل (4 بایت) به 72، در سطح پایین در دو بایت 0 (HEX 0) ، پایین از 72 (HEX 48) به عنوان چک سوم به عنوان فریم سر پایین،بالا + عدد کامل برای گرفتن 8 بیت پایین، (FF + 0 x00 + 0 x48) و 0 x47 x00ff = 0

اضافه کردن: حالت تست SScom

می تواند با استفاده از یک پورت سریال برای کمک (دست SScom) آزمایش شود:

1. استفاده از ماژول پورت سریال USB متصل به رابط USB کامپیوتر، باز SSCOM نرم افزار عیب یابی سریال، انتخاب

بندر درست

2. ارسال AT + TLVS = 1 n، برای تبدیل رشته خروجی، با توجه به ارسال فرمان

"AT + START n"

3. رشته خروجي

توجه: نرخ باود پیش فرض به 9600 است. اگر یک رشته را بدون سمت راست SSCOM باز کنید، برای نمایش آن بر روی افزونه سمت راست "Save Parameters" کلیک کنید.

يادداشت:

در حالت کار MCU، برای پیکربندی، ابتدا دستور تنظیم مجدد را ارسال کنید (کار را قطع کنید) ، دستور ورودی را سفارشی کنید، سپس دستور تنظیم مجدد را ارسال کنید (تعداد را موثر کنید) ،و دستور شروع رو بفرست.

پروتکل ارتباطی MODBUS RTU

1دستورالعمل نصب: کد عملکرد 0 x10

(1)Rتنظیمات کارخانه استور

دستور درخواست:

تعريف داده ها: 0 برای بازگرداندن تنظیمات کارخانه، 1 برای راه اندازی مجدد برنامه.

اطلاعات پاسخ:

مثال ها:

درخواست: 7f 10 10 00 00 02 00 00 9 e 33 01

پاسخ: 7f 10 10 00 00 0 f 17 01

جایی که بخش داده 00 00 به معنای بازگرداندن تنظیمات کارخانه است.

(2) از آدرس دستگاه

دستور درخواست:

تعریف داده ها: محدوده ارزشهای 1--247.

اطلاعات پاسخ:

مثال ها:

درخواست: 7F 10 20 01 00 01 02 00 01 6E 21

پاسخ: 7f 10 20 01 00 01 51 D7

بخش داده 00 01 نشان می دهد که آدرس برده به 1 تنظیم شده است.

(3) محدوده اندازه گیری

دستور درخواست:

تعریف داده ها: ارزش داده ها داده های شناور است، واحد متر است، ارزش طول داده ها 4 بایت است، فرمت داده ها 16 بیت داده در جلو و 16 بیت داده در عقب است.

اطلاعات پاسخ:

مثال ها:

درخواست: 7 46 00 02 04 f 10 20 00 00 41 30 تا 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 که بخش داده های داده های نقطه شناور 11 متر است.

(4) فاصله زمان را اندازه گیری کنید

دستور درخواست:

تعریف داده ها: فواصل زمانی جمع آوری داده های سطح آب را در واحد ms تنظیم کنید و حداقل مقدار آن 100ms است.

اطلاعات پاسخ:

مثال ها:

درخواست: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

پاسخ: 7F 10 20 2E 00 01 60 1E

در میان آنها، بخش داده 03 E8 به اعشاری 1000 تبدیل می شود، یعنی فواصل جمع آوری داده به 1000ms تنظیم می شود.

(5) نرخ باود ارتباطات

دستور درخواست:

تعريف داده ها: سرعت ارتباط: 4800،9600,19200.

اطلاعات پاسخ:

مثال ها:

درخواست: 7f 10 20 00 02 01, 02, 25 80 B4 E2

پاسخ: 7F 10 20 02 00 01 A1 D7

بخش داده 28 80 به این معنی است که نرخ باود ارتباطات به 9600 تنظیم شده است.

2دستور سوال: کد تابع 0x03

(1)از آدرس دستگاه

دستور درخواست:

اطلاعات پاسخ:

تعریف داده ها: محدوده ارزشهای 1--247.

مثال ها:

درخواست: 7f 03 01 00 20 01 D4 14

پاسخ: 7f 03 02 0 01 51 8 e

بخش داده 00 01 به این معنی است که آدرس برده 1 است.

(2)قدرت برد

دستور درخواست:

اطلاعات پاسخ:

تعریف داده ها: ارزش داده ها داده های شناور است، واحد متر است، ارزش طول داده ها 4 بایت است، فرمت داده ها 16 بیت داده در جلو و 16 بیت داده در عقب است.

مثال ها:

درخواست: 7 46 f 03 20 00 00 02 24

پاسخ: 7f 03 04 00 00 41 30 54، 70

بخش داده 00 00 41 30 به داده های نقطه شناور تبدیل می شود که 11 متر است.

(3) نرخ ارتباط باود

دستور درخواست:

اطلاعات پاسخ:

مثال ها:

درخواست: 7f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

بخش داده 2880 به اين معناست که سرعت ارتباطات 9600 بود است

(4) فاصله زمان را اندازه گیری کنید

دستور درخواست:

اطلاعات پاسخ:

تعریف داده ها: فواصل زمانی جمع آوری داده های سطح آب را در واحد ms تنظیم کنید و حداقل مقدار آن 100ms است.

مثال ها:

درخواست: 7F 03 20 2E 00 01 EF

پاسخ: 7f 03 02 90 F0 03 E8

در میان آنها، بخش داده 03 E8 به اعشاری 1000 تبدیل شد، که نشان می دهد که فواصل جمع آوری داده 1000ms بود.

(5)نتایج اندازه گیری پرس و جو

دستور درخواست:

اطلاعات پاسخ:

تعریف داده: ارزش داده داده های نوع شناور است، واحد آن متر است. مقدار طول داده 4 بایت است، فرمت داده برای 16 بیت داده های پایین در سابق، 16 بیت داده های بالا در عقب است.معنی نتیجه اندازه گیری با نوع اندازه گیری مرتبط است.، و پیش فرض سطح آب است.

مثال ها:

درخواست: 7 4 0 f a 48 0 0 f 00 02 e

پاسخ: 7f 04 04 04 19 3 f 9 e 25 2 c

بخش داده 04 19 3F 9E به داده های نقطه شناور تبدیل می شود که 1.2345 متر است.

19049 e3f، در یک مکان، با موقعیت بالا راست.

(6) نسخه پرس و جو

دستور درخواست:

اطلاعات پاسخ:

تعریف داده ها: داده ها در فرمت کدگذاری BCD، 0x20 0x23 0x05 0x12، که به معنی داده های 20230512 است.

(7) دستگاه های جستجو برای آدرس پخش

دستور درخواست:

اطلاعات پاسخ:

تعریف داده ها: 0x7F در داده ها آدرس 485 دستگاه است.
