راهنمای عملیات سنسور سطح رادار اسپلیت
1. مقدمه
1.1 بررسی اجمالی محصول

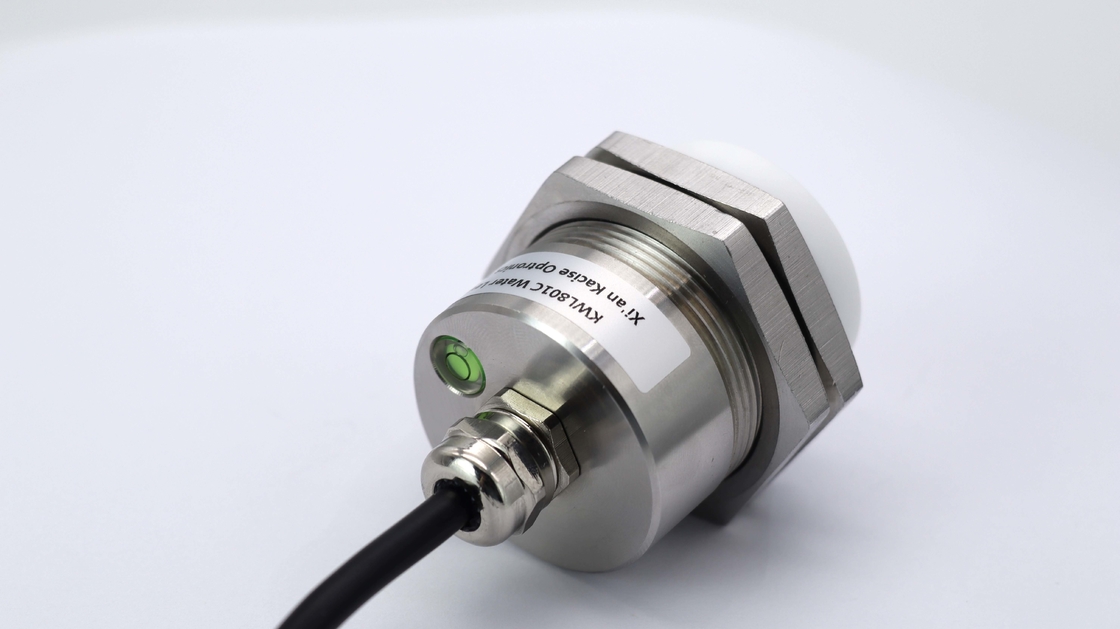

سنسور سطح رادار KWL801C با مشخصات استاندارد مشخص شده در استاندارد ملی DB50/T 826-2017 برای سطح سنج مطابقت دارد. جزء اصلی آن با عایق رطوبتی IP68 کاملا مهر و موم شده طراحی شده است.
حداکثر محدوده اندازه گیری محصول تا 40 متر و حداقل نقطه کور کمتر از 6 سانتی متر است.

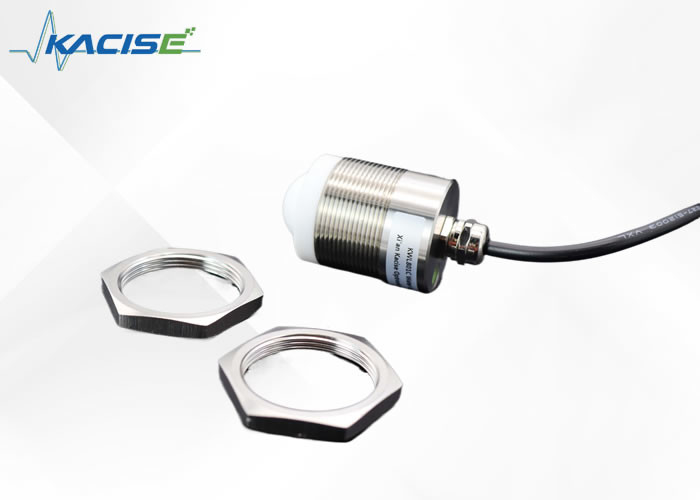

به دلیل فرکانس بالاتر و پهنای باند وسیع تر، دقت بالایی را به دست می آورد. علاوه بر این، محصول دارای یک براکت ثابت برای نصب است.
1.2 اصل تشخیص
سنسور سطح رادار بر اساس اصل بازتاب دامنه زمانی (TDR) است. پالس الکترومغناطیسی در طول کابل یا پروب با سرعت نور منتشر می شود. هنگامی که با سطح محیط اندازه گیری شده برخورد می کند، بخشی از پالس سطح سنج رادار منعکس می شود تا در همان مسیر یک بازگشت پژواک به فرستنده پالس ایجاد کند و فاصله بین فرستنده و سطح محیط اندازه گیری شده به نسبت مستقیم با زمان انتشار پالس است، بنابراین ارتفاع تراز محاسبه می شود.
2. ویژگی
- بر اساس تراشه RF با موج میلی متری CMOS که خود توسعه یافته است
- معماری RF فشرده تر
- نسبت سیگنال به نویز بالاتر
- منطقه مرده کوچکتر
- پهنای باند کاری 5 گیگاهرتز
- وضوح اندازه گیری و دقت اندازه گیری بالاتر
- تأثیر کمتری از تداخل در محیط نصب
- راحت تر از نصب و
- طراحی مدرن آنتن تخت یکپارچه
3. مشخصات فنی
| مدل |
KWL801C-RS485 |
KWL801C-RJ45 |
KWL801C-RS232 |
KWL801C-TTL |
| فرکانس اندازه گیری |
80 گیگاهرتز |
| ارتباط |
RS485 |
| فرکانس اکتساب |
≥200ms/ قابل تنظیم |
| جریان عملیات |
12 ولت / 14 میلی آمپر |
| دقت اندازه گیری فاصله |
± 2 میلی متر |
| پروتکل ارتباطی |
پروتکل Modbus/Text |
| عرض پرتو آنتن |
2.75 ± درجه |
| ولتاژ تغذیه |
9 تا 24 ولت |
| محدوده اندازه گیری |
0.2 تا 40 متر
0.18 تا 30 متر
0.1 تا 15/20 متر
0.06 ~ 3/5/10 متر
|
| جریان پالس RF |
100mA/20ms |
| رطوبت کاری |
0~95٪ |
| نوع نخ |
موضوع G/ سفارشی |
| دمای کاری |
-40 تا 75 درجه سانتیگراد |
| درجه مقاومت در برابر آب |
IP68 |
| وزن خالص |
0.6 کیلوگرم |
4. دستورالعمل سیم کشی
4.1 [نسخه RS485] دستورالعمل های سیم کشی
| خط قرمز |
VCC (منبع تغذیه 9 تا 24 ولت) |
| خط سیاه |
GND |
| خط زرد |
485-الف |
| خط سبز |
485-B |
4.2 [نسخه پورت شبکه RJ45] دستورالعمل های سیم کشی
4.3 [نسخه RS232] دستورالعمل های سیم کشی
| خط قرمز |
12 (منبع تغذیه 6 تا 28 ولت) |
| خط سیاه |
GND |
| خط زرد |
TX |
| خط سبز |
RX |
4.4 [نسخه TTL] دستورالعمل های سیم کشی
| خط قرمز |
VCC |
| خط سیاه |
GND |
| خط زرد |
TX |
| خط سبز |
RX |
5. ابعاد
6. سوالات متداول
1. س: آیا می توانم آرم خود را روی محصول قرار دهم؟
ج: حتما. می توان لوگو را روی بدنه چاپ کرد و نام شرکت را می توان روی پلاک حک کرد.
2.Q: در مورد کنترل کیفیت چطور؟
پاسخ: همه محصولات قبل از بسته بندی 3 بار تست می شوند.
3. س: آیا می توانم دستور آزمایشی، مثلاً 1 عدد را منتشر کنم؟
پاسخ: مطمئناً دستور آزمایشی قابل قبول است. به طور کلی، ما مدل های رایج در انبار داریم. پس از دریافت پرداخت، نمونه ظرف 1 هفته ارسال می شود.
4.Q: آیا می توانید با توجه به نیازهای من طراحی کنید؟
پاسخ: البته، تیم ما برای شما طراحی خواهد کرد تا دبی سنج شیر ما در انتهای شما کاملاً کار کند.
7. اطلاعات شرکت
Xi'an Kacise دارای گواهی ISO 9001-2008، GJB 9001B-2009، CE، ایمنی ذاتی ضد انفجار و ایمنی ایزوله ضد انفجار و غیره است که تضمین می کند محصولات ما مطابق با استانداردهای بین المللی هستند.
ما 10 سال است که در ساخت ابزار اندازه گیری فشار، سطح و جریان و محصولات مرتبط تخصص داریم. ما با پرسنل فنی و مدیریتی مجرب، با تلاش تمام کارکنان خود، به یک تولید کننده ابزار اندازه گیری حرفه ای و ارائه دهنده راه حل تبدیل شده ایم. و ما به طور مداوم در تلاش برای بهبود کیفیت محصول هستیم.
در حال حاضر، سنسور Kacise در حال حاضر به آمریکا، اسپانیا، استرالیا، شیلی و 20 کشور و منطقه دیگر صادر شده است و بازخوردهای مطلوب بسیاری دریافت کرده است. توزیع کنندگان ما در خارج از کشور نیز در حال افزایش هستند. ما "قیمت های معقول، زمان تولید کارآمد و خدمات پس از فروش خوب" را به عنوان اصل خود می دانیم و امیدواریم با مشتریان بیشتری برای توسعه متقابل همکاری کنیم.
