1مقدمه

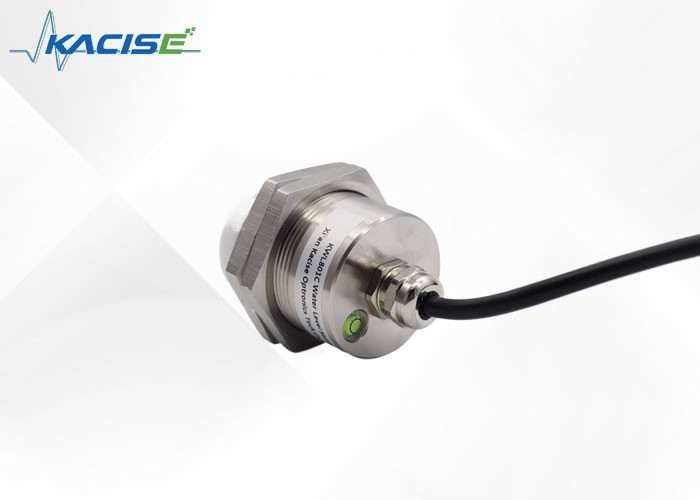

1.1 خلاصه ی محصول
سنسور سطح رادار KWL801C مطابق با مشخصات استاندارد در استاندارد ملی DB50/T 826-2017 برای سطح سنجها است.قطعه اصلی آن با یک ضد آب IP68 کاملا مهر و موم طراحی شده است.
حداکثر محدوده اندازه گیری محصول تا 40 متر گسترش می یابد، با حداقل نقطه کور کمتر از 6 سانتی متر.

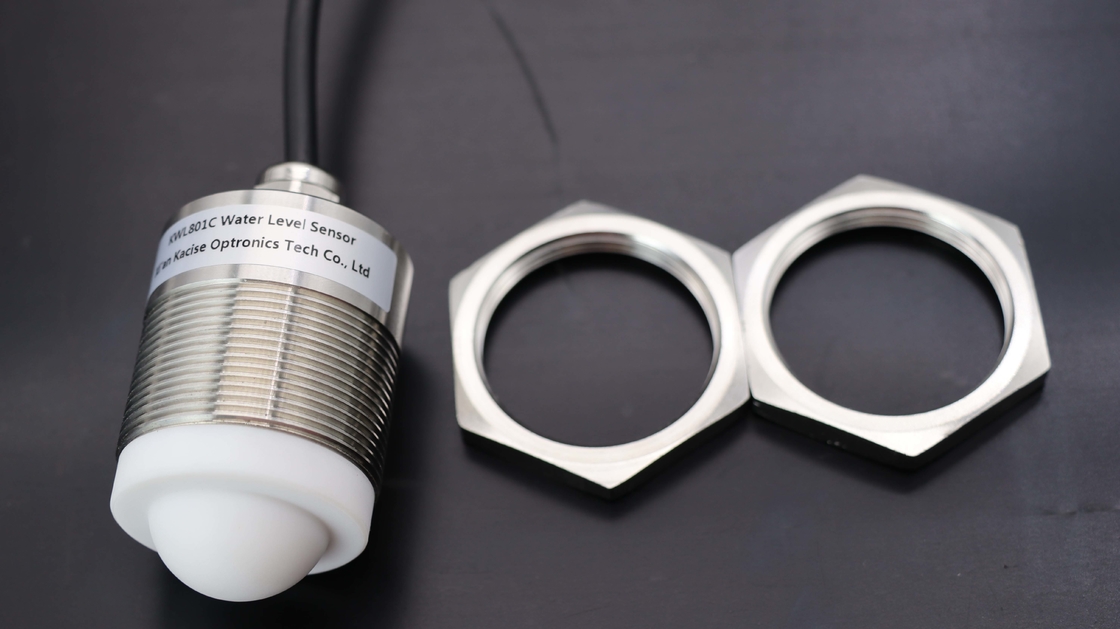

با توجه به فرکانس بالاتر و پهنای باند گسترده تر ، این دستگاه به دقت بالاتر می رسد. علاوه بر این ، این محصول شامل یک براکت ثابت برای نصب است.
1.2 اصل تشخیص
سنسور سطح رادار بر اساس اصل بازتاب دامنه زمان (TDR) است. پالس الکترومغناطیسی در امتداد کابل یا کاوشگر با سرعت نور گسترش می یابد.هنگامی که با سطح محیط اندازه گیری شده برخورد می کند، بخشی از پالس رادار سطح سنج منعکس می شود تا یک بازگشت اکو را به فرستنده پالس در همان مسیر ایجاد کند.و فاصله بین فرستنده و سطح محیط اندازه گیری شده به طور مستقیم متناسب با زمان گسترش پالس است، بنابراین ارتفاع سطح محاسبه می شود.
2.ویژگی
- بر اساس تراشه RF امواج میلی متری CMOS خود توسعه یافته
- معماری RF فشرده تر
- نسبت سیگنال به سر و صدا بالاتر
- منطقه ی مرده ی کوچکتر
- پهنای باند کاری 5GHz
- رزولوشن و دقت اندازه گیری بالاتر
- تاثیر کمتر از مداخله در محیط نصب
- آسان تر از نصب و
- طراحی مدرن آنتن تخت یکپارچه
3مشخصات فنی
| مدل |
KWL801C-RS485 |
KWL801C-RJ45 |
KWL801C-RS232 |
KWL801C-TTL |
| فرکانس اندازه گیری |
۸۰ گیگاهرتز |
| ارتباطات |
RS485 |
| فرکانس کسب |
≥200ms/ قابل تنظیم |
| جریان کار |
12V/14mA |
| دقت اندازه گیری فاصله |
±2mm |
| پروتکل ارتباطات |
پروتکل Modbus/ متن |
| عرض پرتو آنتن |
±2.75° |
| ولتاژ تغذیه |
9 تا 24 ولت |
| محدوده اندازه گیری |
0.2 تا 40 متر
0.18 تا 30 متري
0.1~15/20 متر
0.06~3/5/10م
|
| جریان پالس RF |
100mA/20ms |
| رطوبت کاری |
0 تا 95% |
| نوع رشته |
رشته G/ سفارشی |
| دمای کار |
-40 تا 75 درجه |
| درجه مقاومت در برابر آب |
IP68 |
| وزن خالص |
0.6 کيلوگرم |

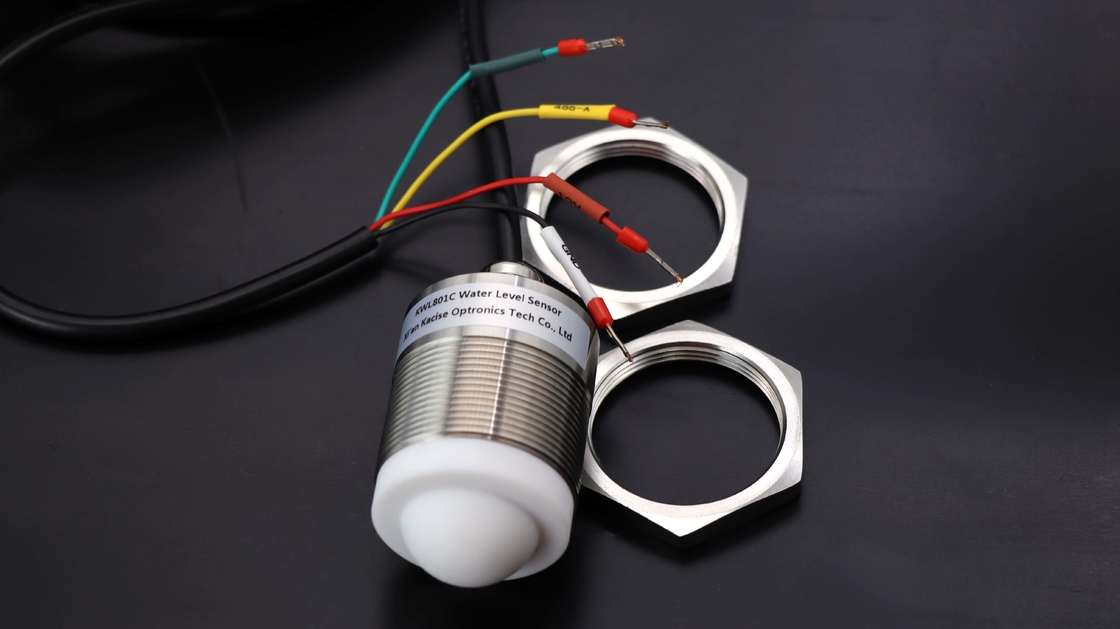

4. دستورالعمل های سیم کشی
4.1 [نسخه RS485] دستورالعمل های سیم کشی
| خط قرمز |
VCC (9 ~ 24V منبع برق) |
| خط سياه |
GND |
| خط زرد |
485-A |
| خط سبز |
485-B |
4.2 [ورژن پورت شبکه RJ45] دستورالعمل های سیم کشی
4.3 [نسخه RS232] دستورالعمل های سیم کشی
| خط قرمز |
12 (6 ~ 28V منبع برق) |
| خط سياه |
GND |
| خط زرد |
TX |
| خط سبز |
RX |
4.4 [نسخه TTL] دستورالعمل های سیم کشی
| خط قرمز |
VCC |
| خط سياه |
GND |
| خط زرد |
TX |
| خط سبز |
RX |
5ابعاد
6.FAQ
1.س: آیا می توانم لوگو خود را روی محصول قرار دهم؟
ج: البته. لوگو می تواند بر روی محفظه چاپ شود و نام شرکت می تواند بر روی صفحه نام حک شده باشد.
2.س: در مورد کنترل کیفیت چطور؟
ج: تمام محصولات قبل از بسته بندی 3 بار آزمایش می شوند.
3.س: مي تونم سفارش آزمايشي رو صادر کنم، براي مثال 1 pc؟
A: مطمئنا، سفارش آزمایشی قابل قبول است. به طور کلی، ما مدل های مشترک در انبار داریم. نمونه در عرض 1 هفته پس از دریافت پرداخت ارسال می شود.
4سوال: آیا می توانید بر اساس الزامات من طراحی کنید؟
A: البته، تیم ما برای شما طراحی خواهد کرد، تا اندازه گیری جریان شیر ما به طور کامل در انتهای شما کار کند.
7اطلاعات شرکت
شیان کاسیس با ISO 9001-2008، GJB 9001B-2009، CE، ایمنی ذاتی و ایمنی جدا شده و غیره گواهی شده است.که تضمین می کنند محصولات ما با استانداردهای بین المللی مطابقت دارند.
ما در تولید دستگاه های اندازه گیری فشار، سطح و جریان و محصولات مرتبط به مدت 10 سال تخصص داشته ایم. ما پرسنل فنی و مدیریتی با تجربه داریم،با تلاش تمام کارکنان ما، ما تبدیل به یک تولید کننده ابزار اندازه گیری حرفه ای و ارائه دهنده راه حل شده ایم. و ما به طور مداوم در تلاش برای بهبود کیفیت محصول هستیم.
در حال حاضر، سنسور Kacise در حال حاضر به آمریکا، اسپانیا، استرالیا، شیلی و 20 کشور و منطقه دیگر صادر می شود و بسیاری از بازخوردهای مطلوب را دریافت کرده است.فروشنده هاي خارج از کشورمون هم دارن بيشتر ميشنما به عنوان اصول ما "قیمت مناسب، زمان تولید کارآمد و خدمات پس از فروش خوب" را در نظر می گیریم و امیدواریم با مشتریان بیشتری برای توسعه متقابل همکاری کنیم.
