Place of Origin:
CHINA
نام تجاری:
KACISE
گواهی:
CE
Model Number:
KWL801C
کتابچه راهنمای استفاده از سنسور سطح رادار تقسیم

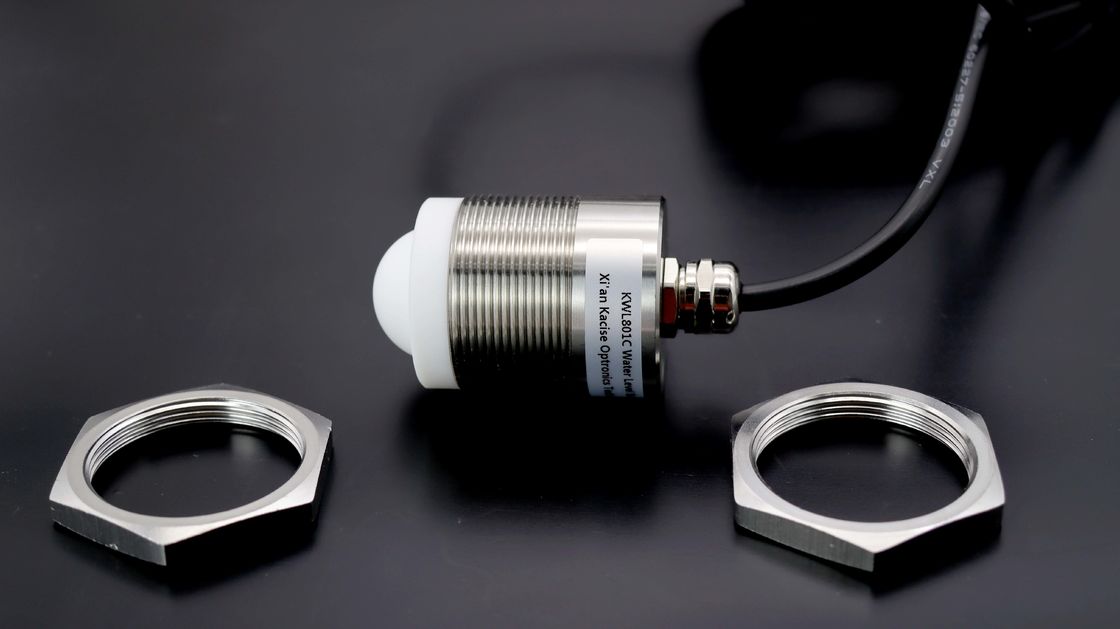

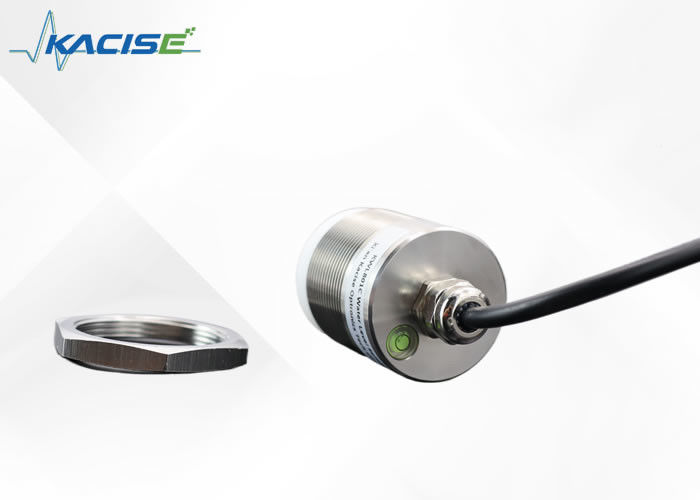

سنسور سطح رادار KWL801C مطابق با مشخصات استاندارد در استاندارد ملی DB50/T 826-2017 برای سطح سنجها است.قطعه اصلی آن با یک ضد آب IP68 کاملا مهر و موم طراحی شده است.
حداکثر محدوده اندازه گیری محصول تا 40 متر گسترش می یابد، با حداقل نقطه کور کمتر از 6 سانتی متر.
با توجه به فرکانس بالاتر و پهنای باند گسترده تر ، این دستگاه به دقت بالاتر می رسد. علاوه بر این ، این محصول شامل یک براکت ثابت برای نصب است.
سنسور سطح رادار بر اساس اصل بازتاب دامنه زمان (TDR) است. پالس الکترومغناطیسی در امتداد کابل یا کاوشگر با سرعت نور گسترش می یابد.هنگامی که با سطح محیط اندازه گیری شده برخورد می کند، بخشی از پالس رادار سطح سنج منعکس می شود تا یک بازگشت اکو را به فرستنده پالس در همان مسیر ایجاد کند.و فاصله بین فرستنده و سطح محیط اندازه گیری شده به طور مستقیم متناسب با زمان گسترش پالس است، بنابراین ارتفاع سطح محاسبه می شود.
| مدل | KWL801C-RS485 | KWL801C-RJ45 | KWL801C-RS232 | KWL801C-TTL |
| فرکانس اندازه گیری | ۸۰ گیگاهرتز | |||
| ارتباطات | RS485 | |||
| فرکانس کسب | ≥200ms/ قابل تنظیم | |||
| جریان کار | 12V/14mA | |||
| دقت اندازه گیری فاصله | ±2mm | |||
| پروتکل ارتباطات | پروتکل Modbus/ متن | |||
| عرض پرتو آنتن | ±2.75° | |||
| ولتاژ تغذیه | 9 تا 24 ولت | |||
| محدوده اندازه گیری | 0.2 تا 40 متر | |||
| جریان پالس RF | 100mA/20ms | |||
| رطوبت کاری | 0 تا 95% | |||
| نوع رشته | رشته G/ سفارشی | |||
| دمای کار | -40 تا 75 درجه | |||
| درجه مقاومت در برابر آب | IP68 | |||
| وزن خالص | 0.6 کيلوگرم | |||
| خط قرمز | VCC (9 ~ 24V منبع برق) |
| خط سياه | GND |
| خط زرد | 485-A |
| خط سبز | 485-B |
![]()
![]()
| خط قرمز | 12 (6 ~ 28V منبع برق) |
| خط سياه | GND |
| خط زرد | TX |
| خط سبز | RX |
![]()
| خط قرمز | VCC |
| خط سياه | GND |
| خط زرد | TX |
| خط سبز | RX |
![]()
![]()
