KDF1000 Ultrasonic Doppler Flow Meter with RS485/ModBus Output Water depth range 0.02-10m

1.مقدمه

1.1 اصل اندازه گیری

اندازه گیری جریان دپلر فوق صوتی یک میزبان است که سرعت جریان، سطح آب و دمای اندازه گیری جریان دپلر فوق صوتی را از طریق RS485 جمع آوری می کند،و ورودی پارامترهای کانال های مختلف با توجه به وضعیت واقعی در سایتسطح جریان آب S (m2) با استفاده از پارامترهای کانال و سطح آب جمع آوری شده H (m) محاسبه می شود.و سرعت جریان لحظه ای (Q = V * S) با ضرب منطقه جریان آب و سرعت جریان V (m / s) محاسبه می شود، و میزان جریان تجمعی با ضرب میزان جریان با زمان تجمعی محاسبه می شود.

از این می توانیم بدانیم: Q=V*S

جریان لحظه ای * تفاوت زمان = جریان تجمع

1.2 ترکیب

اندازه گیری جریان KDF1000 یک محصول است که سرعت و جریان آب را در آب های طبیعی، کانال ها یا خط لوله ها اندازه گیری می کند.

جریان سنج به دو قسمت تقسیم می شود: سنسور و میزبان که با یک کابل متصل می شوند.

می تواند سرعت و جریان آب را در کانال ها و رودخانه ها اندازه گیری کند و سطح آب بیش از 20 سانتی متر بالاتر از بالای سنسور است.

می تواند سرعت و جریان آب را در لوله ها و کانال ها اندازه گیری کند. سطح آب باید بیش از 20 سانتی متر بالاتر از بالای سنسور باشد و قطر داخلی لوله باید ≥ 500 میلی متر باشد.

2مشخصات فنی

3ابعاد

3.1 تصویر محصول

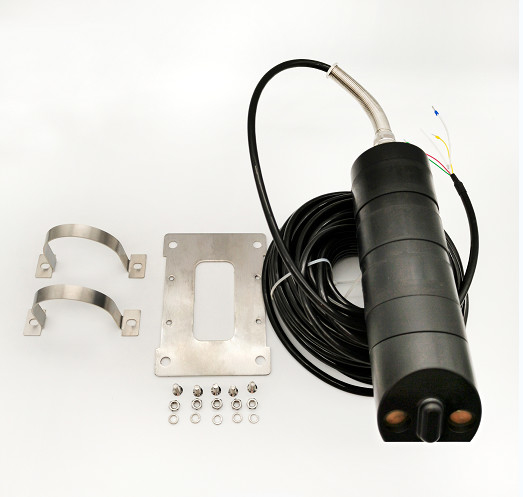

تصویر فیزیکی سنسور (از جمله تمام لوازم جانبی)

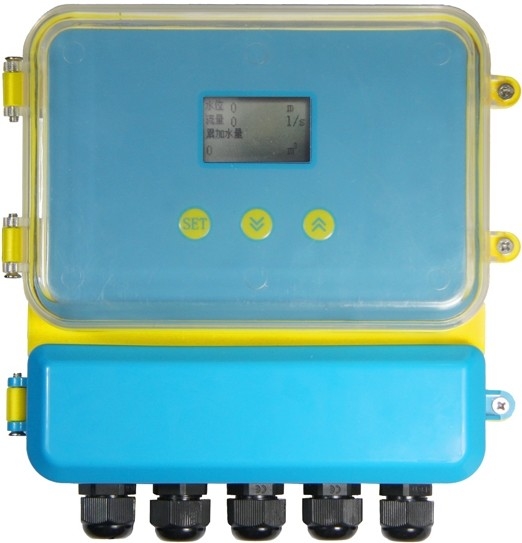

تصویر فیزیکی دستگاه فرکانس سنج دپلر ( میزبان)

3.2 اندازه ساختار

4دستورالعمل نصب

4.1 نمودار مونتاژ

چهار صفحه تثبیت در لوازم جانبی کارخانه وجود دارد. لطفاً به تصویر نگاه کنید. پس از تثبیت، می توان آن را بر روی جعبه ابزار یا تخته چوبی نصب کرد.

4.2 سیم کشی

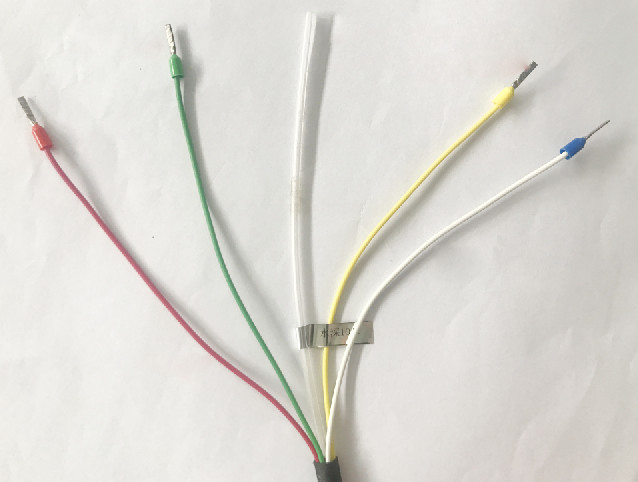

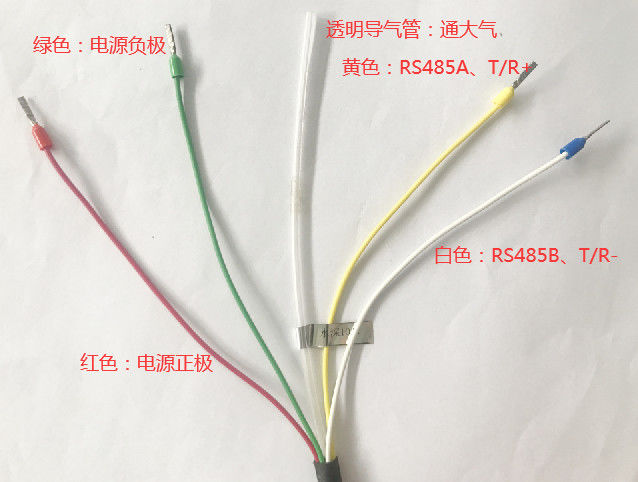

الترسونک دوپلر جریان سنج و نمودار اتصال میزبان
