1مقدمه
1.1 اصل اندازه گیری
اندازه گیری جریان دپلر فوق صوتی یک میزبان است که سرعت جریان، سطح آب و دمای اندازه گیری جریان دپلر فوق صوتی را از طریق RS485 جمع آوری می کند،و ورودی پارامترهای کانال های مختلف با توجه به وضعیت واقعی در سایتسطح جریان آب S (m2) با استفاده از پارامترهای کانال و سطح آب جمع آوری شده H (m) محاسبه می شود.و سرعت جریان لحظه ای (Q = V * S) با ضرب منطقه جریان آب و سرعت جریان V (m / s) محاسبه می شود، و میزان جریان تجمعی با ضرب میزان جریان با زمان تجمعی محاسبه می شود.
از این می توانیم بدانیم: Q=V*S
جریان لحظه ای * تفاوت زمان = جریان تجمع
1.2 ترکیب
اندازه گیری جریان KDF1000 یک محصول است که سرعت و جریان آب را در آب های طبیعی، کانال ها یا خط لوله ها اندازه گیری می کند.
جریان سنج به دو قسمت تقسیم می شود: سنسور و میزبان که با یک کابل متصل می شوند.
می تواند سرعت و جریان آب را در کانال ها و رودخانه ها اندازه گیری کند و سطح آب بیش از 20 سانتی متر بالاتر از بالای سنسور است.
می تواند سرعت و جریان آب را در لوله ها و کانال ها اندازه گیری کند. سطح آب باید بیش از 20 سانتی متر بالاتر از بالای سنسور باشد و قطر داخلی لوله باید ≥ 500 میلی متر باشد.
2مشخصات فنی
| منبع برق |
محدوده منبع برق: 10.8VDC/26.4VDC
مصرف برق RS485 12V: 88mA±1mA (حدود 1.06W)
مصرف برق RS485 24V: 52mA±1mA (حدود 1.25W)
مصرف برق RS485 + 4 ′′ 20mA 12V: 110 mA ± 1mA (حدود 1.32W)
مصرف برق RS485 + 4 ′′ 20mA 24V: منبع برق 24V بدون خروجی mA
|
| ویژگی های خروجی |
پروتکل استاندارد RS485/ModBus؛ 4 ~ 20mA (غیر از پیش فرض کارخانه) |
| عملکرد اندازه گیری |
محدوده جریان: 1L/s~99999.99m3/h
دامنه عمق آب: 0.02 ~ 3m، 0.02 ~ 10m (لطفا قبل از سفارش حداکثر عمق آب را تایید کنید)
رابط صفحه نمایش 1: سطح آب، جریان لحظه ای، جریان تجمعی
رابط صفحه نمایش 2: سطح آب، سرعت جریان، سطح برش، دمای
وضوح جریان: 0.0001L/s.
|
| خواص فیزیکی |
مواد پوسته تقسیم شده: ABS، مواد سنسور: POM
سطح حفاظت سنسور: IP68
سطح حفاظت از فرستنده: IP65
کابل بین سنسور: کابل محافظ 4 هسته ای با کانال هوا، طول پیش فرض کارخانه 10 متر، قطر سیم 8 میلی متر (دولت های دیگر طول سیم نیاز به سفارشی).
|
| محیط کار |
دمای کار: 0 ̊60°C (حالتی بدون یخ)
دمای ذخیره سازی: -20~80°C
|
3ابعاد
3.1 تصویر محصول

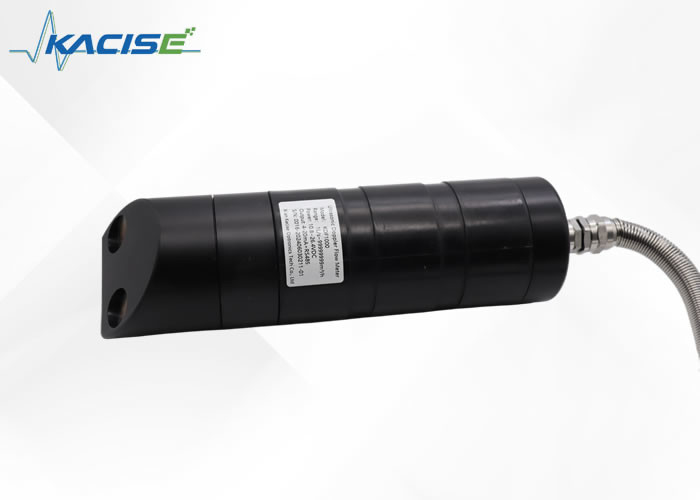

تصویر فیزیکی سنسور (از جمله تمام لوازم جانبی)
تصویر فیزیکی دستگاه فرکانس سنج دپلر ( میزبان)
3.2 اندازه ساختار
4دستورالعمل نصب
4.1 نمودار مونتاژ
چهار صفحه تثبیت در لوازم جانبی کارخانه وجود دارد. لطفاً به تصویر نگاه کنید. پس از تثبیت، می توان آن را بر روی جعبه ابزار یا تخته چوبی نصب کرد.
| لیست لوازم جانبی کارخانه دستگاه سنج جریان دپلر فوق صوتی |
| نه |
نام |
مدل/ مشخصات |
مقدار |
| 1 |
میزبانی دپلر فلو متری فوق صوتی |
|
1 |
| 2 |
حسگر فرکانس سنج دپلر فوق صوتی |
|
1 |
| 3 |
(از جمله لوازم جانبی کارخانه های سنسور) |
|
1 |
| 4 |
صفحه پایه نصب |
M6*16 |
4 |
| 5 |
پیچ های ماشین سر هموار |
|
2 |
| 6 |
بغل ها |
|
4 |
| 7 |
بسته های نصب |
M4*12 |
4 |
| 8 |
پیچ های چرخ دار سر متقاطع |
M4*25 |
4 |
4.2 سیم کشی
الترسونک دوپلر جریان سنج و نمودار اتصال میزبان
