Name: 0-0.6KPa-6KPa Range Code 0B فرستنده هوشمند DP با دقت مرجع ±0.05٪
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KPT1000-DP
Price: 152.00 USD
Availability: InStock

خونه > محصولات > سنسور فشار دقیق >

0-0.6KPa-6KPa Range Code 0B فرستنده هوشمند DP با دقت مرجع ±0.05٪

0B فرستنده هوشمند DP

0-0.6KPa-6KPa فرستنده هوشمند DP

Place of Origin:

China (Mainland)

نام تجاری:

Kacise

گواهی:

certificate of explosion-proof, CE

Model Number:

KPT1000-DP

با ما تماس بگیرید

درخواست نقل قول

0-0.6KPa-6KPa Range Code 0B فرستنده هوشمند DP با دقت مرجع ±0.05٪

جزئیات محصول

Working pressure (silicone oil):

16MPa 25MPa 42MPa Three Levels

Static pressure effect:

±(0.05%URL+0.075%Span)/ 10MPa

storage temperature:

-40~+85℃ With Display: -20~+65℃

Power supply effect:

±0.001%/10V(12~36)V DC, Negligible

Range code 0B:

(0~0.6)KPa~6KPa

Measurement medium:

Measures The Pressure Of Liquid, Gas Or Steam

Overpressure effect:

±0.1%*Span

Reference accuracy:

±0.05%

برجسته کردن:

0B فرستنده هوشمند DP

0-0.6KPa-6KPa فرستنده هوشمند DP

شرایط پرداخت و حمل و نقل

Minimum Order Quantity

1pcs

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8 work days

Payment Terms

T/T, Western Union, MoneyGram

Supply Ability

1000 Pieces per Week

محصولات مرتبط

قطعات خودرو سنسور فشار تهویه مطبوع خودرو

بهترین قیمت رو بدست بیار

4-20mA خروجی مواد غذایی درجه بهداشت و بهداشت فلاش دیافراگم بهداشت و بهداشت فرستنده فشار صنعتی

بهترین قیمت رو بدست بیار

حسگر فشار آب مس 0.5-4.5 ولت با هزینه پایین برای گاز هوا صنعتی

بهترین قیمت رو بدست بیار

4-20mA HART خروجی Smart Double Flange Differential Level Pressure Transmitter برای صنایع صنعتی

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86--17719566736

حالا تماس بگیرید

توضیحات محصول

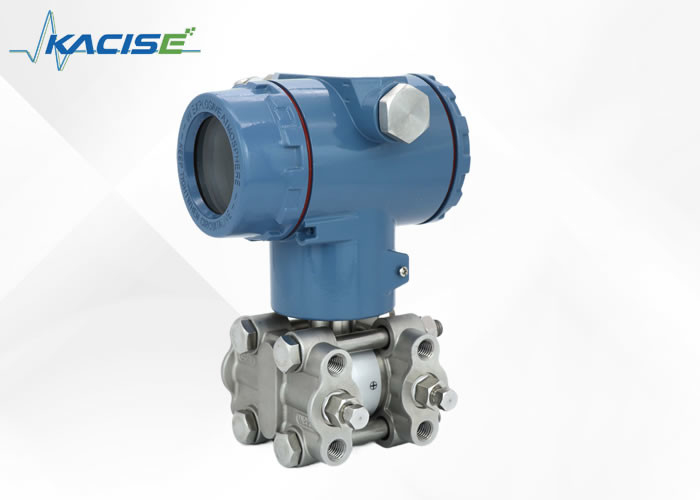

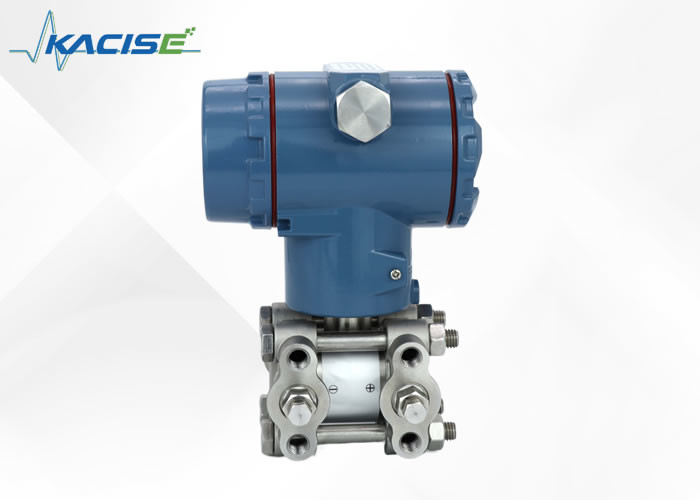

KPT1000-DPدیفرانسیل هوشمند سیلیکون تک کریستال

فرستنده فشار

1.مقدمه

فرستنده فشار فرقی سیلیکون تک کریستال KPT1000-DP از یک تراشه حسگر سیلیکون تک کریستال ساخته شده از تکنولوژی پیشرفته MEMS آلمان، یک ساختار دیافراگم دوگانه استفاده می کند،و فن آوری تولید عالی برای دستیابی به دقت بالا و ثبات فوق العاده بالا از محصول. ماژول پردازش سیگنال هوشمند جاسازی شده ترکیب کامل فشار و جبران دما را به دست می آوردارائه دقت اندازه گیری قابل اعتماد و ثبات طولانی مدت عالی تحت طیف گسترده ای از فشار استاتیک و تغییرات دمایی.

از فرستنده فشار فرقی سیلیکون تک کریستالی KPT1000-DP می توان برای اندازه گیری سطح مایع، تراکم و فشار مایع، گاز یا بخار استفاده کرد.و آن را به یک خروجی سیگنال 4-20mA DC (تواطئه بر روی ارتباطات HART) تبدیل کنید;

پیکربندی عملکرد تنظیم پارامتر از راه دور و محلی از طریق دکمه های ارتباطی و پانل Hart یا RS485 تحقق می یابد.

2ویژگی ها

سطح دقت بالا: تراشه حسگر سیلیکون تک کریستال آلمان با دقت بالا، دقت ≤ ± 0.05٪.
مقاومت بار قوی: طراحی دیافراگم محافظت از بار بیش از حد دوگانه، فشار بیش از حد تک می تواند به 42MPa برسد.
سازگاری عالی با محیط زیست: تعویض فشار استاتیک هوشمند و تعویض درجه حرارت تأثیر درجه حرارت، فشار استاتیک و فشار بیش از حد را بر فرستنده از بین می برد.و به حداقل رساندن خطای آزمون جامع در محل.
ثبات طولانی مدت عالی: ثبات می تواند در 0.1FS٪ / 3 سال حفظ شود.
عملکرد عیب یابی کمک از راه دور انعطاف پذیر: پیکربندی عملکرد تنظیم پارامتر از راه دور و محلی از طریق دکمه های ارتباطی و پانل Hart یا RS485 تحقق می یابد.

3درخواست ها

نفت / مواد شیمیایی / فسیلی: همراه با دستگاه های خنک کننده ، اندازه گیری دقیق جریان خط لوله و فشار مخزن و سطح مایع را فراهم می کند.
برق/ گاز شهری: مکان هایی که نیاز به ثبات بالا و اندازه گیری دقیق فشار، جریان و سطح مایع دارند.
پالپ / ساخت کاغذ: برای فشار کوره ، اندازه گیری فشار منفی و سایر مکان هایی که نیاز به ثبات بالا و اندازه گیری دقیق دارند استفاده می شود.
فولاد / فلزات غیر فلزی / سرامیک: برای مکان های اندازه گیری فشار ، جریان و سطح مایع که نیاز به مقاومت شیمیایی و مقاومت در برابر خوردگی دارند استفاده می شود.
تجهیزات مکانیکی/ساخت کشتی: برای مکان هایی استفاده می شود که نیاز به اندازه گیری پایدار تحت کنترل دقیق فشار، جریان، سطح مایع و سایر شاخص ها دارند.

4پارامترهای فنی

مدل	KPT1000-DP فرستنده فشار فرقی با دقت بالا
رسانه اندازه گیری	اندازه گیری فشار مایع، گاز یا بخار
نوع اندازه گیری	اندازه گیری فشار دیفرانسیل، اندازه گیری فشار مطلق
سیگنال خروجی	سیگنال دیجیتال پروتکل 4 ~ 20mA + HART سیگنال پورت سریال RS485
محدوده اندازه گیری	کد محدوده		0B	0C		0E		0F		0G
	محدوده		(0 ~ 0.6) KPa ~ 6KPa	(0~2)KPa~40KPa		(0 ~ 2.5) KPa ~ 250KPa		(0~10) KPa~1MPa		(0 ~ 30) KPa ~ 3MPa
	نسبت فشرده سازی توصیه شده		10:1	20:1		100:1		100:1		100:1
دقت مرجع	±0.05٪	اگر TD>10 (TD=حداکثر محدوده/ محدوده تنظیم) باشد:			± 0.005*TD) %		اگر محدوده محصول 0B باشد، TD>6، پس:		/
	±0.075%				± 0.0075*TD) %				± 0.125*TD) %
	± 0.1%				± 0.01*TD) %				± 0.166*TD) %
تاثیر دمای محیط	کل ضربه در (-25 ~ + 65) °C: ±(0.15TD+0.05) %Span کل ضربه در (-40~-25) °C و (+65~+85) °C: ±(0.2TD+0.05) %Span
اثر فشار بیش از حد	±0.1%*مدت
اثر فشار استاتیک	± ((0.05%URL+0.075%Span) /10MPa
ثبات بلند مدت	±0.15%URL/10 سال
اثر منبع برق	± 0.001%/10V ((12 ~ 36)VDC، ناچیز
محدوده محدوده	این می تواند به صورت خودسرانه در محدوده بالا و پایین محدوده تنظیم شود. توصیه می شود که کد محدوده را با کمترین نسبت محدوده ممکن برای بهینه سازی ویژگی های عملکرد انتخاب کنید.
تنظیم صفر	محدوده کالیبراسیون ≥ محدوده حداقل
اثر موقعیت نصب	تغییر موقعیت نصب موازی با سطح دیافراگم باعث تاثیر نقطه صفر نخواهد شد. اگر موقعیت نصب موازی با سطح دیافراگم نباشد،می تواند با کالیبراسیون حذف شود.هيچ تاثيري بر محدوده
جریان هشدار	غیرفعال				3.6mA
	آنلاین				۲۱mA
مقاومت عایق بندی	100MΩ یا بیشتر به زمین (DC 500V)
قدرت عایق بندی	به زمین AC 500V 50/60Hz، 1 دقیقه
زمان پاسخ	ثابت خفیف بخش تقویت کننده 0.1S است و ثابت زمان سنسور: (0.1 ~ 1.6) S است ، بسته به محدوده و نسبت محدوده. ثابت زمان قابل تنظیم اضافی: (0.1 ~ 60) S است.تاثیر بر خروجی غیر خطی (مانند تابع ریشه مربع) بستگی به این تابع دارد و می تواند بر اساس آن محاسبه شود.
دمای محیط	-40~+85°C با نمایش: -20~+65°C
دمای ذخیره سازی	-40 تا +125 درجه سانتیگراد
دمای ذخیره سازی	-40~+85°C با نمایش: -20~+65°C
فشار کاری (سیلیکون روغن)	16MPa 25MPa 42MPa سه سطح
محدودیت فشار ایستاتیک	از فشار مطلق 3.5KPa به فشار نامی، فشار محافظت می تواند بیش از 1.5 برابر فشار نامی باشد و به هر دو طرف فرستنده به طور همزمان اعمال شود
دیافراگم عایق	فولاد ضد زنگ 316L، استیل C-276، تانتالوم، طلا
مواد اتصال فرآیند	فولاد ضد زنگ 304، 316 اختیاری
مغزها و پیچ ها	فولاد ضد زنگ (A2-70) ، فولاد کربن گالوانیزه (12.8)
محفظه فرستنده	آلیاژ آلومینیوم + رزین اپوکسی (اسپرینگ سطحی) فولاد ضد زنگ
حلقه مهر و موم	لاستیک نیتریل بوتادیل ((NBR)) ، لاستیک فلوراتیزه ((FKM)) ، پلی تیترا فلوراتیلن (PTFE)
پر کردن	روغن سیلیکون، روغن غذایی، روغن FL
اتصال فرآیند	هر دو طرف فلنج اتصال فرآیند دارای رشته های داخلی NPT1/4 و UNF7/16 هستند
سطح حفاظت	IP65، IP67 (مقاوم انفجار)
وزن	2.6 کیلوگرم (بدون براکت نصب، لوازم جانبی اتصال فرآیند)

شرایط تغذیه و بار:

0-0.6KPa-6KPa Range Code 0B فرستنده هوشمند DP با دقت مرجع ±0.05٪ 0

5. سیم کشی

0-0.6KPa-6KPa Range Code 0B فرستنده هوشمند DP با دقت مرجع ±0.05٪ 1

①	+	قطعات برق و پایانه های خروجی ارتباطات دیجیتال HART
②	-	قطعات برق و پایانه های خروجی ارتباطات دیجیتال HART
②	-	ترمینال های سیم کشی شاخص خارجی (آمتر)
③	+	ترمینال های سیم کشی شاخص خارجی (آمتر)

6ابعاد

0-0.6KPa-6KPa Range Code 0B فرستنده هوشمند DP با دقت مرجع ±0.05٪ 2

7پشتیبانی و خدمات
محصول حسگر فشار دقیق ما با پشتیبانی و خدمات فنی جامع پشتیبانی می شود تا اطمینان حاصل شود که شما بهترین تجربه ممکن را دارید.تیم ما از کارشناسان در دسترس است برای پاسخ به هر سوالی که ممکن است در مورد محصول داشته باشیدما همچنین خدمات تعمیر و نگهداری را برای حفظ عملکرد بهینه سنسور شما ارائه می دهیم.ما خدمات کالیبراسیون و سفارشی سازی را برای برآورده کردن نیازهای خاص شما ارائه می دهیمبه ما اعتماد کنید تا پشتیبانی و خدمات مورد نیاز شما را برای استفاده بیشتر از سنسور فشار دقیق خود فراهم کنیم.

8بسته بندی و حمل و نقل

بسته بندی محصول:

1 حسگر فشار دقیق
راهنمای کاربری
تجهیزات نصب
پوشه های محافظ فوم

حمل و نقل:

ظرف 5 تا 12 روز کاری ارسال می شود
حمل و نقل استاندارد رایگان
حمل و نقل سریع در دسترس با هزینه اضافی
شماره ردیابی ارائه شده
