KPS210 حسگرهای فشار Hammer Union
1.مقدمه

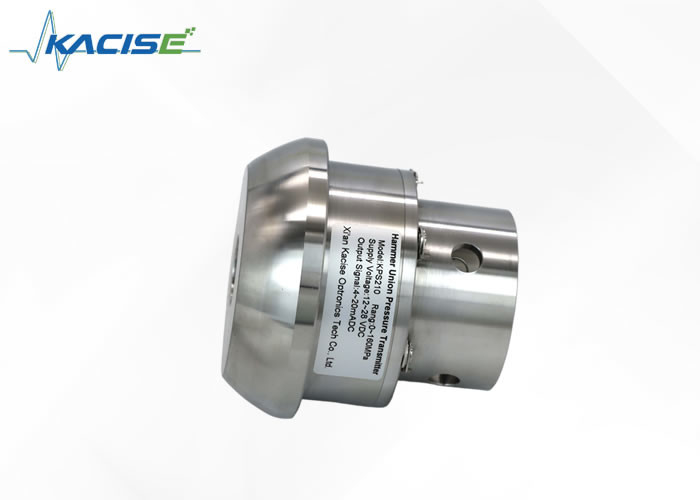

فرستنده فشار بالا KPS210 است که یک محصول جدید است که فناوری پیشرفته خارجی و فناوری تولید سنسور داخلی را ادغام می کند.اين يک تشكيل ديگري از معرفي و هضم تكنولوژي محصولات خارجي شرکت ماست. سنسور واردات، دقت بالا، اندازه گیری کشش مقاومت بزرگ و فن آوری دیافراگم منحصر به فرد داخلی را اتخاذ می کند. محدوده اندازه گیری آن می تواند به 160Mpa برسد،و دارای ویژگی های واکنش بالا است، دقت بالا، ساختار قوی، مقاومت در برابر خوردگی، مقاومت در برابر ارتعاش، عملکرد بالا و عملکرد هزینه بالا.
این محصول به طور گسترده ای در تجهیزات حفاری در صنعت نفت، به ویژه برای اندازه گیری فشار بالا از وسایل نقلیه شکستگی وارداتی و وسایل نقلیه سیمان استفاده می شود.این فرستنده ی ترجیح داده شده برای جایگزینی محصولات وارداتی است..
این نوع ضد انفجار با الزامات استانداردهای GB3836.1-2010 و GB3836.4-2010 مطابقت دارد و گواهی ضد انفجار را به دست آورده است. علامت ضد انفجار Ex ib IIB T6 Gb است.
این محصول ضد انفجار برای مواردی که ممکن است گاز های انفجاری ظاهر شوند مناسب است. مناطق ضد انفجاری مربوطه منطقه 1 و منطقه 2 هستند و گاز نمادین آن پروپان است.
2ابعاد
3پارامترهای فنی
| محدوده اندازه گیری |
0~30...160MPa |
| اضافه بار |
1.5 برابر فشار کامل مقیاس (حداکثر 160MPa) |
| عدم خطی بودن |
±0.5٪ FS |
| خطا صفر |
±1%FS |
| خطای دامنه کامل |
±1%FS |
| مقاومت عایق بندی |
250M°C@250V DC |
| دمای کار |
-30 تا 70 درجه سانتیگراد |
| نوع ضد انفجار |
-30 تا 60 درجه |
| دمای ذخیره سازی |
-40 تا 70 درجه سانتیگراد |
| منبع برق |
12 ~ 28VDC |
| سیگنال خروجی |
4 ~ 20m ADC (خط دوم) |
| مقاومت بار |
≤ ((U-12)/0.02Ω (خط دوم) |
| حفاظت از محفظه |
IP65 |
| اتصال الکتریکی |
چهار هسته یا شش هسته پلاگین |
| امنیت ذاتی |
Ex ib IIB T6 گیگابایت |
| پارامترهای ایمنی ذاتی |
Ui=28VDC.Ii=200mA.Pi=1.4W.Ci=0.048μF,Li=0mH |
| محفظه الکترونیکی |
فولاد ضد زنگ 304 |
| محفظه حسگر (دیافراگم حساس به فشار) |
فولاد ضد زنگ 17-4PH |
| مهر |
لاستیک نایتریل یا جوش |
4حمل و نقل، بسته بندی و ذخیره سازی
4.1 حمل و نقل
بررسی کنید که آیا ابزار در طول حمل و نقل آسیب دیده است. اگر آسیب آشکار وجود دارد، لطفا با ما تماس بگیرید.
4.2 بسته بندی و نگهداری
قبل از نصب بسته بندی را خارج نکنید.
4.3 شرایط مجاز نگهداری:
دمای ذخیره سازی: -40 ~ + 70 °C
رطوبت ذخیره سازی: 45٪ ~ 75٪ رطوبت نسبی (بدون تهویه)
5. نصب
عنصر حساس به فشار که در این محصول استفاده می شود فشار را از طریق دیافراگم حساس به فشار منتقل می کند. هر گونه لمس باعث آسیب رساندن به فرستنده می شود.
▶ به هیچ وجه به داخل رابط فشار دست نزنید.
5.1 آماده سازی نصب
بررسی کنید که ظاهر فرستنده خوب است.
سطح مهر و موم رابط فشار فرستنده تمیز و بدون آسیب است.
کاربرد محیط اندازه گیری را در نظر بگیرید.
دمای محیط و دمای متوسط باید در محدوده مشخصات فنی محصول باشد.
فضای کافی برای نصب ایمن برق وجود دارد.
5.2 روش نصب و مهر و موم فرستنده: اتحادیه 2#1502
5.3 سیستم الکتریکی فرستنده

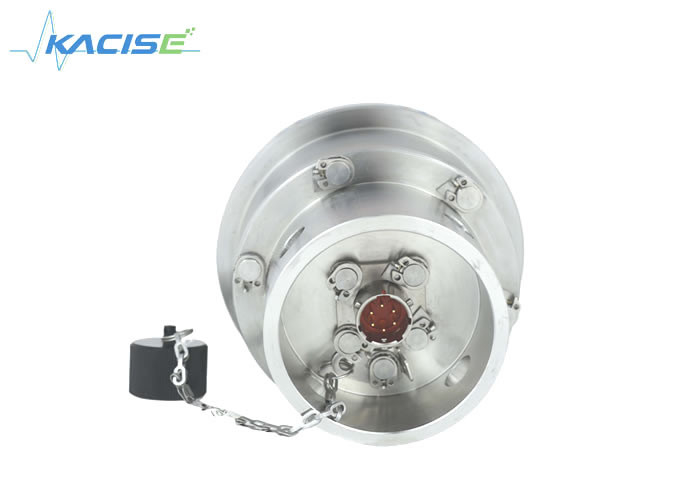

پلاگین مربوط به محصول یک پلاگین ضد آب است. برای اطمینان از سطح حفاظت از محصول، اطمینان حاصل کنید که اتصال دهنده را در هنگام اتصال الکتریکی قفل کنید.
منبع برق: برای جزئیات، از برچسب محصول دیدن کنید (برنامه برق باید با الزامات استانداردهای مربوطه مطابقت داشته باشد و سیستم تامین برق باید قابل اعتماد باشد.) فرستنده ضد انفجار که از لحاظ ذاتی امن است توسط یک مانع ایمنی تغذیه می شود..
الزامات اتصال الکتریکی: یک کابل با قطر متناسب با غده کابل پلاگ را انتخاب کنید و غده کابل و پلاگ باید سالم باشند.
الزامات اتصال الکتریکی: برای تعریف سیم کشی، به برچسب محصول مراجعه کنید.
تعریف پین محصول:
A (قرمز): منبع برق V+
B (سیاه): خروجی سیگنال OUT (سیستم دو سیم)
ج: خالی
D: خالی
E (سفید): تنظیم مجدد + (تعدیل)
F (سفید): تنظیم مجدد - (تعدیل)
5.4 فرستنده ایمنی درونی برای محیط گاز انفجاری احتیاط های استفاده
هنگامی که فرستنده های مقاوم در انفجار که از لحاظ ذاتی امن هستند برای اتصال الکتریکی در محیط های گاز انفجاری استفاده می شوند،آنها باید با موانع ایمنی ترکیب شوند تا یک سیستم ضد انفجار با امنیت ذاتی ایجاد کنند.. موانع ایمنی و منبع برق در یک منطقه امن قرار داده می شود و فرستنده به طور ذاتی امن در یک منطقه خطرناک قرار داده می شود. توجه به زمین بندی امن داشته باشید.
5.5 فرستنده ایمنی درونی برای محیط گاز انفجاری احتیاط های استفاده
هنگامی که فرستنده های مقاوم در انفجار که از لحاظ ذاتی امن هستند برای اتصال الکتریکی در محیط های گاز انفجاری استفاده می شوند،آنها باید با موانع ایمنی ترکیب شوند تا یک سیستم ضد انفجار با امنیت ذاتی ایجاد کنند.. موانع ایمنی و منابع برق باید در منطقه امن قرار گیرند و فرستنده های ایمن باید در منطقه خطرناک قرار گیرند. به زمین بندی امن توجه کنید.
سیستم دو سیم 4 ~ 20mADC خروجی به طور ذاتی امن به صورت زیر نشان داده شده است:
حداکثر ظرفیت توزیع شده مجاز Cc=Co-Ci، حداکثر قابلیت تحرک توزیع شده مجاز Lc=Lo-Li از کابل اتصال سیستم بین فرستنده و مانع ایمنی.
حداکثر ظرفیت توزیع شده مجاز Cc=Co-Ci
حداکثر اجازه پذیر استندانت توزیع شده Lc=Lo-Li.
Co≥Ci+Cc Lo≥Li+Lc
Uo≤Ui Io≤I Po≤P
موانع ایمنی را می توان به طور آزادانه توسط کاربر انتخاب کرد، تا زمانی که پارامترها با الزامات فوق مطابقت داشته باشند و گواهی ضد انفجار داشته باشند.نصب و استفاده از موانع ایمنی باید مطابق دستورالعمل موانع ایمنی انجام شود..
6پشتیبانی و خدمات:
محصول حسگر فشار دقیق ما با پشتیبانی فنی و خدمات جامع همراه است تا اطمینان حاصل شود که شما بهترین تجربه را با محصول ما دارید.خدمات پشتیبانی ما شامل راهنمای نصبهدف ما این است که اطمینان حاصل کنیم که شما بیشترین بهره را از محصول سنسور فشار دقیق ما می گیرید و به نتایج مورد نظر خود می رسید.
7بسته بندی و حمل:
بسته بندی محصول:
- 1 حسگر فشار دقیق
- راهنمای کاربری
- پوشه های محافظ فوم
حمل و نقل:
- حمل و نقل از طریق حمل و نقل زمینی استاندارد
- زمان تحویل: ۵ تا ۷ روز کاری
- اطلاعات ردیابی از طریق ایمیل ارائه خواهد شد
