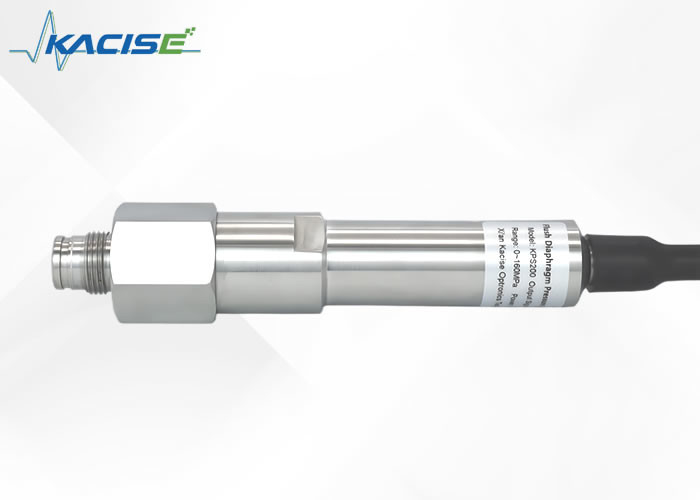

KPS200 فرستنده فشار غشا
1.مقدمه
فرستنده فشار فشار فشار سنج فشار بالا نتیجه دیگری از معرفی و هضم تکنولوژی محصولات خارجی شرکت ما است. محدوده اندازه گیری آن می تواند به 160Mpa برسد،و دارای ویژگی های واکنش بالا است، دقت بالا، ساختار جامد، مقاومت در برابر خوردگی، مقاومت در برابر ارتعاش، عملکرد بالا و عملکرد هزینه بالا.
این محصول به طور گسترده ای در صنعت نفت استفاده می شود، به ویژه برای اندازه گیری فشار بالا پمپ های گل وارداتی، کامیون های شکستگی، کامیون های سیمان و غیره.و انتقال دهنده ی ترجیح داده شده برای جایگزینی محصولات وارداتی است..
این نوع ضد انفجار با الزامات استاندارد GB3836.1-2010 و GB3836.4-2010 مطابقت دارد و گواهی ضد انفجار را به دست آورده است.
این محصول ضد انفجار برای مواردی که ممکن است گاز های انفجاری ظاهر شوند مناسب است. مناطق ضد انفجاری مربوطه منطقه 1 و منطقه 2 هستند و گاز نمادین پروپان است.
2ابعاد
3.مشخصات فنی
| محدوده اندازه گیری |
0~30...160MPa |
| اضافه بار |
1.5 برابر فشار کامل مقیاس (حداکثر 160MPa) |
| عدم خطی بودن |
±0.5٪ FS |
| خطا صفر |
±1%FS |
| خطای دامنه کامل |
±1%FS |
| مقاومت عایق بندی |
250Ω@250V DC |
| دمای کار |
-30 تا 70 درجه سانتیگراد |
| نوع ضد انفجار |
-30 تا 60 درجه |
| دمای ذخیره سازی |
-40 تا 70 درجه سانتیگراد |
| منبع برق |
12 ~ 28VDC |
| سیگنال خروجی |
4 ~ 20m ADC (خط دوم) |
| مقاومت بار |
≤ ((U-12)/0.02Ω (خط دوم) |
| حفاظت از محفظه |
IP65 |
| اتصال الکتریکی |
چهار هسته یا شش هسته پلاگین |
| محفظه الکترونیکی |
فولاد ضد زنگ 304 |
| محفظه حسگر (دیافراگم حساس به فشار) |
فولاد ضد زنگ 17-4PH |
| مهر |
لاستیک نایتریل، پد مس |
4حمل و نقل، بسته بندی و ذخیره سازی
4.1 حمل و نقل
بررسی کنید که آیا ابزار در طول حمل و نقل آسیب دیده است. اگر آسیب آشکار وجود دارد، لطفا با ما تماس بگیرید.
4.2 بسته بندی و نگهداری
قبل از نصب بسته بندی را خارج نکنید.
4.3 شرایط مجاز نگهداری:
دمای ذخیره سازی: -40 ~ + 70 °C
رطوبت ذخیره سازی: 45٪ ~ 75٪ رطوبت نسبی (بدون تهویه)
5. نصب
عنصر حساس به فشار که در این محصول استفاده می شود فشار را از طریق دیافراگم حساس به فشار منتقل می کند. هر گونه لمس باعث آسیب رساندن به فرستنده می شود.
▶ به هیچ وجه به داخل رابط فشار دست نزنید.
5.1 آماده سازی نصب
بررسی کنید که ظاهر فرستنده خوب است.
سطح مهر و موم رابط فشار فرستنده تمیز و بدون آسیب است.
کاربرد محیط اندازه گیری را در نظر بگیرید.
دمای محیط و دمای متوسط باید در محدوده مشخصات فنی محصول باشد.
فضای کافی برای نصب ایمن برق وجود دارد.
5.2 روش نصب و مهر و موم فرستنده: رشته مستقیم، سطح مهر و موم با استفاده از حلقه مهر و موم
رشته داخلی نصب:
عمق رشته داخلی نصب فرستنده باید بیشتر از طول رشته باشد.
5.3 سیستم الکتریکی فرستنده
پلاگین مربوط به محصول یک پلاگین ضد آب است. برای اطمینان از سطح حفاظت از محصول، اطمینان حاصل کنید که اتصال دهنده را در هنگام اتصال الکتریکی قفل کنید.
منبع برق: برای جزئیات، از برچسب محصول دیدن کنید (برنامه برق باید با الزامات استانداردهای مربوطه مطابقت داشته باشد و سیستم تامین برق باید قابل اعتماد باشد.) فرستنده ضد انفجار که از لحاظ ذاتی امن است توسط یک مانع ایمنی تغذیه می شود..
الزامات اتصال الکتریکی: یک کابل با قطر متناسب با غده کابل پلاگ را انتخاب کنید و غده کابل و پلاگ باید سالم باشند.
الزامات اتصال الکتریکی: برای تعریف سیم کشی، به برچسب محصول مراجعه کنید.
تعریف پین محصول:
سیاه: منبع برق V+
قرمز: خروجی سیگنال OUT (سیستم دو سیم)
6جداسازی، نگهداری، تمیز کردن و تعمیر
6.1 جداسازی محصول
فرستنده در مکان های خطرناک مانند سمی، مضر، دمای بالا و فشار بالا استفاده می شود.
▶ لطفاً مشخصات مربوطه را دنبال کنید.
▶ وسایل حفاظت لازم را بپوشید.
فرستنده فشار باید فشار داده شود و خاموش شود، اتصال الکتریکی را قطع کنید و از یک کلید انگلیسی برای خارج کردن آن استفاده کنید.
6.2 نگهداری
فرستنده در طول استفاده عادی نیاز به نگهداری ندارد و فقط توسط سازنده نگهداری می شود.
هنگام استفاده از فرستنده های ضد انفجار، کار نادرست باعث شکست عملکرد ضد انفجار می شود.
▶ محصولات مقاوم در برابر انفجار که از لحاظ ذاتی امن هستند مجاز نیستند قطعات یا ساختارهای مدار را جایگزین کنند تا از تأثیر بر عملکرد مقاوم در برابر انفجار محصول جلوگیری شود.
6.3 تمیز کردن
استفاده از مواد تمیز کننده نادرست به برچسب محصول آسیب می رساند
▶ از مواد تمیز کننده ی تحریک کننده استفاده نکنید.
▶ از ظروف تمیز کننده ی مضر یا تیز استفاده نکنید.
▶ از پارچه ها و اسفنج های خیس استفاده نکنید.
برای تمیز کردن محصول از آب تمیز و مواد تمیز کننده سنتی استفاده کنید. قبل از تمیز کردن، فرستنده فشار باید فشار داده و خاموش شود.سطح فرستنده را با یک پارچه مرطوب نرم پاک کنید.
6.4 تعمیر
رسانه های باقی مانده می توانند باعث آسیب شخصی، آسیب به اموال و آسیب زیست محیطی شوند
رسانه های باقیمانده بر روی فرستنده فشار جدا شده می توانند به پرسنل، محیط زیست و تجهیزات آسیب برساند.
▶ با مواد خطرناک، از جمله اطلاعات ایمنی مواد در رسانه های مربوطه.
در هنگام حمل فرستنده فشار، لطفا به نکات زیر توجه کنید:
تمام ابزار تحویل داده شده نباید حاوی مواد خطرناک (مانند اسید، قلی، محلول و غیره) باشد و باید قبل از بازگشت تمیز شود.بسته بندی اصلی یا بسته بندی مناسب حمل و نقل باید استفاده شود..
6.5 دفع
دست زدن نادرست به محصول می تواند به محیط زیست آسیب برساند.
لطفاً اجزای فرستنده و مواد بسته بندی را به شیوه ای سازگار با محیط زیست و مطابق با مقررات ملی دفع زباله از بین ببرید.
7نقص
در صورت هر گونه نقص در فرستنده، ابتدا بررسی کنید که آیا فرستنده به درستی از اتصال فشار و اتصال الکتریکی نصب شده است.
خطاهای رایج و راه حل های آن عبارتند از:
| تقصیر |
علل |
راه حل |
| هيچ سيگنال خروجي وجود نداره |
شکستن کابل |
ارتباط رو چک کن |
| سیگنال از مقیاس کامل فراتر می رود |
تجاوز از حد ولتاژ بالا |
محدوده مجاز ولتاژ بالا را مشاهده کنید |
| خطای سیگنال بزرگه |
افزایش دمای محیط |
استفاده در محدوده دمای مجاز |
| فشار تغییر می کند، خروجی ثابت است |
آسیب به فرستنده |
فرستنده رو تعویض کن |
| پرش سیگنال |
منبع تداخل EMC در محل، مانند کنورتر فرکانس |
از کابل محافظ استفاده کنید |
