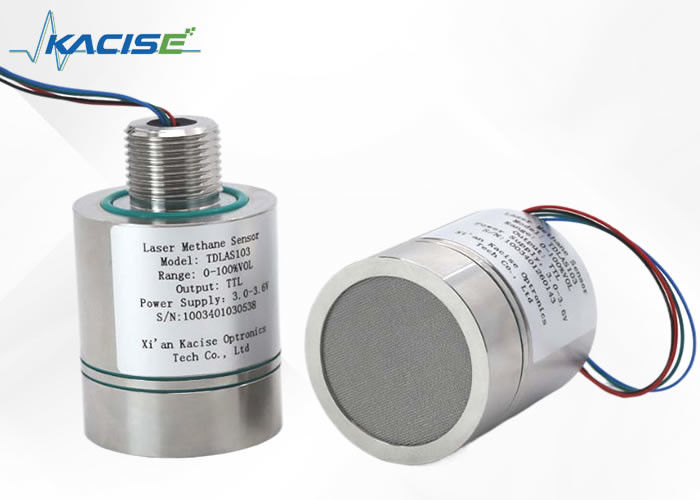

ماژول سنسور هوای متان 0-20% VOL قابل تنظیم با حداکثر جریان 210 میلی آمپر برای ایمنی صنعتی

با استفاده از فناوری TD-LAS ، سنسور متان 3.3V متان را از طریق طیف جذب منحصر به فرد خود با استفاده از لیزر 1653.7nm تشخیص می دهد ، با مقاومت در برابر تداخل بخار آب و سایر گازها.ترکیب جذب مستقیم با نوسان طول موج، دارای یک ساختار مسیر نوری نوع "N" برای جذب طولانی و دقت بالا است. مجهز به اجزای لیزر دمای پایین و الگوریتم تصحیح دمای،سنسور در محیط های مختلف عملکرد خوبی داردپروتکل ارتباطی استاندارد و رابط رشته ای سازگاری آن را افزایش می دهد و آن را برای تشخیص نشت متان و آلارم در صنایع مانند غذا، مواد شیمیایی و معدن زغال سنگ ایده آل می کند.

• دقت تشخیص بالا
  تکنولوژی مدولاسیون مستقیم و طول موج همراه با طراحی مسیر نوری تاشو، خطای اندازه گیری ≤±6٪ ارزش واقعی @ 25 °C
• سازگاری خوب با محیط زیست
  الگوریتم اصلاح تعویض دمای گسترده، می تواند با -40 ~ +70 °C درخواست
• ضد تداخل قوی
  تکنولوژی تشخیص جذب لیزر متان "نشان انگشت"، ضد مسمومیت، ضد بخار آب و سایر تداخلات گازی؛
• حفاظت ساختاری قوی
  طراحی مواد فولاد ضد زنگ، با سطح ضد انفجار Exia IIC T6 Ga مطابقت دارد
• هزینه پایین
  عمر طولانی، مصرف انرژی کم، طراحی ماژولار، آسان برای ادغام

a) سنسور به طور مداوم غلظت متان اندازه گیری شده، دمای اندازه گیری شده، فشار اندازه گیری شده، قدرت سیگنال لیزر،دمای کار لیزر و کد خطای از طریق پورت سریال استاندارد TTL

ب) دارای یک عملکرد خود آزمایشی است که می تواند تشخیص دهد که آیا لیزر، آشکارگر فوتو الکتریکی و سنسور ثبات ولتاژ طبیعی هستند، که به از بین بردن نقطه خطا کمک می کند.

فرم رابط: SH1.0mm/4P

طول کابل: 200 میلی متر

(1) پیکربندی رابط ارتباطی

پورت سریال UART: نرخ باد: 115200، بیت داده: 8 بیت،

بیت توقف: 1 بیت، بیت برابری: بدون چک

(2) توصیف پروتکل ارتباطی

پس از روشن شدن سنسور ، از یک دوره پردازش اولیه (6-10s) عبور می کند و سپس به طور دوره ای (1Hz) خروجی یک رشته با طول ثابت را آغاز می کند. فرمت رشته در شکل بالا نشان داده شده است.

تجزیه رشته خروجی (نمونه):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: سر قاب

+00000: مقدار غلظت متان، دو عدد اعشاری محفوظ، واحد %vol

+240: دمای محیط، واحد °C؛

1006.22: فشار محیط، واحد hPa

16.1: شدت نور لیزر و محدوده موثر 3.6 21.6;

006.0: فاکتور بزرگ شدن، محدوده نرمال ۱.۰ تا ۱۲۶0;

00: کد خطای

01: سیگنال نوری غیرطبیعی؛ 02; دمای محیط یا فشار غیرطبیعی؛ سیگنال نوری بیش از حد قوی است؛ 04 دمای لیزر غیرطبیعی؛

05: سيگنال نور خيلي ضعيفه

13: xor کد چک

a) ولتاژ کاری سنسور 3.3V و سطح رابط سریال 3.3V است.

ب) سنسور شامل قطعات عینکی دقیق است، لطفا از برخورد خشونت آمیز اجتناب کنید.

ج) شرایط محیط کار: -40°C ~ +70°C

د) رطوبت نسبی 0-99٪ RH (غیر تهویه)

توجه: ولتاژ کاری سنسور 3.3V است. اتصال ولتاژ منبع برق بیش از 3.6VDC به سنسور برای جلوگیری از آسیب به سنسور ممنوع است.

ما پشتیبانی فنی برای حسگرهای گازی را ارائه می دهیم، از جمله مشکلات تخصصی، تعمیر و نگهداری. خدمات ما همچنین کالیبراسیون و آزمایش را برای حفظ قراءات دقیق پوشش می دهد.و ما مدارک و راهنماهای محصول را ارائه می دهیمما در انتخاب و سفارشی سازی محصولات کمک می کنیم تا بالاترین سطح خدمات را برای عملکرد بهینه دستگاه های تشخیص گاز شما تضمین کنیم.

بسته بندی محصول:
دستگاه حسگر گازی
راهنمای کاربری
تجهیزات نصب
گواهی کالیبراسیون
اطلاعات حمل و نقل
زمان تحویل: 5 تا 8 روز کاری
