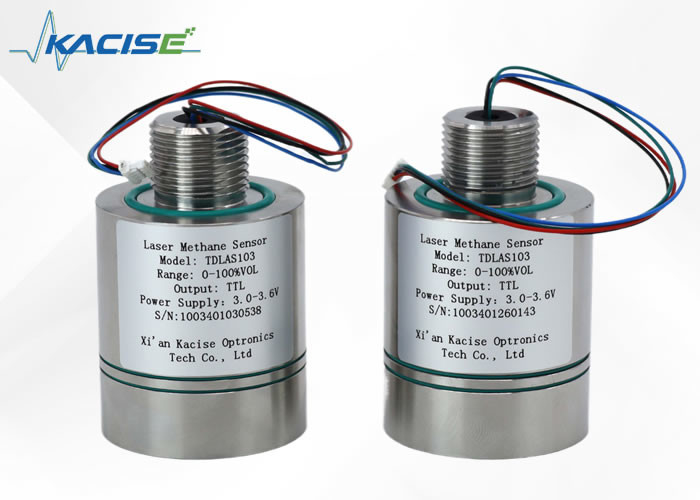

سنسور تشخیص گاز 210mA با سیگنال ضد انفجار، ولتاژ عملیاتی 3.0VDC ~ 3.6VDC

مقدمه

سنسور متان، که در 3.3 ولت کار می کند، از فناوری TD-LAS با لیزر 1653.7nm برای شناسایی متان با طیف جذب منحصر به فرد آن استفاده می کند، بدون تأثیر بخار آب یا سایر تداخلات گاز.طراحی آن ترکیبی از تکنیک های جذب مستقیم و مدولاسیون طول موج است، دارای ساختار مسیر نوری نوع "N" برای حساسیت تشخیص گسترده است. با استفاده از یک لیزر دمای پایین و الگوریتم های جبران دمای، در محیط های متنوع به طور قابل اعتماد انجام می شود.رابط استاندارد و پروتکل آن امکان سازگاری گسترده ای را فراهم می کند، که آن را به طور گسترده ای در سیستم های تشخیص نشت متان در صنایع مانند معدن، غذا و مواد شیمیایی صنعتی قابل استفاده می کند.

ویژگی

•دقت تشخیص بالا

تکنولوژی مدولاسیون مستقیم و طول موج همراه با طراحی مسیر نوری تاشو، خطای اندازه گیری ≤±6٪ ارزش واقعی @ 25 °C

•سازگاری خوب با محیط زیست

الگوریتم اصلاح تعویض دمای گسترده، می تواند با -40 ~ +70 °C درخواست

•ضد تداخل قوی

تکنولوژی تشخیص جذب لیزر متان "نشان انگشت"، ضد مسمومیت، ضد بخار آب و سایر تداخلات گازی؛

•حفاظت ساختاری قوی

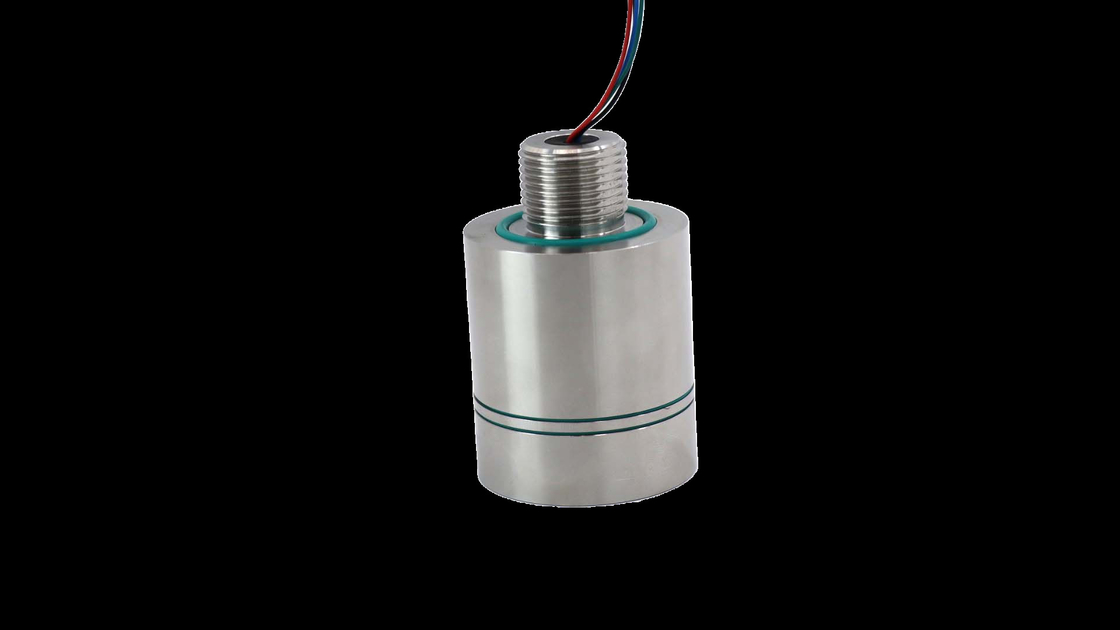

طراحی مواد فولاد ضد زنگ، با سطح ضد انفجار Exia IIC T6 Ga مطابقت دارد

•هزینه پایین

عمر طولانی، مصرف انرژی کم، طراحی ماژولار، آسان برای ادغام

ابعاد

پارامترهای فنی:

کاربردها:

a) سنسور به طور مداوم غلظت متان اندازه گیری شده، دمای اندازه گیری شده، فشار اندازه گیری شده، قدرت سیگنال لیزر،دمای کار لیزر و کد خطای از طریق پورت سریال استاندارد TTL

ب) دارای یک عملکرد خود آزمایشی است که می تواند تشخیص دهد که آیا لیزر، آشکارگر فوتو الکتریکی و سنسور ثبات ولتاژ طبیعی هستند، که به از بین بردن نقطه خطا کمک می کند.

رابط ارتباطی و تعریف

فرم رابط: SH1.0mm/4P

طول کابل: 200 میلی متر

پروتکل ارتباطات

(1) پیکربندی رابط ارتباطی

پورت سریال UART: نرخ باد: 115200، بیت داده: 8 بیت،

بیت توقف: 1 بیت، بیت برابری: بدون چک

(2) توصیف پروتکل ارتباطی

پس از روشن شدن سنسور ، از یک دوره پردازش اولیه (6-10s) عبور می کند و سپس به طور دوره ای (1Hz) خروجی یک رشته با طول ثابت را آغاز می کند. فرمت رشته در شکل بالا نشان داده شده است.

تجزیه رشته خروجی (نمونه):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: سر قاب

+00000: مقدار غلظت متان، دو عدد اعشاری محفوظ، واحد %vol

+240: دمای محیط، واحد °C؛

1006.22: فشار محیط، واحد hPa

16.1: شدت نور لیزر و محدوده موثر 3.6 21.6;

006.0: فاکتور بزرگ شدن، محدوده نرمال ۱.۰ تا ۱۲۶0;

00: کد خطای

01: سیگنال نوری غیرطبیعی؛ 02; دمای محیط یا فشار غیرطبیعی؛ سیگنال نوری بیش از حد قوی است؛ 04 دمای لیزر غیرطبیعی؛

05: سيگنال نور خيلي ضعيفه

13: xor کد چک

کد خطا

احتیاط ها

a) ولتاژ کاری سنسور 3.3V و سطح رابط سریال 3.3V است.

ب) سنسور شامل قطعات عینکی دقیق است، لطفا از برخورد خشونت آمیز اجتناب کنید.

ج) شرایط محیط کار: -40°C ~ +70°C

د) رطوبت نسبی 0-99٪ RH (غیر تهویه)

توجه: ولتاژ کاری سنسور 3.3V است. اتصال ولتاژ منبع برق بیش از 3.6VDC به سنسور برای جلوگیری از آسیب به سنسور ممنوع است.
