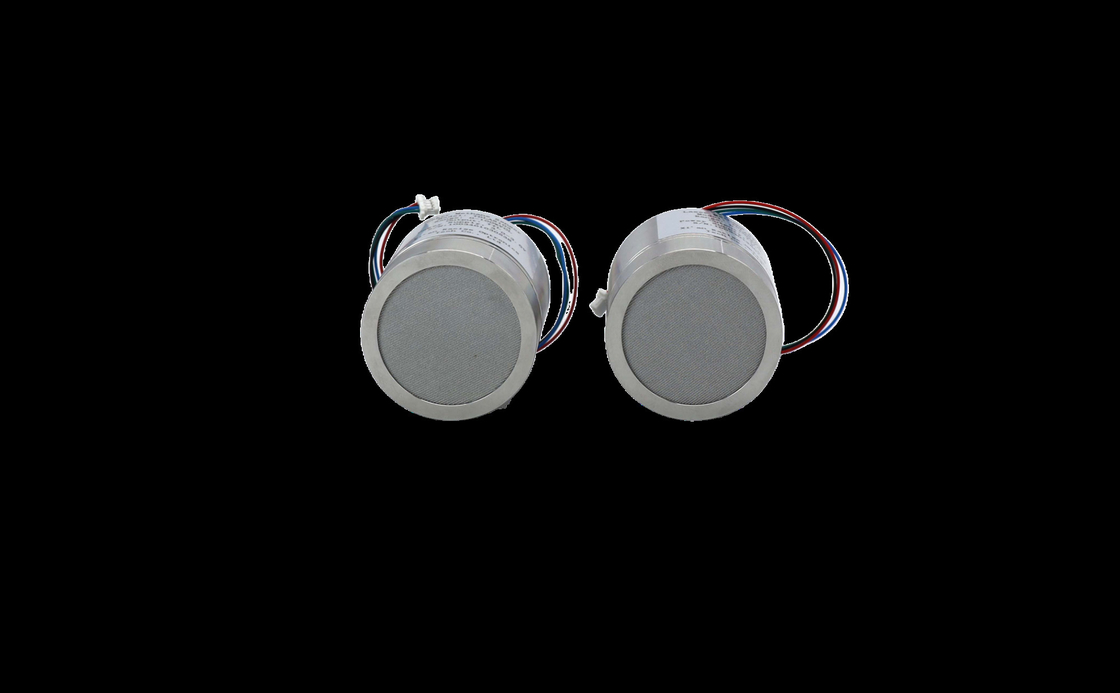

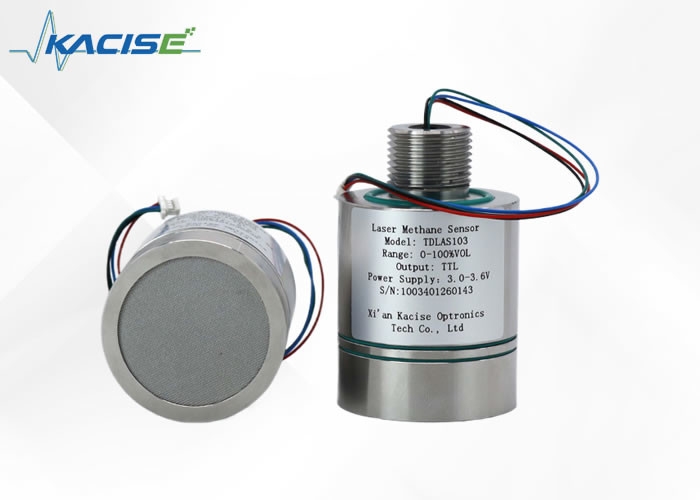

حسگر گازی متان دقیق TD Laser Based Methane Detector وزن محصول 255g

مقدمه

سنسور متان لیزری 3.3 ولت بر اساس طیف سنجی جذب گاز لیزری قابل تنظیم (TD-LAS) توسعه یافته است که از 1653 استفاده می کند.لیزر 7nm برای تشخیص گاز متان با جذب ویژگی "نشان انگشت"بر اساس ترکیبی از جذب مستقیم و تکنولوژی طیف سنجی جذب مدولاسیون طول موج،و طراحی ساختار مسیر نوری نوع "N"، مسیر نوری جذب طولانی، حساسیت و دقت تشخیص بالاانتخاب عملکرد دمای پایین دستگاه های سنجش لیزر و فوتو الکتریکی و الگوریتم تصحیح تعویض دمای با دمای گسترده، سازگاری با محیط زیست قوی است؛ رابط نصب رشته استاندارد و طراحی پروتکل ارتباطی استاندارد، مشترکیت قوی.

به عنوان جزء اصلی مانیتور گاز متان، این محصول می تواند به طور گسترده ای در فضای زیرزمینی، صنعت غذا،صنايع شيميايي صنعتي و معدن زغال سنگ و ساير رشته هاي هشدار رسيدگي گاز متان.

ویژگی

•دقت تشخیص بالا

تکنولوژی مدولاسیون مستقیم و طول موج همراه با طراحی مسیر نوری تاشو، خطای اندازه گیری ≤±6٪ ارزش واقعی @ 25 °C

•سازگاری خوب با محیط زیست

الگوریتم اصلاح تعویض دمای گسترده، می تواند با -40 ~ +70 °C درخواست

•ضد تداخل قوی

تکنولوژی تشخیص جذب لیزر متان "نشان انگشت"، ضد مسمومیت، ضد بخار آب و سایر تداخلات گازی؛

•حفاظت ساختاری قوی

طراحی مواد فولاد ضد زنگ، با سطح ضد انفجار Exia IIC T6 Ga مطابقت دارد

•هزینه پایین

عمر طولانی، مصرف انرژی کم، طراحی ماژولار، آسان برای ادغام

ابعاد

پارامترهای فنی:

کاربردها:

a) سنسور به طور مداوم غلظت متان اندازه گیری شده، دمای اندازه گیری شده، فشار اندازه گیری شده، قدرت سیگنال لیزر،دمای کار لیزر و کد خطای از طریق پورت سریال استاندارد TTL

ب) دارای یک عملکرد خود آزمایشی است که می تواند تشخیص دهد که آیا لیزر، آشکارگر فوتو الکتریکی و سنسور ثبات ولتاژ طبیعی هستند، که به از بین بردن نقطه خطا کمک می کند.

رابط ارتباطی و تعریف

فرم رابط: SH1.0mm/4P

طول کابل: 200 میلی متر

پروتکل ارتباطات

(1) پیکربندی رابط ارتباطی

پورت سریال UART: نرخ باد: 115200، بیت داده: 8 بیت،

بیت توقف: 1 بیت، بیت برابری: بدون چک

(2) توصیف پروتکل ارتباطی

پس از روشن شدن سنسور ، از یک دوره پردازش اولیه (6-10s) عبور می کند و سپس به طور دوره ای (1Hz) خروجی یک رشته با طول ثابت را آغاز می کند. فرمت رشته در شکل بالا نشان داده شده است.

تجزیه رشته خروجی (نمونه):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: سر قاب

+00000: مقدار غلظت متان، دو عدد اعشاری محفوظ، واحد %vol

+240: دمای محیط، واحد °C؛

1006.22: فشار محیط، واحد hPa

16.1: شدت نور لیزر و محدوده موثر 3.6 21.6;

006.0: فاکتور بزرگ شدن، محدوده نرمال ۱.۰ تا ۱۲۶0;

00: کد خطای

01: سیگنال نوری غیرطبیعی؛ 02; دمای محیط یا فشار غیرطبیعی؛ سیگنال نوری بیش از حد قوی است؛ 04 دمای لیزر غیرطبیعی؛

05: سيگنال نور خيلي ضعيفه

13: xor کد چک

کد خطا

احتیاط ها

a) ولتاژ کاری سنسور 3.3V و سطح رابط سریال 3.3V است.

ب) سنسور شامل قطعات عینکی دقیق است، لطفا از برخورد خشونت آمیز اجتناب کنید.

ج) شرایط محیط کار: -40°C ~ +70°C

د) رطوبت نسبی 0-99٪ RH (غیر تهویه)

توجه: ولتاژ کاری سنسور 3.3V است. اتصال ولتاژ منبع برق بیش از 3.6VDC به سنسور برای جلوگیری از آسیب به سنسور ممنوع است.
