KDF1300 دستگاه اندازه گیری جریان دپلر با ماوراء صوت

1.مقدمه

اندازه گيري جريان دپلر فوق صوتي با استفاده از اثر دپلر عمل مي کند. يک سونوگ پرتگاهي از امواج فوق صوتي را در زاويه بالا منتشر مي کند. اين امواج از خلال مايع حرکت مي کنندکه ممکن است حاوی ناخالصی هایی مانند حباب ها یا ذرات باشد (فرض می شود که با همان سرعت مایع حرکت کند)هنگامی که امواج فوق صوتی به این ناخالصی ها برخورد می کنند، امواج منعکس شده تحت تغییر فرکانس دپلر (Δf) قرار می گیرند. این تغییر فرکانس مستقیما متناسب با سرعت مایع است.با اندازه گیری تغییر فرکانس دپلر، سرعت جریان مایع را می توان تعیین کرد.

2.مشخصات فنی

3ابعاد

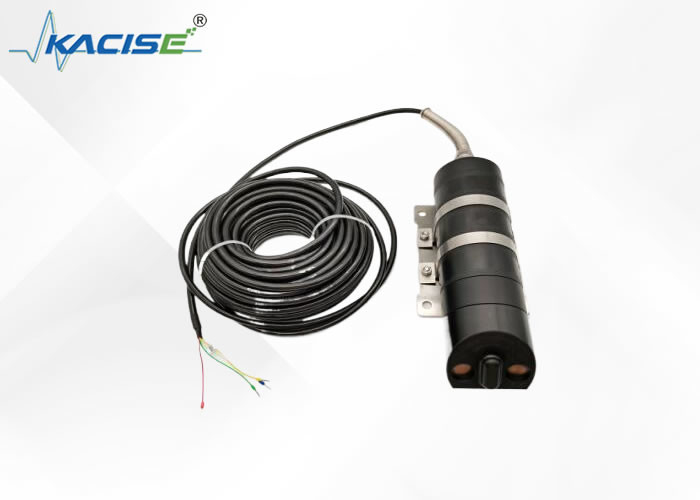

3.1 تصویر محصول

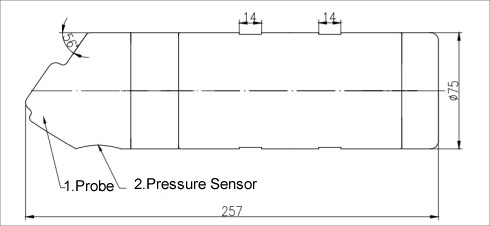

3.2 ابعاد ساختاری

4درخواست

فلو متر دپلر ماوراء صوت یک دستگاه است که میزان جریان آب را در لوله ها، کانال ها یا رودخانه ها اندازه گیری می کند. این دستگاه عمدتاً در زمینه های زیر استفاده می شود:

• نظارت بر فاجعه های سیل
• تخلیه فاضلاب
• رودخانه های طبیعی
• آب رسانی و فاضلاب شهرداری
• نظارت بر از دست دادن آب / نفوذ آب
• نظارت بر فرآیند آبیاری
• پژوهش در مورد رودخانه ها و مد و مد
• ماهیگیری/حفظ آب
• تحقیق در مورد فرسایش ساحلی
• نظارت بر فرآیند کلوورتی
• نظارت بر تخلیه جاده
• تحقیق در مورد فرآیند کانال
• نظارت بر روند رودخانه

5. سیم کشی

سیم برق:

سیم قرمز متصل به قطب مثبت منبع برق (12V+ یا 24V+)

سیم سبز متصل به قطب منفی منبع برق (12 ولت یا 24 ولت)

سیم سیگنال:

سیم سفید متصل به RS485A (T/R+)

سیم زرد متصل به RS485B (T/R-) ؛

لوله هوای شفاف:

※باید بدون مانع با جو نگه داشته شود و توجه به حفاظت در طول نصب، به خصوص هنگامی که از لوله رشته گذرانده می شود، لازم است که قبل از رشته بندی با نوار محافظ شود تا از ورود آب جلوگیری شود.ممکن است باعث اشتباهات عمق آب و سایر پدیده ها شود..

لوله هوا شفاف نمی تواند تاشو شود و زاویه خم شدن نمی تواند <90° در هنگام پیچاندن لوله باشد.
