اندازه گیری دقیق سطح آب مناسب برای برنامه های مختلف و سناریوها

سطح سنج آب چیست؟ سناریوی کاربرد و نصب سطح سنج آب

اندازه گيري سطح آب چيست؟
سطح آب سنج ابزاری است که برای اندازه گیری و ثبت سطح آب رودخانه ها، دریاچه ها، مخازن، کانال های آبیاری و سایر آب های آب به صورت خودکار استفاده می شود.همچنین به آن "مقدار سطح مایع" یا "مقدار سطح مایع" نیز گفته می شوداصول آن تبدیل تغییر سطح آب به یک مقدار فیزیکی قابل اندازه گیری از طریق سنسورهای مختلف است، بنابراین نظارت و ثبت سطح آب را تحقق می بخشد.در زیر چند نوع رایج از اندازه گیری سطح آب و اصول آنها آورده شده است:
اندازه گیری رادار سطح آب:اين سيگنال مايکروويدي را ارسال مي کند. وقتي اين سيگنال به سطح آب برخورد مي کند، بخشي از سيگنال به عقب منعکس مي شود. بعد از اينکه سيگنال منعکس شده به پذيرنده رسيد،فاصله بین سطح آب و رادار سطح آب را بر اساس زمان سفر سیگنال محاسبه می کند.، بنابراین تعیین ارتفاع سطح آب.
اندازه گیری سطحی آب از طریق امواج فوق صوتی:این دستگاه از پالس های فوق صوتی برای اندازه گیری فاصله از سطح آب به دستگاه استفاده می کند و سپس سطح آب را محاسبه می کند.,برای محیط های مختلف مناسب است.
سناریوهای استفاده از سطح سنج آب:
پروژه های حفاظت از آب:برای نظارت بر سطح آب مخازن، سد ها، رودخانه ها، دریاچه ها، مناطق آبیاری و غیره استفاده می شود.کمک به ادارات حفاظت از آب برای تنظیم مناسب برنامه ریزی و استفاده از منابع آب و تضمین عملیات ایمن پروژه های حفاظت از آب، مانند ذخیره سازی آب و برنامه ریزی تخلیه مخازن، و کنترل سیل و آبیاری رودخانه ها.
تولید صنعتی:در صنایع مانند مواد شیمیایی، برق، مواد غذایی و نوشیدنی، برای نظارت و کنترل سطح مایع در راکتورهای مختلف، مخازن ذخیره سازی، دیگ ها و سایر ظروف استفاده می شود.تضمین ایمنی و ثبات فرآیند تولید و جلوگیری از حوادث تولید و مشکلات کیفیت محصول ناشی از سطوح غیر طبیعی مایع.
نظارت بر محیط زیست:نظارت بر تغییرات سطح آب آب های زیرزمینی، تالاب ها، اقیانوس ها و غیره، ارائه پشتیبانی داده برای تحقیقات و حفاظت از محیط زیست، مانند درک وضعیت پویا آب های زیرزمینی,تاثیر تغییرات سطح آب در اکوسیستم های تالاب بر روی گیاهان و حیوانات و مشکل افزایش سطح دریا.
مدیریت کشتیرانی و راه های آبی:ارائه داده ها برای اندازه گیری عمق راه آب و کنترل سطح آب قفل، اطمینان از ایمنی ناوبری و بهره وری حمل و نقل کشتی ها و جلوگیری از حوادث مانند کشتی های سرنگون.
مهندسی شهری:برای نظارت بر سطح آب سیستم های آب رسانی شهری و تخلیه استفاده می شود، مانند کنترل سطح آب مخازن آب رسانی، برج های آب، استخر های آب صاف، ایستگاه های پمپاژ فاضلابایستگاه های پمپاژ آب باران، و غیره ، اطمینان از عملکرد عادی آب رسانی شهری و تخلیه و جلوگیری از آبپاشی شهری.
نصب اندازه گیری آب:
مراحل نصب و احتیاط های کلی برای چندین اندازه گیری سطح آب رایج عبارتند از:
اندازه گیری رادار سطح آب:
انتخاب موقعیت نصب:انتخاب یک موقعیت باز و بدون مانع، اجتناب از داشتن موانع مانند پل ها، درختان، ساختمان ها و غیره در مسیر گسترش پرتو رادار؛ برای رودخانه ها، مخازن و غیره،باید در یک موقعیت ثابت در ساحل نصب شود.، و محدوده تغییرات سطح آب باید در نظر گرفته شود تا اطمینان حاصل شود که هنوز هم می تواند به طور موثر اندازه گیری کند زمانی که سطح آب در پایین ترین حد خود است.توجه به اندازه فضا و ساختار سر چاه برای اطمینان از اینکه دستگاه می تواند به طور طبیعی نصب شود و انتقال سیگنال تحت تاثیر قرار نمی گیرد.
تعیین ارتفاع نصب:ارتفاع نصب رادار سطح آب را بر اساس الزامات اندازه گیری و وضعیت واقعی در محل تعیین کنید.لازم است که آنتن از سطح آب فاصله خاصی داشته باشد تا از تأثیر نوسانات سطح آب بر اندازه گیری جلوگیری شود.، اما نباید بیش از حد بالا باشد تا بر دقت اندازه گیری تأثیر بگذارد.
روش نصب: اندازه گیری سطح آب رادار معمولاً نصب براکت یا نصب دیواری را اتخاذ می کند.اطمینان حاصل کنید که براکت محکم و پایدار است و می تواند وزن دستگاه و تأثیر محیط بیرونی را تحمل کند.در صورت نصب دیوار، یک دیوار مناسب را انتخاب کنید تا اطمینان حاصل شود که دیوار می تواند وزن دستگاه را تحمل کند و آن را با توجه به دستورالعمل نصب نصب کنید.
قرار دادن کابل:هنگام قرار دادن کابل ها، از فشرده شدن، کشش یا سایش کابل ها با نیروهای خارجی اجتناب کنید.و در عین حال توجه به ضد آب و زمین کابل برای جلوگیری از کابل از خیس شدن و ایجاد آسیب به دستگاه و یا خطرات ایمنی.
عیب یابی دستگاه:بعد از اتمام نصب، رادار آب سنج باید دبیگ شود، از جمله تنظیم پارامترهای اندازه گیری، کالیبراسیون نقطه صفر و محدوده،بررسی قدرت و ثبات سیگنال، و غیره ، برای اطمینان از اینکه دستگاه می تواند به طور طبیعی کار کند و سطح آب را با دقت اندازه گیری کند.
اندازه گیری سطحی آب از طریق امواج فوق صوتی:
موقعیت نصب:یک مکان را انتخاب کنید که سطح آب نسبتا آرام باشد، بدون امواج آشکار و تداخل جریان آب، و در عین حال از نصب در نزدیکی ورودی آب اجتناب کنید.خروجی آب یا جایی که تعداد زیادی حباب تولید می شود، به طوری که بر انتشار و بازتاب امواج فوق صوتی تأثیر بگذارد؛ ارتفاع نصب باید با توجه به محدوده اندازه گیری و شرایط در محل تعیین شود،که به طور کلی نیاز به فاصله خاصی از سطح آب دارد، اما همچنین اطمینان حاصل می کند که سیگنال منعکس شده هنوز هم می تواند در هنگام پایین ترین سطح آب دریافت شود.
زاویه نصب:در این حالت، این دستگاه باید به صورت عمودی به سطح آب نصب شود تا امواج ماوراء صوت را به صورت عمودی دریافت و ارسال کند.بهبود دقت اندازه گیریاگر موقعیت نصب یک شیب خاص داشته باشد، نتایج اندازه گیری باید مطابق با آن اصلاح شود.
روش ثابت:اندازه گیری سطح آب با استفاده از ماژول فوق صوتی می تواند با استفاده از اتصال براکت یا فلنج و غیره در موقعیت انتخاب شده نصب شود.اطمینان از محکم بودن نصب و جلوگیری از لرزش یا جابجایی دستگاه در طول فرآیند کار.
درمان ضد آب:درمان ضد آب باید بر روی رابط ها و اتصالات کابل دستگاه انجام شود تا از ورود رطوبت به دستگاه و ایجاد آسیب جلوگیری شود.برای موقعیت های نصب که برای مدت طولانی در محیط مرطوب هستند یا ممکن است توسط آب سیل شوند، اقدامات ضد آب اضافی مانند استفاده از پوشش های ضد آب یا مهر و موم باید انجام شود.
کالیبراسیون و عیب یابی:پس از اتمام نصب، اندازه گیری سطح آب فوق صوتی باید کالیبراسیون و اشکال زدایی شود، از جمله تنظیم پارامترهای اندازه گیری، تنظیم افزایش و منطقه کور و غیره.برای انطباق با محیط های اندازه گیری و الزامات مختلفدر عین حال، از طریق اندازه گیری واقعی و مقایسه، دقت اندازه گیری و ثبات دستگاه را بررسی کنید.

سری از سنجه های سطح آب فوق صوتی

جدول انتخاب سنسور سطح آب
مدل محصول	تصویر	پارامتر عملکرد
KUS3000 M18		محدوده اندازه گیری: 1 متر خروجی: 4~20mA/NPN/PNP/RS485 کلاس حفاظت: IP65 ولتاژ تغذیه: 13-30V ویژگی ها: سفارشی سازی پشتیبانی مواد ماده: مس نیکل شده دمای: -25~70°C دقت: 0.5% ~ 1%
KUS3000 M30-Type1		محدوده اندازه گیری: 2 متر خروجی: 4~20mA/NPN/PNP/RS485 کلاس حفاظت: IP65 ولتاژ تغذیه: 13-30V ویژگی ها: سفارشی سازی پشتیبانی مواد ماده: مس نیکل شده دمای: -25~70°C دقت: 0.5% ~ 1%
KUS3000 M30-Type2		محدوده اندازه گیری: 4 متر خروجی: 4~20mA/NPN/PNP/RS485 کلاس حفاظت: IP65 ولتاژ تغذیه: 13-30V ویژگی ها: سفارشی سازی پشتیبانی مواد ماده: مس نیکل شده دمای: -25~70°C دقت: 0.5% ~ 1%
KUS3000 M30-Type3		فاصله: 6 متر/12 متر خروجی: 4~20mA/NPN/PNP/RS485 کلاس حفاظت: IP65 ولتاژ تغذیه: 13-30V ویژگی ها: سفارشی سازی پشتیبانی مواد ماده: مس نیکل شده دمای: -25~70°C دقت: 0.5% ~ 1%

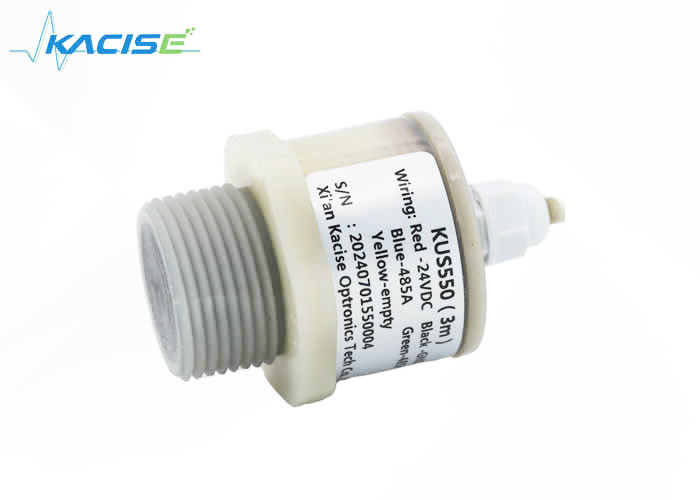

KUS550 (((فروش گرم)		محدوده اندازه گیری: 0.8m ~ 4m خروجی: 4~20mA/NPN/PNP/RS485/0-3V،0-5V سطح حفاظت: IP68 ولتاژ تغذیه: 3.3-30 ولت ویژگی ها: مقاومت ضد اسید و قلیات چسب پرکننده ماده: PVDF دما: -40 تا 85 درجه سانتیگراد دقت: 0.5% ~ 1%

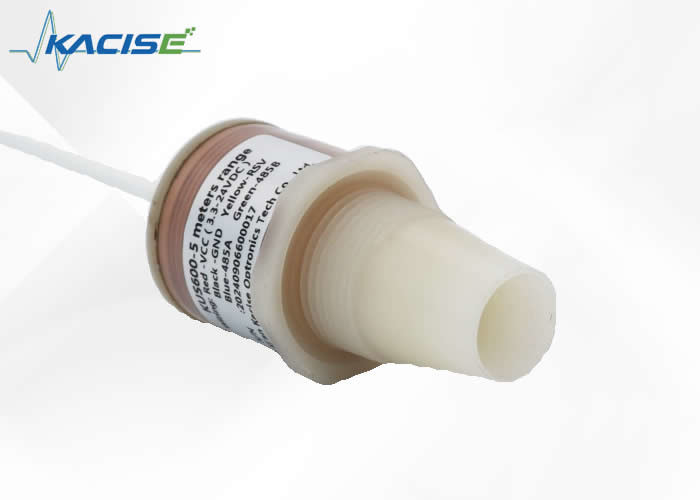

KUS600 ((مدل عملکرد با هزینه بالا)		فاصله: 5 متر خروجی: 4~20mA/NPN/PNP/RS485/0-3V،0-5V سطح حفاظت: IP68 ولتاژ منبع برق: 3.3-24 ولت ویژگی ها: مقاومت ضد اسید و قلیات چسب پرکننده ماده: PVDF دما: -40 تا 85 درجه سانتیگراد دقت: 0.5% ~ 1%
KUS630(محدوده بزرگ)		محدوده اندازه گیری: 6m ~ 30m خروجی: 4~20mA/NPN/PNP/RS485/0-3V،0-5V سطح حفاظت: IP68 ولتاژ تغذیه: 3.3-24V ویژگی ها: مقاومت ضد اسید و قلیات چسب پرکننده مواد: PTFE/PVC دما: -40 تا 85 درجه سانتیگراد دقت: 0.5% ~ 1%
KUS640 (با صفحه نمایش)		محدوده: 30m (می تواند با توجه به محدوده های مختلف سفارشی شود) خروجی: 4~20mA/NPN/PNP/RS485/0-3V، 0-5V کلاس حفاظت: دستگاه نمایش IP65، سُند IP68 ولتاژ تغذیه: 3.3-30 ولت ویژگی ها: نمایشگر می تواند چرخش ماده: پوسته سر: آلومینیوم فلزی، ماده ی سُند: PVDF/PTFE/PVC دما: -40 تا 85 درجه سانتیگراد
KUS650 (مدل بی سیم گرم)		محدوده: 30m (می تواند با توجه به محدوده های مختلف سفارشی شود) خروجی: 4G/Lora/GPRS/NB کلاس حفاظت: دستگاه نمایش IP65، سُند IP68 ولتاژ تغذیه: 3.6V ویژگی ها: بی سیم ماده: پوسته سر: آلومینیوم فلزی، ماده ی سُند: PVDF/PTFE/PVC دما: -40 تا 85 درجه سانتیگراد دقت: 0.5% ~ 1%

سری رادار سطح آب

مدل محصول	تصویر	پارامتر عملکرد
KLD801		رسانه اندازه گیری: مایع غیر خوردنی محدوده اندازه گیری: 0.05m ~ 10/20/30/60/100m اتصال فرآیند: G11⁄2A / 11⁄2NPT نخ/فلنج ≥DN40 دمای فرآیند: -40 ~ 80°C فشار فرآیند: -0.1 ~ 0.3MPa اندازه آنتن: 32mm لنز آنتن مواد آنتن: PTFE دقت: ±2mm سطح حفاظت: IP67 فرکانس مرکزی: 80GHz منبع برق: دو سیم / DC24V چهار سیم /DC12 ~ 24V سیستم چهار سیم /AC220V پوسته: آلومینیوم/ پلاستیک/ فولاد ضد زنگ خروجی سیگنال: دو سیم /4... 20mA / پروتکل هارت سیستم چهار سیم: 4... 20mA/ RS485 Modbus
KLD802		رسانه اندازه گیری: مایع غیر خوردنی، مایع کمی خوردنی محدوده اندازه گیری: 0.1m~10/20/30/60/100m اتصال فرآیند: فلنج ≥DN80 دمای فرآیند: -40 ~ 110°C فشار فرآیند: -0.1 ~ 1.6MPa اندازه آنتن: 32mm لنز آنتن مواد آنتن: PTFE دقت: ±2mm (مجموعه اندازه گیری کمتر از 35m) ±5mm ( محدوده اندازه گیری 35m-100m) سطح حفاظت: IP67 فرکانس مرکزی: 80GHz منبع برق: دو سیم / DC24V چهار سیم /DC12 ~ 24V سیستم چهار سیم /AC220V پوسته بیرونی: آلومینیوم/فولاد ضد زنگ خروجی سیگنال: دو سیم /4... 20mA / پروتکل هارت چهار سیم چهار... 20mA/ RS485 Modbus
KLD803		رسانه اندازه گیری: مایع خوردنی قوی، بخار، فوم محدوده اندازه گیری: 0.1m ~ 10/20/30/60/100m اتصال فرآیند: فلنج ≥DN50 دمای فرآیند: -40 ~ 130°C فشار فرآیند: -0.1 ~ 2.5MPa اندازه آنتن: آنتن لنز 34 میلی متری (با توجه به اندازه فلنج) مواد آنتن: PTFE دقت: ±2mm (مجموعه اندازه گیری کمتر از 35m) ±5mm ( محدوده اندازه گیری 35m-100m) سطح حفاظت: IP67 فرکانس مرکزی: 80GHz منبع برق: دو سیم / DC24V چهار سیم /DC12 ~ 24V سیستم چهار سیم /AC220V پوسته بیرونی: آلومینیوم/فولاد ضد زنگ خروجی سیگنال: دو سیم /4... 20mA / پروتکل هارت چهار سیم چهار... 20mA/ RS485 Modbus
KLD804		رسانه اندازه گیری: مایع خوردنی قوی، بخار، فوم محدوده اندازه گیری: 0.1m~10/20/30/60/100m اتصال فرآیند: فلنج ≥DN50 دمای فرآیند: -40 ~ 130°C فشار فرآیند: -0.1 ~ 1.0MPa اندازه آنتن: آنتن لنز 76mm مواد آنتن: PTFE دقت: ±2mm سطح حفاظت: IP67 فرکانس مرکزی: 80GHz منبع برق: دو سیم / DC24V چهار سیم /DC12 ~ 24V سیستم چهار سیم /AC220V پوسته: آلومینیوم/ پلاستیک/ فولاد ضد زنگ خروجی سیگنال: دو سیم /4... 20mA / پروتکل هارت چهار سیم چهار... 20mA/ RS485 Modbus
KLD805		رسانه اندازه گیری: مایع خوردنی قوی، بخار، فوم، دمای بالا و فشار بالا محدوده اندازه گیری: 0.1m~10/20/30/60/100m اتصال فرآیند: فلنج ≥DN80 دمای فرآیند: -40 ~ 200°C فشار فرآیند: -0.1 ~ 2.5MPa اندازه آنتن: آنتن لنز 76mm (بر اساس اندازه فرانسه سفارشی) مواد آنتن: PTFE/ پر کردن یکپارچه دقت: ±2mm سطح حفاظت: IP67 فرکانس مرکزی: 80GHz منبع برق: دو سیم / DC24V چهار سیم / DC12 ~ 24V چهار سیم / AC220V پوسته: آلومینیوم/ پلاستیک/ فولاد ضد زنگ خروجی سیگنال: دو سیم /4... 20mA / پروتکل هارت چهار سیم چهار... 20mA/ RS485 Modbus
KLD806		رسانه های اندازه گیری: مواد جامد، ظروف ذخیره سازی، ظروف فرآیند یا موقعیت های گرد و غبار قوی محدوده اندازه گیری: 0.3m~10/20/30/60/100m اتصال فرآیند: فلنج ≥DN100 دمای فرآیند: -40 ~ 110°C فشار فرآیند: -0.1 ~ 0.3MPa اندازه آنتن: آنتن لنز 76 میلی متری + پاکسازی جهانی (یا بدون پاکسازی) مواد آنتن: PTFE دقت: ±5mm سطح حفاظت: IP67 فرکانس مرکزی: 80GHz منبع برق: دو سیم / DC24V چهار سیم / DC12 ~ 24V چهار سیم / AC220V پوسته: آلومینیوم/ پلاستیک/ فولاد ضد زنگ خروجی سیگنال: دو سیم /4... 20mA / پروتکل هارت چهار سیم چهار... 20mA/ RS485 Modbus
KWL801		رسانه اندازه گیری: آب محدوده اندازه گیری: 0.1m ~ 65m روش نصب: براکت یا نخ منبع برق: 9 ~ 36VDC خروجی: RS485 اندازه آنتن: آنتن لنز 42mm مواد آنتن: پلاستیک مواد مورد استفاده: پلاستیک دقت: ±2mm

اندازه گیری سطح آب ظرفیت

مدل محصول	تصویر	پارامتر عملکرد
KSLV605		محدوده تشخیص: 0.1 ~ 3m دقت: 0.5% ~ 1% مقاومت در برابر دما: -50 ~ 250 °C دمای محیط: -40 تا 85 درجه سانتیگراد دمای ذخیره سازی: -55°C ~ + 125°C محدوده فشار: -0.1MPa ~ 32MPa سیگنال خروجی: 4 ~ 20mA / ارتباطات RS485 ولتاژ منبع برق: 5 ~ 36V DC مواد اندازه گیری سطح مایع: فولاد ضد زنگ 304/316، 1Gr18Ni19Ti یا PTFE کلاس ضد انفجار: ExibIICT6 سطح حفاظت: IP67
KSLV605 ((با صفحه نمایش)		محدوده تشخیص: 0.1 ~ 3m دقت: 0.5% ~ 1% مقاومت در برابر دما: -50 ~ 250 °C دمای محیط: -40 تا 85 درجه سانتیگراد دمای ذخیره سازی: -55°C ~ + 125°C محدوده فشار: -0.1MPa ~ 32MPa سیگنال خروجی: 4 ~ 20mA / ارتباطات RS485 ولتاژ منبع برق: 5 ~ 36V DC مواد اندازه گیری سطح مایع: فولاد ضد زنگ 304/316، 1Gr18Ni19Ti یا PTFE کلاس ضد انفجار: ExibIICT6 سطح حفاظت: IP67
KSLV605 ((بدون سیم)		محدوده تشخیص: 0.1 ~ 3m دقت: 0.5% ~ 1% مقاومت در برابر دما: -50 ~ 250 °C دمای محیط: -40 تا 85 درجه سانتیگراد دمای ذخیره سازی: -55°C ~ + 125°C محدوده فشار: -0.1MPa ~ 32MPa سیگنال خروجی: نوع خروجی بی سیم فاصله ارتباطی مایع سطح مایع کمتر از 200 متر است ولتاژ منبع برق: 3.3-36V (با باتری به صورت اختیاری) مواد اندازه گیری سطح مایع: فولاد ضد زنگ 304/316، 1Gr18Ni19Ti یا PTFE کلاس ضد انفجار: ExibIICT6 سطح حفاظت: IP67
