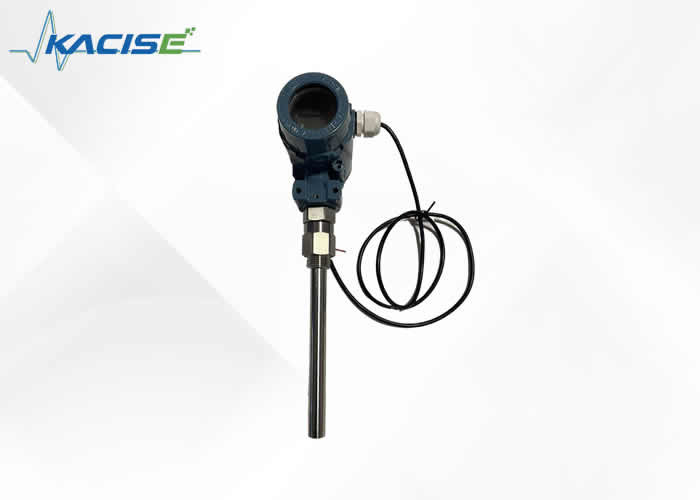

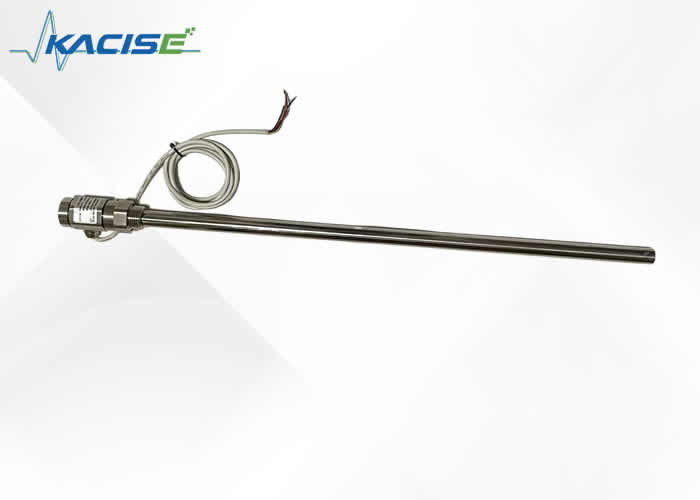

فرستنده سطح ظرفیت مقاوم به خوردگی با خروجی NPN/PNP برای نظارت بر سطح در راکتورهای آزمایشگاهی استفاده می شود

فرستنده سطح ظرفیت مقاوم به خوردگی، مجهز به خروجی NPN/PNP، به طور خاص برای نظارت بر سطح در راکتورهای آزمایشگاهی طراحی شده است.می تواند در برابر مواد خوردنی که اغلب در چنین محیط هایی وجود دارد مقاومت کندبا قابلیت های دقیق سنجش، سطح مایع را با دقت اندازه گیری می کند و داده های قابل اعتماد را فراهم می کند. خروجی NPN / PNP امکان ادغام یکپارچه با سیستم های کنترل آزمایشگاه را فراهم می کند.تضمین شرایط واکنش مطلوب و افزایش ایمنی و کارایی کلی آزمایشات.

• پروتکل Modbus برای ادغام آسان است.
• ساختار ساده بدون هر گونه قطعات متحرک یا انعطاف پذیر، بنابراین آن را دارای قابلیت اطمینان بالا و نگهداری حداقل است.نگهداری متوسط و کوچک.
• انواع خروجی سیگنال برای پیکربندی های مختلف سیستم مناسب است.
• برای اندازه گیری سطح ظرف های با دمای بالا و فشار بالا مناسب است و مقدار اندازه گیری شده تحت تاثیر دمای، وزن خاص مایع مورد اندازه گیری قرار نمی گیرد.و شکل و فشار مخزن.
• این دستگاه به ویژه برای اندازه گیری مایعات خوردنی قوی مانند اسید و قلی مناسب است.
• محافظت کامل از برق، ولتاژ و قطب تغذیه
• حسگر سطح بی سیم دارای تابع انتقال از راه دور بی سیم است.
• می تونه هر ماده ای رو اندازه گیری کنه.

• محدوده ي شناسایی: 0.1~3 متر
• محدوده اندازه گیری ظرفیت: 10PF/500PF
• دقت: 0.1 کلاس، 0.2 کلاس، 0.5 کلاس، 1 کلاس
• محدوده فشار: -0.1MPa
• مقاومت دمای سُند: -50 ≈ 250°C
• دمای محیط: -40°C تا 85°C
• دمای نگهداری: -55°C+125°C
• سیگنال خروجی: 4×20mA، 485 ارتباطات و غیره
• فاصله ارتباطات سنسور سطح خروجی بی سیم کمتر از 200 متر است و ولتاژ منبع برق 3.3-36V است (بررسی باتری اختیاری)
• ولتاژ منبع برق: 536V DC
• مواد حسگر سطح: فولاد ضد زنگ 316، 1Gr18Ni19Ti یا PTFE
• ثبات بلند مدت: ≤0.1%FS/سال
• حرکت دمایی: ≤0.01٪FS/ °C (در محدوده 0 ≈ 70 °C)
• درجه ضد انفجار: ExibIICT6
• سطح حفاظت: IP67

سنسورهای سطح مایع ظرفیت دار دارای ساختارهای مختلف به دلیل موارد و پارامترهای مختلف کاربرد هستند، اما به طور کلی ساختار اصلی آن را می توان به طور کلی به دو بخش تقسیم کرد،یعنی بخش حسگر و بخش فرستنده. همونطور که در عکس هست:

A در تصویر سنسور را نشان می دهد که مستقیماً به تجهیزات ظرف یا اندازه گیری در محیط اندازه گیری شده در لوله متر می پردازد.

B و C در شکل، فلنج های اتصال فاز گازی و فاز مایع ابزار اندازه گیری و کنترل سطح مایع هستند که برای اتصال فلنج های تجهیزات استفاده می شوند.و مایع و فشار موجود در تجهیزات به سیلندر اندازه گیری کشیده می شوند..

D در شکل نشان دهنده سیلندر اندازه گیری ابزار اندازه گیری و کنترل سطح مایع است که می تواند یک ظرفیت را با الکترود سنسور تشکیل دهد.

E نشان داده شده در شکل فلنج فاضلاب است که می تواند کثافت را به طور منظم در ابزار اندازه گیری سطح مایع و کنترل به بیرون خارج کند.داخل لوله اندازه گیری دستگاه اندازه گیری و کنترل سطح مایع را تمیز نگه دارید.و از چسبیدن حسگر به خاک جلوگیری کنید.

F نشان داده شده در شکل فرستنده است که یک دستگاه تبدیل از ظرفیت به سیگنال جریان استاندارد است.و بخش مرکزی کل ابزار اندازه گیری و کنترل سطح مایع است.عملکرد اصلی آن دریافت افزایش تغییر ظرفیت ناشی از تغییر سطح مایع ارسال شده توسط سنسور است و سپس پس از تبدیل، سیگنال جریان استاندارد 4-20mADC را صادر می کند.این فرستنده از دستگاه های یکپارچه نظامی استفاده می کنه، با مصرف انرژی پایین، مقاومت در برابر دمای بالا، قابلیت اطمینان بالا و برآورده کردن الزامات ایمنی ذاتی.

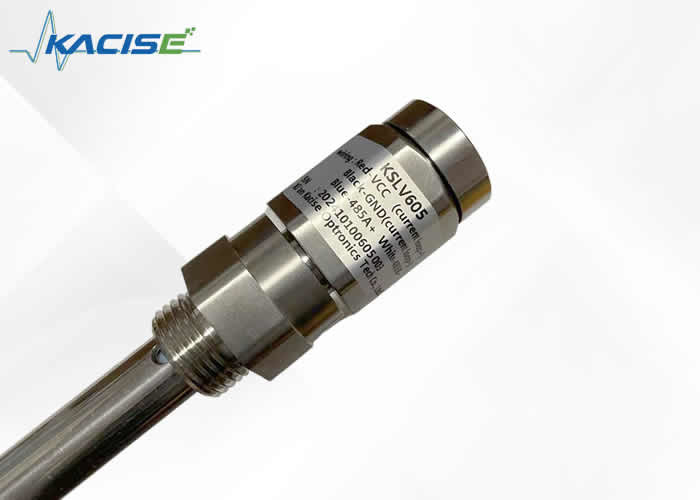

KSLV606 (مدل نمایش) دارای دو روش سیم کشی است: یکی RS485 است و دیگری 4-20mA است.

خروجی جدا شده 4-20mA

خروجی غیر منزوی 4-20mA با دو سیم

پس از نصب، هنگام استفاده از آن برای اولین بار، مطمئن شوید که اولین دریچه فاز گاز را باز کنید، و سپس دریچه فاز مایع را باز کنید تا اطمینان حاصل شود که سطح مایع به شدت نوسان نمی کند.که باعث اشتباهات اندازه گیری می شود.

علاوه بر این، باید اطمینان حاصل شود که مفاصل کابل های اتصال در تماس خوب و ضد خوردگی هستند. در استفاده طولانی مدت، به تخلیه منظم فاضلاب توجه کنید.به طوری که از تجمع آلودگی جلوگیری شود و عملکرد ابزار را تحت تاثیر قرار دهدبه عنوان مثال مایع مس معمولی، مایع کربن C، برج آب گرم Baohe، استخر فاضلاب و سایر رسانه های کثیف، باید تضمین شود که 1 تا 2 بار در هفته تخلیه شود.در حالی که محیط تمیز کننده باید 1 تا 2 بار در ماه تخلیه شود.

محفظه فرستنده باید به طور محکم پیچیده شود تا از ورود آب، مواد خوردنی یا گاز جلوگیری شود و برخورد با نیروی خارجی و جدا کردن آن توسط غیر حرفه ای ممنوع است.

سه روش سیم کشی رایج برای فرستنده وجود دارد: همانطور که در (الف) (ب) (ج) نشان داده شده است

(الف)

ب)

ج) آمتر

همانطور که در شکل بالا نشان داده شده، سه روش سیم کشی برای فرستنده ابزار اندازه گیری و کنترل سطح مایع وجود دارد.شکل (الف) نشان می دهد نمودار سیم کشی از فرستنده به طور مستقیم و متر نمایش دیجیتالشکل (ب) نمودار سیم کشی فرستنده و سیستم کنترل DCS را نشان می دهد. سیستم کنترل 24V را تامین می کند و به فرستنده متصل می شود.شکل (ج) نمودار اتصال فرستنده را نشان می دهد که توسط مانع ایمنی تغذیه می شود.. کاربران می توانند به سه روش سیم کشی بالا در طول نصب مراجعه کنند.

از آنجایی که این محصولات فقط در طراحی ظاهر و مواد متفاوت هستند، اما هر دو متعلق به ابزار اندازه گیری و کنترل سطح مایع خارجی هستند،روش نصب هر دو اساساً یکسان استبه طور کلی نصب بسیار ساده و سریع است،فقط فلنج اتصال فاز گاز مایع را روی ابزار اندازه گیری و کنترل سطح مایع با فلنج فاز گاز مایع روی تجهیزات متصل کنید.(توجه: فلنج اتصال ابزار نظارت و کنترل سطح مایع با توجه به اندازه توافق شده توسط دو طرف جوش داده شده است,و نیازی به پیکربندی مجدد ندارد. کاربر باید خودکارهای شیر و لوله را تنظیم کند) همانطور که در شکل 7 نشان داده شده است.1.

اندازه گیری سطح ظرفیت یک محصول است که به طور خاص برای کوله هوای دیگ بزرگ، متوسط و کوچک و سایر انواع اندازه گیری سطح مایع با دمای بالا استفاده می شود.

این دستگاه از مواد خاص و فن آوری فرکانس رادیویی استفاده می کند، به طوری که کل دستگاه می تواند برای مدت طولانی در محیط با دمای بالا به طور پایدار کار کند.چون به طور خاص در محیط با دمای بالا استفاده می شود، ساختار و روش نصب ابزار اندازه گیری سطح مایع و کنترل از سایر محصولات متفاوت است.

اول از همه، این از محصولات دیگر متفاوت است که فرستنده آن در زیر سنسور قرار دارد، یک بخش مهر و موم شده و تبعید گرما از سیلندر اندازه گیری به فرستنده وجود دارد،و سپس به سمت پایین یک بازو خم شده 90 درجه برای هدایت فرستنده به سمت سنسور است، که تضمین می کند که فرستنده از دماهای بالا در نزدیکی بندر گاز محافظت می شود. از سوی دیگر، هنگامی که محیط دماهای بالا گرما را به فرستنده منتقل می کند،ابتدا از یک بخش ویژه تبعید گرما عبور می کند.که باعث کاهش گرما می شه. Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinderکه باعث شارژ کوتاه یا خوردگی می شود.

به طور خلاصه، ساختار این سطح سنج دارای مزایای آشکار است، به همین دلیل می تواند برای مدت طولانی در محیط با دمای بالا کار کند.باید توجه داشته باشید که فرستنده در زیر است، و فاصله از لوله فاضلاب نسبتا نزدیک است، بنابراین نمی توان آن را در عقب نصب کرد. نصب همانطور که در شکل 7 نشان داده شده است.2:

اگرچه تنظیم آنالوگ قبل از خروج محصول از کارخانه انجام شده است، به منظور اجازه دادن به کاربر برای تجربه بیشتر عملکرد محصول ما قبل از استفاده،توصیه می شود که کاربر یک بررسی ساده انجام دهد.شما می توانید کل مجموعه ابزار را برای کالیبراسیون خارج کنید.

کالیبراسیون ابزار اندازه گیری و کنترل سطح مایع خارجی در شکل 8 نشان داده شده است.1:

مراحل تأیید این امر به شرح زیر است:

1. یک لوله آب شفاف آماده کنید، آن را با یک مقیاس علامت گذاری کنید یا آن را با یک لوله ثابت کنید، به طوری که سطح واقعی مایع را می توان در طول کالیبراسیون مشاهده و کالیبراسیون کرد.آمپرمتر (DC) با دقت بیش از سه رقم آماده کنید، چندین دکمه لاستیکی و مقدار کافی از ماده آزمایش (که می تواند با آب جایگزین شود).
2. یک انتهای لوله آب شفاف را به پورت فاز مایع ابزار اندازه گیری و کنترل سطح مایع متصل کنید، خروجی فاضلاب را مسدود کنید و پورت فاز گاز را بدون مانع نگه دارید.و متصل آمپر متر در سری به عنوان در شکل 6 نشان داده شده است.2) و سپس پس از تأیید اینکه سیم کشی درست است، برق را روشن کنید.
3. از انتهای بالای لوله شفاف، رسانه را اضافه کنید، رسانه از طریق لوله فاز مایع به ابزار اندازه گیری و کنترل سطح مایع جریان می یابد.و سطح مایع به چندین نقطه با ارتفاع های مختلف اضافه می شود، زیرا در این زمان سطح مایع در لوله شفاف با ابزار اندازه گیری و کنترل سطح مایع اندازه گیری می شود. سطح مایع در بطری متر دقیقا در خط است.در اين زمان، مقدار آمپر متر را بخوانید و سپس نسبت ارتفاع مربوط به سیگنال استاندارد خروجی 4-20mA را با مقدار جریان جمع آوری شده مقایسه کنید تا دقت سطح متر را بررسی کنید (توجه:برای اینکه محاسبه اش راحت باشهبه طور کلی، چندین نقطه به ترتیب در 0، 25، 50، 75٪ و 100٪ گرفته می شوند و جریان های مربوطه به ترتیب 4mA، 8mA، 12mA، 16mA و 20mA هستند.محدوده باید مطابق با مرکز فاز مایع و فاز گازی باشد).

1. در طول استفاده، اگر صفحه نمایش دیجیتال صفر را نشان می دهد، از محدوده 0-200mA آمپر متر DC استفاده کنید و هنگامی که جریان اندازه گیری شده نیز 0 باشد، نقص های احتمالی عبارتند از:
   • منبع برق 24 ولت نرماله؟
   • فرستنده ممکن است با مدار کوتاه باشد.
   • فرستنده مشکل کيفيتي داره
   اگر جریان اندازه گیری شده توسط آمپر متر DC کمتر از 4mA باشد، خطاهای احتمالی:
   • سطح واقعی مایع زیر پورت فاز مایع است
   • ارزش تنظیم کنونی فرستنده خیلی کم است
   • فرستنده دارای مشکلات کیفیت است؛ اگر جریان اندازه گیری شده با سطح واقعی مایع سازگار باشد، مشکلی با صفحه نمایش دیجیتال وجود دارد.
   شکست های احتمالی در صورت افزایش جریان بیش از 25mA:
   • يه مدار کوتاه در مدار فرستنده وجود داره
   • ارزش تنظیم فعلی خیلی بالاست.
2. هنگامی که صفحه نمایش دیجیتال پر است، از محدوده 0-200mA آمپر متر DC استفاده کنید. هنگامی که جریان اندازه گیری شده 20mA است، ممکن است نقص وجود داشته باشد:
   • تنظیم فعلی خیلی بالاست
   • يه مدار کوتاه تو فرستنده وجود داره
   • سطح مایع واقعی پر است.
   اگر جریان اندازه گیری شده کمتر از 20mA باشد، صفحه نمایش دیجیتال معیوب است.
3. نمایشگر دیجیتال به شدت پر می شود. با استفاده از محدوده 0-200mA آمپر متر DC ، جریان اندازه گیری شده بیش از حد نوسان می کند و ممکن است خرابی داشته باشد:
   • نوسانات سطح واقعی مایعات
   • تماس خط ضعیف
   • فرستنده دارای مشکلات کیفیت است؛ اگر جریان اندازه گیری شده پایدار باشد، اندازه گیری نمایش ممکن است معیوب باشد
4. هیچ تغییری در صفحه نمایش دیجیتال وجود ندارد. از محدوده 0-200mA آمپر متر DC استفاده کنید. هنگامی که جریان اندازه گیری شده به طور معمول تغییر می کند، ممکن است نشان دهد که ابزار معیوب است.اگر جریان اندازه گیری شده تغییر نکندممکن است نقصی وجود داشته باشد:
   • خرابی فرستنده
   • لوله فاز گاز مایع مسدود شده است
   • یک مدار باز بین سنسور و فرستنده وجود دارد و باید دوباره متصل شود
5. نمایشگر دیجیتال نسبت به سطح واقعی مایع آهسته تغییر می کند. هنگام استفاده از آمپرمتر 0-200mA، جریان اندازه گیری شده آهسته تغییر می کند و ممکن است نقص وجود داشته باشد:
   • قطب داخلی سنسور به ناخالصی چسب می کند، از 25٪ اسید هیدروکلوریک (اسید گوگرد) برای خیس کردن قطب استفاده کنید
   • لوله فاز گازی نصف بسته شده لطفا شیر رو باز کنید و امتحانش کنید، پاکش کنید
6. هنگامی که صفحه نمایش دیجیتال بالا یا پایین است، محدوده یا دکمه صفر را در فرستنده تنظیم کنید تا تنظیم شود.

1. تمام محصولات عرضه شده با گواهینامه محصول و دستورالعمل استفاده از آن همراه هستند، از جمله شماره محصول، پارامترهای فنی، نمودار سیم کشی، تاریخ تولید و غیره.لطفاً دقت کنید تا از سوء استفاده جلوگیری کنید.
2. در طول نصب، بررسی کنید که آیا رابط در محل با رابط محصول مطابق با روش اتصال محصول سازگار است.
3. سیم کشی باید به طور دقیق مطابق با دستورالعمل های شرکت ما برای استفاده باشد.
4. این محصول یک ابزار دقیق انتقال انرژی است و جدا کردن، برخورد، سقوط و ضربه زدن به آن ممنوع است.
5. اگر در طول استفاده از هر گونه ناهنجاری پیدا شود، باید برق را خاموش کنید، استفاده از آن را متوقف کنید، آن را بررسی کنید یا به طور مستقیم با بخش فنی شرکت ما تماس بگیرید.
6. بسته بندی اصلی باید در طول حمل و نقل و ذخیره سازی بازسازی شود و در یک انبار خنک، خشک و تهویه شود.
7. مراقب باشید که در هنگام نصب و استفاده از سنسور آسیب نبینید.
8. در محل نصب باید اقدامات موثری برای حفاظت از برق اتخاذ شود.
9. محفظه هر فرستنده ای از این سری باید به طور قابل اطمینان به زمین متصل شود و مقاومت زمین باید کمتر از 4Ω باشد.
10. در صورت استفاده از ارتباطات 485 برای پیکربندی سیستم، فرستنده باید مجهز به یک مانع ایمنی یا جدا کننده باشد.
11. موانع ایمنی باید گواهی ضد انفجار دریافت کنند و نصب آن باید مطابق با الزامات کتابچه راهنمای آن انجام شود.
12. هنگامی که فرستنده در منطقه "0" استفاده می شود، ترانسفورماتور قدرت که به سد ایمنی برق می دهد باید الزامات ماده 8.1 GB3836.4-2010 را برآورده کند.
