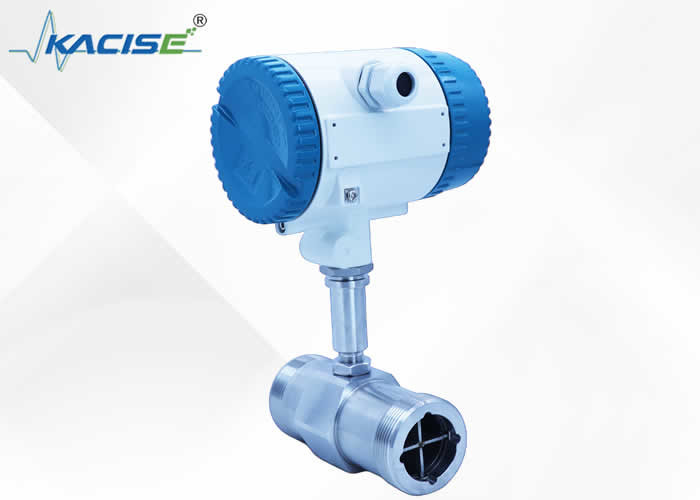

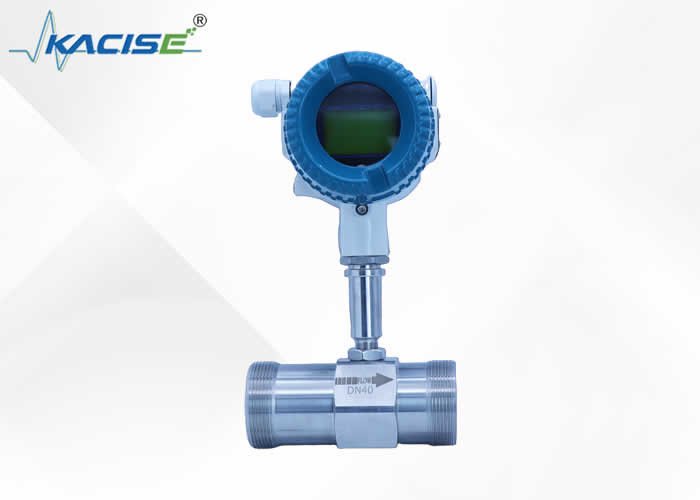

طراحی ضد انفجار متر جریان توربین سری KTF

اندازه گیری جریان توربین سری KTF,اندازه گیری جریان توربین ضد انفجار

Explosion Proof Turbine Flow Meter

محل منبع:

چین

نام تجاری:

KACISE

گواهی:

شماره مدل:

KTF

با ما تماس بگیرید

درخواست نقل قول

طراحی ضد انفجار متر جریان توربین سری KTF

جزئیات محصول

دمای محیط:

-20+55 ℃

دمای نسبی:

5٪ تا 95٪

فشار جو:

86 × 106 کیلو پاسکال

نوع معمولی دمای متوسط:

-20+120 ℃

نوع ضد انفجار دمای متوسط:

-20 تا 70 ℃

ارتباط:

نخ یا فلنج

برجسته کردن:

اندازه گیری جریان توربین سری KTF,اندازه گیری جریان توربین ضد انفجار

Explosion Proof Turbine Flow Meter

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1PCS

جزئیات بسته بندی

هر واحد دارای جعبه جداگانه است و تمام جعبه ها در بسته های استاندارد یا درخواست مشتریان بسته بندی می

زمان تحویل

5 تا 8 روز کاری

شرایط پرداخت

L/C، D/A، D/P، T/T، Western Union، MoneyGram

قابلیت ارائه

1000 عدد/قطعه در هفته قابل مذاکره

محصولات مرتبط

ضد تداخل KTF فلوم متر توربین هوشمند برای اندازه گیری روغن ها و مایعات مختلف استفاده می شود

بهترین قیمت رو بدست بیار

دستگاه های اندازه گیری جریان توربین با ظرفیت تحمل فشار 2.5 تا 6.3 Mpa

بهترین قیمت رو بدست بیار

اندازه گیری جریان توربین های دوامدار DN4 تا DN500 برای دمای محیطی شدید

بهترین قیمت رو بدست بیار

اندازه گيري جريان توربين براي اندازه گيري جريان مايعات پاک

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86--17719566736

حالا تماس بگیرید

توضیحات محصول

اندازه گیری جریان توربین سری KTF

مقدمه

اندازه گیری جریان توربین سری KTF برای اندازه گیری مایعات تمیز یا اساساً تمیز مناسب است، به تنهایی یا با تجهیزات مرتبط،و می تواند برای اندازه گیری حجم جریان یا حجم کل در خط لوله های بسته استفاده شوداین ویژگی های ساختار ساده، وزن سبک، دقت بالا، بازتولید خوب، پاسخ حساس، نصب و نگهداری آسان و غیره را دارد.این به طور گسترده ای در صنایع مانند نفت استفاده می شود، صنعت شیمی، تامین آب، مواد غذایی، داروسازی و تحقیقات علمی و آزمایش.

اندازه گیری جریان توربین سری KTF جریان مایع را در خط لوله به سیگنال های پالس الکتریکی تبدیل می کند.و اندازه گیری یا مقدار کل جریان مایع در خط لوله را از طریق ابزارهای نمایش یا پردازش سیستم رایانه ای انجام می دهد. اندازه گیری

مشخصات فنی

اندازه لوله (DN) mm	محدوده جریان ((m3/h)			فشار اسمی (Mpa)
اندازه لوله (DN) mm	0.2 درصد	0.5 درصد	1. ٪	فشار اسمی (Mpa)
4			0.04-025	6.3
6			0.۱-۰6	6.3
10			0.2-12	6.3
15	1.2 ∙4	0.6 ¢6	0.46	2.5 6.3 16
20	۲۶	0.88	0.6 ¢ 8
25	3 ¢10	1.2 ∙ 12	1.2 ∙ 12
32	4 ¥12	1.5 ¢15	1 ¢20
40	8 ¢25	3 ¢30	3 ¢30
50	12 ¢40	۵۵۰	۵۵۰	6.3 2.5
65	15 ¢60	۷۷۰	۵۷۰
80	20 ¢100	16 ¢100	۱۲۱۰
100	50 ¢ 160	25 ¢ 160	20 ¢200
125	50 ¢200	30 ¢ 250	25280
150	100 ¢ 300	50 ¢ 300	۴۰ ٪ ۴۰۰
200	200 ¢ 600	100 ¢ 600	80 ¢ 800
250	۳۰۰ ۰۰۰	160 ¥1000	120 ¢1200	2.5
300		250 ¢1600
400		400 ₹2500
500		600 ¥ 4000

دمای محیط	-20°C+55°C
دمای نسبی	۵٪ ٪۹۵٪
فشار جوی	۸۶٫۱۰۶Kpa
درجه حرارت متوسط نوع عادی	-20°C+120°C
نوع ضد انفجار دمای متوسط	-20°70°C
ضد انفجار	dIIBT5
منبع برق	دو سیم: +24VDC سه سیم:+12VDC+24VDC
ارتباط	رشته یا فلنج

ابعاد

اتصال رشته

طراحی ضد انفجار متر جریان توربین سری KTF 0

اتصال فلنج

طراحی ضد انفجار متر جریان توربین سری KTF 1

اندازه لوله DN (ملی متر)	سنسور ابعاد (ملی متر)	ابعاد فلنج (ملی متر)						اندازه نخ

	L	H	D	D₁	D₂	D₃	n-do	L1 ((ملم)	G
4	225	145							1/2
6	225	145							1/2
10	345	170							1/2
15	75	190	95	65	45		4 تا 14	23	1
20	85	210	105	75	55		4 تا 14	23	1
25	100	230	115	85	65		4 تا 14	30	۱۱/۴
32	120	250	140/135	100	78		4 تا 18	30	۱۱/۴
40	140	260	150/145	110	85		4 تا 18	35	2
50	150	270	165/160	125	100		4 تا 18
65	150	290	185/180	145	125		4 تا 18
80	200	300	200/195	160	135		8 تا 18
100	220	330	220/215	180	155		8 تا 18
125	250	380	250/245	210	185		8 تا 18
150	300	390	285/280	240	210		8 تا 23
200	360	455	340/335	295	265		12 تا 23
250	400	510	405	355	320		12-26/25
300	420	565	460	410	375		12-26/25
400	560	680	580	525	485		16 تا 30
500	600	790	۷۱۵/۷۰۵	650	608		20 تا 34
