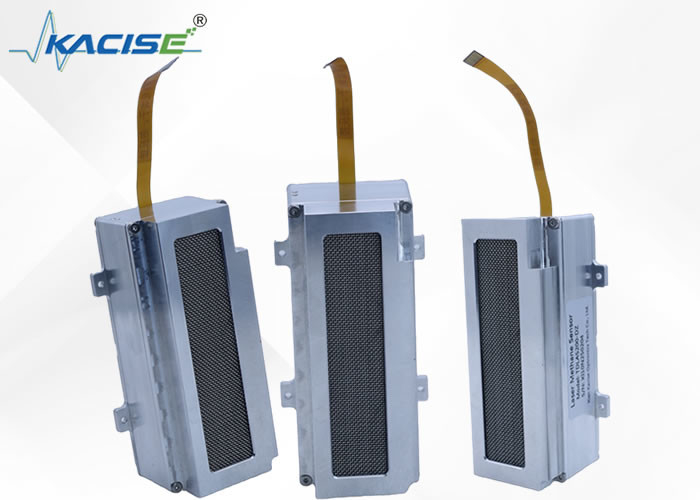

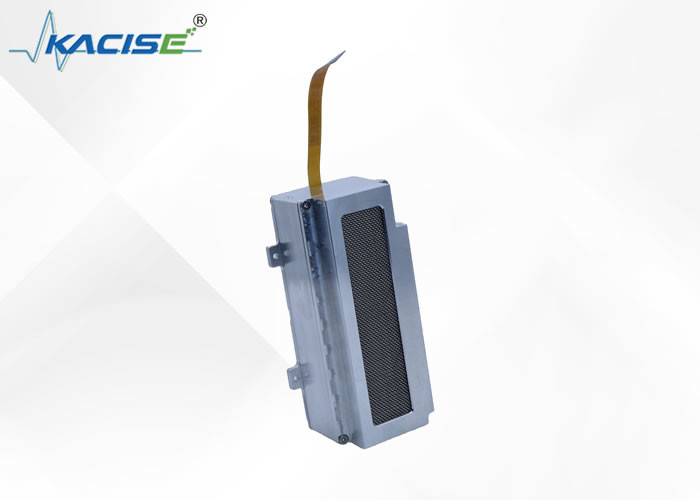

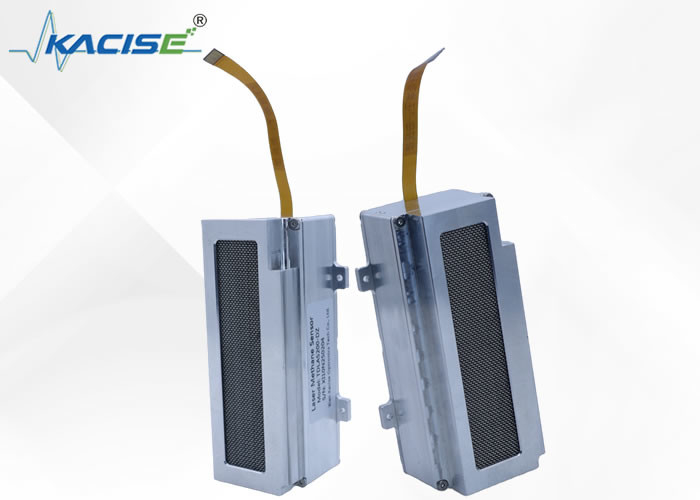

ماژول تشخیص لیزر متان TDLAS200

1مقدمه

ماژول تشخیص لیزر متان KACISE TDLAS200 یک راه حل فشرده و کارآمد برای نظارت مداوم متان است.با محدوده تشخیص 0 ~ 5000ppm و زمان پاسخ 0.1 ثانیه. ماژول برای ادغام آسان در سیستم های موجود طراحی شده است، دارای یک رابط دیجیتال و یک اثر کوچک 115 × 59 × 38 میلی متر است.KACISE عملکرد قابل اطمینان را در محیط های مختلف تضمین می کند، باعث می شود این ماژول برای کاربردهای صنعتی و زیست محیطی مناسب باشد.

2ویژگی ها

1. حساسيت بالا، فقط به گاز هدف پاسخ ميده
2. سلول مرجع داخلی، می تواند به طور خودکار کالیبراسیون شود
3. یکپارچه سازی آسان، رابط دیجیتال به طور مستقیم وضعیت و تمرکز را تولید می کند

3اصول اندازه گیری

مولکول های متان نور طول موج خاصی را جذب می کنند
"مقدار نور جذب شده توسط یک محیط شفاف (ماس گاز متان) متناسب با ضخامت و غلظت جرم گاز است" قانون بیر-لامبرت
بر اساس اصول فیزیک فوق، یک پرتو نور با طول موج مشخص می تواند برای نفوذ به جرم گاز متان نشت شده استفاده شود. با توجه به درجه ضعف پرتو،غلظت متان در جرم گاز می تواند اندازه گیری شود، و فقط به متان پاسخ می دهد (انتخابی منحصر به فرد).
استفاده از یک سلول تشخیصی با بازتاب های متعدد و اجازه دادن به لیزر برای عبور مکرر از طریق گاز مورد اندازه گیری می تواند حساسیت تشخیص را چند برابر کند.

4پارامترهای فنی

*1 لطفاً اطمینان حاصل کنید که ولتاژ ورودی قدرت ماژول کمتر از 5 ولت نیست

*2 توصیه انتخاب پمپ <500ml/min

5ابعاد ماژول تشخیص

ابعاد میزبان ماژول تشخیص: 115×59×38mm (به استثنای کابل ها و کانکتورهای گاز)
