Name: سنسور فاصله لیزر بالا عملکرد KLSA در فضای باز
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: klsa
Price: 5,000.00 USD
Availability: InStock

خونه > محصولات > سنسورهای لیزری >

سنسور فاصله لیزر بالا عملکرد KLSA در فضای باز

حسگر لیزری با کارایی بالا,سنسور لیزری در فضای باز

Outdoor Laser Ranging Sensor

Place of Origin:

CHINA

نام تجاری:

KACISE

گواهی:

شماره مدل:

klsa

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

خروجی:

RS485/شبیه سازی/PNP/NPN/رله/UART

محدوده اندازه گیری:

20 متر

اندازه گیری فرکانس:

50 ... 100 ... 250 هرتز

منطقه محو شدن:

0.2 متر

لیزر کار:

905 نیوتن متر ، کلاس 1

دمای کار:

-20 تا 50 درجه سانتیگراد

برجسته کردن:

حسگر لیزری با کارایی بالا,سنسور لیزری در فضای باز

Outdoor Laser Ranging Sensor

شرایط پرداخت و حمل و نقل

Minimum Order Quantity

1PCS

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8 work days

Payment Terms

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Supply Ability

1000 Piece/Pieces per Week negotiable

محصولات مرتبط

ویدیو

سنسورهای لیزری سری KLSA حداکثر فاصله اندازه گیری 22m سطح حفاظت از محفظه IP65 برای صنعت و تولید

بهترین قیمت رو بدست بیار

ویدیو

سنسورهای لیزری سری KLSA حداکثر فاصله اندازه گیری 22m سطح حفاظت از محفظه IP65 برای صنعت و تولید

بهترین قیمت رو بدست بیار

ویدیو

سنسورهای لیزری سری KLSA حداکثر فاصله اندازه گیری 22m سطح حفاظت از محفظه IP65 برای صنعت و تولید

بهترین قیمت رو بدست بیار

حسگرهای لیزری سری KLSA برای سنجش و مهندسی ساخت و ساز

بهترین قیمت رو بدست بیار

ویدیو

سنسور فاصله لیزر بالا عملکرد KLSA در فضای باز

بهترین قیمت رو بدست بیار

رادار لیزر 2D KL2A-25 برای وسایل نقلیه بدون سرنشین و کشتی های بدون سرنشین

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

86--17719566736

حالا تماس بگیرید

توضیحات محصول

سنسور فاصله لیزر بالا عملکرد در فضای باز

1آموزش

با سنسور فاصله لیزر KACISE Outdoor High - Performance KLSA آشنا شوید. سنسور فاصله لیزر یک ابزار دقیق است که از فناوری لیزر برای دستیابی به اندازه گیری فاصله بدون تماس استفاده می کند.فاصله رو مشخص میکنه، موقعیت یا جابجایی شی هدف با انتشار لیزر و تجزیه و تحلیل سیگنال منعکس شده. مزایای اصلی آن دقت بالا، فاصله طولانی،پاسخ سریع و توانایی ضد تداخلاین به طور گسترده ای در اتوماسیون صنعتی، تجهیزات هوشمند، سنجش و سنجش از راه دور، الکترونیک مصرفی و زمینه های دیگر استفاده می شود.

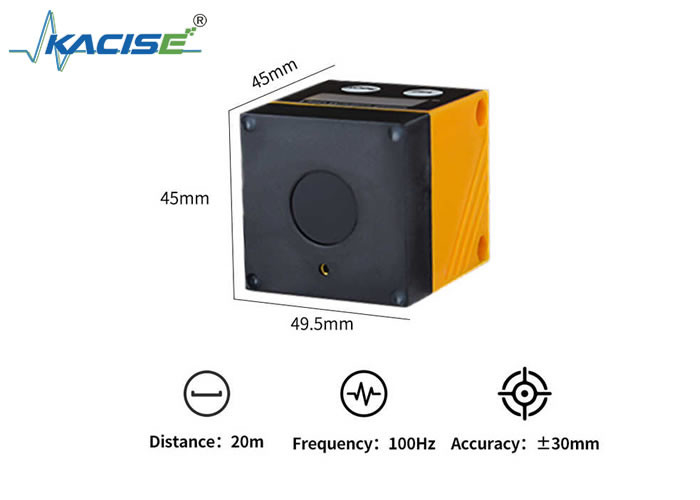

سنسور فاصله لیزر بالا عملکرد KLSA در فضای باز 0

2ویژگی ها

دستگاه می تواند به عنوان یک حسگر فاصله لیزر استفاده شود.
سنسور فاصله لیزر می تواند فاصله بین 0.03 و 22 متر را اندازه گیری کند.
اين دستگاه 22 متري از پس زمینه را از بين مي برد.
مقادیر اندازه گیری شده در یک صفحه نمایش چهار رقمی نشان داده شده است.
سیگنال RS485 و سیگنال آنالوگ 4-20mA می تواند خروجی شود.
مشتری باید فاصله بین سنسور و پس زمینه را به بیش از 22 متر محدود کند. در غیر این صورت مقادیر اندازه گیری شده ممکن است نادرست باشد.

3مشخصات فنی

پارامترهای عملکرد
محدوده اندازه گیری	حداکثر فاصله اندازه گیری: 22 متر
	تحت نور قوی @100KLux محیط: 12m
	زیر هدف سیاه با بازتاب ۱۰ درصد: ۲۰ متر
فرکانس اندازه گیری	100 هرتز (فرکانس قابل تنظیم)
دقت تکرار	±8.0mm @50~2000mm
	±20.0mm @2000~6000mm
	±30.0mm @6000~2000mm
دقت مطلق	±20.0mm@200~2000mm؛ 20~200mm در نزدیکی ناحیه کور، خطای بزرگ
	±30.0mm @2000~6000mm
	<1% @6000~2000mm
شناسایی چند هدف	دو قله
جبران دمای	آره
اصلاح بازتاب	بله، انحراف اهداف رنگ های مختلف کمتر از 5mm است
منطقه نابینا	0.03م
منبع نور
لیزر کار	905nm، کلاس 1
میدان دید (FOV)	<2°
اندازه نقطه	Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m؛ Φ50cm@20m
لیزر شاخص	650-660nm، کلاس 2 (IEC 60825-1:2014، EN 60825-1:2014)
محیط کار
دمای کار	-20 تا 50 درجه
دمای ذخیره سازی	-40 تا 85 درجه
سطح حفاظت از محفظه	IP65
پارامترهای الکتریکی
ولتاژ کار	DC+9~35V
جریان کاری	107mA@12V نشان دهنده کار لیزر است.
	103mA@12V نشان دهنده خاموش شدن لیزر است.
حفاظت از عقب	آره
انزوا	آره
طول عمر لیزر	بیش از 50000 ساعت
رابط خروجی
رابط خروجی	PNP دو طرفه	NPN دو طرفه	RS485-Modbus	UART	رله
	به طور معمول باز/بسته	به طور معمول باز/بسته	4 تا 20mA
حداکثر بار جریان خروجی سوئیچ	100mA
حداکثر بار خروجی آنالوگ	250Ω
دکمه نمایش
انگشت های لوله نیکسی	4-بیتی
عملکرد دکمه	تنظیم ارزش سوئیچ؛ نشان دادن سوئیچ لیزر؛ تنظیم محدوده آنالوگ
پارامترهای مکانیکی
وزن	73g+3g (خطای پر کردن چسب)
قفس	ABS
ابعاد	454549.5 میلی متر
لوازم
بولت ها	M4*55mm 2
براکت	اختیاری
اتصال الکتریکی	1*M8، کابل طول 1 متر

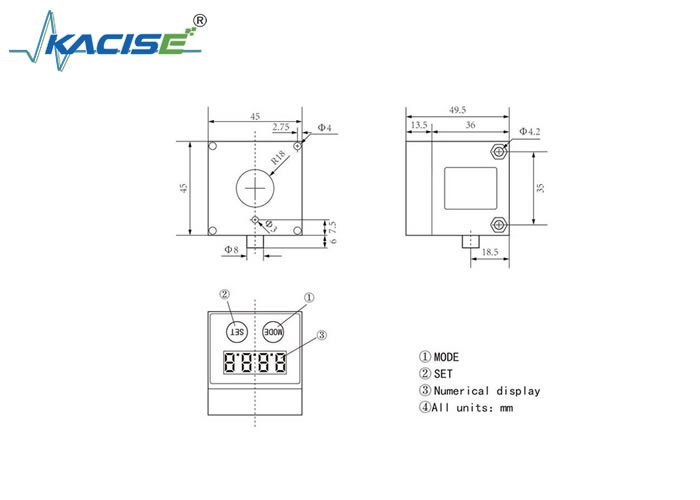

4ابعاد

سنسور فاصله لیزر بالا عملکرد KLSA در فضای باز 1

5. نصب

شرایط نصب

دستگاه را طوری نصب کنید که شیء مورد اندازه گیری در محدوده اندازه گیری 0 باشد.03...22 متري

سنسور دارای محدوده دقت ثابت 22 متر است. اشیاء را در محدوده > 22 متر اندازه گیری نکنید.

همچنین مشتری باید از اجسام بازتاب دهنده در مسیر نوری مستقیم سنسور در محدوده > 22 متر اجتناب کند. در غیر این صورت، مقادیر اندازه گیری شده ممکن است نادرست باشد.

نصب لوازم جانبی

6تعریف کابل

نه	رنگ خط	KLSA-P/N	KLSA-د.ا.	KLSA-آره
1	قهوه ای	VCC، DC9-35V	VCC، DC9 ~ 35V	VCC، DC3.3V
2	سیاه	GND	GND، زمین آنالوگ	زمین قدرت
3	آبی	OUT1	RS485 A	RX
4	سفید	OUT2	RS485 B	TX
5	خاکستری	هيچکدوم	خروجی آنالوگ

7جدول مدل سفارش

محدوده	رابط	مدل
1 متر	PNP	KLSA-01P
2 متر	PNP	KLSA-02P
3 متر	PNP	KLSA-03P
4 متر	PNP	KLSA-04P
5 متر	PNP	KLSA-05P
	NPN	KLSA-05N
	RS485/4-20mA	KLSA-05DA
	رله	KLSA-05R
10 متر	PNP	KLSA-10P
	NPN	KLSA-10N
	RS485/4-20mA	KLSA-10DA
	رله	KLSA-10R
20 متري	PNP	KLSA-20P
	NPN	KLSA-20N
	RS485/4-20mA	KLSA-20DA
	رله	KLSA-20R
	UART TTL	KLSA-20T
